تجهیزات هواشناسی نیروگاه خورشیدی؛ سنسورها و الزامات پایش

تجهیزات اصلی هواشناسی نیروگاه خورشیدی شامل سنسور تابش در صفحه پنل، سنسور دمای ماژول، سنسور دمای محیط و سنسور سرعت باد است. بسته به کلاس پایش، طراحی نیروگاه و شرایط اقلیمی، اندازه‌گیری تابش افقی، جهت باد، رطوبت، بارندگی، فشار هوا، آلودگی پنل و تابش پشت ماژول‌های دوطرفه نیز ممکن است لازم باشد. تمام داده‌ها باید در دیتالاگر ثبت و برای تحلیل عملکرد به سامانه مانیتورینگ منتقل شوند.

خلاصه فنی

• مهم‌ترین کمیت محیطی برای تحلیل تولید، تابش خورشیدی در صفحه آرایه یا POA است.
• دمای پشت ماژول برای ارزیابی اثر دما بر عملکرد پنل‌ها اندازه‌گیری می‌شود.
• دمای محیط و سرعت باد به تحلیل شرایط حرارتی نیروگاه کمک می‌کنند.
• نیروگاه‌های دوطرفه ممکن است به اندازه‌گیری تابش پشت پنل و آلبدو نیاز داشته باشند.
• تعداد ایستگاه‌ها و کلاس سنسورها باید براساس ظرفیت، گستردگی و کلاس پایش پروژه تعیین شود.
• دیتالاگر باید ثبت محلی، زمان‌بندی دقیق، کنترل کیفیت داده و ارتباط با SCADA را پشتیبانی کند.

چرا نیروگاه خورشیدی به تجهیزات هواشناسی نیاز دارد؟

توان خروجی نیروگاه فتوولتائیک فقط به ظرفیت نامی پنل‌ها وابسته نیست. تابش دریافتی، دمای ماژول، دمای محیط، باد، آلودگی سطح پنل، سایه و وضعیت تجهیزات الکتریکی می‌توانند تولید واقعی را تغییر دهند. بدون داده‌های محیطی معتبر، مشخص نیست کاهش تولید ناشی از تغییر هوا بوده یا از خرابی، آلودگی، خاموشی اینورتر یا ضعف عملکرد نیروگاه ایجاد شده است.

ایستگاه هواشناسی داده مرجع لازم برای مقایسه انرژی موردانتظار و انرژی واقعی را فراهم می‌کند. این اطلاعات در تحلیل عملکرد، محاسبه شاخص‌های بهره‌برداری، بررسی گارانتی، برنامه‌ریزی شست‌وشو، تشخیص انحراف تولید و تهیه گزارش‌های فنی استفاده می‌شوند.

کدام سنسورها برای نیروگاه خورشیدی ضروری هستند؟

سنسور تابش خورشیدی چه نقشی در نیروگاه دارد؟

تابش خورشیدی ورودی اصلی سامانه فتوولتائیک است. برای تحلیل درست نیروگاه باید مشخص شود چه مقدار انرژی خورشیدی به سطح پنل‌ها رسیده است. اندازه‌گیری تابش در صفحه آرایه یا Plane of Array باید با زاویه و جهت پنل‌ها هماهنگ باشد تا شرایط واقعی دریافت انرژی توسط ماژول‌ها را نشان دهد.

پیرانومتر یا سلول مرجع؟

برای پایش تابش می‌توان از پیرانومتر یا سنسور مرجع فتوولتائیک استفاده کرد. هرکدام ویژگی‌ها، پاسخ طیفی، الزامات کالیبراسیون و رفتار حرارتی متفاوتی دارند. انتخاب بین آن‌ها باید براساس کلاس پایش، هدف اندازه‌گیری، الزامات قراردادی و استاندارد پروژه انجام شود.

• پیرانومتر: برای اندازه‌گیری تابش خورشیدی با مشخصات تعیین‌شده در کلاس تجهیز استفاده می‌شود.
• سلول مرجع فتوولتائیک: رفتاری نزدیک‌تر به فناوری پنل دارد، اما مشخصات آن باید با ماژول‌های پروژه و روش تحلیل سازگار باشد.

دمای پنل و دمای محیط چگونه اندازه‌گیری می‌شوند؟

سنسور دمای ماژول

دمای ماژول معمولاً با یک سنسور تماسی که به پشت پنل متصل شده است اندازه‌گیری می‌شود. محل اتصال باید نماینده رفتار حرارتی ماژول باشد و سنسور با روش مناسب و دارای انتقال حرارتی مطلوب نصب شود. نصب نزدیک لبه پنل، محل‌های غیرنماینده یا نقاط تحت تأثیر مستقیم سازه می‌تواند داده را دچار خطا کند.

سنسور دمای محیط

سنسور دمای هوا باید داخل شیلد تشعشعی مناسب قرار گیرد تا تابش مستقیم خورشید باعث افزایش مصنوعی دمای خوانده‌شده نشود. محل نصب نیز باید دارای گردش هوای مناسب باشد و از منابع حرارتی، خروجی تجهیزات و سطوحی که گرمای زیادی بازتاب می‌دهند فاصله داشته باشد.

آیا اندازه‌گیری باد برای نیروگاه خورشیدی لازم است؟

سرعت باد بر تبادل حرارت میان پنل و محیط اثر می‌گذارد و می‌تواند دمای کاری ماژول‌ها را تغییر دهد. داده باد همچنین برای ثبت وضعیت اقلیمی سایت، تحلیل رخدادهای شدید و بررسی رفتار سازه یا ردیاب‌های خورشیدی کاربرد دارد.

سنسور باد باید در محلی نصب شود که جریان هوا به‌طور غیرطبیعی توسط پنل‌ها، ساختمان‌ها، دیوارها، درختان یا تجهیزات مجاور مسدود نشده باشد. ارتفاع نصب، فاصله از موانع و محل قرارگیری باید براساس هدف اندازه‌گیری و الزامات پروژه تعیین شود.

استفاده از سنسور باد التراسونیک می‌تواند اندازه‌گیری سرعت و جهت باد را بدون قطعات مکانیکی متحرک فراهم کند. بااین‌حال، محدوده اندازه‌گیری، دقت، شرایط محیطی و الزامات نگهداری هر مدل باید از دیتاشیت بررسی شود.

سنسورهای تکمیلی چه زمانی لازم می‌شوند؟

رطوبت نسبی

رطوبت برای شناخت شرایط اقلیمی، احتمال میعان و ارزیابی محیط‌های مستعد خوردگی مفید است. ضرورت اندازه‌گیری آن به اقلیم و الزامات فنی پروژه بستگی دارد.

بارندگی

ثبت بارندگی می‌تواند به تحلیل شست‌وشوی طبیعی پنل‌ها و ارتباط میان بارش و تغییر آلودگی سطح کمک کند. بارندگی به‌تنهایی شاخص قطعی تمیزی پنل نیست و باید همراه با داده تولید و آلودگی تحلیل شود.

آلودگی پنل یا Soiling

در مناطق خشک، صنعتی یا دارای گردوغبار، اندازه‌گیری نسبت آلودگی می‌تواند برای تصمیم‌گیری درباره زمان شست‌وشو مفید باشد. طراحی ایستگاه آلودگی باید نماینده پنل‌های اصلی نیروگاه باشد.

آلبدو و تابش پشت ماژول

در نیروگاه‌های دارای ماژول‌های دوطرفه، تابش بازتابی از سطح زمین و تابش دریافت‌شده در پشت پنل بر تولید اثر می‌گذارد. تعداد و محل سنسورها به ارتفاع پنل، فاصله ردیف‌ها، نوع سطح زمین و طراحی نیروگاه وابسته است.

فشار هوا

فشار هوا معمولاً یک پارامتر تکمیلی هواشناسی است و الزام آن باید براساس دامنه پایش، نیازهای گزارش‌دهی و مشخصات قرارداد تعیین شود.

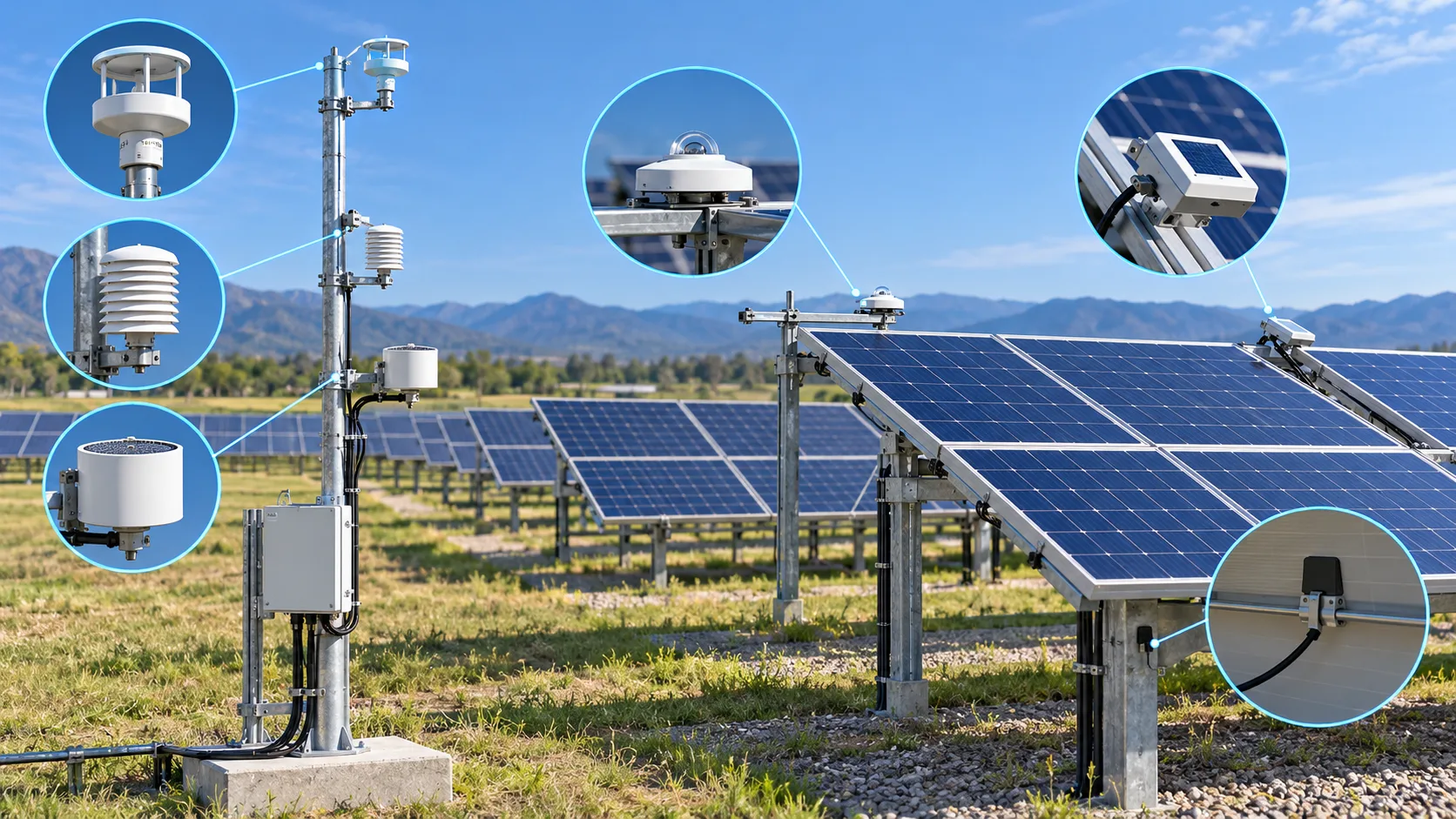

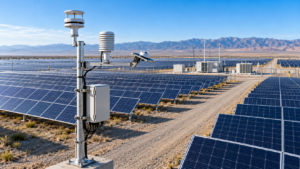

محل نصب سنسورهای نیروگاه خورشیدی چگونه انتخاب می‌شود؟

محل نصب باید نماینده شرایط واقعی آرایه باشد. سنسورها نباید تحت سایه دائمی، بازتاب غیرعادی، خروجی هوای گرم تجهیزات یا موانع نزدیک قرار گیرند. کابل‌ها نیز باید در برابر تابش فرابنفش، کشش، جوندگان، رطوبت و آسیب مکانیکی محافظت شوند.

دیتالاگر نیروگاه خورشیدی چه وظایفی دارد؟

دیتالاگر واسط میان سنسورهای میدانی و سامانه مانیتورینگ است. این تجهیز داده‌های آنالوگ یا دیجیتال را دریافت می‌کند، زمان ثبت را هماهنگ نگه می‌دارد، اطلاعات را به‌صورت محلی ذخیره می‌کند و داده‌ها را از طریق بستر ارتباطی مناسب به سرور یا SCADA انتقال می‌دهد.

یک دیتالاگر مناسب برای نیروگاه خورشیدی باید براساس تعداد و نوع ورودی‌ها، پروتکل سنسورها، ظرفیت ذخیره‌سازی، دوره نمونه‌برداری، روش انتقال داده، شرایط محیطی و نیازهای یکپارچه‌سازی انتخاب شود.

قابلیت‌های مهم دیتالاگر

• پشتیبانی از ورودی‌های موردنیاز سنسورها
• پشتیبانی از رابط‌هایی مانند RS-485 و سیگنال‌های آنالوگ متناسب با پروژه
• ثبت زمان‌دار داده‌ها با ساعت هماهنگ
• ذخیره محلی در زمان قطع ارتباط
• ارسال مجدد داده‌های ذخیره‌شده پس از برقراری ارتباط
• تعریف حدود هشدار و تشخیص داده نامعتبر
• امکان اتصال به شبکه، مودم یا بستر مخابراتی پروژه
• سازگاری با سامانه SCADA یا پلتفرم مانیتورینگ

برای بررسی راهکار ثبت و انتقال اطلاعات می‌توانید صفحه دیتالاگر صنعتی GTU-550 را مشاهده کنید. تعداد ورودی‌ها، نوع سیگنال‌ها و پروتکل ارتباطی باید متناسب با تجهیزات واقعی پروژه پیکربندی شود.

معماری ارتباطی ایستگاه هواشناسی چگونه طراحی می‌شود؟

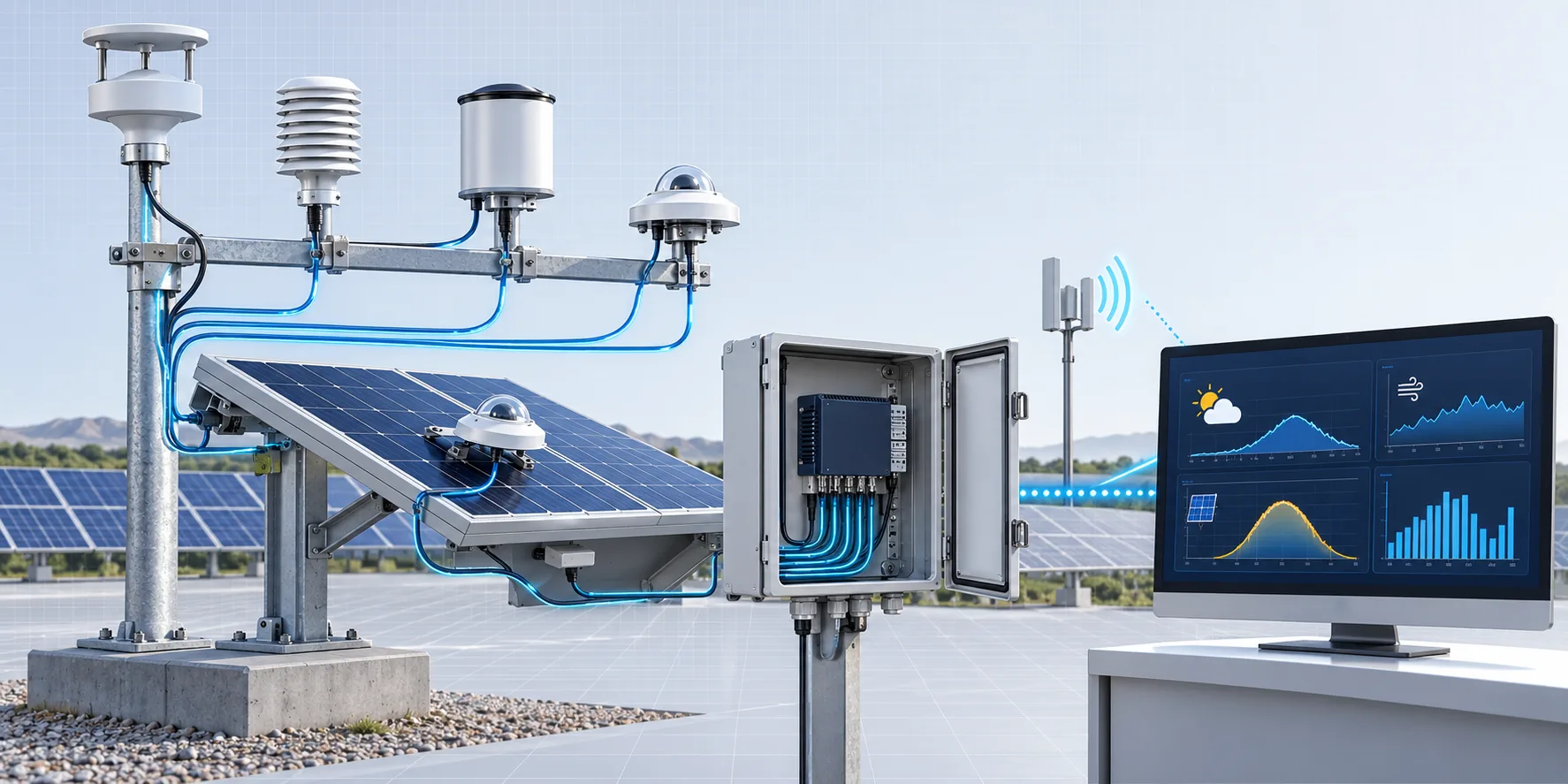

در معماری معمول، سنسورها از طریق ورودی‌های آنالوگ، دیجیتال یا یک شبکه صنعتی مانند RS-485 به دیتالاگر متصل می‌شوند. دیتالاگر داده‌ها را پردازش و ذخیره می‌کند و سپس از طریق شبکه سیمی، فیبر، رادیو یا GSM/GPRS به سامانه مرکزی انتقال می‌دهد.

انتخاب بستر ارتباطی به فاصله تجهیزات، پوشش شبکه، زیرساخت نیروگاه، حجم داده، سیاست امنیت سایبری و سطح دسترس‌پذیری موردنیاز بستگی دارد. جزئیات آدرس‌دهی، پروتکل، نگهداری داده در زمان قطعی و سطح دسترسی کاربران باید پیش از راه‌اندازی مستند شود.

برای مشاهده ساختار سامانه مرکزی می‌توانید به سامانه مانیتورینگ و SCADA داتیس مراجعه کنید.

ایستگاه یکپارچه بهتر است یا سنسورهای ماژولار؟

ایستگاه یکپارچه چند پارامتر هواشناسی را در یک مجموعه فشرده اندازه‌گیری می‌کند و می‌تواند نصب و کابل‌کشی را ساده‌تر کند. در مقابل، ساختار ماژولار امکان انتخاب مستقل کلاس، برند، محدوده و محل نصب هر سنسور را فراهم می‌سازد.

در بسیاری از پروژه‌ها ترکیب هر دو روش نتیجه بهتری دارد: یک ایستگاه یکپارچه برای پارامترهای عمومی هواشناسی و سنسورهای تخصصی مستقل برای تابش POA، دمای ماژول، آلودگی و تابش پشت پنل.

برای مشاهده گزینه‌های موجود می‌توانید صفحه ایستگاه‌های هواشناسی صنعتی داتیس را بررسی کنید.

داده‌های هواشناسی چگونه برای تحلیل عملکرد استفاده می‌شوند؟

داده تولید نیروگاه زمانی معنا پیدا می‌کند که در کنار تابش و دمای کاری پنل‌ها تحلیل شود. برای مثال، کاهش تولید در یک روز کم‌تابش الزاماً نشان‌دهنده خرابی نیست؛ اما تولید کمتر از مقدار موردانتظار در تابش مشابه می‌تواند نیازمند بررسی فنی باشد.

کیفیت نتیجه مستقیماً به کیفیت داده ورودی وابسته است. داده‌های گمشده، سنسور آلوده، زمان ناهماهنگ، خطای مقیاس یا کالیبراسیون نامعتبر می‌تواند باعث تحلیل اشتباه عملکرد نیروگاه شود.

مراحل انتخاب تجهیزات هواشناسی نیروگاه خورشیدی

چک‌لیست استعلام ایستگاه هواشناسی نیروگاه خورشیدی

• ظرفیت نامی و مساحت نیروگاه
• نوع آرایه ثابت یا دارای ردیاب
• تعداد جهت‌ها و زوایای نصب پنل
• نوع پنل یک‌طرفه یا دوطرفه
• کلاس پایش و استاندارد موردنیاز
• پارامترهای هواشناسی موردنیاز
• تعداد نقاط اندازه‌گیری تابش و دمای پنل
• نوع و خروجی سنسورها
• فاصله سنسورها تا دیتالاگر
• برق در دسترس در محل نصب
• بستر ارتباطی با مرکز
• پروتکل ارتباطی موردنیاز
• ظرفیت ذخیره‌سازی هنگام قطع ارتباط
• درجه حفاظت تجهیزات میدانی
• برنامه نظافت و کالیبراسیون

جمع‌بندی انتخاب تجهیزات پایش هواشناسی

حداقل سامانه کاربردی پایش نیروگاه خورشیدی باید بتواند تابش مؤثر بر آرایه، دمای ماژول، دمای محیط و شرایط باد را با کیفیت مناسب ثبت کند. سایر پارامترها مانند رطوبت، بارندگی، آلودگی، آلبدو و تابش پشت پنل باید براساس اقلیم، فناوری ماژول و نیاز تحلیلی پروژه اضافه شوند.

انتخاب سنسور به‌تنهایی کافی نیست. جانمایی صحیح، دیتالاگر قابل‌اعتماد، ذخیره محلی، ارتباط پایدار با SCADA، نگهداری و کالیبراسیون اجزای یک سامانه کامل هستند. تعداد، کلاس و مشخصات نهایی تجهیزات نیازمند بررسی براساس IEC 61724-1، اسناد قرارداد و شرایط واقعی نیروگاه است.
