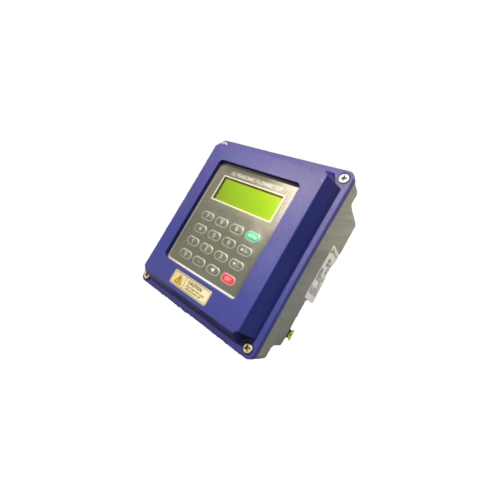

TUF-2000B Ultrasonic Flow Meter

فلومتر التراسونیک TUF-2000Bفلومتر التراسونیک Transit-Time با سنسورهای Clamp On برای اندازه‌گیری دبی مایعات بدون برش لوله

Name: فلومتر التراسونیک TUF-2000B
Brand: DATIS
SKU: TUF-2000B
Price: 395000000 IRR
Availability: InStock

فلومتر التراسونیک TUF-2000B یک دبی‌سنج غیرتماسی برای اندازه‌گیری جریان مایعات در داخل لوله است که با فناوری Transit-Time Ultrasonic کار می‌کند. سنسورهای Clamp On این دستگاه روی سطح خارجی لوله نصب می‌شوند و بدون نیاز به برش لوله، باز کردن مسیر، توقف جریان یا تماس مستقیم با سیال، سرعت جریان و دبی حجمی را محاسبه می‌کنند. TUF-2000B برای خطوط آب و فاضلاب، تأسیسات صنعتی، سیستم‌های HVAC، کشاورزی، صنایع شیمیایی، نیروگاه‌ها و پایش موقت یا دائم جریان انتخابی اقتصادی، کاربردی و قابل اعتماد است.

فناوری اندازه‌گیریTransit-Time

نصب بدون برش لولهClamp On

دقت اندازه‌گیری±1%

سایز لوله قابل پشتیبانیDN20-DN6000

قیمت محصول

۳۹۵٬۵۰۰٬۰۰۰ ریال

قیمت نهایی بر اساس نوع سنسور، قطر لوله، شرایط نصب، تجهیزات جانبی، خدمات راه‌اندازی و نیاز پروژه قابل تغییر است.

دریافت مشاوره فنی استعلام قیمت دانلود کاتالوگ

۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

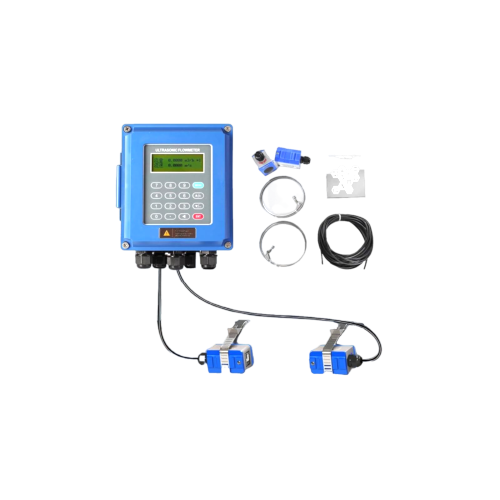

فلومتر التراسونیک Clamp On برای اندازه‌گیری دبی مایعات

⌕

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول در یک نگاه؛ مقدار اصلی، عنوان و توضیح کاربردی هر مشخصه بدون نیاز به Hover نمایش داده می‌شود.

Technology 01

Transit-Time

فناوری اندازه‌گیری

اندازه‌گیری التراسونیک زمان‌گذری

TUF-2000B با استفاده از اختلاف زمان عبور امواج التراسونیک در جهت و خلاف جهت جریان، سرعت سیال و دبی حجمی را محاسبه می‌کند.

Installation 02

Clamp On

نصب بدون برش لوله

نصب خارجی روی لوله

سنسورها روی سطح خارجی لوله نصب می‌شوند و برای راه‌اندازی دستگاه نیازی به قطع جریان، تخلیه خط یا تغییر مکانیکی در مسیر لوله وجود ندارد.

Accuracy 03

±1%

دقت اندازه‌گیری

مناسب پایش صنعتی

در صورت نصب صحیح سنسورها و تنظیم دقیق مشخصات لوله، دستگاه امکان اندازه‌گیری جریان با دقت حدود ±1 درصد از مقدار خوانده‌شده را فراهم می‌کند.

Pipe Size 04

DN20-DN6000

سایز لوله قابل پشتیبانی

پوشش گسترده قطر لوله

این فلومتر بسته به نوع سنسور برای لوله‌هایی با قطر 20 تا 6000 میلی‌متر قابل استفاده است و در پروژه‌های مختلف صنعتی و تأسیساتی کاربرد دارد.

Flow Velocity 05

0.01-12 m/s

محدوده سرعت جریان

اندازه‌گیری جریان کم تا زیاد

TUF-2000B امکان اندازه‌گیری سرعت جریان در محدوده 0.01 تا 12 متر بر ثانیه را فراهم می‌کند و برای بسیاری از خطوط مایع مناسب است.

Communication 06

RS232 / RS485 / USB

خروجی و ارتباط

اتصال به سیستم‌های مانیتورینگ

پشتیبانی از خروجی‌های ارتباطی مانند RS232، RS485 و USB امکان انتقال داده، اتصال به سیستم‌های دیگر و استفاده در پروژه‌های پایش جریان را فراهم می‌کند.

Why This Product

چرا فلومتر التراسونیک TUF-2000B؟

در بسیاری از خطوط صنعتی، توقف فرآیند، برش لوله یا نصب تجهیزات اینلاین هزینه‌بر و زمان‌بر است. TUF-2000B با نصب Clamp On و فناوری Transit-Time، امکان اندازه‌گیری دبی مایعات را بدون تماس مستقیم با سیال و بدون ایجاد افت فشار فراهم می‌کند. این دستگاه برای پایش جریان، تست میدانی، کنترل مصرف، بررسی عملکرد تجهیزات و اندازه‌گیری در خطوط فعال گزینه‌ای کاربردی و اقتصادی محسوب می‌شود.

اندازه‌گیری بدون توقف خط

سنسورها از بیرون روی لوله نصب می‌شوند و برای نصب دستگاه نیازی به قطع جریان، تخلیه خط، جوشکاری یا باز کردن مسیر لوله وجود ندارد.

بدون تماس مستقیم با سیال

در روش Clamp On، سنسورها با سیال تماس ندارند؛ بنابراین خطر خوردگی، آلودگی، رسوب‌گرفتگی و آسیب ناشی از تماس مستقیم با مایع کاهش می‌یابد.

دقت مناسب برای کاربردهای صنعتی

با تنظیم صحیح مشخصات لوله و نصب اصولی سنسورها، دستگاه می‌تواند اندازه‌گیری پایدار و قابل اعتماد جریان را در بسیاری از کاربردهای صنعتی ارائه دهد.

قابل استفاده روی انواع لوله

TUF-2000B روی لوله‌های فلزی، پلاستیکی، استیل، چدن، PVC و سایر متریال‌های رایج قابل استفاده است؛ البته انتخاب سنسور و تنظیمات نصب اهمیت زیادی دارد.

کاهش هزینه نصب و نگهداری

به دلیل عدم وجود قطعات متحرک و عدم نیاز به تغییر مکانیکی خط، هزینه نصب، راه‌اندازی و نگهداری دستگاه نسبت به بسیاری از فلومترهای اینلاین کمتر است.

مناسب پایش و تست جریان

این فلومتر برای پایش جریان در خطوط آب، تأسیسات، کارخانه‌ها، سیستم‌های خنک‌کننده، کشاورزی و بررسی عملکرد تجهیزات جریان کاربرد دارد.

Transit-Time Ultrasonic Technology

نحوه عملکرد فلومتر التراسونیک TUF-2000B

فلومتر التراسونیک TUF-2000B از دو سنسور Clamp On استفاده می‌کند که روی سطح خارجی لوله نصب می‌شوند. یکی از سنسورها سیگنال التراسونیک را در جهت جریان و دیگری در خلاف جهت جریان ارسال و دریافت می‌کند.

زمان عبور موج صوتی در جهت جریان کمتر و در خلاف جهت جریان بیشتر است. پردازنده دستگاه با تحلیل اختلاف زمان عبور سیگنال‌ها، سرعت متوسط سیال را محاسبه کرده و سپس بر اساس قطر داخلی لوله، دبی حجمی و حجم کل عبوری را نمایش می‌دهد.

مزیت اصلی روش Transit-Time Clamp On در این روش هیچ قطعه‌ای وارد مسیر جریان نمی‌شود؛ بنابراین اندازه‌گیری بدون افت فشار، بدون آلودگی سیال، بدون برش لوله و بدون توقف خط انجام می‌شود.

Transit-Time فناوری اندازه‌گیری

Clamp On نوع نصب سنسور

0 Pa افت فشار

Smart Anatomy View

آناتومی فلومتر التراسونیک TUF-2000B

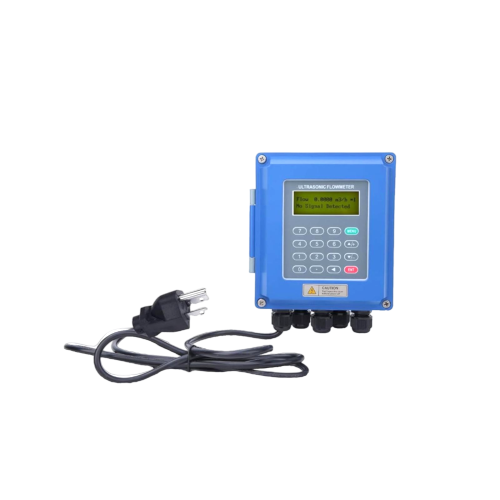

فلومتر التراسونیک TUF-2000B از ترانسمیتر مرکزی، نمایشگر LCD، سنسورهای Clamp On، کابل‌های ارتباطی، بخش پردازش سیگنال، خروجی‌های ارتباطی و سیستم تغذیه تشکیل شده است. این اجزا در کنار هم امکان اندازه‌گیری غیرتماسی دبی مایعات را روی خطوط فعال فراهم می‌کنند.

01 / Transmitter ترانسمیتر و واحد پردازش بخش اصلی دستگاه که سیگنال سنسورها را دریافت کرده، اختلاف زمان عبور امواج التراسونیک را تحلیل و دبی لحظه‌ای و حجم عبوری را محاسبه می‌کند.

02 / LCD Display نمایشگر LCD نمایشگر دستگاه برای مشاهده دبی لحظه‌ای، سرعت جریان، حجم کل، وضعیت کاری و پارامترهای تنظیمات مورد استفاده قرار می‌گیرد.

03 / Clamp On Sensors سنسورهای التراسونیک Clamp On سنسورهایی که بدون تماس با سیال روی سطح خارجی لوله نصب شده و امواج التراسونیک را در جهت و خلاف جهت جریان ارسال و دریافت می‌کنند.

04 / Signal Cables کابل‌های ارتباطی سنسور کابل‌هایی که ارتباط بین سنسورها و ترانسمیتر را برقرار کرده و سیگنال اندازه‌گیری را برای پردازش به دستگاه منتقل می‌کنند.

05 / Communication Ports درگاه‌ها و خروجی‌های ارتباطی خروجی‌هایی مانند RS232، RS485 و USB برای انتقال داده، اتصال به تجهیزات کنترلی و ارتباط با سیستم‌های پایش استفاده می‌شوند.

06 / Power Supply سیستم تغذیه امکان استفاده از منبع تغذیه AC و در برخی شرایط باتری داخلی یا تجهیزات تغذیه جانبی، انعطاف‌پذیری دستگاه را در محیط‌های مختلف افزایش می‌دهد.

APPLICATIONS

کاربردهای فلومتر التراسونیک TUF-2000B

TUF-2000B برای اندازه‌گیری جریان مایعات در خطوطی مناسب است که نیاز به نصب سریع، اندازه‌گیری غیرتماسی و عدم توقف فرآیند وجود دارد. این دستگاه در صنایع آب و فاضلاب، تأسیسات، نیروگاه‌ها، کشاورزی، صنایع شیمیایی و خطوط تولید کاربرد گسترده‌ای دارد.

شبکه‌های آب و فاضلاب

اندازه‌گیری و پایش دبی در خطوط انتقال، توزیع، تصفیه‌خانه‌ها و نقاط مختلف شبکه بدون نیاز به برش لوله.

سیستم‌های HVAC و تأسیسات

پایش جریان آب سرد و گرم در چیلرها، موتورخانه‌ها، برج‌های خنک‌کننده و مدارهای سرمایش و گرمایش.

صنایع نفت، گاز و پتروشیمی

اندازه‌گیری جریان مایعات فرآیندی، آب خنک‌کننده، آب صنعتی و سیالات قابل اندازه‌گیری با فناوری Transit-Time.

صنایع شیمیایی

کنترل جریان مایعات شیمیایی و فرآیندی در خطوط تولید و واحدهای صنعتی، بدون تماس مستقیم سنسور با سیال.

کشاورزی و آبیاری

پایش جریان آب در سیستم‌های آبیاری، خطوط انتقال آب کشاورزی و کنترل مصرف در شبکه‌های آبیاری.

نیروگاه‌ها

کنترل جریان آب و سیالات در بویلرها، سیستم‌های خنک‌کننده، خطوط کمکی و مدارهای فرآیندی نیروگاه.

صنایع غذایی و دارویی

اندازه‌گیری جریان در خطوطی که عدم تماس مستقیم سنسور با سیال و جلوگیری از آلودگی اهمیت دارد.

تست، عیب‌یابی و صحت‌سنجی

استفاده برای بررسی عملکرد خطوط، مقایسه با فلومترهای نصب‌شده و تحلیل جریان در پروژه‌های نگهداری و بهره‌برداری.

ADVANTAGES & LIMITATIONS

مزایا و محدودیت‌های فلومتر التراسونیک TUF-2000B

TUF-2000B به دلیل نصب غیرتهاجمی، عدم تماس با سیال، نبود قطعات متحرک و پشتیبانی از قطرهای متنوع، برای بسیاری از پروژه‌های پایش جریان انتخابی مناسب است. با این حال، عملکرد فلومترهای التراسونیک Clamp On به کیفیت نصب سنسورها، پر بودن کامل لوله، مشخصات دقیق لوله و شرایط سیال وابسته است.

ADVANTAGES

مزایا

نصب بدون برش و جوشکاری

سنسورها روی سطح خارجی لوله نصب می‌شوند و برای راه‌اندازی نیازی به تغییر مکانیکی در مسیر جریان وجود ندارد.

بدون افت فشار

چون هیچ قطعه‌ای وارد مسیر جریان نمی‌شود، دستگاه افت فشار اضافی در خط ایجاد نمی‌کند.

عدم تماس با سیال

اندازه‌گیری از بیرون لوله انجام می‌شود و سنسورها با مایع در تماس مستقیم نیستند.

نگهداری کم

نبود قطعات متحرک و عدم تماس مستقیم با سیال باعث کاهش نیاز به تعمیرات و نگهداری دوره‌ای می‌شود.

سازگاری با قطرهای متنوع

با انتخاب سنسور مناسب، دستگاه روی طیف وسیعی از قطرهای لوله قابل استفاده است.

قابلیت اتصال و انتقال داده

خروجی‌های ارتباطی دستگاه امکان انتقال اطلاعات و اتصال به تجهیزات مانیتورینگ یا سیستم‌های کنترلی را فراهم می‌کنند.

LIMITATIONS

محدودیت‌ها و راهکارها

نیاز به پر بودن کامل لوله

برای دقت مناسب، لوله در محل نصب سنسورها باید کاملاً از سیال پر باشد.

وابستگی به کیفیت نصب سنسور

فاصله‌گذاری نادرست، نصب نامناسب یا استفاده نکردن از کوپلینگ مناسب می‌تواند باعث افت کیفیت سیگنال و افزایش خطا شود.

نیاز به اطلاعات دقیق لوله

قطر خارجی، ضخامت دیواره، جنس لوله، جنس لاینینگ و نوع سیال باید درست وارد شوند تا محاسبه دبی دقیق‌تر انجام شود.

حساسیت به رسوب، حباب و آلودگی شدید

وجود حباب زیاد، ذرات معلق بالا، رسوب شدید یا سطح نامناسب لوله می‌تواند کیفیت سیگنال التراسونیک را کاهش دهد.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر التراسونیک TUF-2000B

جدول زیر مهم‌ترین مشخصات فنی فلومتر التراسونیک TUF-2000B را نمایش می‌دهد. این دستگاه با فناوری Transit-Time، نصب Clamp On و خروجی‌های ارتباطی متنوع برای اندازه‌گیری غیرتماسی دبی مایعات در لوله‌ها طراحی شده است.

چاپ مشخصات

مشخصه	مقدار
مدل دستگاه	TUF-2000B
نوع تجهیز	فلومتر التراسونیک Clamp On
فناوری اندازه‌گیری	Transit-Time Ultrasonic
نوع نصب سنسور	Clamp On روی سطح خارجی لوله
نوع اندازه‌گیری	غیرتماسی و بدون تماس مستقیم با سیال
دقت اندازه‌گیری	±1% از مقدار خوانده‌شده با نصب و کالیبراسیون مناسب
سایز لوله قابل پشتیبانی	20 تا 6000 میلی‌متر بسته به نوع سنسور
محدوده سرعت جریان	0.01 تا 12 متر بر ثانیه
دمای محیط کاری	-20°C تا 60°C
دمای سیال	0°C تا 160°C بسته به نوع سنسور
خروجی‌ها و ارتباطات	RS-232 / RS-485 / USB و خروجی‌های آنالوگ و دیجیتال اختیاری
نمایشگر	LCD برای نمایش دبی لحظه‌ای، سرعت جریان، حجم کل و وضعیت دستگاه
حافظه داخلی	قابلیت ذخیره‌سازی داده‌های جریان تا چندین هزار رکورد
منبع تغذیه	آداپتور برق AC و باتری داخلی قابل شارژ در برخی کاربردها
نوع سنسور	سنسورهای التراسونیک کلمپی Clamp On
جنس لوله قابل استفاده	فلز، پلاستیک، PVC، استیل، چدن و سایر متریال‌های رایج
نیاز به توقف خط	ندارد
افت فشار	ندارد
کاربرد اصلی	پایش جریان، اندازه‌گیری موقت، تست میدانی، کنترل مصرف و کاربردهای صنعتی

TECHNICAL DOWNLOADS

دانلودها و مستندات فنی

کاتالوگ، دیتاشیت، راهنمای نصب، نقشه ابعادی و فایل‌های ارتباطی محصول را از این بخش دریافت کنید.

FILE

کاتالوگ محصول

معرفی کامل فلومتر التراسونیک TUF-2000B، مشخصات فنی، قابلیت‌ها، نحوه عملکرد، کاربردها و مزایای نصب Clamp On.

دانلود فایل

FILE

User Manual

راهنمای نصب، تنظیمات، وارد کردن مشخصات لوله، راه‌اندازی سنسورها، مشاهده داده‌ها و نگهداری دستگاه.

دانلود فایل

FILE

راهنمای نصب سنسورها

آموزش انتخاب محل نصب، آماده‌سازی سطح لوله، استفاده از کوپلینگ، فاصله‌گذاری سنسورها و انتخاب روش نصب مناسب.

دانلود فایل

FILE

راهنمای اتصال و خروجی‌ها

راهنمای استفاده از خروجی‌های RS232، RS485، USB و خروجی‌های آنالوگ یا دیجیتال اختیاری برای انتقال داده و مانیتورینگ.

دانلود فایل

FAQ

سوالات متداول

آیا فلومتر TUF-2000B بدون برش لوله نصب می‌شود؟

بله. سنسورهای Clamp On این دستگاه روی سطح خارجی لوله نصب می‌شوند و نیازی به برش، جوشکاری، تخلیه خط یا توقف جریان وجود ندارد.

فناوری اندازه‌گیری TUF-2000B چیست؟

این دستگاه از فناوری Transit-Time Ultrasonic استفاده می‌کند و با محاسبه اختلاف زمان عبور امواج التراسونیک در جهت و خلاف جهت جریان، سرعت سیال و دبی حجمی را محاسبه می‌کند.

TUF-2000B برای چه قطر لوله‌ای مناسب است؟

این فلومتر بسته به نوع سنسور برای لوله‌هایی با قطر حدود 20 تا 6000 میلی‌متر قابل استفاده است.

دقت اندازه‌گیری این فلومتر چقدر است؟

در صورت نصب صحیح سنسورها و کالیبراسیون مناسب، دقت اندازه‌گیری دستگاه حدود ±1 درصد از مقدار خوانده‌شده است.

آیا TUF-2000B افت فشار ایجاد می‌کند؟

خیر. چون هیچ قطعه‌ای وارد مسیر جریان نمی‌شود، دستگاه افت فشار اضافی در خط ایجاد نمی‌کند.

آیا سنسورها با سیال تماس دارند؟

خیر. سنسورها روی سطح خارجی لوله نصب می‌شوند و با سیال تماس مستقیم ندارند؛ به همین دلیل خطر خوردگی، آلودگی و رسوب‌گرفتگی سنسور کاهش می‌یابد.

این فلومتر برای چه سیالاتی مناسب است؟

TUF-2000B برای بسیاری از مایعات قابل اندازه‌گیری با روش Transit-Time مناسب است؛ مانند آب، آب صنعتی، آب خنک‌کننده، سیالات فرآیندی و مایعات نسبتاً تمیز. برای سیالات بسیار آلوده یا دارای حباب زیاد باید شرایط فنی بررسی شود.

چه اطلاعاتی برای تنظیم دستگاه لازم است؟

برای تنظیم دقیق دستگاه معمولاً قطر لوله، ضخامت دیواره، جنس لوله، جنس لاینینگ، نوع سیال، دمای تقریبی و روش نصب سنسورها مورد نیاز است.

آیا TUF-2000B قابلیت انتقال داده دارد؟

بله. دستگاه از خروجی‌هایی مانند RS232، RS485 و USB پشتیبانی می‌کند و امکان انتقال داده و اتصال به تجهیزات مانیتورینگ یا سیستم‌های دیگر را فراهم می‌سازد.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول: فلومتر التراسونیک TUF-2000B
مدل: TUF-2000B
صفحه کامل پیش‌فاکتور: بازکردن فرم مستقل
پاسخ‌گویی: پس از بررسی فنی اطلاعات پروژه

برای انتخاب و نصب صحیح فلومتر التراسونیک TUF-2000B با کارشناسان داتیس مشورت کنید

انتخاب صحیح فلومتر التراسونیک به عواملی مانند قطر لوله، جنس لوله، ضخامت دیواره، نوع سیال، دمای کاری، محل نصب، کیفیت سطح خارجی لوله و هدف اندازه‌گیری بستگی دارد. کارشناسان فنی داتیس آماده‌اند تا با بررسی شرایط پروژه، مناسب‌ترین سنسور، روش نصب و تنظیمات TUF-2000B را برای اندازه‌گیری دقیق و پایدار پیشنهاد دهند.
