فلومترهای التراسونیک Clamp-On Ultrasonic Transducers

سنسور التراسونیک Clamp-On

سنسورهای التراسونیک Clamp-On برای فلومترهای Transit-Time؛ نصب خارجی روی لوله بدون تماس با سیال

سنسورهای التراسونیک Clamp-On مدل‌های TS1، TM1 و TL1 برای استفاده با فلومترهای Transit-Time و اندازه‌گیری غیرتهاجمی دبی مایعات در لوله‌های بسته طراحی شده‌اند. سنسورها روی سطح خارجی لوله نصب می‌شوند، نیازی به برش یا سوراخ‌کاری خط ندارند و بدون تماس مستقیم با سیال، سیگنال التراسونیک موردنیاز فلومتر میزبان را فراهم می‌کنند.

فناوری Transit-TimeTransit-Time
نصب خارجی روی لولهClamp-On
سنسور SmallDN25–DN100
سنسور MediumDN50–DN700
قیمت محصول
۲۸۵٬۰۰۰٬۰۰۰ ریال
قیمت 285,000,000 ریال برای این خانواده ثبت شده است؛ مدل سنسور، طول کابل و متعلقات نصب می‌تواند بر قیمت نهایی سفارش اثر بگذارد.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه
سنسور التراسونیک Clamp-On مدل‌های TS1 و TM1 و TL1
سنسور Clamp-On برای فلومتر التراسونیک Transit-Time
سنسور التراسونیک نصب خارجی روی لوله برای اندازه‌گیری دبی
سنسور التراسونیک Clamp-On مدل‌های TS1 و TM1 و TL1 سنسور Clamp-On برای فلومتر التراسونیک Transit-Time سنسور التراسونیک نصب خارجی روی لوله برای اندازه‌گیری دبی
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
Clamp On Ultrasonic Sensor
برند
DATIS
SKU
DATIS-CLAMP-ON-ULTRASONIC-SENSOR
QUICK ANSWERS

پاسخ‌های سریع

پاسخ کوتاه به پرسش‌های کلیدی پیش از بررسی جزئیات کامل محصول.

این محصول چیست؟

خانواده سنسورهای التراسونیک Clamp-On برای فلومترهای Transit-Time شامل مدل‌های TS1، TM1 و TL1 است.

چه سایز لوله‌ای را پوشش می‌دهد؟

بسته به مدل، این خانواده لوله‌های DN25 تا DN6000 را پوشش می‌دهد.

دمای کاری نسخه استاندارد چقدر است؟

محدوده کاری نسخه استاندارد حدود -30 تا +90 درجه سانتی‌گراد است؛ برای دماهای بالاتر از نسخه High Temperature استفاده می‌شود.

آیا سنسور با سیال تماس دارد؟

خیر. سنسور روی سطح خارجی لوله نصب می‌شود و تماس مستقیم با سیال ندارد.

آیا سنسور خودش دبی را محاسبه می‌کند؟

خیر. ارسال و دریافت موج توسط سنسورها انجام می‌شود و محاسبه و نمایش دبی بر عهده فلومتر یا ترانسمیتر Transit-Time سازگار است.

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01
Transit-Time

فناوری Transit-Time

مشاهده توضیحات
Installation 02
Clamp-On

نصب خارجی روی لوله

مشاهده توضیحات
TS1 03
DN25–DN100

سنسور Small

مشاهده توضیحات
TM1 04
DN50–DN700

سنسور Medium

مشاهده توضیحات
TL1 05
DN300–DN6000

سنسور Large

مشاهده توضیحات
Temperature 06
-30…+90

دمای کاری استاندارد

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق TS1 / TM1 / TL1 نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور TS1 / TM1 / TL1مشاوره انتخاب مدل
Why This Product

چرا سنسور التراسونیک Clamp-On؟

سنسور Clamp-On برای خطوطی مناسب است که برش، سوراخ‌کاری یا توقف فرآیند مطلوب نیست. سنسورها از خارج لوله نصب می‌شوند و بدون تماس با سیال، امکان اندازه‌گیری دبی را همراه با فلومتر Transit-Time سازگار فراهم می‌کنند.

01 نصب بدون برش لوله
02 بدون تماس با سیال
03 بدون افت فشار اضافی
04 پوشش گسترده قطر لوله
05 قابل استفاده در سیستم ثابت و پرتابل
06 مناسب متریال‌های مختلف لوله
DECISION FACTOR 01

نصب بدون برش لوله

برای نصب سنسور نیازی به ایجاد اتصال فرآیندی، فلنج یا سوراخ‌کاری خط نیست.
Transit-Time Clamp-On

نحوه عملکرد سنسور التراسونیک Clamp-On

دو مبدل التراسونیک در موقعیت محاسبه‌شده روی سطح خارجی لوله نصب می‌شوند. پالس‌های صوتی در جهت جریان و خلاف جهت جریان بین دو سنسور عبور می‌کنند و حرکت سیال باعث اختلاف زمان عبور دو مسیر می‌شود.

فلومتر یا ترانسمیتر سازگار با استفاده از اختلاف زمان عبور، قطر داخلی و ضخامت لوله، جنس لوله، نوع سیال و فاصله سنسورها، سرعت و دبی را محاسبه می‌کند. خود سنسور به‌تنهایی نمایشگر یا محاسبه‌گر دبی نیست.

کیفیت نصب مستقیماً بر کیفیت سیگنال اثر دارد محل نصب باید تمیز و یکنواخت باشد، کوپلنت آکوستیکی مناسب استفاده شود و فاصله و آرایش سنسورها طبق محاسبات فلومتر میزبان تنظیم شود. وجود حباب یا ذرات زیاد می‌تواند سیگنال Transit-Time را تضعیف کند.
DN25–DN6000 پوشش خانواده
-30…+90°C دمای کاری استاندارد
Clamp-On نصب خارجی
نحوه عملکرد سنسور التراسونیک Clamp-On
Smart Anatomy View

اجزای سنسور التراسونیک Clamp-On

هر ست شامل دو مبدل التراسونیک است که با کوپلنت و تجهیزات نصب روی سطح خارجی لوله قرار می‌گیرند و از طریق کابل به فلومتر میزبان متصل می‌شوند.

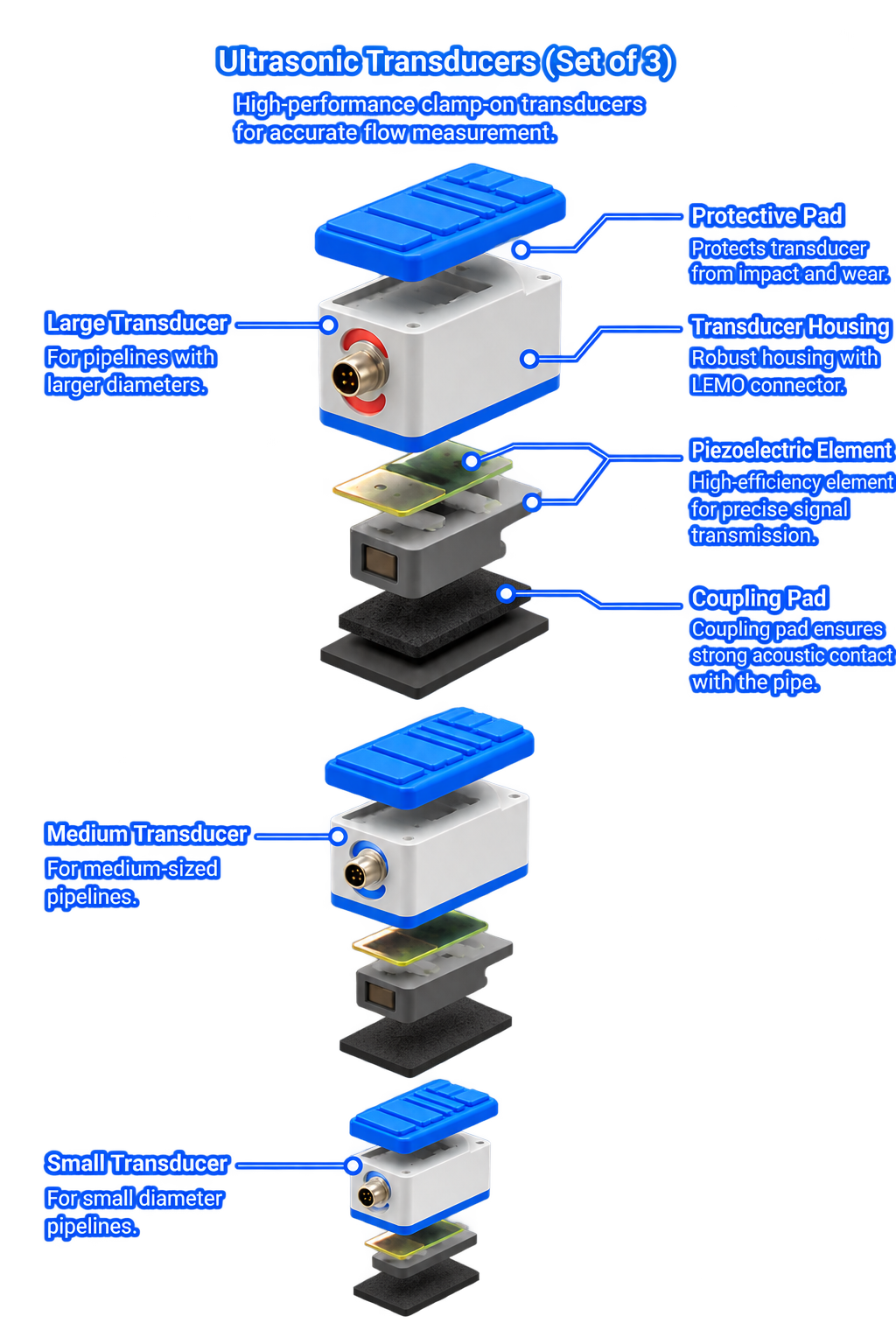

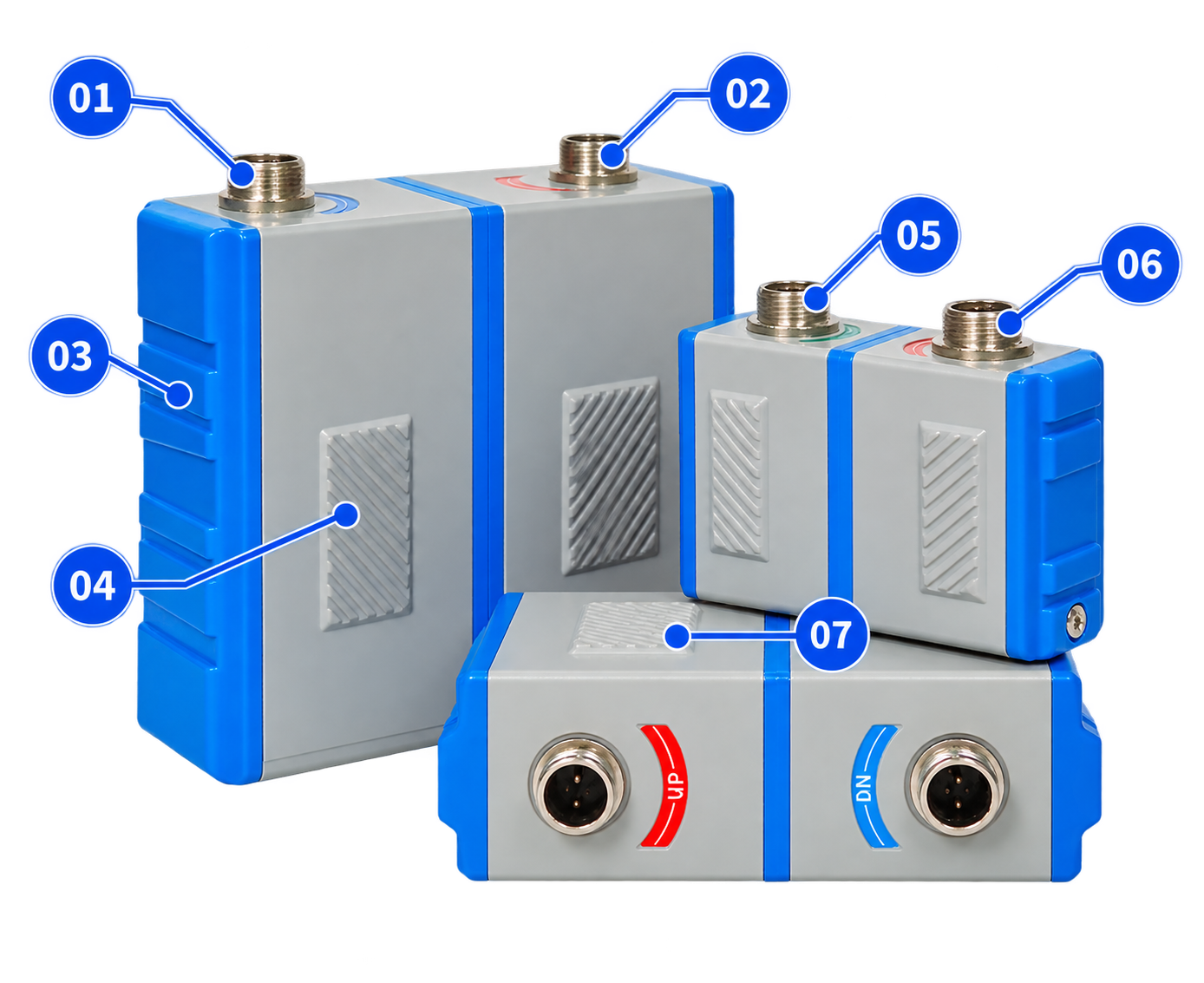

اجزای سنسور التراسونیک Clamp-On
01 / Ultrasonic Transducer مبدل التراسونیک ارسال و دریافت پالس‌های التراسونیک موردنیاز برای اندازه‌گیری Transit-Time.
02 / Piezoelectric Element المان پیزوالکتریک تبدیل سیگنال الکتریکی به موج صوتی و موج دریافتی به سیگنال الکتریکی.
03 / Acoustic Contact Surface سطح تماس آکوستیکی سطح تماس سنسور با لوله برای انتقال مؤثر موج صوتی.
04 / Couplant کوپلنت آکوستیکی حذف فاصله هوایی بین سنسور و لوله و بهبود انتقال انرژی صوتی.
05 / Mounting System بست یا ریل نصب ثابت نگه‌داشتن سنسورها در فاصله و موقعیت محاسبه‌شده.
06 / Signal Cable کابل سنسور ارتباط الکتریکی بین سنسورها و فلومتر یا ترانسمیتر میزبان.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای سنسور التراسونیک Clamp-On

سنسورهای Clamp-On برای اندازه‌گیری دبی مایعات در لوله‌های بسته و کاربردهایی مناسب‌اند که نصب غیرتهاجمی و عدم تماس با سیال اهمیت دارد.

آب و فاضلاب

اندازه‌گیری و پایش دبی خطوط انتقال، توزیع، برگشت و پساب تصفیه‌شده.

شرایط نصب

سیال باید برای اندازه‌گیری Transit-Time انتقال صوت مناسب داشته باشد.

HVAC و سیستم‌های انرژی

پایش دبی آب سرد و گرم در چیلر، موتورخانه، مبدل حرارتی و مدارهای انرژی.

شرایط نصب

دمای سطح لوله در محدوده سنسور استاندارد باشد.

صنایع فرآیندی

اندازه‌گیری مایعات فرآیندی بدون ایجاد تغییر مکانیکی در خط.

شرایط نصب

جنس لوله و شرایط آکوستیکی سیال بررسی شود.

پایش میدانی و تست

استفاده همراه فلومتر پرتابل برای تست نقطه‌ای، بررسی عملکرد و مقایسه جریان.

شرایط نصب

سنسور و کانکتور باید با فلومتر میزبان سازگار باشند.

خطوط قدیمی یا حساس

مناسب خطوطی که برش، جوشکاری یا توقف آن‌ها دشوار یا پرهزینه است.

شرایط نصب

سطح خارجی لوله باید برای انتقال صوت آماده‌سازی شود.

پایش مصرف و مانیتورینگ

استفاده همراه با فلومتر ثابت برای ثبت و مانیتورینگ دبی بدون مداخله در خط.

شرایط نصب

خروجی‌ها و ارتباطات متعلق به فلومتر میزبان هستند.

TECHNICAL SPECIFICATIONS

مشخصات فنی سنسورهای التراسونیک Clamp-On

خانواده TS1، TM1 و TL1 برای اندازه‌گیری Transit-Time و نصب خارجی روی لوله ارائه می‌شود. خروجی، دقت نهایی و امکانات ارتباطی متعلق به فلومتر یا ترانسمیتر میزبان هستند.

چاپ مشخصات
مشخصهمقدار
نوع محصول Clamp-On Ultrasonic Flow Transducer
مدل‌های خانواده TS1 / TM1 / TL1
فناوری Ultrasonic Transit-Time
نوع نصب Clamp-On / External
رنج لوله TS1 DN25–DN100
رنج لوله TM1 DN50–DN700
رنج لوله TL1 DN300–DN6000
دمای کاری استاندارد -30 تا +90 °C
تماس مستقیم با سیال ندارد
نیاز به برش یا سوراخ‌کاری لوله ندارد
افت فشار ناشی از سنسور ندارد
سیال مناسب مایعات مناسب اندازه‌گیری Transit-Time
روش‌های نصب V / Z / W / N
متریال لوله فلزی و غیرفلزی سازگار با انتقال صوت
کوپلنت Acoustic Couplant
پردازش و نمایش دبی توسط فلومتر یا ترانسمیتر سازگار
کاربری Fixed / Portable
FAQ

سوالات متداول

سنسور التراسونیک Clamp-On چگونه کار می‌کند؟

دو مبدل روی سطح خارجی لوله نصب می‌شوند و فلومتر Transit-Time اختلاف زمان عبور موج در جهت و خلاف جهت جریان را برای محاسبه سرعت و دبی پردازش می‌کند.

مدل‌های این خانواده کدام‌اند؟

TS1 برای سایز کوچک، TM1 برای سایز متوسط و TL1 برای خطوط بزرگ استفاده می‌شوند.

رنج لوله هر مدل چقدر است؟

TS1 برای DN25–DN100، TM1 برای DN50–DN700 و TL1 برای DN300–DN6000 استفاده می‌شود.

دمای کاری سنسور استاندارد چقدر است؟

نسخه استاندارد این خانواده برای محدوده حدود -30 تا +90 درجه سانتی‌گراد استفاده می‌شود؛ برای خطوط داغ‌تر باید نسخه High Temperature انتخاب شود.

آیا سنسورها با سیال تماس دارند؟

خیر. سنسورها روی سطح خارجی لوله نصب می‌شوند و تماس مستقیم با سیال ندارند.

آیا نصب سنسور نیاز به برش لوله دارد؟

خیر. نصب Clamp-On به برش، سوراخ‌کاری یا ایجاد اتصال فرآیندی نیاز ندارد.

این سنسورها برای چه سیالاتی مناسب‌اند؟

برای مایعاتی که انتقال صوت مناسب دارند و مقدار حباب یا ذرات جامد آن‌ها برای روش Transit-Time محدود است.

روش‌های نصب سنسور چیست؟

روش‌های متداول شامل V، Z و W هستند و روش نهایی بر اساس قطر لوله و کیفیت سیگنال انتخاب می‌شود.

آیا سنسور به‌تنهایی دبی را محاسبه می‌کند؟

خیر. سنسور سیگنال التراسونیک را ارسال و دریافت می‌کند و محاسبه دبی توسط فلومتر یا ترانسمیتر میزبان انجام می‌شود.

برای انتخاب مدل مناسب چه اطلاعاتی لازم است؟

قطر خارجی و ضخامت لوله، جنس لوله، نوع و دمای سیال، مدل فلومتر میزبان، فضای نصب و طول کابل موردنیاز باید مشخص شوند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول
سنسور التراسونیک Clamp-On
مدل
TS1 / TM1 / TL1
فرم جامع پیش‌فاکتور
تکمیل فرم جامع
پاسخ‌گویی
پس از بررسی فنی اطلاعات پروژه
ثبت درخواست پیش‌فاکتور

برای انتخاب TS1، TM1 یا TL1 مشخصات لوله را اعلام کنید

قطر خارجی و ضخامت لوله، جنس لوله، نوع و دمای سیال، مدل فلومتر میزبان و طول کابل موردنیاز را اعلام کنید تا سنسور مناسب انتخاب شود.

دریافت مشاوره فنی استعلام قیمت
تماسمشاورهپیش‌فاکتور TS1 / TM1 / TL1
مشاوره: #035123456
