LTU400 Ultrasonic Level Meter

سطح سنج التراسونیک LTU400سطح‌سنج التراسونیک غیرتماسی برای مانیتورینگ هوشمند سطح مخازن

Name: سطح سنج التراسونیک LTU400
Brand: DATIS
SKU: LTU400
Availability: InStock

LTU400 یک سطح‌سنج التراسونیک صنعتی برای اندازه‌گیری غیرتماسی سطح مایعات و جامدات است. این دستگاه با استفاده از امواج فراصوت، سطح مخازن، حوضچه‌ها و سیلوها را بدون تماس مستقیم با ماده اندازه‌گیری کرده و با قابلیت دیتالاگر، مانیتورینگ آنلاین، خروجی‌های صنعتی و اتصال به SCADA، گزینه‌ای مناسب برای پروژه‌های آب، فاضلاب، صنایع شیمیایی و اتوماسیون صنعتی است.

بازه اندازه‌گیری0.2–40 m

دقت اندازه‌گیری±0.5% FS

درجه حفاظتIP68

ارتباط صنعتیRS485 Modbus

شروع قیمت از

۷۳۵٬۰۰۰٬۰۰۰ ریال

قیمت نهایی بر اساس بازه اندازه‌گیری، نوع سنسور، شرایط نصب، خروجی‌های مورد نیاز و امکانات ارتباطی قابل تغییر است.

دریافت پیشنهاد فنی و مشاوره دانلود کاتالوگ دانلود کاتالوگ

۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

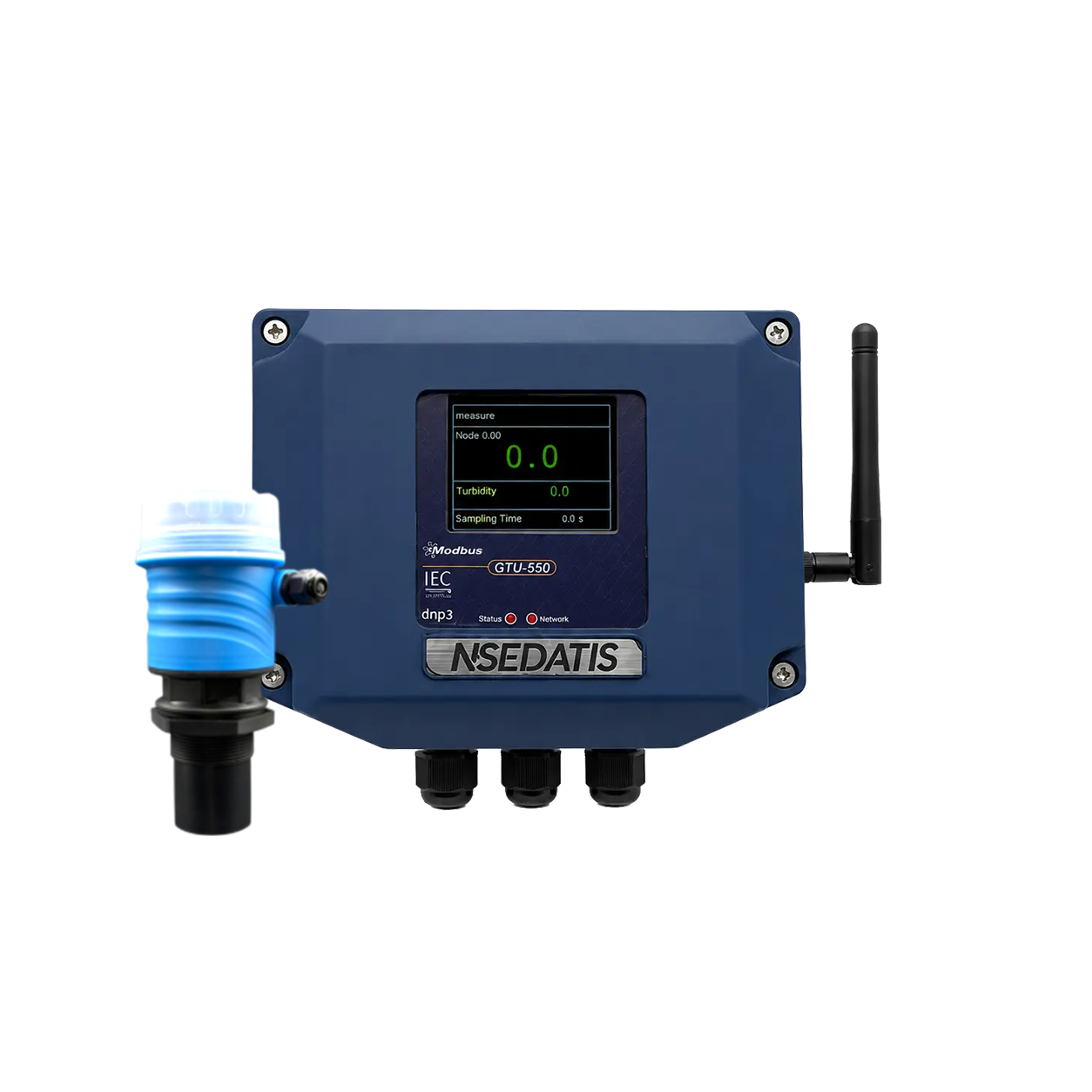

سطح سنج التراسونیک | ارتفاع سنج التراسونیک

⌕

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول در یک نگاه؛ مقدار اصلی، عنوان و توضیح کاربردی هر مشخصه بدون نیاز به Hover نمایش داده می‌شود.

Measuring Range 01

0.2–40 m

بازه اندازه‌گیری

اندازه‌گیری تا ۴۰ متر

اندازه‌گیری غیرتماسی سطح مخازن، حوضچه‌ها، کانال‌ها و سیلوها تا ارتفاع ۴۰ متر.

Accuracy 02

±0.5% FS

دقت اندازه‌گیری

دقت صنعتی بالا

اندازه‌گیری دقیق سطح با استفاده از فناوری اولتراسونیک و پردازش هوشمند سیگنال.

Protection 03

IP68

درجه حفاظت

مناسب محیط‌های صنعتی

مقاوم در برابر نفوذ آب، گردوغبار و شرایط محیطی سخت در پروژه‌های صنعتی.

Communication 04

RS485 Modbus

ارتباط صنعتی

اتصال به PLC و SCADA

پشتیبانی از پروتکل Modbus RTU جهت اتصال به PLC، RTU و سامانه‌های مانیتورینگ.

Remote Monitoring 05

GSM/GPRS

مانیتورینگ از راه دور

ارسال اطلاعات آنلاین

ارسال اطلاعات سطح به سامانه مانیتورینگ مرکزی از طریق بستر مخابراتی.

Non Contact 06

Ultrasonic

اندازه‌گیری غیرتماسی

بدون تماس با سیال

اندازه‌گیری سطح بدون تماس مستقیم با مایع، مناسب برای آب، فاضلاب و مواد شیمیایی.

Why This Product

چرا سطح‌سنج التراسونیک LTU400؟

LTU400 با بهره‌گیری از فناوری اندازه‌گیری غیرتماسی، امکان پایش دقیق سطح مایعات و مواد را بدون تماس مستقیم با سیال فراهم می‌کند. ترکیب دقت بالا، نصب آسان، مقاومت محیطی مناسب و قابلیت اتصال به سامانه‌های مانیتورینگ صنعتی، این تجهیز را به گزینه‌ای قابل اعتماد برای پروژه‌های آب، فاضلاب، کشاورزی و صنایع مختلف تبدیل کرده است.

اندازه‌گیری بدون تماس با سیال

سنسور بدون تماس مستقیم با مایع کار می‌کند و در نتیجه دچار خوردگی، رسوب یا استهلاک ناشی از تماس با سیال نمی‌شود.

مناسب برای مخازن و حوضچه‌های مختلف

قابلیت نصب در انواع مخازن آب، فاضلاب، مواد شیمیایی، حوضچه‌ها، کانال‌ها و سیلوهای صنعتی.

اتصال مستقیم به SCADA و PLC

پشتیبانی از خروجی‌های صنعتی و پروتکل Modbus RTU برای یکپارچه‌سازی با سیستم‌های اتوماسیون و مانیتورینگ.

دقت و پایداری بالا

پردازش هوشمند سیگنال باعث افزایش دقت اندازه‌گیری و کاهش تأثیر نویزهای محیطی می‌شود.

قابلیت مانیتورینگ از راه دور

امکان ارسال اطلاعات و مشاهده وضعیت سطح مخازن از طریق سامانه‌های تله‌متری و پایش آنلاین.

کاهش هزینه‌های نگهداری

به دلیل عدم تماس با سیال و حذف قطعات مکانیکی متحرک، نیاز به سرویس و نگهداری دوره‌ای به حداقل می‌رسد.

Ultrasonic Measurement Technology

نحوه عملکرد سطح‌سنج التراسونیک LTU400

LTU400 با ارسال امواج اولتراسونیک به سطح سیال و دریافت بازتاب آن، فاصله بین سنسور و سطح را اندازه‌گیری می‌کند. این روش کاملاً غیرتماسی بوده و برای اندازه‌گیری سطح مایعات در مخازن، حوضچه‌ها، کانال‌ها و تأسیسات صنعتی مناسب است.

دستگاه با محاسبه زمان رفت و برگشت امواج فراصوت، سطح واقعی سیال را تعیین کرده و اطلاعات را از طریق خروجی‌های صنعتی نظیر 4-20mA، RS485 و Modbus RTU یا سامانه‌های مخابراتی به PLC، SCADA و نرم‌افزارهای مانیتورینگ ارسال می‌کند.

فرآیند اندازه‌گیری در LTU400 ارسال موج اولتراسونیک → دریافت بازتاب از سطح سیال → محاسبه فاصله → تعیین سطح → ارسال اطلاعات به سیستم کنترل و مانیتورینگ

سنسور التراسونیک سنسور امواج اولتراسونیک را به سمت سطح سیال ارسال می‌کند تا فرآیند اندازه‌گیری آغاز شود.

بازتاب امواج امواج پس از برخورد با سطح سیال بازتاب شده و به سنسور بازمی‌گردند.

محاسبه فاصله دستگاه با محاسبه زمان رفت و برگشت امواج، فاصله تا سطح و مقدار سطح را تعیین می‌کند.

خروجی صنعتی اطلاعات اندازه‌گیری شده از طریق 4-20mA، RS485 و Modbus RTU در اختیار سیستم کنترل قرار می‌گیرد.

اتصال به PLC و SCADA داده‌های سطح به PLC، RTU و سامانه‌های SCADA منتقل شده و برای کنترل و مانیتورینگ استفاده می‌شوند.

ارسال از راه دور اطلاعات از طریق GSM/GPRS به مراکز کنترل و سامانه‌های مانیتورینگ ارسال می‌شود.

نمایش و تحلیل داده‌ها اطلاعات سطح در نرم‌افزار مانیتورینگ نمایش داده شده و برای تحلیل و تصمیم‌گیری بهره‌برداری استفاده می‌شود.

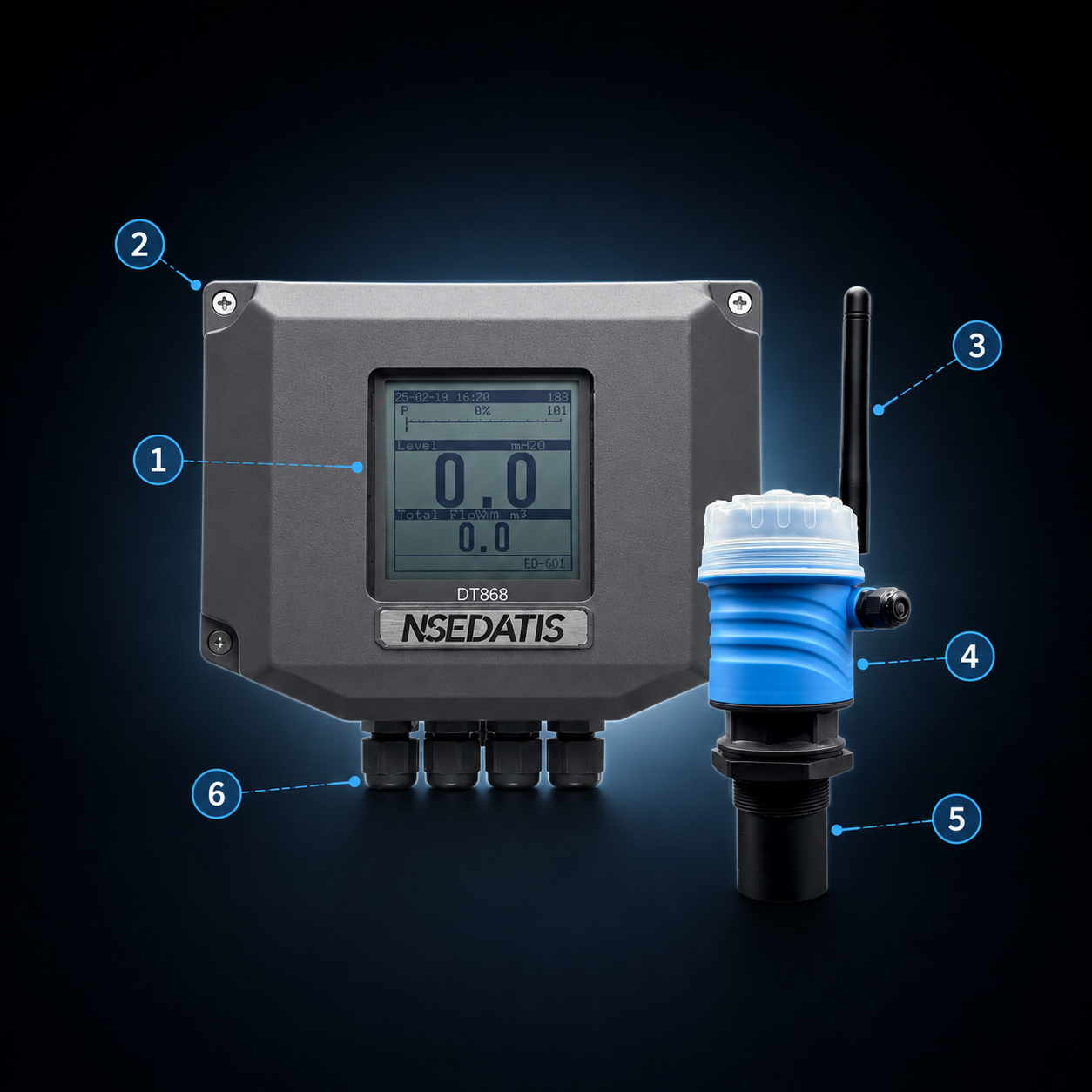

Smart Anatomy View

آناتومی سطح‌سنج التراسونیک LTU400

LTU400 از یک کنترلر صنعتی، سنسور التراسونیک و تجهیزات ارتباطی تشکیل شده است که به صورت یکپارچه برای اندازه‌گیری، پردازش و انتقال اطلاعات سطح طراحی شده‌اند. در تصویر زیر اجزای اصلی دستگاه و نقش هر بخش در فرآیند اندازه‌گیری نمایش داده شده است.

01 / Display نمایشگر و رابط کاربری نمایش مقادیر اندازه‌گیری شده، وضعیت عملکرد دستگاه، آلارم‌ها و پارامترهای تنظیماتی برای بهره‌برداری و عیب‌یابی.

02 / Controller محفظه الکترونیکی محل استقرار بردهای پردازش، مدارهای اندازه‌گیری و تجهیزات کنترلی که وظیفه پردازش اطلاعات سطح را بر عهده دارند.

03 / Communication آنتن ارتباطی ارسال اطلاعات اندازه‌گیری شده به سامانه‌های مانیتورینگ و کنترل از طریق بسترهای مخابراتی و تله‌متری.

04 / Housing بدنه سنسور محفظه مقاوم سنسور با طراحی صنعتی جهت حفاظت از تجهیزات اندازه‌گیری در شرایط محیطی سخت.

05 / Transducer ترانسدیوسر التراسونیک بخش اصلی اندازه‌گیری که امواج اولتراسونیک را ارسال و دریافت کرده و فاصله تا سطح سیال را محاسبه می‌کند.

APPLICATIONS

کاربردهای سطح‌سنج التراسونیک LTU400

LTU400 برای اندازه‌گیری و پایش سطح مایعات و مواد در طیف گسترده‌ای از کاربردهای صنعتی، تأسیساتی و زیرساختی طراحی شده است. فناوری اندازه‌گیری غیرتماسی، مقاومت محیطی بالا و قابلیت اتصال به سامانه‌های مانیتورینگ، این تجهیز را به راهکاری مناسب برای پروژه‌های آب، فاضلاب، کشاورزی و صنایع مختلف تبدیل کرده است.

مخازن ذخیره آب

پایش لحظه‌ای سطح مخازن آب شرب، مخازن ذخیره و تأسیسات آبرسانی بدون تماس مستقیم با سیال.

تصفیه‌خانه‌های آب و فاضلاب

اندازه‌گیری سطح حوضچه‌ها، مخازن فرآیندی و واحدهای تصفیه جهت کنترل و بهره‌برداری بهینه.

ایستگاه‌های پمپاژ

پایش سطح مخازن مکش و دهش جهت کنترل عملکرد پمپ‌ها و جلوگیری از سرریز یا خشک‌کار کردن تجهیزات.

کانال‌ها و حوضچه‌های روباز

اندازه‌گیری سطح در کانال‌های انتقال آب، حوضچه‌های جمع‌آوری و سازه‌های هیدرولیکی.

صنایع شیمیایی و پتروشیمی

پایش سطح انواع مواد شیمیایی و سیالات فرآیندی بدون تماس مستقیم سنسور با ماده.

سیلوها و مخازن مواد

اندازه‌گیری سطح مواد پودری، دانه‌ای و جامدات فله در سیلوها و مخازن ذخیره صنعتی.

ADVANTAGES & LIMITATIONS

اندازه‌گیری سطح مواد پودری، دانه‌ای و جامدات فله در سیلوها و مخازن ذخیره صنعتی.

LTU400 با بهره‌گیری از فناوری اندازه‌گیری غیرتماسی، راهکاری مطمئن برای پایش سطح در مخازن، حوضچه‌ها و تأسیسات صنعتی محسوب می‌شود. این تجهیز با کاهش نیاز به تعمیرات، نصب آسان و قابلیت اتصال به سامانه‌های مانیتورینگ، مزایای متعددی را در اختیار بهره‌برداران قرار می‌دهد. با این حال، همانند سایر فناوری‌های اولتراسونیک، شرایط محیطی و نحوه نصب می‌توانند بر عملکرد سیستم تأثیرگذار باشند.

ADVANTAGES

مزایا

اندازه‌گیری کاملاً غیرتماسی

بدون تماس مستقیم با سیال اندازه‌گیری انجام می‌شود و مشکلاتی مانند خوردگی، رسوب و استهلاک سنسور به حداقل می‌رسد.

نصب و راه‌اندازی آسان

بدون نیاز به سوراخ‌کاری در کف مخزن یا تماس با سیال، در کوتاه‌ترین زمان قابل نصب و بهره‌برداری است.

مناسب برای طیف گسترده‌ای از سیالات

قابل استفاده برای آب، فاضلاب، مواد شیمیایی، مخازن ذخیره و بسیاری از کاربردهای صنعتی.

قابلیت اتصال به PLC و SCADA

پشتیبانی از خروجی‌های صنعتی و پروتکل‌های ارتباطی برای یکپارچه‌سازی با سامانه‌های مانیتورینگ.

هزینه نگهداری پایین

به دلیل حذف قطعات مکانیکی متحرک و عدم تماس با سیال، نیاز به سرویس و تعمیرات دوره‌ای کاهش می‌یابد.

پایش آنلاین و از راه دور

امکان ارسال اطلاعات و مشاهده وضعیت مخازن از طریق سامانه‌های تله‌متری و مانیتورینگ صنعتی.

LIMITATIONS

محدودیت‌ها و راهکارها

تأثیرپذیری از کف و تلاطم شدید

وجود کف متراکم یا تلاطم شدید سطح سیال ممکن است کیفیت بازتاب امواج اولتراسونیک را کاهش دهد.

نیاز به فضای اندازه‌گیری مناسب

وجود موانع نزدیک به مسیر انتشار امواج می‌تواند باعث ایجاد بازتاب‌های ناخواسته شود.

محدودیت در بخارات بسیار متراکم

در برخی محیط‌های دارای بخار غلیظ یا گازهای متراکم، دقت اندازه‌گیری ممکن است تحت تأثیر قرار گیرد.

لزوم انتخاب صحیح محل نصب

برای دستیابی به بهترین عملکرد، محل نصب سنسور باید مطابق الزامات فنی و توصیه‌های سازنده انتخاب شود.

TECHNICAL SPECIFICATIONS

جدول مشخصات فنی سطح‌سنج التراسونیک LTU400

جدول زیر مهم‌ترین مشخصات فنی سطح‌سنج التراسونیک LTU400 را نمایش می‌دهد. این تجهیز برای اندازه‌گیری غیرتماسی سطح مایعات و جامدات طراحی شده و با قابلیت اتصال به سامانه‌های مانیتورینگ صنعتی، گزینه‌ای مناسب برای پروژه‌های آب، فاضلاب، صنایع فرآیندی و اتوماسیون صنعتی محسوب می‌شود.

چاپ مشخصات

مشخصه	مقدار
مدل دستگاه	LTU400
نوع تجهیز	سطح‌سنج التراسونیک صنعتی
فناوری اندازه‌گیری	Ultrasonic (Non-Contact)
نوع اندازه‌گیری	غیرتماسی
بازه اندازه‌گیری	0.2 تا 40 متر
دقت اندازه‌گیری	±0.5% FS
خروجی آنالوگ	4-20 mA
ارتباط دیجیتال	RS485 / Modbus RTU
ارسال اطلاعات	GSM / GPRS (اختیاری)
نمایشگر	LCD گرافیکی
درجه حفاظت	IP68
دمای کاری	بسته به مدل سنسور
کاربرد	مخازن، حوضچه‌ها، کانال‌ها، سیلوها و ایستگاه‌های پمپاژ
قابلیت اتصال به SCADA	دارد
کشور سازنده	ایران
گارانتی و خدمات پس از فروش	18 ماه گارانتی و 5 سال خدمات پس از فروش

TECHNICAL DOWNLOADS

دانلودها و مستندات فنی

کاتالوگ، دیتاشیت، راهنمای نصب، نقشه ابعادی و فایل‌های ارتباطی محصول را از این بخش دریافت کنید.

FILE

user manual

مشخصات فنی، پارامترهای اندازه‌گیری، ابعاد، اتصالات و شرایط بهره‌برداری دستگاه

دانلود فایل

FILE

ترمینال

ترمینال های سطح سنج

دانلود فایل

FAQ

سوالات متداول

سطح‌سنج التراسونیک LTU400 چگونه سطح را اندازه‌گیری می‌کند؟

LTU400 با ارسال امواج اولتراسونیک به سطح سیال و دریافت بازتاب آن، فاصله تا سطح را محاسبه می‌کند. سپس با استفاده از این فاصله، مقدار سطح مخزن یا حوضچه تعیین می‌شود.

آیا سنسور با مایع تماس پیدا می‌کند؟

خیر. اندازه‌گیری در LTU400 کاملاً غیرتماسی انجام می‌شود و سنسور هیچ تماس مستقیمی با سیال ندارد.

حداکثر برد اندازه‌گیری LTU400 چقدر است؟

بسته به مدل سنسور مورد استفاده، این دستگاه قابلیت اندازه‌گیری سطح تا 40 متر را دارد.

آیا LTU400 برای فاضلاب نیز مناسب است؟

بله. به دلیل اندازه‌گیری غیرتماسی، این دستگاه یکی از گزینه‌های مناسب برای مخازن و حوضچه‌های فاضلاب محسوب می‌شود.

آیا دستگاه قابلیت ارسال اطلاعات از راه دور را دارد؟

بله. در صورت تجهیز به ماژول مخابراتی، اطلاعات اندازه‌گیری شده می‌تواند از طریق GSM/GPRS به سامانه مانیتورینگ ارسال شود.

آیا کف یا تلاطم سطح بر عملکرد دستگاه تأثیر دارد؟

در شرایطی که کف متراکم یا تلاطم شدید وجود داشته باشد، کیفیت بازتاب امواج ممکن است کاهش یابد. انتخاب صحیح محل نصب و تنظیمات مناسب می‌تواند این اثرات را به حداقل برساند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول: سطح سنج التراسونیک LTU400
مدل: LTU400
صفحه کامل پیش‌فاکتور: بازکردن فرم مستقل
پاسخ‌گویی: پس از بررسی فنی اطلاعات پروژه

برای انتخاب صحیح سطح‌سنج LTU400 با کارشناسان داتیس مشورت کنید

انتخاب صحیح سطح‌سنج به عواملی مانند ارتفاع مخزن، نوع سیال، شرایط محیطی، وجود بخار یا کف و نحوه اتصال به سیستم مانیتورینگ بستگی دارد. کارشناسان فنی داتیس آماده‌اند تا مناسب‌ترین راهکار اندازه‌گیری سطح را متناسب با نیاز پروژه شما پیشنهاد دهند.

دریافت مشاوره فنی
