فلومترهای التراسونیک DT-767 Portable Ultrasonic Flow Meter

فلومتر التراسونیک پرتابل DT-767

فلومتر التراسونیک پرتابل Clamp-On با فناوری Transit-Time برای اندازه‌گیری موقت و میدانی دبی بدون برش لوله

DT-767 یک فلومتر التراسونیک پرتابل Clamp-On برای اندازه‌گیری دبی مایعات با فناوری Transit-Time است. ترانسدیوسرها روی سطح خارجی لوله نصب می‌شوند و بدون تماس مستقیم با سیال یا ایجاد تغییر مکانیکی در خط، سرعت جریان و دبی حجمی را محاسبه می‌کنند. این مدل برای تست میدانی، پایش موقت، بررسی عملکرد پمپ و مقایسه با فلومترهای نصب‌شده مناسب است. در اطلاعات فعلی محصول، محدوده لوله DN15 تا DN6000، دقت اعلام‌شده ±1% تا ±2%، خروجی‌های 4–20mA، Pulse و RS485 و دیتالاگر داخلی ذکر شده است.

فناوری Transit-TimeTransit-Time

نصب خارجی روی لولهClamp-On

دقت اعلام‌شده±1% to ±2%

محدوده سایز لولهDN15–DN6000

شروع قیمت از

شروع قیمت از ۱٬۹۰۰٬۰۰۰٬۰۰۰ ریال

قیمت نهایی به نوع سنسور، قطر و جنس لوله، تجهیزات جانبی، خدمات کالیبراسیون و شرایط واقعی پروژه بستگی دارد.

دریافت مشاوره فنی استعلام قیمت

۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

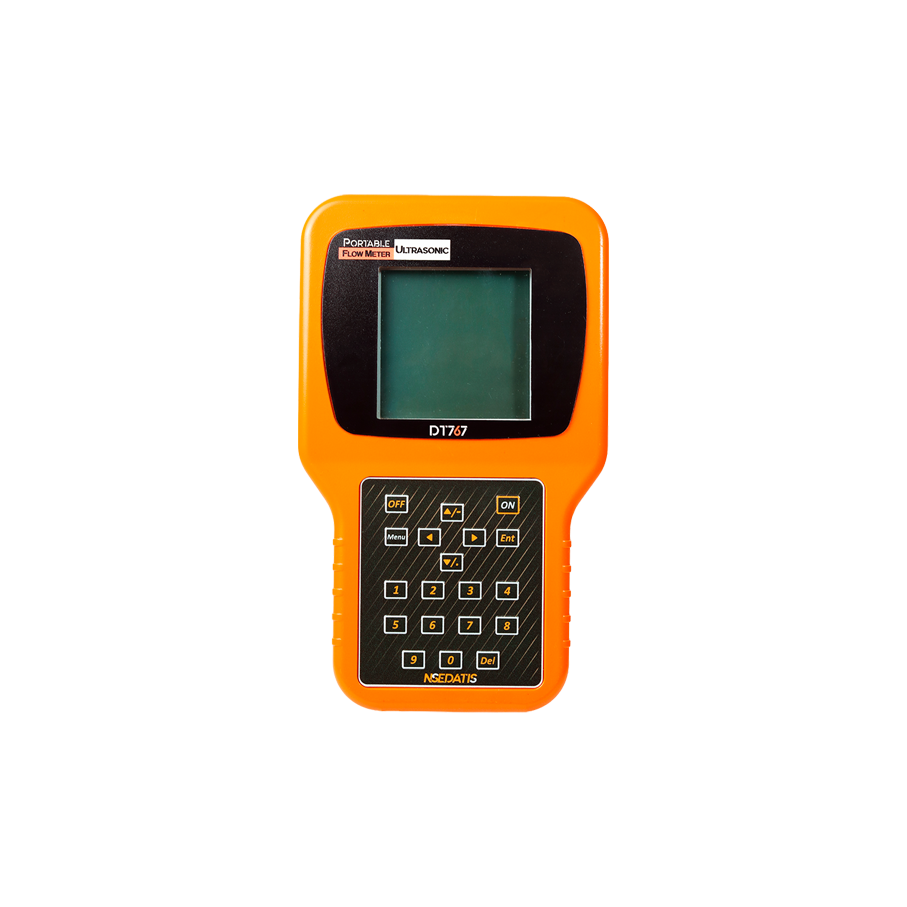

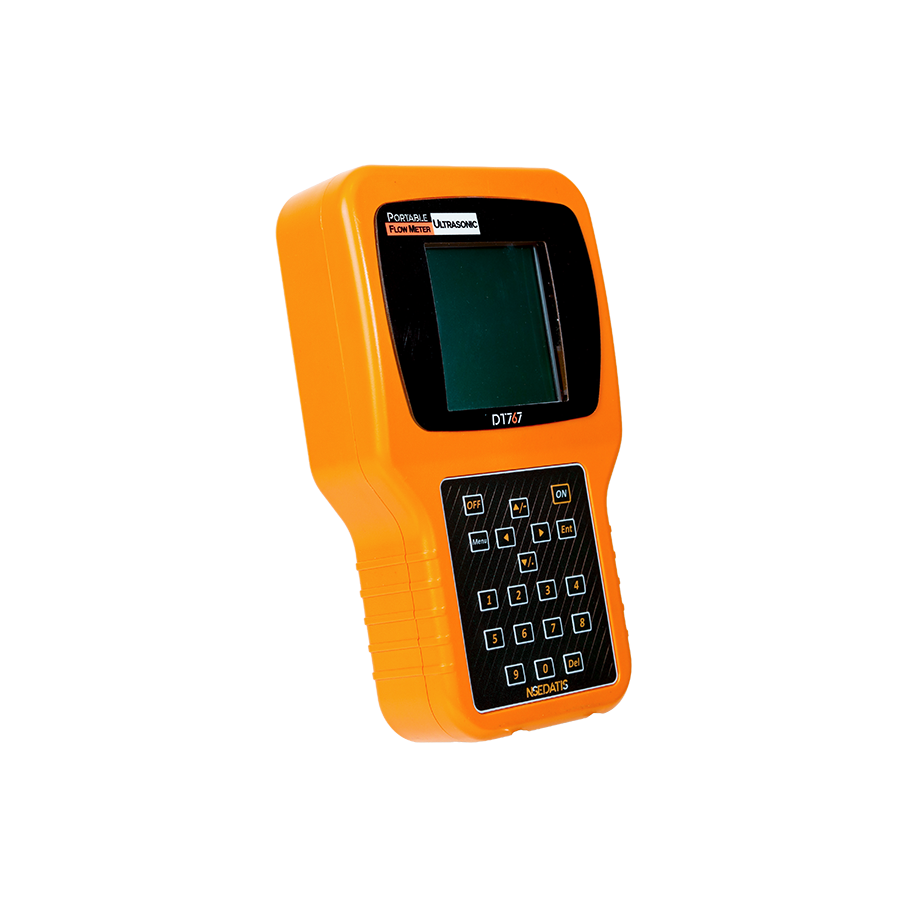

نمای دستگاه فلومتر التراسونیک پرتابل DT-767

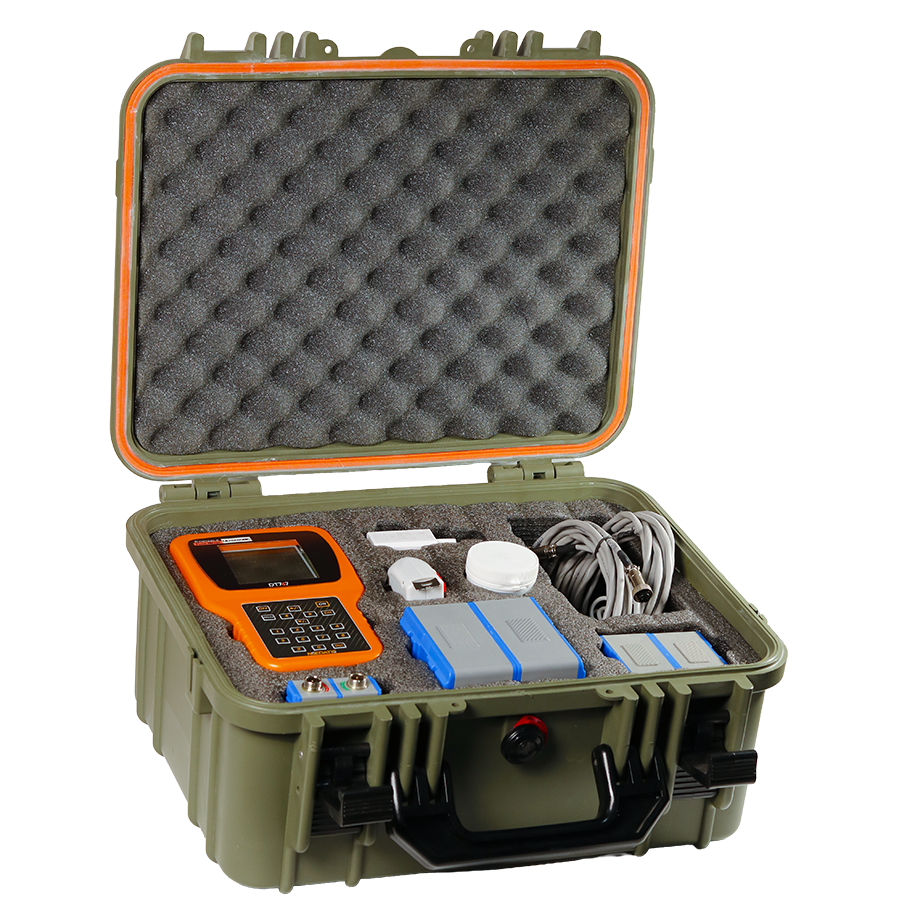

فلومتر Clamp On پرتابل DT-767 برای اندازه‌گیری دبی

PRODUCT IDENTITY

مشخصات هویتی محصول

مدل: DT-767
برند: DATIS
کشور سازنده: IR
SKU: DT-767
MPN: DT-767

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01

Transit-Time

فناوری Transit-Time

مشاهده توضیحات

جزئیات مشخصه 01

اندازه‌گیری اختلاف زمان عبور

DT-767 اختلاف زمان عبور موج التراسونیک در جهت و خلاف جهت جریان را برای محاسبه سرعت و دبی استفاده می‌کند.

بازگشت

Installation 02

Clamp-On

نصب خارجی روی لوله

مشاهده توضیحات

جزئیات مشخصه 02

بدون برش لوله

سنسورها روی سطح خارجی لوله نصب می‌شوند و با سیال تماس مستقیم ندارند.

بازگشت

Accuracy 03

±1% to ±2%

دقت اعلام‌شده

مشاهده توضیحات

جزئیات مشخصه 03

وابسته به شرایط نصب

دقت اعلام‌شده ±1% تا ±2% است و نتیجه عملی به مشخصات واقعی لوله، محل نصب، آرایش سنسورها و کیفیت سیگنال وابسته است.

بازگشت

Pipe Size 04

DN15–DN6000

محدوده سایز لوله

مشاهده توضیحات

جزئیات مشخصه 04

پوشش گسترده قطر

محدوده اعلام‌شده برای قطر لوله DN15 تا DN6000 است و انتخاب سنسور باید بر اساس سایز واقعی خط انجام شود.

بازگشت

Outputs 05

4-20mA / Pulse / RS485

خروجی‌های صنعتی

مشاهده توضیحات

جزئیات مشخصه 05

ثبت و انتقال داده

خروجی‌های 4–20mA، Pulse و RS485 در اطلاعات فعلی محصول ذکر شده‌اند.

بازگشت

Data Logger 06

Internal

دیتالاگر داخلی

مشاهده توضیحات

جزئیات مشخصه 06

گزارش PDF / Excel

دیتالاگر داخلی برای ثبت نتایج اندازه‌گیری و تهیه خروجی گزارش PDF و Excel در اطلاعات فعلی محصول ذکر شده است.

بازگشت

Why This Product

چرا فلومتر التراسونیک پرتابل DT-767؟

DT-767 برای اندازه‌گیری‌هایی مناسب است که نصب دائم فلومتر یا ایجاد تغییر مکانیکی در خط مطلوب نیست. ساختار پرتابل، نصب Clamp-On، عدم تماس مستقیم با سیال و امکان ثبت داده، آن را برای تست میدانی، پایش موقت و مقایسه عملکرد فلومترهای موجود کاربردی می‌کند. کیفیت اندازه‌گیری به انتخاب محل مناسب، مشخصات واقعی لوله و نصب صحیح ترانسدیوسرها وابسته است.

01 نصب بدون برش لوله

02 قابل حمل برای اندازه‌گیری میدانی

03 بدون افت فشار اضافی

04 ثبت داده و گزارش‌گیری

05 مناسب صحت‌سنجی میدانی فلومتر

06 قابل استفاده روی جنس‌های مختلف لوله

DECISION FACTOR 01

نصب بدون برش لوله

سنسورها روی سطح خارجی لوله نصب می‌شوند و برای اندازه‌گیری نیازی به برش، سوراخ‌کاری، جوشکاری یا فلنج‌کاری روی خط وجود ندارد.

Transit-Time Clamp On Technology

نحوه عملکرد فلومتر التراسونیک پرتابل DT-767

دو ترانسدیوسر Clamp-On روی سطح خارجی لوله نصب می‌شوند و امواج التراسونیک را در جهت و خلاف جهت جریان ارسال و دریافت می‌کنند. وجود جریان باعث ایجاد اختلاف در زمان عبور موج بین دو مسیر می‌شود.

واحد اصلی DT-767 با تحلیل اختلاف زمان عبور و استفاده از اطلاعات واردشده درباره قطر، ضخامت و جنس لوله، سرعت متوسط جریان و دبی حجمی را محاسبه می‌کند. داده‌ها روی دستگاه قابل مشاهده و با دیتالاگر داخلی قابل ثبت هستند.

کیفیت سیگنال، عامل کلیدی اندازه‌گیری است فاصله و آرایش سنسورها، کوپلینگ صوتی، جنس و ضخامت لوله، لاینینگ و شرایط سیال روی کیفیت سیگنال و دقت نتیجه اثر مستقیم دارند.

Transit-Time فناوری اندازه‌گیری

Clamp-On روش نصب

No added ΔP افت فشار ناشی از المان اندازه‌گیری

Smart Anatomy View

اجزای فلومتر التراسونیک پرتابل DT-767

سیستم DT-767 شامل واحد اصلی پردازش و نمایش، ترانسدیوسرهای Clamp-On، کابل‌های سیگنال و متعلقات نصب است. سنسور مناسب و آرایش نصب باید بر اساس قطر، جنس، ضخامت دیواره و شرایط واقعی خط انتخاب شوند.

01 / Main Unit واحد اصلی و نمایشگر واحد اصلی برای پردازش سیگنال‌های التراسونیک، محاسبه دبی، نمایش مقادیر، تنظیم پارامترهای اندازه‌گیری و مدیریت داده‌ها استفاده می‌شود.

02 / Clamp On Sensors سنسورهای التراسونیک Clamp On ترانسدیوسرهای التراسونیک روی سطح خارجی لوله نصب می‌شوند و وظیفه ارسال و دریافت امواج مورد نیاز برای اندازه‌گیری Transit-Time را بر عهده دارند.

03 / Signal Cables کابل‌های ارتباطی سنسورها کابل‌های ارتباطی سیگنال میان ترانسدیوسرهای Clamp On و واحد اصلی DT-767 را منتقل می‌کنند.

04 / Accessories متعلقات نصب سنسورها متعلقات نصب برای تثبیت صحیح ترانسدیوسرها روی لوله و ایجاد کوپلینگ صوتی مناسب در محل اندازه‌گیری استفاده می‌شوند.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر التراسونیک پرتابل DT-767

مشخصات زیر بر اساس اطلاعات فعلی DT-767 تنظیم شده‌اند. انتخاب سنسور و آرایش نصب باید بر اساس قطر خارجی، ضخامت دیواره، جنس لوله، لاینینگ، نوع سیال و شرایط واقعی محل اندازه‌گیری انجام شود.

چاپ مشخصات

مشخصه	مقدار
مدل	DT-767
نوع تجهیز	فلومتر التراسونیک پرتابل
فناوری اندازه‌گیری	Transit-Time Ultrasonic
روش نصب	Clamp On
تماس سنسور با سیال	ندارد
دقت اندازه‌گیری	±1% تا ±2%
محدوده سایز لوله	DN15 تا DN6000
خروجی‌ها	4–20 mA / Pulse / RS485
ثبت داده	دیتالاگر داخلی
فرمت گزارش	PDF / Excel
نمایشگر	LCD صنعتی
نیاز به برش لوله	ندارد
نیاز به توقف خط	در شرایط معمول ندارد
افت فشار اضافی	افت فشار اضافی ناشی از المان اندازه‌گیری ندارد
لوله‌های قابل استفاده	فلزی، استیل، چدن، PVC، پلی‌اتیلن و سایر لوله‌های مناسب برای انتقال سیگنال التراسونیک
کاربرد	تست میدانی، صحت‌سنجی، پایش شبکه، بررسی عملکرد پمپ، ممیزی انرژی و اندازه‌گیری موقت
گارانتی	18 ماه
خدمات پس از فروش	5 سال

نمایش همه مشخصات

FAQ

سوالات متداول

فلومتر التراسونیک پرتابل DT-767 چگونه دبی را اندازه‌گیری می‌کند؟

DT-767 اختلاف زمان عبور امواج التراسونیک در جهت و خلاف جهت جریان را اندازه می‌گیرد و با استفاده از مشخصات هندسی لوله، سرعت و دبی حجمی را محاسبه می‌کند.

آیا برای نصب DT-767 باید لوله بریده یا سوراخ شود؟

خیر. ترانسدیوسرهای Clamp-On روی سطح خارجی لوله نصب می‌شوند و با سیال تماس مستقیم ندارند.

DT-767 چه محدوده‌ای از قطر لوله را پوشش می‌دهد؟

در اطلاعات فعلی محدوده DN15 تا DN6000 ذکر شده است و انتخاب سنسور باید متناسب با قطر واقعی خط انجام شود.

دقت DT-767 چقدر است؟

دقت اعلام‌شده ±1% تا ±2% است؛ نتیجه عملی به محل نصب، مشخصات لوله، شرایط جریان، فاصله و هم‌راستایی سنسورها و کیفیت سیگنال وابسته است.

آیا DT-767 افت فشار ایجاد می‌کند؟

خیر. چون هیچ المان اندازه‌گیری داخل مسیر جریان قرار نمی‌گیرد، افت فشار اضافی ناشی از فلومتر ایجاد نمی‌شود.

آیا روی لوله PVC یا پلی‌اتیلن قابل استفاده است؟

در اطلاعات فعلی استفاده روی PVC، پلی‌اتیلن، استیل، چدن و لوله‌های فلزی ذکر شده است؛ قابلیت اندازه‌گیری نهایی به انتقال مناسب موج و ورود صحیح مشخصات لوله وابسته است.

آیا DT-767 برای صحت‌سنجی فلومترهای نصب‌شده مناسب است؟

بله، برای مقایسه میدانی و بررسی عملکرد فلومترهای نصب‌شده قابل استفاده است. برای صدور گواهی رسمی کالیبراسیون باید الزامات مرجع و روش آزمون جداگانه رعایت شوند.

چه اطلاعاتی برای راه‌اندازی لازم است؟

قطر خارجی، ضخامت دیواره، جنس لوله، لاینینگ در صورت وجود، نوع سیال و شرایط محل نصب باید مشخص شوند.

آیا برای فاضلاب قابل استفاده است؟

بستگی به شرایط سیال دارد. وجود مقدار زیاد حباب یا ذرات معلق می‌تواند کیفیت سیگنال Transit-Time را کاهش دهد.

چه خروجی‌هایی دارد؟

در اطلاعات فعلی خروجی‌های 4–20mA، Pulse و RS485 و همچنین دیتالاگر داخلی با گزارش PDF و Excel ذکر شده‌اند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول: فلومتر التراسونیک پرتابل DT-767
مدل: DT-767
فرم جامع پیش‌فاکتور: تکمیل فرم جامع
پاسخ‌گویی: پس از بررسی فنی اطلاعات پروژه

وب‌سایت

نام و نام خانوادگی * شرکت یا سازمان شماره تماس * ایمیل شهر تعداد روش ارتباط ترجیحی قطر لوله نوع سیال دبی تقریبی فشار کاری دمای سیال نوع نصب کاربرد مشخصات پروژه فایل پیوستنقشه، فایل مشخصات، تصویر محل نصب یا استعلام پروژه

ثبت درخواست پیش‌فاکتور

برای انتخاب سنسور DT-767 مشخصات خط را اعلام کنید

قطر خارجی و ضخامت لوله، جنس و لاینینگ، نوع سیال، محدوده دبی، شرایط محل نصب و هدف اندازه‌گیری باید برای انتخاب سنسور و آرایش مناسب مشخص شوند.
