دیتالاگرها GTU-550 Industrial Data Logger

دیتالاگر صنعتی GTU-550

دیتالاگر صنعتی چندمنظوره برای جمع‌آوری، ثبت و انتقال داده‌های ابزار دقیق به SCADA و سامانه‌های مانیتورینگ از راه دور

GTU-550 یک دیتالاگر صنعتی DATIS برای دریافت، نمایش، ثبت و انتقال داده تجهیزات ابزار دقیق است. این دستگاه در پیکربندی معرفی‌شده دارای 2 ورودی آنالوگ ایزوله 4–20 mA، 2 ورودی دیجیتال، یک خروجی 4–20 mA، RS485 با Modbus RTU Master/Slave و تا 4 رله اختیاری است. کارت SD تا 32 GB، ارتباط GSM/GPRS/APN و پروتکل‌های IEC104، DNP3 و Modbus امکان ثبت محلی و انتقال داده به SCADA یا سرور پروژه را فراهم می‌کنند.

ورودی و خروجی صنعتی2AI / 2DI / 1AO / Relay
ارتباط RS485Modbus RTU M/S
ارتباط از راه دورGSM / GPRS / APN
پروتکل‌های صنعتیIEC104 / DNP3 / Modbus
قیمت محصول
۳۸۵٬۰۰۰٬۰۰۰ ریال
قیمت نهایی با توجه به تعداد ورودی و خروجی، رله‌های اختیاری، پروتکل مورد نیاز، ارتباط APN، تنظیمات SCADA، تجهیزات جانبی، نصب، راه‌اندازی، تابلو، آنتن، کابل‌کشی، کالیبراسیون تجهیزات متصل و شرایط پروژه تعیین می‌شود.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

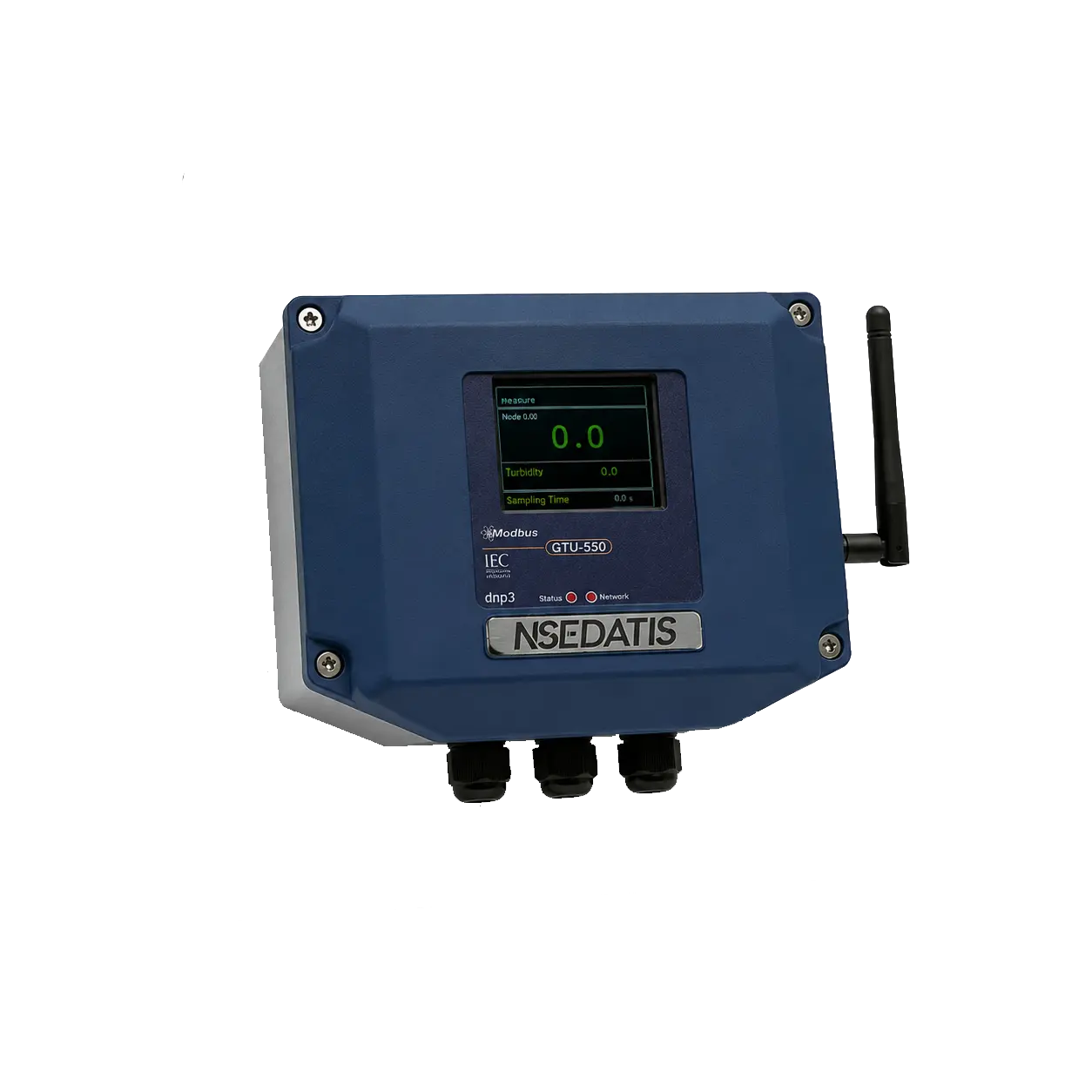

نمای دیتالاگر صنعتی GTU-550 داتیس

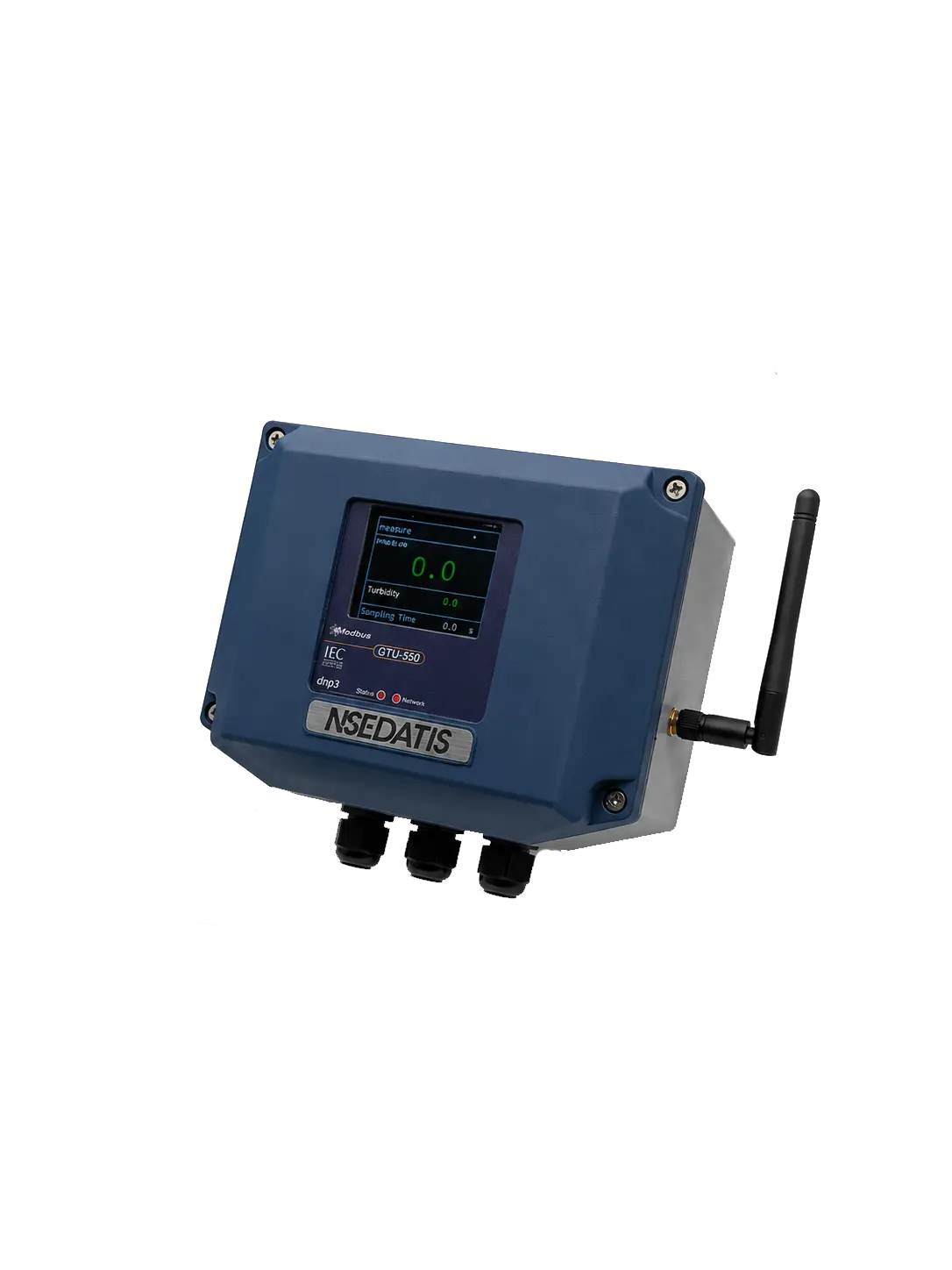

نمای زاویه‌دار دیتالاگر صنعتی GTU-550

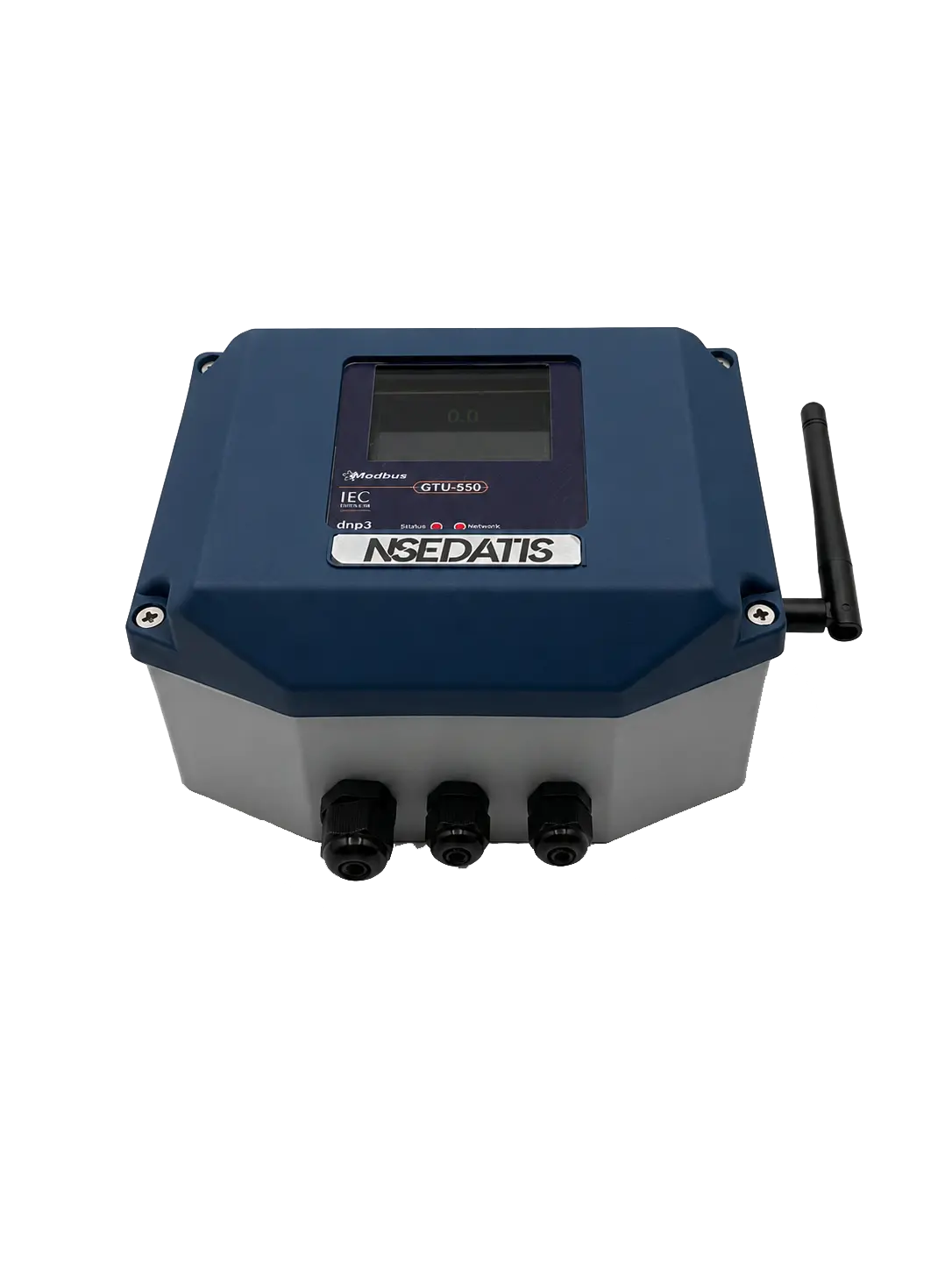

بدنه و نمایشگر دیتالاگر صنعتی GTU-550
دیتالاگر صنعتی GTU-550 با آنتن ارتباطی GSM/GPRS
نمای دیتالاگر صنعتی GTU-550 داتیس نمای زاویه‌دار دیتالاگر صنعتی GTU-550 بدنه و نمایشگر دیتالاگر صنعتی GTU-550 دیتالاگر صنعتی GTU-550 با آنتن ارتباطی GSM/GPRS
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
GTU-550
برند
DATIS
SKU
GTU-550
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

I/O 01
2AI / 2DI / 1AO / Relay

ورودی و خروجی صنعتی

مشاهده توضیحات
RS485 02
Modbus RTU M/S

ارتباط RS485

مشاهده توضیحات
Wireless 03
GSM / GPRS / APN

ارتباط از راه دور

مشاهده توضیحات
Protocols 04
IEC104 / DNP3 / Modbus

پروتکل‌های صنعتی

مشاهده توضیحات
Storage 05
SD up to 32 GB

ثبت محلی داده

مشاهده توضیحات
Protection 06
IP68

درجه حفاظت

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق GTU-550 نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور GTU-550مشاوره انتخاب مدل
Why This Product

چرا دیتالاگر صنعتی GTU-550؟

GTU-550 برای پروژه‌هایی طراحی شده که داده سنسورها و ترانسمیترهای صنعتی باید هم در محل آرشیو شوند و هم از راه دور به مرکز کنترل برسند. ترکیب I/O صنعتی، RS485، کارت SD، GSM/GPRS/APN و پروتکل‌های SCADA، یک مسیر یکپارچه برای جمع‌آوری، ثبت و انتقال داده ایجاد می‌کند.

01 ثبت محلی و آرشیو داده
02 ارسال آنلاین داده از نقاط دورافتاده
03 سازگاری با پروتکل‌های SCADA
04 اتصال مستقیم سنسورها و تجهیزات
05 مدیریت شرایط قطع ارتباط
06 تغذیه DC برای سایت‌های دورافتاده
DECISION FACTOR 01

ثبت محلی و آرشیو داده

داده‌ها روی کارت SD داخلی ثبت می‌شوند تا آرشیو محلی برای گزارش‌گیری، تحلیل روند و بررسی رویدادهای عملیاتی در دسترس باشد.
Industrial Data Logging & Remote Monitoring

نحوه عملکرد دیتالاگر صنعتی GTU-550

GTU-550 داده تجهیزات فیلد را از طریق 2 ورودی آنالوگ ایزوله 4–20mA، 2 ورودی دیجیتال و پورت RS485 Modbus RTU Master/Slave دریافت می‌کند. داده‌ها پردازش، روی نمایشگر مشاهده و بر اساس تنظیمات پروژه روی کارت SD ثبت می‌شوند.

داده‌ها می‌توانند از طریق GSM/GPRS/APN و پروتکل‌های پشتیبانی‌شده به SCADA یا سرور پروژه ارسال شوند. در زمان قطع ارتباط، ثبت محلی می‌تواند ادامه پیدا کند و نحوه ارسال داده پس از برقراری مجدد ارتباط بر اساس پیکربندی سامانه تعیین می‌شود.

دیتالاگر، دقت سنسور را تعیین نمی‌کند GTU-550 وظیفه دریافت، ثبت و انتقال داده را بر عهده دارد. دقت پارامتر اندازه‌گیری‌شده به مشخصات، نصب و کالیبراسیون سنسور یا ترانسمیتر متصل وابسته است.
32GB حافظه SD
IP68 درجه حفاظت
IEC104 پروتکل SCADA
نحوه عملکرد دیتالاگر صنعتی GTU-550
Smart Anatomy View

آناتومی دیتالاگر صنعتی GTU-550

اجزای معرفی‌شده GTU-550 شامل واحد پردازش، نمایشگر رنگی، حافظه SD، ماژول GSM/GPRS/APN، ورودی‌ها و خروجی‌های صنعتی، رابط RS485، تغذیه ایزوله و محفظه با درجه حفاظت IP68 است. این اجزا چرخه دریافت، نمایش، ثبت و انتقال داده تجهیزات ابزار دقیق را پشتیبانی می‌کنند.

آناتومی دیتالاگر صنعتی GTU-550
01 / Enclosure بدنه و محفظه اصلی محفظه مقاوم دستگاه که از بردهای الکترونیکی، نمایشگر و تجهیزات داخلی در برابر گردوغبار، رطوبت و شرایط محیطی محافظت می‌کند.
02 / LCD Display نمایشگر LCD رنگی 2.4 اینچ نمایشگر دستگاه برای مشاهده مقادیر اندازه‌گیری، وضعیت سیستم، پارامترهای ارتباطی و اطلاعات بهره‌برداری.
03 / Front Interface Panel پنل رابط کاربری بخش جلویی رابط کاربری GTU-550 که نمایشگر، اطلاعات پروتکل‌های ارتباطی و اجزای وضعیت دستگاه را در خود جای می‌دهد.
04 / Status Indicators نشانگرهای وضعیت و شبکه نشانگرهای LED برای نمایش وضعیت عملکرد دستگاه و وضعیت ارتباط شبکه و تجهیزات مخابراتی.
05 / Product Identification پلاک شناسایی محصول بخش شناسایی دستگاه شامل نشان تجاری DATIS و مشخصات ظاهری مربوط به محصول.
06 / Cable Glands گلندهای ورودی کابل ورودی‌های آب‌بندی‌شده کابل برای عبور ایمن کابل‌های تغذیه، ورودی و خروجی‌های صنعتی و خطوط ارتباطی به داخل محفظه.
07 / GSM Antenna آنتن GSM/GPRS آنتن ارتباط بی‌سیم دستگاه برای اتصال به شبکه موبایل و ارسال داده‌های پایش از طریق بستر GSM/GPRS.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای دیتالاگر صنعتی GTU-550

GTU-550 برای پروژه‌هایی کاربرد دارد که داده تجهیزات ابزار دقیق باید در محل ثبت و برای بهره‌برداری، گزارش‌گیری یا مانیتورینگ از راه دور منتقل شود. سناریوهای معرفی‌شده شامل شبکه‌های آب و فاضلاب، مخازن، ایستگاه‌های پمپاژ، خطوط انتقال، نقاط دورافتاده و معماری‌های SCADA و جمع‌آوری داده صنعتی است.

پایش دبی و فشار شبکه‌های آب و فاضلاب

دریافت و ثبت داده فلومتر و فشارسنج برای پایش دبی و فشار شبکه و انتقال اطلاعات به مرکز کنترل.

پایش سطح مخازن، چاه‌ها و حوضچه‌ها

دریافت داده سطح‌سنج یا ترانسمیتر سطح برای ثبت و ارسال مقدار سطح در مخازن، چاه‌ها و حوضچه‌ها.

ثبت داده فلومترهای مغناطیسی و التراسونیک

دریافت داده‌های دبی، توتال و وضعیت از فلومترهای سازگار از طریق رابط‌های پشتیبانی‌شده و انتقال آن‌ها به سامانه مانیتورینگ.

ایستگاه‌های پمپاژ و خطوط انتقال

جمع‌آوری پارامترهایی مانند دبی، فشار، وضعیت‌های دیجیتال و آلارم‌های عملیاتی در ایستگاه‌های پراکنده و خطوط انتقال.

مانیتورینگ نقاط دورافتاده

انتقال داده از سایت‌های فاقد شبکه کابلی از طریق GSM/GPRS/APN به سرور یا مرکز کنترل.

سامانه‌های SCADA و RTU

اتصال نقاط اندازه‌گیری به معماری‌های SCADA و RTU با استفاده از IEC104، DNP3، Modbus و RS485.

جمع‌آوری داده در سامانه‌های صنعتی

استفاده به‌عنوان لایه جمع‌آوری، ثبت و انتقال داده برای پایش زیرساخت و تحلیل داده‌های عملیاتی.

سایت‌های DC و پروژه‌های دارای پنل خورشیدی

تغذیه 9-36VDC امکان استفاده از GTU-550 را در سامانه‌های DC و با طراحی مناسب منبع تغذیه و باتری، در سایت‌های دارای پنل خورشیدی فراهم می‌کند.

TECHNICAL SPECIFICATIONS

مشخصات فنی دیتالاگر صنعتی GTU-550

مشخصات زیر مربوط به پیکربندی معرفی‌شده GTU-550 است. تعداد رله‌ها، ساختار ارتباطی، پروتکل‌ها و تجهیزات جانبی باید متناسب با معماری واقعی پروژه نهایی شوند.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه GTU-550
نام محصول دیتالاگر صنعتی GTU-550
نوع دستگاه دیتالاگر صنعتی چندمنظوره
کاربری اصلی دریافت، ثبت، ذخیره و ارسال داده تجهیزات ابزار دقیق
تجهیزات قابل اتصال فلومتر مغناطیسی، فلومتر التراسونیک، فشارسنج، سطح‌سنج، ارتفاع‌سنج، ترانسمیترها و سنسورهای محیطی
ارتباط بی‌سیم GSM / GPRS / APN Multi Connection
پروتکل‌های ارتباطی IEC104، DNP3، DNP3 Secure، Modbus TCP، Modbus RTU over TCP
ارسال پیامک بررسی وضعیت و ارسال هشدار با کدهای اختصاصی
حافظه داخلی کارت SD داخلی تا 32GB
مدت ذخیره‌سازی داده تا 5 سال؛ وابسته به پیکربندی و بازه ثبت
فرمت استخراج داده Excel
ورودی آنالوگ 2 ورودی ایزوله 4-20mA
ورودی دیجیتال 2 ورودی دیجیتال
خروجی آنالوگ 1 خروجی 4-20mA
خروجی رله تا 4 رله قابل برنامه‌ریزی، اختیاری
پورت RS485 Modbus RTU Master / Slave
نمایشگر LCD رنگی 2.4 اینچ
منبع تغذیه 9-36VDC ایزوله
درجه حفاظت IP68
قابلیت اتصال به SCADA دارد؛ از طریق IEC104، DNP3، Modbus و رابط‌های ارتباطی دستگاه
مانیتورینگ از راه دور دارد؛ از طریق GSM/GPRS/APN و سرور پروژه
قابلیت استفاده با پنل خورشیدی با طراحی مناسب منبع تغذیه و باتری 9-36VDC
رفتار هنگام قطع ارتباط ثبت محلی روی SD و ارسال پس از برقراری ارتباط، مطابق پیکربندی
گارانتی 18 ماه
خدمات پس از فروش 5 سال
FAQ

سوالات متداول

دیتالاگر صنعتی GTU-550 چیست؟

GTU-550 برای جمع‌آوری، نمایش، ثبت و انتقال داده تجهیزات ابزار دقیق طراحی شده است و می‌تواند داده را روی کارت SD ذخیره و به SCADA یا سرور پروژه ارسال کند.

چه تجهیزاتی به GTU-550 متصل می‌شوند؟

تجهیزات سازگار با 4–20mA، ورودی دیجیتال یا RS485 Modbus مانند فلومتر، فشارسنج، سطح‌سنج و ترانسمیترهای صنعتی قابل اتصال هستند.

ورودی‌ها و خروجی‌های GTU-550 چیست؟

2 ورودی آنالوگ ایزوله 4–20mA، 2 ورودی دیجیتال، 1 خروجی 4–20mA، RS485 Modbus RTU Master/Slave و تا 4 رله قابل برنامه‌ریزی اختیاری در پیکربندی معرفی‌شده وجود دارد.

GTU-550 از چه پروتکل‌هایی پشتیبانی می‌کند؟

IEC104، DNP3، DNP3 Secure، Modbus TCP و Modbus RTU over TCP معرفی شده‌اند. ارتباط RS485 نیز از Modbus RTU Master/Slave پشتیبانی می‌کند.

GTU-550 چگونه داده را از راه دور ارسال می‌کند؟

انتقال داده از طریق GSM/GPRS/APN انجام می‌شود و مقصد می‌تواند سرور پروژه یا سامانه SCADA باشد.

در زمان قطع ارتباط، داده‌ها از بین می‌روند؟

ثبت محلی روی کارت SD می‌تواند ادامه پیدا کند. نحوه ارسال داده‌های ذخیره‌شده پس از بازگشت ارتباط به پیکربندی پروژه بستگی دارد.

حافظه GTU-550 چقدر است؟

دستگاه از کارت SD تا 32GB پشتیبانی می‌کند. مدت نگهداری داده به تعداد پارامترها، حجم رکورد و بازه ثبت وابسته است.

آیا GTU-550 برای پنل خورشیدی قابل استفاده است؟

ورودی تغذیه ایزوله 9–36VDC امکان استفاده در سامانه DC را فراهم می‌کند؛ ظرفیت پنل و باتری باید بر اساس مصرف واقعی کل سایت طراحی شود.

دقت اندازه‌گیری GTU-550 چقدر است؟

GTU-550 دیتالاگر است؛ دقت پارامتر اندازه‌گیری‌شده به سنسور یا ترانسمیتر متصل، نصب و کالیبراسیون آن وابسته است.

برای سفارش GTU-550 چه اطلاعاتی لازم است؟

نوع و تعداد سنسورها، I/O موردنیاز، تعداد رله، ساختار RS485، پروتکل SCADA، تنظیمات GSM/GPRS/APN، سرور مقصد، تغذیه و شرایط محیط نصب باید مشخص شوند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول
دیتالاگر صنعتی GTU-550
مدل
GTU-550
فرم جامع پیش‌فاکتور
تکمیل فرم جامع
پاسخ‌گویی
پس از بررسی فنی اطلاعات پروژه
ثبت درخواست پیش‌فاکتور

برای پیکربندی GTU-550، معماری I/O و ارتباط پروژه را مشخص کنید

نوع و تعداد تجهیزات فیلد، سیگنال هر کانال، تعداد رله‌ها، ساختار RS485، پروتکل SCADA، روش ارتباط GSM/GPRS/APN، مشخصات سرور مقصد، منبع تغذیه و شرایط محیط نصب باید پیش از سفارش نهایی شوند.
