پایش آنلاین فشار
Online Pressure- مناسب برای
- شبکه دارای برق و ارتباط
- ویژگی اصلی
- ارسال پیوسته داده
- محدودیت مهم
- نیاز به زیرساخت تغذیه
مشاهده محصولات
آیا برای من مناسب است؟
INDUSTRIAL PRESSURE MONITORING
فشارسنجها و دیتالاگرهای فشار صنعتی
اندازهگیری، ثبت و انتقال اطلاعات فشار در شبکه و فرآیند
انتخاب فشارسنج آنلاین یا باتریمحور براساس رنج فشار، نوع سیال، محل نصب، تغذیه و معماری انتقال داده.
0محصول فعال
4مسیر انتخاب
۳مرحله تا پیشنهاد فنی
انتخاب سریع راهکار پایش فشار
نوع پایش و دسترسی به برق یا شبکه را مشخص کنید.
فشارسنج باتریمحور
Battery Powered- مناسب برای
- نقاط دورافتاده و بدون برق
- ویژگی اصلی
- ثبت دورهای طولانی
- محدودیت مهم
- دوره ارسال بر عمر باتری اثر دارد
مشاهده محصولات
آیا برای من مناسب است؟
پایش شبکه آب
Water Network- مناسب برای
- تحلیل افت و نوسان فشار
- ویژگی اصلی
- چند نقطه و تلهمتری
- محدودیت مهم
- جانمایی نقاط مهم است
مشاهده محصولات
آیا برای من مناسب است؟
فرآیند صنعتی
Process Pressure- مناسب برای
- پمپ، مخزن و خط فرآیند
- ویژگی اصلی
- رنج و اتصال متنوع
- محدودیت مهم
- سازگاری متریال بررسی شود
مشاهده محصولات
آیا برای من مناسب است؟
ENGINEERING GUIDE
معماری پایش و انتقال داده فشار
پس از مشاهده فناوریها و محصولات، جزئیات مهندسی، مقایسه، شرایط نصب و مسیر انتخاب تخصصی را بررسی کنید.
FEATURED PRESSURE MONITORING PRODUCTS
محصولات شاخص فشارسنج و دیتالاگر فشار دو راهکار برای پایش آنلاین و ثبت مستقل فشار
انتخاب میان GTU-550P و BTU-370 به نوع بهرهبرداری، نیاز به ارتباط آنلاین، منبع تغذیه، مدت پایش و معماری ثبت و انتقال داده پروژه بستگی دارد.
Product Technical Display
پنل انتخاب تجهیزات پایش فشار
Product Line Active
ONLINE PRESSURE LOGGER
Online Pressure Monitoring Platform
GTU-550P
دیتالاگر فشار آنلاین
راهکار پایش دائمی فشار برای شبکههای آب، خطوط انتقال و ایستگاههای پمپاژ؛ مناسب پروژههایی که ثبت دورهای اطلاعات و ارسال داده به زیرساخت مانیتورینگ یا سامانه SCADA مورد نیاز است.
MONITORING MODE
پایش دائمی و ثبت روند فشار
COMMUNICATION
ارسال آنلاین از طریق GSM/GPRS
DATA FUNCTION
ثبت، ذخیره و انتقال اطلاعات فشار
PROJECT USE
شبکه آب، خطوط انتقال و ایستگاه پمپاژ
مشاهده صفحه محصول
بررسی فنی پروژه
BATTERY-BASED PRESSURE LOGGER
Independent Pressure Data Logger

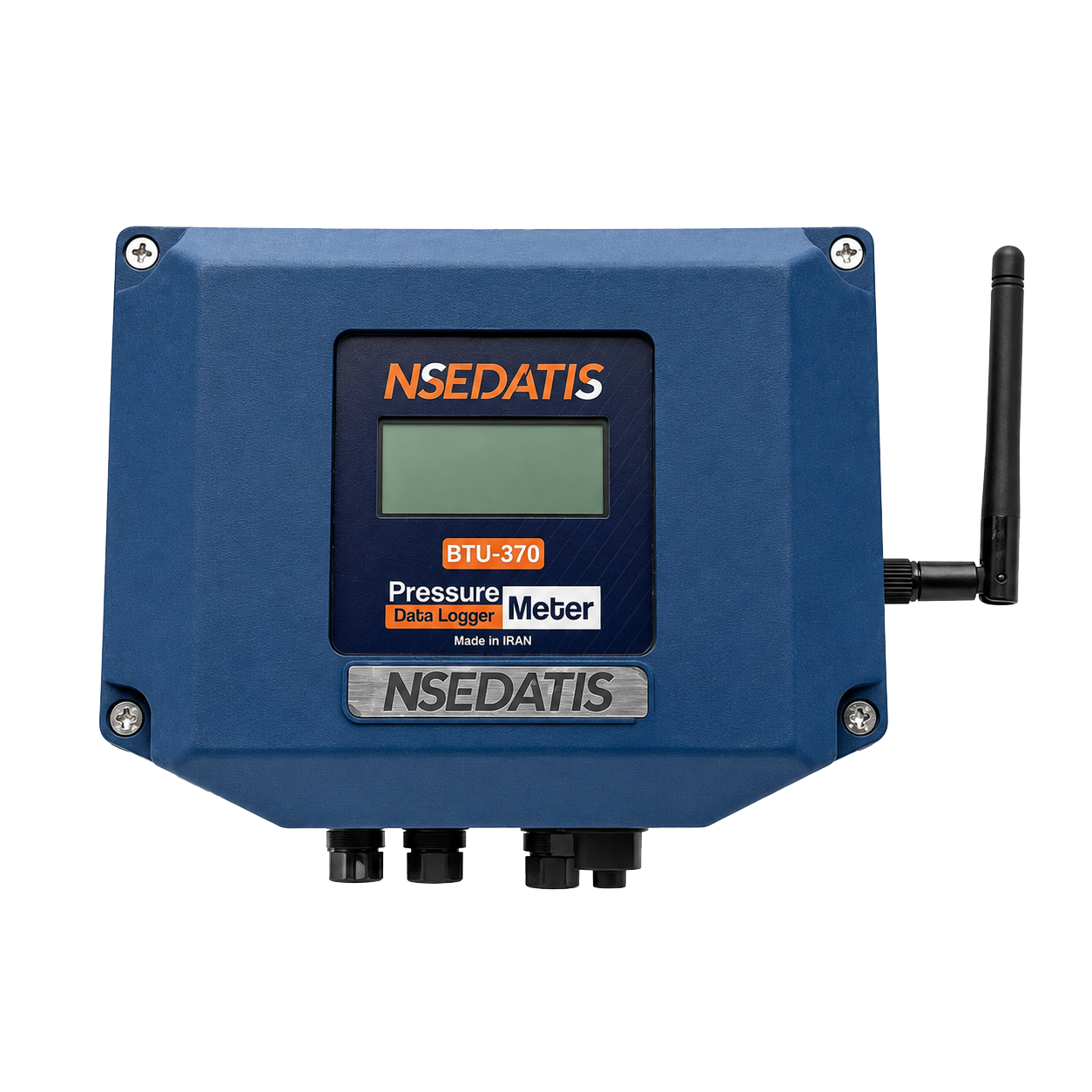

BTU-370
فشارسنج و دیتالاگر باتریمحور
تجهیز مستقل برای ثبت فشار در نقاطی که دسترسی به برق یا زیرساخت ارتباطی محدود است؛ مناسب پایش میدانی، تست شبکه و اندازهگیری طولانیمدت با نصب سریع در نقاط مختلف پروژه.
POWER ARCHITECTURE
عملکرد مستقل بر پایه باتری
DEPLOYMENT
نصب سریع و جابهجایی میان نقاط پایش
DATA FUNCTION
ثبت اطلاعات فشار برای تحلیل و گزارش
PROJECT USE
تست میدانی و پایش موقت یا بلندمدت
مشاهده صفحه محصول
بررسی فنی پروژه
GTU-550P · BTU-370 · ONLINE MONITORING · BATTERY LOGGER · PRESSURE DATA
DATIS PRESSURE PRODUCT SELECTION DECK · ACTIVE
PRESSURE LOGGER COMPARISON LEDGER
مقایسه GTU-550P و BTU-370 انتخاب میان پایش آنلاین و ثبت مستقل فشار
تفاوت اصلی این دو مدل در معماری تغذیه، نوع بهرهبرداری، ساختار ارتباطی و سناریوی استقرار است. جدول زیر مشخصات اعلامشده برای هر مدل را در یک نمای فنی مقایسه میکند.
Technical Model Comparison
دفتر مقایسه تجهیزات پایش فشار
Comparison Ready
| PARAMETER | GTU-550P | BTU-370 |
|---|---|---|
| DEVICE TYPE نوع دستگاه | فشارسنج صنعتی با دیتالاگر داخلی و پایش آنلاین | فشارسنج و دیتالاگر فشار باتریمحور |
| PRIMARY USE کاربرد اصلی | مانیتورینگ آنلاین و پایش دائمی فشار | پایش نقاط فاقد برق و پروژههای میدانی |
| POWER SUPPLY منبع تغذیه | 9 تا 36 ولت DC |
باتری داخلی قابل شارژ یا غیرقابل شارژ |
| INTERNAL MEMORY حافظه داخلی | کارت SD تا 32GB | کارت SD تا 32GB |
| COMMUNICATION ارتباطات | APN، GSM و GPRS | GPRS، پیامک و اتصال به Datis SCADA |
| PROTOCOLS پروتکلها |
IEC104، Modbus TCP، DNP3 و RS485 Modbus RTU
|
ارسال داده از طریق GPRS، پیامک و اتصال به Datis SCADA
|
| I/O INTERFACE ورودی و خروجی | دو ورودی آنالوگ، دو ورودی دیجیتال، خروجی 4–20mA و رله | رابط GX16-6 و USB Type-C |
| DISPLAY نمایشگر | LCD رنگی 2.4 اینچ | LCD سونسگمنت 3.5 رقمی |
| PROTECTION درجه حفاظت | IP68 |
IP68 |
| DEPLOYMENT مناسب برای | شبکه آب و فاضلاب، ایستگاه پمپاژ، SCADA، اتوماسیون و فرآیندهای صنعتی | چاهها، حوضچههای زیرزمینی، نقاط دورافتاده، نشتییابی و پایش موقت |
ONLINE MONITORING ROUTE
برای پایش دائمی، پروتکلهای صنعتی و اتصال مستقیم به SCADA،
مدل GTU-550P گزینه مناسبتری است.
BATTERY DEPLOYMENT ROUTE
برای نقاط فاقد برق و پروژههای مستقل یا میدانی،
مدل BTU-370 انتخاب کاربردیتری خواهد بود.
GTU-550P · BTU-370 · ONLINE MONITORING · BATTERY POWER · SCADA · FIELD DEPLOYMENT
DATIS PRESSURE LOGGER COMPARISON · READY
PRESSURE INSTRUMENT CONFIGURATION PATH
راهنمای خرید فشارسنج صنعتی هشت تصمیم مهندسی پیش از انتخاب سنسور، دیتالاگر و معماری مانیتورینگ
انتخاب تجهیزات پایش فشار فقط بر اساس نام مدل یا قیمت انجام نمیشود. محدوده کاری، فشارهای لحظهای، نوع سیال، اتصال فرآیندی، شرایط محیطی، منبع تغذیه و نیاز پروژه به ثبت یا انتقال داده باید همزمان بررسی شوند.
Engineering Selection Sequence
مسیر انتخاب تجهیزات پایش فشار
Selection Active
01
Monitoring Scenario
نوع پایش و مدت بهرهبرداری
ابتدا مشخص کنید پایش دائمی و آنلاین است یا اندازهگیری میدانی و مستقل. این تصمیم، انتخاب میان تجهیز آنلاین، دیتالاگر باتریمحور یا سنسور ساده را تعیین میکند.
SCENARIO
02
Pressure Range
رنج کاری و فشارهای لحظهای
رنج سنسور باید فشار معمول را با تفکیک مناسب پوشش دهد و در برابر بیشینه فشار و ضربههای احتمالی فرآیند حاشیه اطمینان داشته باشد.
RANGE
03
Accuracy and Stability
دقت، تفکیکپذیری و پایداری
سطح دقت باید با هدف پروژه هماهنگ باشد؛ کنترل عمومی شبکه، تحلیل نوسان، تست عملکرد و کالیبراسیون به الزامات یکسانی نیاز ندارند.
ACCURACY
04
Media Compatibility
نوع سیال و سازگاری متریال
نوع سیال، دما، خورندگی و احتمال رسوب باید با بخشهای در تماس سنسور و ساختار آببندی تجهیز سازگار باشند.
MEDIA
05
Mechanical Installation
اتصال فرآیندی و محل نصب
نوع رزوه یا اتصال، فضای نصب، جهت قرارگیری، لرزش خط، شرایط محیطی و دسترسی برای سرویس باید پیش از سفارش تعیین شوند.
INSTALLATION
06
Power Architecture
منبع تغذیه و استقلال تجهیز
در نقاط دارای برق میتوان از سامانه پایش آنلاین استفاده کرد. برای نقاط دورافتاده یا فاقد برق، معماری باتریمحور و مصرف انرژی اهمیت بیشتری دارد.
POWER
07
Data Logging
دوره ثبت، حافظه و گزارشگیری
فاصله زمانی نمونهبرداری، ظرفیت حافظه، مدت نگهداری داده و روش استخراج گزارش باید بر اساس هدف تحلیل فشار مشخص شوند.
DATA LOGGING
08
Communication Architecture
انتقال داده و اتصال به SCADA
برای پایش مرکزی، نوع خروجی، شبکه مخابراتی، پروتکل، هشداردهی و نحوه اتصال به دیتالاگر، PLC یا سامانه SCADA بررسی میشود.
COMMUNICATION
FINAL SELECTION RULE
تجهیز مناسب مدلی است که رنج و دقت آن با فرآیند هماهنگ باشد، در محیط نصب پایدار بماند و ساختار تغذیه، ثبت و انتقال داده مورد نیاز پروژه را پوشش دهد.
SCENARIO · RANGE · ACCURACY · MEDIA · INSTALLATION · POWER · LOGGING · COMMUNICATION
DATIS PRESSURE INSTRUMENT CONFIGURATION PATH · READY
PRESSURE MEASUREMENT & DATA LIFECYCLE BLUEPRINT
فشارسنج صنعتی چیست؟ اندازهگیری، ثبت و انتقال داده فشار در زیرساختهای صنعتی
فشارسنج صنعتی برای پایش فشار سیالات در خطوط انتقال، شبکههای توزیع، مخازن، ایستگاههای پمپاژ و فرآیندهای صنعتی استفاده میشود. در مدلهای مجهز، داده فشار علاوه بر نمایش محلی، ثبت و به سامانههای مانیتورینگ منتقل میشود.
Technical Definition
Industrial Pressure Monitoring
01
تبدیل فشار فرآیند به داده قابل نمایش و تحلیل
فشارسنج صنعتی فشار واردشده از سیال یا فرآیند را دریافت و به مقدار قابل نمایش یا سیگنال قابل پردازش تبدیل میکند. این داده برای کنترل عملکرد شبکه، بررسی افت و نوسان فشار، ارزیابی ایستگاههای پمپاژ و تشخیص شرایط غیرعادی استفاده میشود.
System Definition
قابلیت ثبت، هشداردهی و انتقال آنلاین داده به مدل تجهیز،
نوع خروجی و معماری ارتباطی پروژه وابسته است.
Operational Pressure Data Path
چرخه اندازهگیری و مدیریت داده فشار
Measurement Active
01
Pressure Sensing
SENSE
دریافت فشار از خط
المان حسگر فشار سیال را دریافت و آن را به سیگنال متناسب تبدیل میکند.
02
Signal Conditioning
DISPLAY
پردازش و نمایش مقدار
سیگنال سنسور تقویت و پردازش میشود تا مقدار فشار بهصورت پایدار نمایش داده شود.
03
Pressure Data Logging
LOG
ثبت روند تغییرات فشار
در مدلهای دارای حافظه، فشار و زمان اندازهگیری برای تحلیل و گزارش ذخیره میشوند.
04
Remote Monitoring
TRANSMIT
انتقال به سامانه پایش
در مدلهای مجهز، داده برای دیتالاگر، PLC، تلهمتری یا سامانه SCADA ارسال میشود.
PRESSURE SENSOR · DISPLAY · DATA LOGGING · TELEMETRY · SCADA
DATIS INDUSTRIAL PRESSURE CATEGORY · ONLINE
INDUSTRIAL PRESSURE DEPLOYMENT ATLAS
کاربردهای فشارسنج و دیتالاگر فشار صنعتی پایش، ثبت و تحلیل فشار در نقاط حیاتی شبکه و فرآیند
تجهیزات پایش فشار در خطوط انتقال، شبکههای توزیع، ایستگاههای پمپاژ، مخازن و فرآیندهای صنعتی برای کنترل شرایط بهرهبرداری، بررسی نوسانات، ثبت رخدادها و تصمیمگیری مبتنی بر داده استفاده میشوند.
PRESSURE MONITORING CORE
اندازهگیری، ثبت و تحلیل داده فشار
خطوط انتقال آب و فاضلاب
پایش فشار در نقاط حساس خطوط اصلی برای بررسی افت فشار، نوسانهای غیرعادی و وضعیت عملکرد شبکه در شرایط مختلف بهرهبرداری.
PIPELINE
PRESSURE TREND
NETWORK CONTROL
ایستگاههای پمپاژ
اندازهگیری فشار ورودی و خروجی پمپها برای ارزیابی عملکرد، تشخیص شرایط غیرعادی و مقایسه رفتار ایستگاه در بازههای زمانی مختلف.
PUMP INLET
PUMP OUTLET
PERFORMANCE
مخازن و تأسیسات ذخیره
پایش فشار خطوط ورودی و خروجی مخازن و تجهیزات وابسته برای کنترل وضعیت انتقال، توزیع و شرایط عملیاتی تأسیسات ذخیره.
RESERVOIR
INLET / OUTLET
OPERATION
خطوط و فرآیندهای صنعتی
کنترل فشار سیالات در نقاط مهم فرآیند برای حفظ شرایط کاری، بررسی عملکرد تجهیزات و مستندسازی رفتار سیستم در زمان بهرهبرداری.
PROCESS LINE
EQUIPMENT
SAFETY REVIEW
مانیتورینگ آنلاین و SCADA
در مدلهای دارای خروجی و ارتباطات مناسب، داده فشار برای ثبت مرکزی، هشداردهی، تحلیل و نمایش در دیتالاگر، PLC یا سامانه SCADA ارسال میشود.
TELEMETRY
DATA LOGGER
SCADA
پایش موقت و گزارشگیری دورهای
ثبت فشار در بازههای کوتاه یا بلند برای ممیزی شبکه، تحلیل روند، بررسی نقاط مسئلهدار و تهیه گزارش فنی پیش از تصمیم اجرایی.
FIELD TEST
PERIODIC REPORT
PRESSURE AUDIT
PIPELINE · PUMPING STATION · RESERVOIR · PROCESS · TELEMETRY · FIELD AUDIT
DATIS INDUSTRIAL PRESSURE DEPLOYMENT ATLAS · ACTIVE
سوالات متداول فشارسنج صنعتی
پاسخهای کوتاه و کاربردی برای تصمیمگیری خرید و انتخاب فناوری مناسب.
01فشارسنج آنلاین یا باتریمحور انتخاب کنیم؟
برای نقاط دارای برق و نیازمند ارسال پیوسته، مدل آنلاین مناسبتر است. در نقاط دورافتاده یا بدون برق، مدل باتریمحور با دوره ثبت و ارسال بهینه انتخاب بهتری است.
مشاهده محصولات مرتبط02برای انتخاب رنج فشار چه نکتهای مهم است؟
رنج سنسور باید فشار کاری، نوسانها و ضربههای احتمالی را پوشش دهد. انتخاب رنج بسیار بزرگ میتواند رزولوشن و حساسیت اندازهگیری را کاهش دهد.
مشاهده محصولات مرتبط03آیا امکان ثبت و ارسال داده وجود دارد؟
بله. مدلهای دیتالاگر فشار میتوانند اطلاعات را در حافظه ذخیره و از طریق شبکه یا پروتکلهای صنعتی به مرکز پایش ارسال کنند.
مشاهده محصولات مرتبط04اتصال فرآیندی چگونه انتخاب میشود؟
نوع رزوه یا اتصال براساس خط، فشار، سیال، استاندارد پروژه و شرایط نصب انتخاب میشود. سازگاری متریال قسمت در تماس با سیال نیز باید بررسی شود.
مشاهده محصولات مرتبط05قیمت فشارسنج صنعتی چگونه محاسبه میشود؟
رنج و دقت، نوع تغذیه، دیتالاگر داخلی، ارتباطات، درجه حفاظت، اتصال فرآیندی و تجهیزات جانبی روی قیمت اثر میگذارند.
مشاهده محصولات مرتبط
PROJECT REVIEW
برای انتخاب فشارسنج و دیتالاگر فشار نیاز به مشاوره دارید؟
رنج فشار، نوع سیال، محل نصب، منبع تغذیه و روش انتقال داده را ارسال کنید تا راهکار مناسب پیشنهاد شود.
