فلومترهای مغناطیسی Electromagnetic Flow Meter

فلومتر مغناطیسی DMF606

فلومتر الکترومغناطیسی صنعتی برای اندازه‌گیری دقیق دبی سیالات رسانا

فلومتر مغناطیسی DMF606 یک دبی‌سنج الکترومغناطیسی صنعتی است که بر پایه قانون القای فارادی، دبی سیالات رسانا را با دقت و پایداری بالا اندازه‌گیری می‌کند. این تجهیز بدون قطعات متحرک و بدون ایجاد افت فشار، گزینه‌ای ایده‌آل برای صنایع آب و فاضلاب، شیمیایی، غذایی، نیروگاهی و فرآیندهای صنعتی محسوب می‌شود. DMF606 با پشتیبانی از پروتکل‌های صنعتی، قابلیت اتصال به PLC و SCADA، کلاس حفاظتی تا IP68 و امکان سفارشی‌سازی متریال الکترود و لاینینگ، پاسخگوی نیاز پروژه‌های صنعتی و زیرساختی است.

دقت اندازه‌گیری±0.5%
بدون افت فشار0 Pa
سایزهای قابل ارائهDN15–DN2000
ارتباط صنعتیRS485 Modbus
شروع قیمت از
۴۶۰٬۰۰۰٬۰۰۰ ریال
قیمت نهایی بر اساس سایز فلومتر، متریال الکترود، نوع لاینینگ، کلاس حفاظتی و امکانات ارتباطی قابل تعیین است.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه
فلومتر مغناطیسی | خرید فلومتر مغناطیسی
کنتور آب مغناطیسی | فلومتر الکترومغناطیسی
دبی سنج مگنتیک |خرید کنتور مغناطیسی
دبی سنج مگنتیک |خرید کنتور مغناطیسی
کنتور آب مغناطیسی | فلومتر الکترومغناطیسی
فلومتر مغناطیسی | خرید فلومتر مغناطیسی کنتور آب مغناطیسی | فلومتر الکترومغناطیسی دبی سنج مگنتیک |خرید کنتور مغناطیسی دبی سنج مگنتیک |خرید کنتور مغناطیسی کنتور آب مغناطیسی | فلومتر الکترومغناطیسی
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
DMF606
برند
DATIS
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Accuracy 01
±0.5%

دقت اندازه‌گیری

مشاهده توضیحات
No Pressure Loss 02
0 Pa

بدون افت فشار

مشاهده توضیحات
Pipe Size 03
DN15–DN2000

سایزهای قابل ارائه

مشاهده توضیحات
Communication 04
RS485 Modbus

ارتباط صنعتی

مشاهده توضیحات
Protection 05
IP68

درجه حفاظت

مشاهده توضیحات
No Moving Parts 06
Maintenance Free

نگهداری حداقلی

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق DMF606 نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور DMF606مشاوره انتخاب مدل
Why This Product

چرا فلومتر مغناطیسی DMF606؟

DMF606 با بهره‌گیری از فناوری اندازه‌گیری الکترومغناطیسی، دبی سیالات رسانا را بدون ایجاد افت فشار و بدون استفاده از قطعات مکانیکی متحرک اندازه‌گیری می‌کند. دقت بالا، پایداری طولانی‌مدت، قابلیت اتصال به سامانه‌های مانیتورینگ صنعتی و طراحی مقاوم برای شرایط سخت، این فلومتر را به انتخابی مطمئن برای صنایع آب، فاضلاب، شیمیایی، غذایی و نیروگاهی تبدیل کرده است.

01 اندازه‌گیری بدون افت فشار
02 دقت و پایداری بالا
03 بدون قطعات مکانیکی متحرک
04 یکپارچه با سیستم‌های اتوماسیون
05 طراحی مقاوم برای محیط‌های صنعتی
06 طراحی و تولید مهندسی‌شده در ایران
DECISION FACTOR 01

اندازه‌گیری بدون افت فشار

به دلیل نبود مانع یا قطعات متحرک در مسیر جریان، سیال بدون افت فشار اضافی از داخل فلومتر عبور می‌کند و راندمان سیستم حفظ می‌شود.
Electromagnetic Flow Measurement

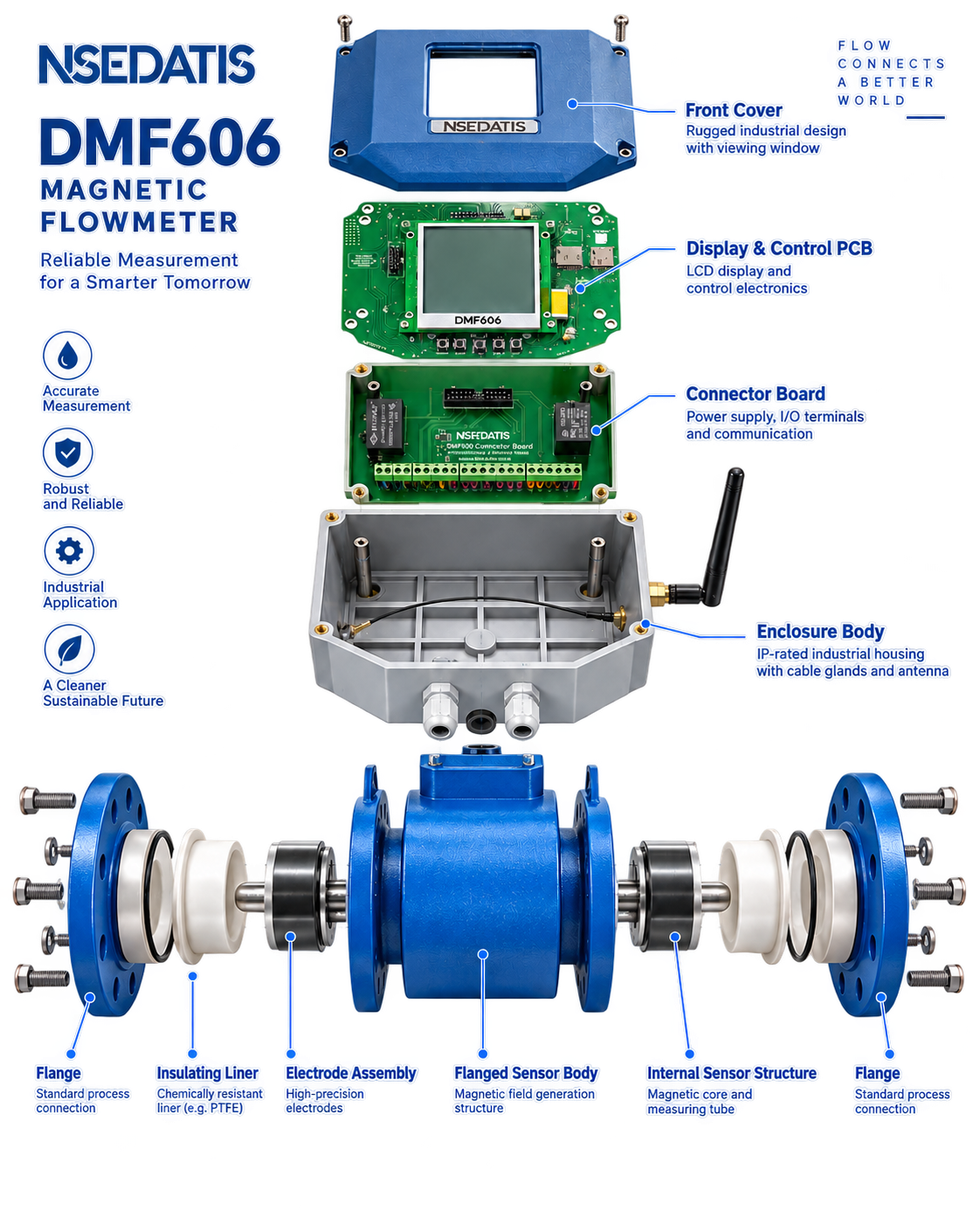

نحوه عملکرد فلومتر مغناطیسی DMF606

فلومتر مغناطیسی DMF606 بر اساس قانون القای الکترومغناطیسی فارادی عمل می‌کند. با عبور سیال رسانا از داخل میدان مغناطیسی ایجاد شده توسط سیم‌پیچ‌های سنسور، ولتاژی متناسب با سرعت جریان در الکترودها القا می‌شود.

واحد الکترونیکی دستگاه ولتاژ القا شده را پردازش کرده و آن را به مقدار دبی لحظه‌ای، حجم تجمعی و سایر پارامترهای اندازه‌گیری تبدیل می‌کند. اطلاعات نهایی از طریق نمایشگر، خروجی‌های صنعتی و پروتکل‌های ارتباطی برای PLC، RTU و سامانه‌های SCADA قابل استفاده است.

مزیت فناوری الکترومغناطیسی از آنجا که هیچ قطعه مکانیکی در مسیر جریان وجود ندارد، فلومتر بدون ایجاد افت فشار، با حداقل استهلاک و دقت بالا، اندازه‌گیری پایدار دبی سیالات رسانا را در بلندمدت فراهم می‌کند.
±0.5% دقت اندازه‌گیری
0 Pa افت فشار
IP68 درجه حفاظت سنسور
نحوه عملکرد فلومتر مغناطیسی DMF606
Smart Anatomy View

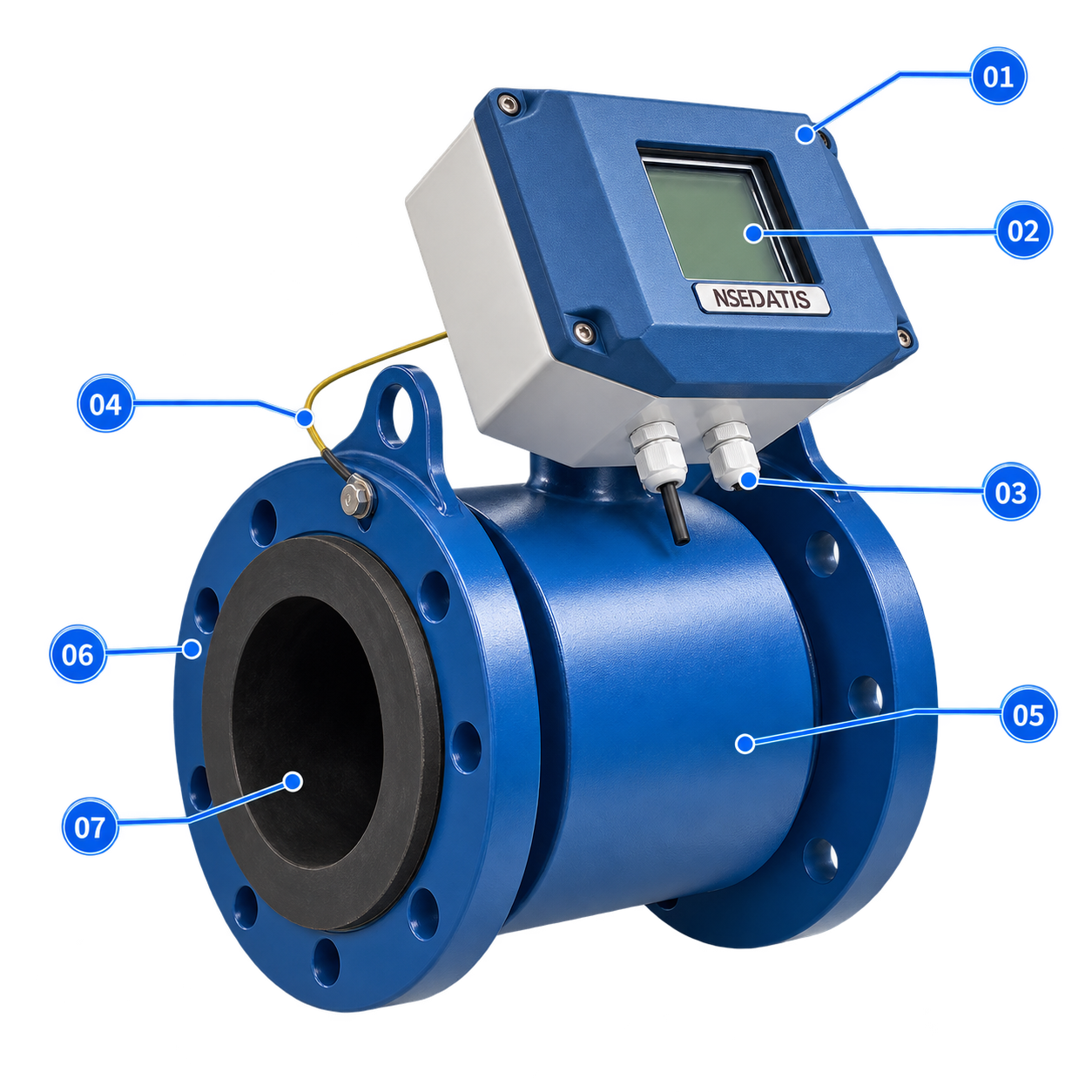

آناتومی فلومتر مغناطیسی DMF606

فلومتر مغناطیسی DMF606 از مجموعه‌ای از اجزای مکانیکی و الکترونیکی تشکیل شده است که هر کدام نقش مهمی در اندازه‌گیری دقیق دبی سیالات رسانا دارند. در تصویر زیر مهم‌ترین بخش‌های دستگاه و وظیفه هر قسمت نمایش داده شده است.

آناتومی فلومتر مغناطیسی DMF606
01 / Front Cover قاب جلویی نمایشگر پوشش جلویی واحد نمایش و الکترونیک که از بخش نمایشگر و اجزای داخلی در برابر گردوغبار، رطوبت و ضربه‌های محیطی محافظت می‌کند.
02 / LCD Display نمایشگر LCD صفحه‌نمایش دستگاه برای مشاهده دبی لحظه‌ای، حجم تجمعی، وضعیت کاری، هشدارها و سایر اطلاعات بهره‌برداری فلومتر.
03 / Cable Glands گلندهای کابل ورودی‌های آب‌بند کابل که برای عبور ایمن سیم‌ها و حفظ حفاظت مکانیکی و آب‌بندی محفظه استفاده می‌شوند.
04 / Grounding Wire سیم ارت / اتصال هم‌بندی سیم اتصال زمین بین بدنه سنسور و بخش الکترونیکی که برای هم‌بندی الکتریکی، کاهش نویز و افزایش ایمنی سیستم به‌کار می‌رود.
05 / Flowtube Body بدنه فلومتر مغناطیسی بدنه اصلی سنسور که میدان مغناطیسی و مسیر اندازه‌گیری سیال را در خود جای می‌دهد و بخش اصلی اندازه‌گیری دبی را تشکیل می‌دهد.
06 / Flanged Connection اتصال فلنجی فلنج‌های ورودی و خروجی برای نصب فلومتر در خط لوله و اتصال مکانیکی ایمن به سیستم پایپینگ
07 / Insulating Liner لاینر عایق داخلی پوشش داخلی غیرهادی داخل لوله اندازه‌گیری که سیال از آن عبور می‌کند و برای عملکرد صحیح فلومتر مغناطیسی و محافظت از بدنه در تماس با سیال ضروری است.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای فلومتر مغناطیسی DMF606

فلومتر مغناطیسی DMF606 برای اندازه‌گیری دقیق دبی سیالات رسانا در صنایع مختلف طراحی شده است. این تجهیز با دقت بالا، عدم ایجاد افت فشار و قابلیت اتصال به سامانه‌های مانیتورینگ، راهکاری قابل اعتماد برای پروژه‌های صنعتی، تأسیسات زیربنایی و خطوط انتقال محسوب می‌شود.

شبکه‌های آب و فاضلاب

اندازه‌گیری دبی آب شرب، آب خام، پساب و فاضلاب در خطوط انتقال، تصفیه‌خانه‌ها و شبکه‌های توزیع.

صنایع شیمیایی و پتروشیمی

اندازه‌گیری دقیق انواع سیالات رسانا، محلول‌های شیمیایی، اسیدها و بازها در فرآیندهای صنعتی.

صنایع غذایی و دارویی

کنترل و اندازه‌گیری دبی شیر، آب، نوشیدنی‌ها، محلول‌های فرآوری و سایر سیالات بهداشتی.

نیروگاه‌ها و صنایع انرژی

پایش جریان آب خنک‌کننده، آب تغذیه، مدارهای فرآیندی و سایر سیالات رسانا در واحدهای تولید انرژی.

معادن و صنایع معدنی

اندازه‌گیری دبی دوغاب، آب صنعتی و سیالات فرآیندی در کارخانه‌های فرآوری مواد معدنی و معادن.

اتوماسیون و مانیتورینگ صنعتی

انتقال اطلاعات دبی به PLC، RTU، DCS و سامانه‌های SCADA برای کنترل، ثبت و مدیریت هوشمند فرآیندهای صنعتی.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر مغناطیسی DMF606

فلومتر مغناطیسی DMF606 برای اندازه‌گیری دقیق دبی سیالات رسانا در کاربردهای صنعتی و تأسیساتی طراحی شده است. این تجهیز با بهره‌گیری از فناوری اندازه‌گیری الکترومغناطیسی، امکان اندازه‌گیری پایدار، بدون افت فشار و با قابلیت اتصال به سامانه‌های کنترل و مانیتورینگ را فراهم می‌کند.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه DMF606
نوع تجهیز فلومتر الکترومغناطیسی صنعتی
فناوری اندازه‌گیری Electromagnetic Flow Measurement
نوع سیال مایعات رسانا
دقت اندازه‌گیری ±0.5% از مقدار اندازه‌گیری
رنج سرعت جریان 0.1 تا 15 متر بر ثانیه
سایز اسمی DN15 تا DN2000
خروجی آنالوگ 4-20 mA
ارتباط دیجیتال RS485 / Modbus RTU
خروجی پالس و رله قابل پشتیبانی
نمایشگر LCD گرافیکی رنگی
متریال الکترود SS316L، Hastelloy C، Titanium، Tantalum و Platinum (بسته به سفارش)
لاینینگ سنسور PTFE، FEP، Neoprene، Rubber و Polyurethane
درجه حفاظت سنسور: IP68 | ترانسمیتر: IP66
منبع تغذیه 24VDC یا 220VAC
دمای سیال بسته به نوع لاینینگ و متریال الکترود
اتصال به سیستم‌های کنترل PLC، RTU، DCS و SCADA
کاربرد آب، فاضلاب، صنایع شیمیایی، غذایی، دارویی، نیروگاهی و معدنی
گارانتی 18 ماه گارانتی و 5 سال خدمات پس از فروش
FAQ

سوالات متداول

فلومتر مغناطیسی DMF606 برای اندازه‌گیری چه سیالاتی مناسب است؟

DMF606 برای اندازه‌گیری دبی انواع مایعات رسانا مانند آب، فاضلاب، اسیدها، بازها، دوغاب‌ها، محلول‌های شیمیایی و بسیاری از سیالات صنعتی طراحی شده است.

آیا فلومتر مغناطیسی برای اندازه‌گیری گاز یا بخار مناسب است؟

خیر. فلومتر مغناطیسی تنها برای مایعاتی که هدایت الکتریکی کافی دارند قابل استفاده است و برای گازها، بخار و مایعات نارسانا مناسب نیست.

آیا DMF606 باعث افت فشار در خط لوله می‌شود؟

خیر. به دلیل نبود قطعات متحرک یا موانع در مسیر جریان، این فلومتر هیچ افت فشار قابل توجهی در سیستم ایجاد نمی‌کند.

دقت اندازه‌گیری فلومتر DMF606 چقدر است؟

فلومتر DMF606 با دقت اندازه‌گیری تا ±0.5 درصد، امکان اندازه‌گیری پایدار و قابل اعتماد دبی را در کاربردهای صنعتی فراهم می‌کند.

آیا این فلومتر به PLC و SCADA متصل می‌شود؟

بله. DMF606 از خروجی‌های صنعتی و پروتکل Modbus RTU پشتیبانی می‌کند و به راحتی با PLC، RTU، DCS و سامانه‌های SCADA یکپارچه می‌شود.

آیا جهت نصب فلومتر اهمیت دارد؟

بله. برای دستیابی به حداکثر دقت، فلومتر باید مطابق دستورالعمل نصب شده و محل نصب به گونه‌ای انتخاب شود که لوله در زمان اندازه‌گیری کاملاً از سیال پر باشد.

آیا امکان انتخاب متریال الکترود و لاینینگ وجود دارد؟

بله. بسته به نوع سیال، دما، فشار و شرایط فرآیند، متریال الکترود و لاینینگ فلومتر قابل انتخاب و سفارشی‌سازی است.

فلومتر DMF606 در چه سایزهایی تولید می‌شود؟

این فلومتر در سایزهای مختلف متناسب با نیاز پروژه و قطر خط لوله قابل ارائه است و برای کاربردهای صنعتی کوچک تا خطوط انتقال با قطر بالا مناسب است.

آیا فلومتر مغناطیسی نیاز به سرویس دوره‌ای دارد؟

به دلیل نداشتن قطعات مکانیکی متحرک، نیاز به سرویس و نگهداری این فلومتر بسیار کم است. با این حال، بازدیدهای دوره‌ای و بررسی وضعیت الکترودها و اتصالات برای حفظ عملکرد مطلوب توصیه می‌شود.

گارانتی و خدمات پس از فروش DMF606 چگونه است؟

فلومتر مغناطیسی DMF606 همراه با 18 ماه گارانتی و 5 سال خدمات پس از فروش توسط داتیس ارائه می‌شود تا مشتریان از پشتیبانی فنی و تأمین قطعات در طول بهره‌برداری اطمینان داشته باشند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول
فلومتر مغناطیسی DMF606
مدل
DMF606
فرم جامع پیش‌فاکتور
تکمیل فرم جامع
پاسخ‌گویی
پس از بررسی فنی اطلاعات پروژه
ثبت درخواست پیش‌فاکتور

برای انتخاب فلومتر مناسب پروژه خود با کارشناسان داتیس مشورت کنید

انتخاب فلومتر مناسب به عواملی مانند نوع سیال، هدایت الکتریکی، قطر خط لوله، دمای فرآیند، فشار کاری و شرایط نصب بستگی دارد. کارشناسان فنی داتیس آماده‌اند تا با بررسی مشخصات پروژه، مناسب‌ترین مدل DMF606 و متریال الکترود، لاینینگ و اتصالات فرآیندی را برای دستیابی به بالاترین دقت و طول عمر تجهیز پیشنهاد دهند.
