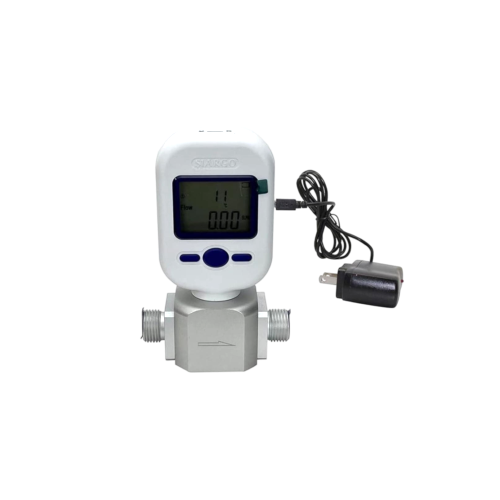

Industrial Gas Flow Meter

فلومتر گاز صنعتیفلومتر گاز دیجیتال صنعتی با فناوری MEMS برای اندازه‌گیری دقیق جریان گازهای خشک و غیرخورنده

فلومتر گاز صنعتی داتیس یک دبی‌سنج دیجیتال دقیق برای اندازه‌گیری و پایش جریان گاز در سیستم‌های صنعتی، آزمایشگاهی، پزشکی، HVAC و خطوط تولید است. این تجهیز با بهره‌گیری از فناوری MEMS، جریان گازهای خشک و غیرخورنده مانند هوا، اکسیژن، نیتروژن، دی‌اکسیدکربن و بسیاری از گازهای صنعتی را با دقت بالا اندازه‌گیری می‌کند. پشتیبانی از خروجی‌های 4-20mA و RS485 Modbus، نمایشگر دیجیتال، بدنه مقاوم، کلاس حفاظتی IP65 و قابلیت اتصال به PLC، SCADA و سیستم‌های مانیتورینگ، این فلومتر را برای پروژه‌های کنترل مصرف، پایش فرآیند و مدیریت انرژی به گزینه‌ای حرفه‌ای تبدیل می‌کند.

فناوری اندازه‌گیریMEMS

رنج اندازه‌گیری0.1-300 L/min

دقت اندازه‌گیری±1.5%

نوع گاز قابل اندازه‌گیریDry Non-Corrosive

بازه قیمت محصول

۵۰۰٬۰۰۰٬۰۰۰ ریال

قیمت نهایی بر اساس سایز اتصال، رنج دبی، نوع گاز، فشار کاری، نوع خروجی، شرایط نصب، کالیبراسیون و نیاز پروژه قابل تغییر است. در صفحه محصول، قیمت‌های سایزی شامل 1/2 اینچ: 30,800,000 ریال، 3/8 اینچ: 33,000,000 ریال، 1 اینچ: 35,300,000 ریال، 1 و 1/2 اینچ: 37,900,000 ریال و قیمت اصلی نمایش محصول 39,595,000 ریال درج شده است.

دریافت مشاوره فنی استعلام قیمت دانلود کاتالوگ

۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

⌕

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول در یک نگاه؛ مقدار اصلی، عنوان و توضیح کاربردی هر مشخصه بدون نیاز به Hover نمایش داده می‌شود.

Technology 01

MEMS

فناوری اندازه‌گیری

حسگر میکروالکترومکانیکی دقیق

این فلومتر با فناوری MEMS جریان گاز را با مصرف انرژی پایین، ابعاد کامپکت و دقت مناسب صنعتی اندازه‌گیری می‌کند.

Flow Range 02

0.1-300 L/min

رنج اندازه‌گیری

مناسب دبی‌های کم تا متوسط

رنج اندازه‌گیری 0.1 تا 300 لیتر بر دقیقه، این محصول را برای کاربردهای آزمایشگاهی، صنعتی، پزشکی، HVAC و پایش مصرف گاز مناسب می‌کند.

Accuracy 03

±1.5%

دقت اندازه‌گیری

دقت مناسب کنترل فرآیند

دقت اندازه‌گیری ±1.5 درصد مقدار خوانده‌شده باعث می‌شود دستگاه برای کنترل مصرف، پایش فرآیند و اندازه‌گیری جریان گازهای خشک کاربردی باشد.

Gas Type 04

Dry Non-Corrosive

نوع گاز قابل اندازه‌گیری

گازهای خشک و غیرخورنده

این فلومتر برای گازهای خشک و غیرخورنده مانند هوا، اکسیژن، نیتروژن، دی‌اکسیدکربن و گازهای صنعتی مشابه مناسب است.

Output 05

4-20mA / RS485

خروجی‌های صنعتی

اتصال به PLC و SCADA

پشتیبانی از خروجی 4-20mA و RS485 Modbus امکان اتصال دستگاه به PLC، دیتالاگر، SCADA، BMS و سامانه‌های مانیتورینگ را فراهم می‌کند.

Protection 06

IP65

کلاس حفاظتی

مناسب محیط صنعتی

کلاس حفاظتی IP65 و طراحی مقاوم دستگاه، استفاده از آن را در محیط‌های صنعتی، خطوط تولید و سیستم‌های پایش گاز قابل اعتمادتر می‌کند.

Why This Product

چرا فلومتر گاز صنعتی داتیس؟

اندازه‌گیری جریان گاز در صنایع فرآیندی، آزمایشگاه‌ها، تجهیزات پزشکی، سیستم‌های HVAC و خطوط تولید نیازمند تجهیزی دقیق، پایدار و قابل اتصال به سیستم‌های کنترلی است. فلومتر گاز صنعتی داتیس با فناوری MEMS، خروجی 4-20mA و RS485 Modbus، نمایشگر دیجیتال، بدنه مقاوم و قابلیت اندازه‌گیری گازهای خشک و غیرخورنده، راهکاری مناسب برای پایش مصرف، کنترل فرآیند، بهینه‌سازی انرژی و مانیتورینگ جریان گاز محسوب می‌شود.

اندازه‌گیری دقیق جریان گاز

دقت ±1.5 درصد مقدار خوانده‌شده، دستگاه را برای کنترل مصرف و پایش جریان گاز در پروژه‌های صنعتی و آزمایشگاهی مناسب می‌کند.

فناوری MEMS با مصرف انرژی پایین

استفاده از حسگرهای میکروالکترومکانیکی باعث کوچک‌تر شدن تجهیز، کاهش مصرف انرژی و افزایش پایداری اندازه‌گیری در رنج‌های مختلف جریان می‌شود.

قابل اتصال به سیستم‌های کنترلی

خروجی‌های 4-20mA و RS485 Modbus امکان اتصال مستقیم به PLC، SCADA، دیتالاگر و سامانه‌های مانیتورینگ صنعتی را فراهم می‌کنند.

مناسب گازهای صنعتی خشک

این فلومتر برای اندازه‌گیری هوا، اکسیژن، نیتروژن، دی‌اکسیدکربن و بسیاری از گازهای خشک و غیرخورنده قابل استفاده است.

نمایشگر دیجیتال

نمایشگر دیجیتال دستگاه امکان مشاهده مقدار جریان، وضعیت عملکرد و اطلاعات اندازه‌گیری را در محل نصب فراهم می‌کند.

نگهداری آسان و نصب سریع

طراحی کامپکت، اتصالات استاندارد و نیاز کم به سرویس دوره‌ای باعث ساده‌تر شدن نصب و بهره‌برداری در پروژه‌های صنعتی می‌شود.

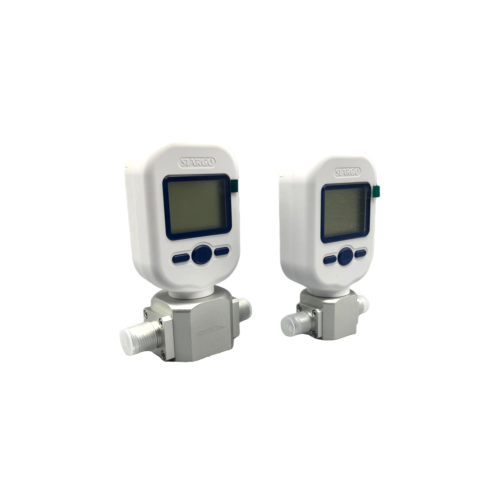

MEMS Gas Flow Measurement

نحوه عملکرد فلومتر گاز صنعتی

فلومتر گاز صنعتی با استفاده از فناوری MEMS جریان عبوری گاز را در مسیر داخلی دستگاه اندازه‌گیری می‌کند. حسگرهای میکروالکترومکانیکی نسبت به تغییرات جریان حساس هستند و داده‌های لازم برای محاسبه دبی لحظه‌ای گاز را تولید می‌کنند.

پردازنده داخلی دستگاه سیگنال حسگر را تحلیل کرده و مقدار جریان را روی نمایشگر دیجیتال نمایش می‌دهد. هم‌زمان، داده اندازه‌گیری شده می‌تواند از طریق خروجی 4-20mA یا RS485 Modbus به PLC، دیتالاگر، SCADA یا سامانه مانیتورینگ ارسال شود. این ساختار برای کنترل مصرف، پایش فرآیند، مانیتورینگ خطوط گاز و مدیریت انرژی کاربرد دارد.

مزیت فناوری MEMS در فلومتر گاز فناوری MEMS به دلیل ابعاد کوچک، مصرف انرژی پایین، دقت مناسب و پاسخ‌دهی سریع، برای اندازه‌گیری جریان گاز در کاربردهای صنعتی، پزشکی، آزمایشگاهی و تجهیزات قابل حمل گزینه‌ای کاربردی است.

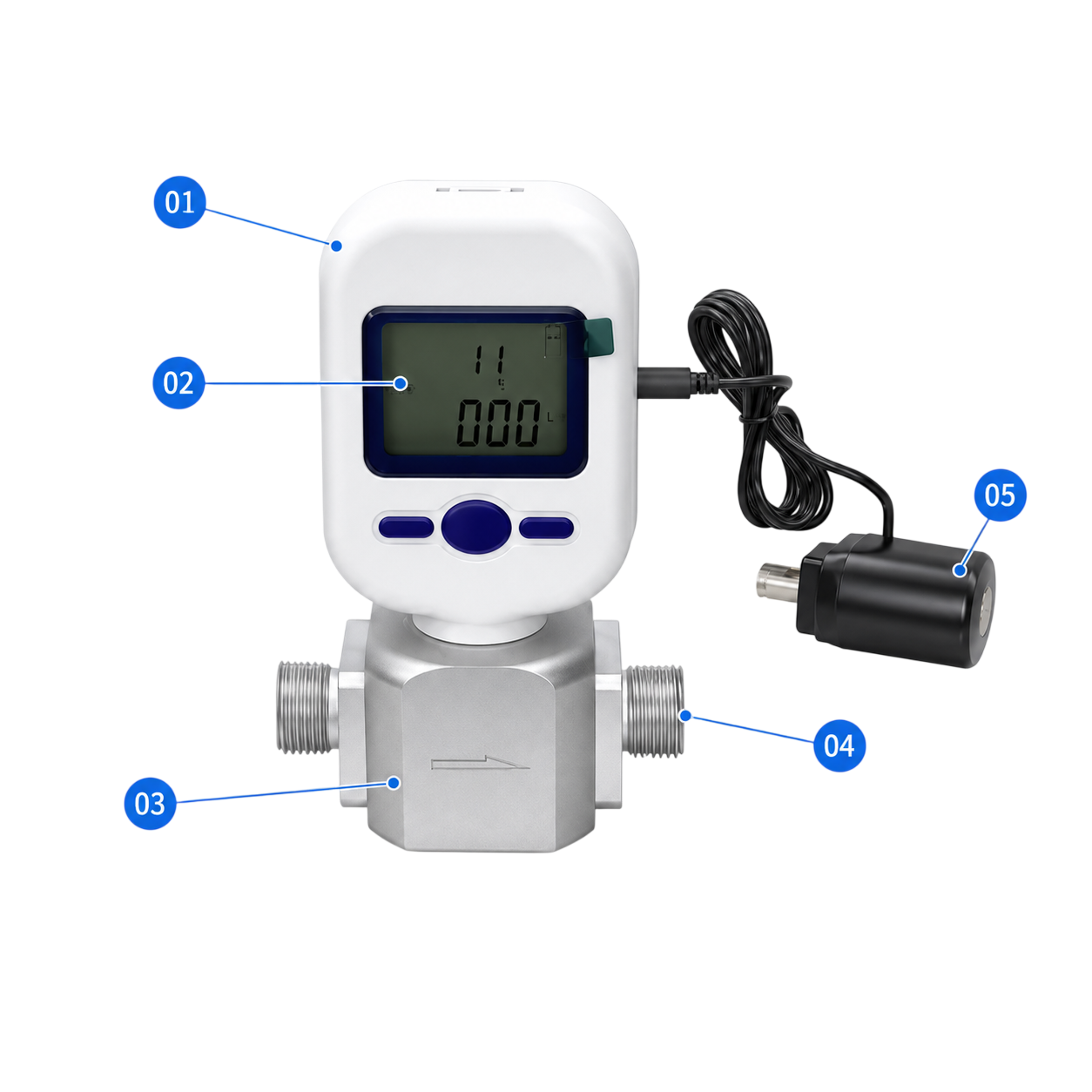

Smart Anatomy View

آناتومی فلومتر گاز صنعتی

فلومتر گاز صنعتی از بدنه مقاوم، مسیر عبور گاز، سنسور MEMS، واحد پردازش سیگنال، نمایشگر دیجیتال، خروجی‌های صنعتی، اتصالات فرآیندی و مدار تغذیه تشکیل شده است. این بخش‌ها در کنار هم امکان اندازه‌گیری دقیق جریان گاز، نمایش محلی و ارسال داده به سیستم‌های کنترلی را فراهم می‌کنند.

01 / Controller Housing بدنه واحد کنترل محفظه اصلی دستگاه که نمایشگر، مدارهای پردازش و کلیدهای تنظیمات را در برابر ضربه، گردوغبار و شرایط محیطی محافظت می‌کند.

02 / LCD Display نمایشگر دیجیتال اطلاعات اندازه‌گیری مانند مقدار لحظه‌ای، حجم تجمعی و وضعیت عملکرد دستگاه را به‌صورت واضح نمایش می‌دهد.

03 / Flow Sensor Body بدنه سنسور جریان بخش اصلی اندازه‌گیری که سیال از داخل آن عبور کرده و تغییرات جریان در آن توسط مکانیزم داخلی تشخیص داده می‌شود.

04 / Threaded Connections اتصالات رزوه‌ای ورودی و خروجی برای اتصال سریع و مطمئن دستگاه به لوله استفاده می‌شوند و جهت صحیح عبور سیال با علامت فلش روی بدنه مشخص شده است.

05 / External Sensor Module ماژول سنسور خارجی سنسور جانبی متصل به دستگاه که اطلاعات اندازه‌گیری را دریافت کرده و از طریق کابل به واحد نمایشگر و پردازش منتقل می‌کند.

APPLICATIONS

کاربردهای فلومتر گاز صنعتی

فلومتر گاز صنعتی برای اندازه‌گیری جریان گازهای خشک و غیرخورنده در فرآیندهای صنعتی، آزمایشگاهی، پزشکی، HVAC، پتروشیمی، خطوط تولید و پروژه‌های مدیریت انرژی استفاده می‌شود. این تجهیز برای پروژه‌هایی مناسب است که پایش دقیق، خروجی صنعتی و قابلیت اتصال به سیستم‌های کنترلی اهمیت دارد.

پتروشیمی و پالایشگاه

پایش و کنترل مصرف گازهای صنعتی در خطوط فرآیندی، واحدهای کمکی و سیستم‌های کنترل تولید.

آزمایشگاه‌ها و مراکز تحقیقاتی

اندازه‌گیری دقیق جریان گاز در تست‌های تحقیقاتی، تجهیزات آزمایشگاهی، خطوط تست و پروژه‌های کنترل فرآیند.

تجهیزات پزشکی و بیمارستانی

کنترل جریان گازهای پزشکی مانند اکسیژن و هوا در سیستم‌هایی که دقت و پایداری اندازه‌گیری اهمیت دارد.

سیستم‌های HVAC

پایش جریان هوا و گاز در سیستم‌های تهویه مطبوع، گرمایش، سرمایش و مدیریت انرژی ساختمان.

خطوط تولید صنعتی

کنترل مصرف گاز در ماشین‌آلات، مشعل‌ها، خطوط تولید، تجهیزات بسته‌بندی و فرآیندهای صنعتی حساس.

مانیتورینگ مصرف انرژی

اندازه‌گیری و ثبت مصرف گاز برای تحلیل راندمان، کاهش اتلاف انرژی و مدیریت هزینه‌های بهره‌برداری.

سیستم‌های تست و کالیبراسیون

استفاده در تست تجهیزات، پایش دبی مرجع، بررسی عملکرد خطوط گاز و ثبت داده‌های جریان برای گزارش‌های فنی.

اتصال به PLC و SCADA

ارسال داده‌های جریان از طریق 4-20mA یا RS485 Modbus به سیستم‌های کنترل، مانیتورینگ و اتوماسیون صنعتی.

ADVANTAGES & LIMITATIONS

مزایا و محدودیت‌های فلومتر گاز صنعتی

فلومتر گاز صنعتی داتیس به دلیل فناوری MEMS، دقت مناسب، خروجی‌های صنعتی، نمایشگر دیجیتال، طراحی مقاوم و امکان اتصال به سیستم‌های مانیتورینگ، برای پروژه‌های پایش و کنترل جریان گاز گزینه‌ای کاربردی است. با این حال انتخاب صحیح مدل باید بر اساس نوع گاز، رنج دبی، فشار کاری، دما، نوع اتصال و الزامات کالیبراسیون انجام شود.

ADVANTAGES

مزایا

دقت مناسب صنعتی

دقت ±1.5 درصد مقدار خوانده‌شده، دستگاه را برای کنترل مصرف، پایش فرآیند و مانیتورینگ جریان گاز مناسب می‌کند.

فناوری MEMS

حسگر MEMS باعث کاهش ابعاد، مصرف انرژی پایین، پاسخ‌دهی مناسب و پایداری اندازه‌گیری در کاربردهای مختلف می‌شود.

خروجی 4-20mA و RS485 Modbus

وجود خروجی‌های صنعتی امکان اتصال دستگاه به PLC، SCADA، دیتالاگر و سامانه‌های کنترل و مانیتورینگ را فراهم می‌کند.

نمایشگر دیجیتال

نمایشگر دستگاه امکان مشاهده مستقیم مقدار جریان و وضعیت عملکرد را در محل نصب فراهم می‌سازد.

بدنه مقاوم IP65

کلاس حفاظتی IP65 و طراحی مقاوم، استفاده از دستگاه را در محیط‌های صنعتی قابل اعتمادتر می‌کند.

نگهداری آسان

طراحی ساده و عدم نیاز به سرویس پیچیده باعث کاهش هزینه نگهداری و بهره‌برداری در پروژه‌های صنعتی می‌شود.

LIMITATIONS

محدودیت‌ها و راهکارها

محدود به گازهای خشک و غیرخورنده

این فلومتر برای گازهای خشک و غیرخورنده طراحی شده و برای گازهای مرطوب، خورنده یا آلوده باید شرایط فنی قبل از انتخاب بررسی شود.

نیاز به انتخاب دقیق رنج دبی

برای دستیابی به دقت مناسب، رنج اندازه‌گیری دستگاه باید با حداقل و حداکثر دبی واقعی خط متناسب باشد.

وابستگی به فشار و دمای کاری

فشار عملیاتی و دمای محیط باید در محدوده مجاز دستگاه باشد تا اندازه‌گیری پایدار و ایمن انجام شود.

نیاز به کالیبراسیون دوره‌ای

برای حفظ دقت اندازه‌گیری، به‌ویژه در کاربردهای حساس آزمایشگاهی، پزشکی و صنعتی، کالیبراسیون دوره‌ای توصیه می‌شود.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر گاز صنعتی

جدول زیر مهم‌ترین مشخصات فنی فلومتر گاز صنعتی داتیس را نمایش می‌دهد. این محصول برای اندازه‌گیری جریان گازهای خشک و غیرخورنده با فناوری MEMS، نمایشگر دیجیتال و خروجی‌های صنعتی 4-20mA و RS485 Modbus طراحی شده است.

چاپ مشخصات

مشخصه	مقدار
نام محصول	فلومتر گاز صنعتی
نوع تجهیز	فلومتر گاز دیجیتال صنعتی
فناوری اندازه‌گیری	MEMS
رنج اندازه‌گیری	0.1 تا 300 لیتر بر دقیقه
دقت اندازه‌گیری	±1.5% مقدار خوانده‌شده
نوع گاز قابل اندازه‌گیری	گازهای خشک و غیرخورنده
نمونه گازهای قابل استفاده	هوا، اکسیژن، نیتروژن، دی‌اکسیدکربن و بسیاری از گازهای صنعتی خشک و غیرخورنده
دمای کاری	-20 تا +60 درجه سانتی‌گراد
فشار عملیاتی	تا 10 بار
خروجی‌ها	4-20mA / RS485 Modbus
نمایشگر	نمایشگر دیجیتال با وضوح بالا
کلاس حفاظتی	IP65
اتصالات	NPT / BSP
سایزهای درج‌شده در صفحه محصول	3/8 اینچ، 1/2 اینچ، 1 اینچ، 1 و 1/2 اینچ
قیمت سایز 1/2 اینچ	30,800,000 ریال
قیمت سایز 3/8 اینچ	33,000,000 ریال
قیمت سایز 1 اینچ	35,300,000 ریال
قیمت سایز 1 و 1/2 اینچ	37,900,000 ریال
قیمت اصلی نمایش محصول	39,595,000 ریال
قابلیت اتصال به PLC	دارد، از طریق 4-20mA یا RS485 Modbus
قابلیت اتصال به SCADA	دارد
کاربرد اصلی	پایش جریان گاز، کنترل مصرف، خطوط تولید، HVAC، تجهیزات آزمایشگاهی، پزشکی و فرآیندهای صنعتی
نیاز به کالیبراسیون دوره‌ای	توصیه می‌شود

TECHNICAL DOWNLOADS

دانلودها و مستندات فنی

کاتالوگ، دیتاشیت، راهنمای نصب، نقشه ابعادی و فایل‌های ارتباطی محصول را از این بخش دریافت کنید.

FILE

کاتالوگ محصول

معرفی کامل فلومتر گاز صنعتی، فناوری MEMS، مشخصات فنی، رنج اندازه‌گیری، خروجی‌ها، کاربردها و راهنمای انتخاب مدل مناسب.

دانلود فایل

FILE

User Manual

راهنمای نصب، راه‌اندازی، سیم‌بندی خروجی‌ها، تنظیمات، خواندن نمایشگر، نگهداری و عیب‌یابی فلومتر گاز صنعتی.

دانلود فایل

FILE

راهنمای اتصال به PLC و SCADA

راهنمای استفاده از خروجی 4-20mA و RS485 Modbus برای اتصال به PLC، دیتالاگر، SCADA و سامانه‌های مانیتورینگ.

دانلود فایل

FILE

راهنمای انتخاب فلومتر گاز

راهنمای بررسی نوع گاز، رنج جریان، فشار کاری، دمای کاری، نوع خروجی، سایز اتصال و شرایط نصب برای انتخاب صحیح فلومتر گاز.

دانلود فایل

FAQ

سوالات متداول

فلومتر گاز صنعتی برای چه کاری استفاده می‌شود؟

فلومتر گاز صنعتی برای اندازه‌گیری و پایش جریان گاز در خطوط صنعتی، آزمایشگاهی، پزشکی، HVAC، خطوط تولید و سیستم‌های مانیتورینگ استفاده می‌شود.

فناوری اندازه‌گیری این فلومتر چیست؟

این فلومتر از فناوری MEMS استفاده می‌کند؛ یعنی حسگرهای میکروالکترومکانیکی جریان گاز را تشخیص داده و دبی عبوری را محاسبه می‌کنند.

چه گازهایی با این فلومتر قابل اندازه‌گیری هستند؟

گازهای خشک و غیرخورنده مانند هوا، اکسیژن، نیتروژن، دی‌اکسیدکربن و بسیاری از گازهای صنعتی مشابه با این دستگاه قابل اندازه‌گیری هستند.

رنج اندازه‌گیری فلومتر گاز صنعتی چقدر است؟

رنج اندازه‌گیری این محصول 0.1 تا 300 لیتر بر دقیقه است.

دقت اندازه‌گیری این فلومتر چقدر است؟

دقت اندازه‌گیری فلومتر گاز صنعتی ±1.5 درصد مقدار خوانده‌شده است.

آیا امکان اتصال به PLC و SCADA وجود دارد؟

بله. دستگاه از خروجی‌های 4-20mA و RS485 Modbus پشتیبانی می‌کند و می‌تواند به PLC، دیتالاگر، SCADA و سامانه‌های مانیتورینگ متصل شود.

فشار عملیاتی مجاز دستگاه چقدر است؟

فشار عملیاتی فلومتر گاز صنعتی تا 10 بار است.

کلاس حفاظتی دستگاه چیست؟

کلاس حفاظتی دستگاه IP65 است و برای بسیاری از محیط‌های صنعتی مناسب محسوب می‌شود.

آیا فلومتر گاز نیاز به کالیبراسیون دارد؟

بله. برای حفظ دقت اندازه‌گیری، به‌ویژه در کاربردهای حساس صنعتی، آزمایشگاهی و پزشکی، کالیبراسیون دوره‌ای توصیه می‌شود.

برای انتخاب صحیح فلومتر گاز چه اطلاعاتی لازم است؟

برای انتخاب صحیح باید نوع گاز، میزان خورندگی، رنج دبی، فشار کاری، دمای کاری، نوع خروجی، سایز اتصال و شرایط نصب بررسی شود.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول: فلومتر گاز صنعتی
مدل: Industrial Gas Flow Meter
صفحه کامل پیش‌فاکتور: بازکردن فرم مستقل
پاسخ‌گویی: پس از بررسی فنی اطلاعات پروژه

برای انتخاب صحیح فلومتر گاز صنعتی با کارشناسان داتیس مشورت کنید

انتخاب فلومتر گاز به نوع گاز، خشک یا مرطوب بودن گاز، میزان خورندگی، حداقل و حداکثر دبی، فشار کاری، دمای محیط، نوع خروجی، سایز اتصال، نیاز به Modbus، اتصال به PLC یا SCADA و الزامات کالیبراسیون بستگی دارد. کارشناسان داتیس آماده‌اند تا با بررسی شرایط پروژه، مناسب‌ترین مدل فلومتر گاز، سایز اتصال و خروجی ارتباطی را برای اندازه‌گیری دقیق و پایدار پیشنهاد دهند.
