پایش فشار از راه دور؛ فشارسنج باتری‌بیس یا برقی؟

برای نقاطی که برق مطمئن ندارند و ارسال دوره‌ای اطلاعات کافی است، فشارسنج باتری‌بیس معمولاً انتخاب ساده‌تر و کم‌هزینه‌تری برای پایش فشار از راه دور است. در مقابل، اگر ثبت پیوسته، ارسال سریع داده، اتصال چند سنسور یا ارتباط مستقیم با SCADA اهمیت دارد، سامانه برقی مانند GTU550 گزینه کامل‌تری است. انتخاب نهایی باید براساس زیرساخت محل، نرخ نمونه‌برداری و معماری ارتباطی پروژه انجام شود.

خلاصه فنی

• BTU370: مناسب نقاط فاقد برق، ایستگاه‌های پراکنده و ارسال دوره‌ای اطلاعات فشار
• GTU550: مناسب تأسیسات دارای برق، پایش پیوسته، اتصال چند ورودی و ارتباط با SCADA
• مزیت اصلی باتری‌بیس: نصب آسان‌تر و استقلال از برق محل
• مزیت اصلی سامانه برقی: انعطاف بیشتر در نمونه‌برداری، ارتباطات و توسعه سیستم
• عامل مهم انتخاب: وجود برق، فاصله نقاط، کیفیت پوشش شبکه، نرخ ارسال و نیاز بهره‌بردار
• شرط طراحی: رنج فشار، نوع اتصال، پروتکل ارتباطی و دوره ارسال باید براساس شرایط پروژه تعیین شوند.

پایش فشار از راه دور دقیقاً چیست؟

پایش فشار از راه دور به معنی اندازه‌گیری فشار در یک نقطه از شبکه یا فرآیند، ثبت مقدار اندازه‌گیری‌شده و انتقال آن به مرکز مانیتورینگ است. این مرکز می‌تواند یک نرم‌افزار تحت وب، سامانه تله‌متری، دیتاسنتر یا SCADA باشد.

یک سامانه کامل مانیتورینگ فشار معمولاً از اجزای زیر تشکیل می‌شود:

• سنسور یا ترانسمیتر فشار
• واحد پردازش و ثبت داده
• منبع تغذیه باتری یا برق
• مودم یا بستر ارتباطی
• سرور، نرم‌افزار مانیتورینگ یا SCADA

در چنین سامانه‌ای، فقط انتخاب سنسور اهمیت ندارد. نحوه تأمین انرژی، دوره نمونه‌برداری، فاصله زمانی ارسال، قدرت سیگنال مخابراتی و شرایط محیطی محل نصب نیز مستقیماً بر عملکرد سیستم اثر می‌گذارند.

فشارسنج صنعتی چگونه کار می‌کند؟

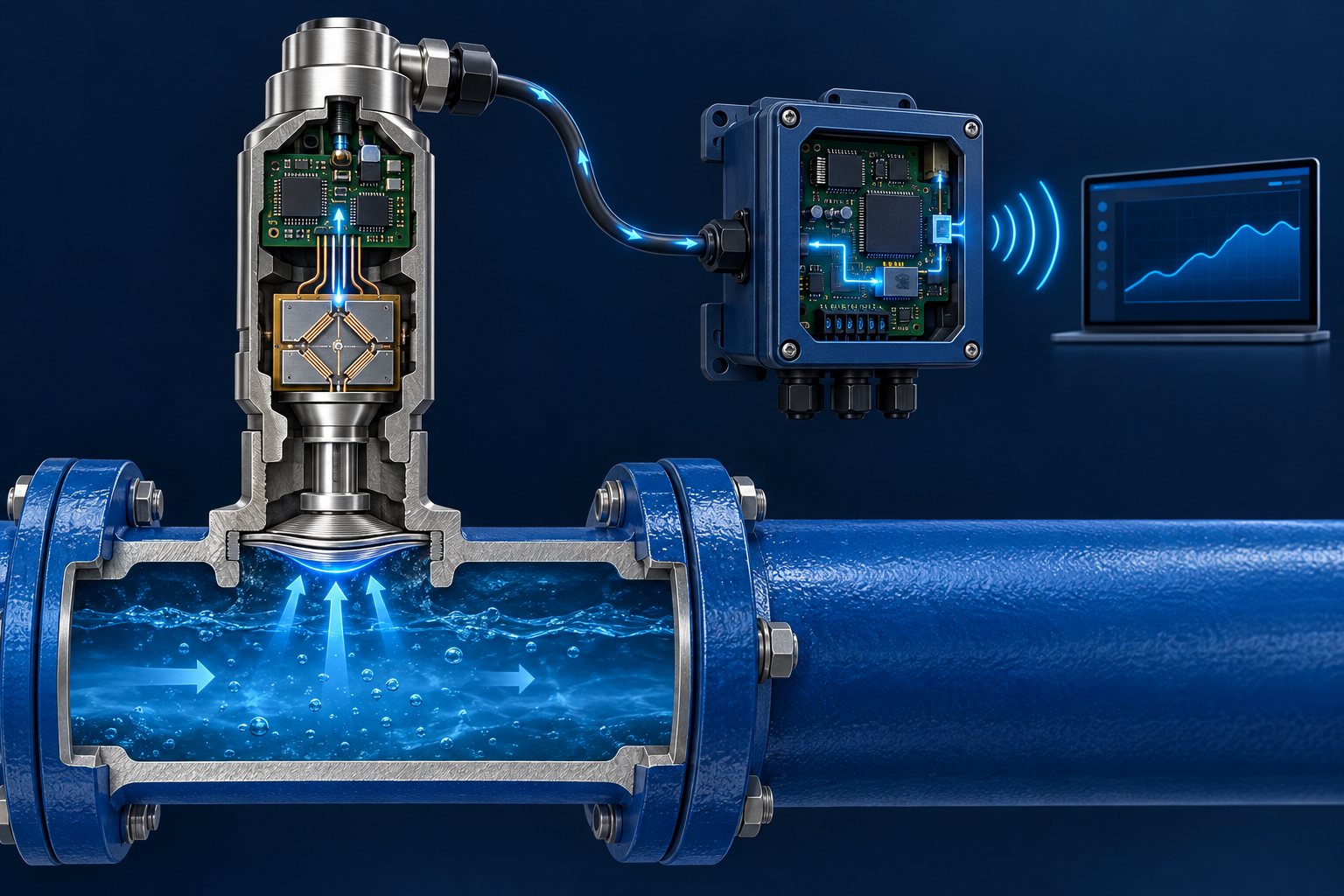

در فشارسنج‌های الکترونیکی صنعتی، فشار سیال از طریق اتصال فرآیندی به دیافراگم سنسور منتقل می‌شود. تغییر فشار باعث تغییر شکل بسیار محدود دیافراگم و واکنش عنصر حساس داخلی می‌شود. این تغییر به یک سیگنال الکتریکی تبدیل شده و پس از تقویت، جبران‌سازی و پردازش، به مقدار قابل استفاده فشار تبدیل می‌شود.

داده پردازش‌شده می‌تواند روی نمایشگر نشان داده شود، در حافظه ذخیره شود یا از طریق GSM/GPRS، شبکه صنعتی یا پروتکل‌های تله‌متری به مرکز مانیتورینگ انتقال یابد.

مقایسه فشارسنج باتری‌بیس و سامانه برقی

سامانه پایش فشار برقی GTU550 چگونه کار می‌کند؟

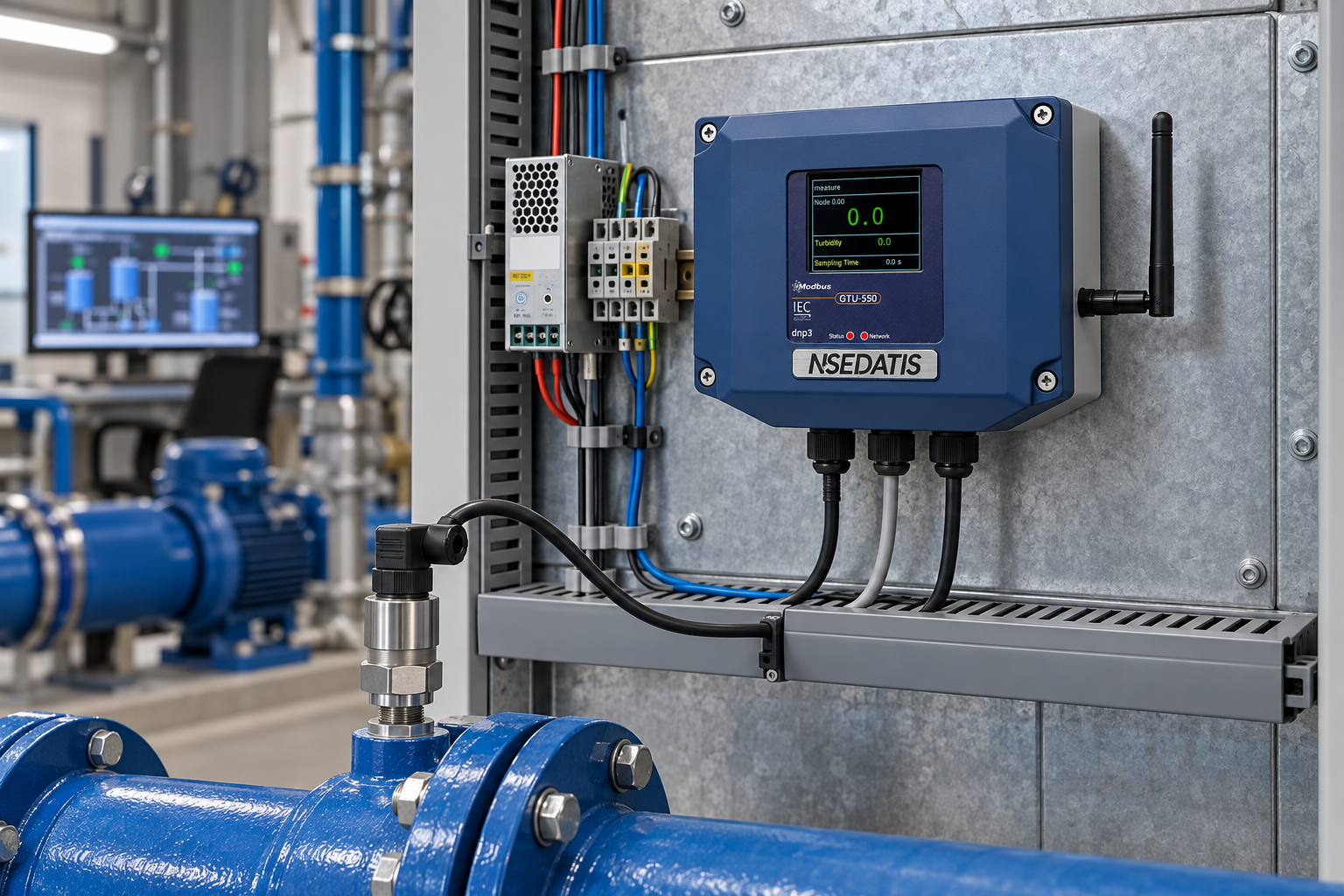

سامانه پایش فشار GTU550 برای نقاطی مناسب است که برق پایدار یا تابلو برق در دسترس باشد و بهره‌بردار به ثبت منظم، نمایش محلی، ارسال مداوم یا اتصال به سامانه‌های بالادستی نیاز داشته باشد.

در این ساختار، ترانسمیتر فشار روی خط نصب می‌شود و سیگنال اندازه‌گیری را به GTU550 می‌فرستد. دستگاه داده را پردازش و ذخیره کرده و متناسب با پیکربندی پروژه به مرکز کنترل انتقال می‌دهد.

مزایای استفاده از GTU550

• مناسب برای ثبت و ارسال پرتکرار اطلاعات
• امکان استفاده در معماری‌های تله‌متری و SCADA
• قابلیت اتصال به تجهیزات صنعتی براساس پیکربندی پروژه
• مناسب برای ایستگاه‌های پمپاژ، مخازن و تأسیسات ثابت
• امکان توسعه سامانه برای پایش پارامترهای بیشتر
• کاهش محدودیت‌های مدیریت انرژی نسبت به تجهیزات باتری‌بیس

محدودیت‌های راهکار برقی

• نیاز به برق مطمئن یا منبع تغذیه پشتیبان
• نیاز به کابل‌کشی و حفاظت الکتریکی مناسب
• هزینه بالاتر ایجاد زیرساخت در نقاط فاقد برق
• وابستگی عملکرد به کیفیت تابلو، ارت و منبع تغذیه

فشارسنج باتری‌بیس BTU370 چگونه کار می‌کند؟

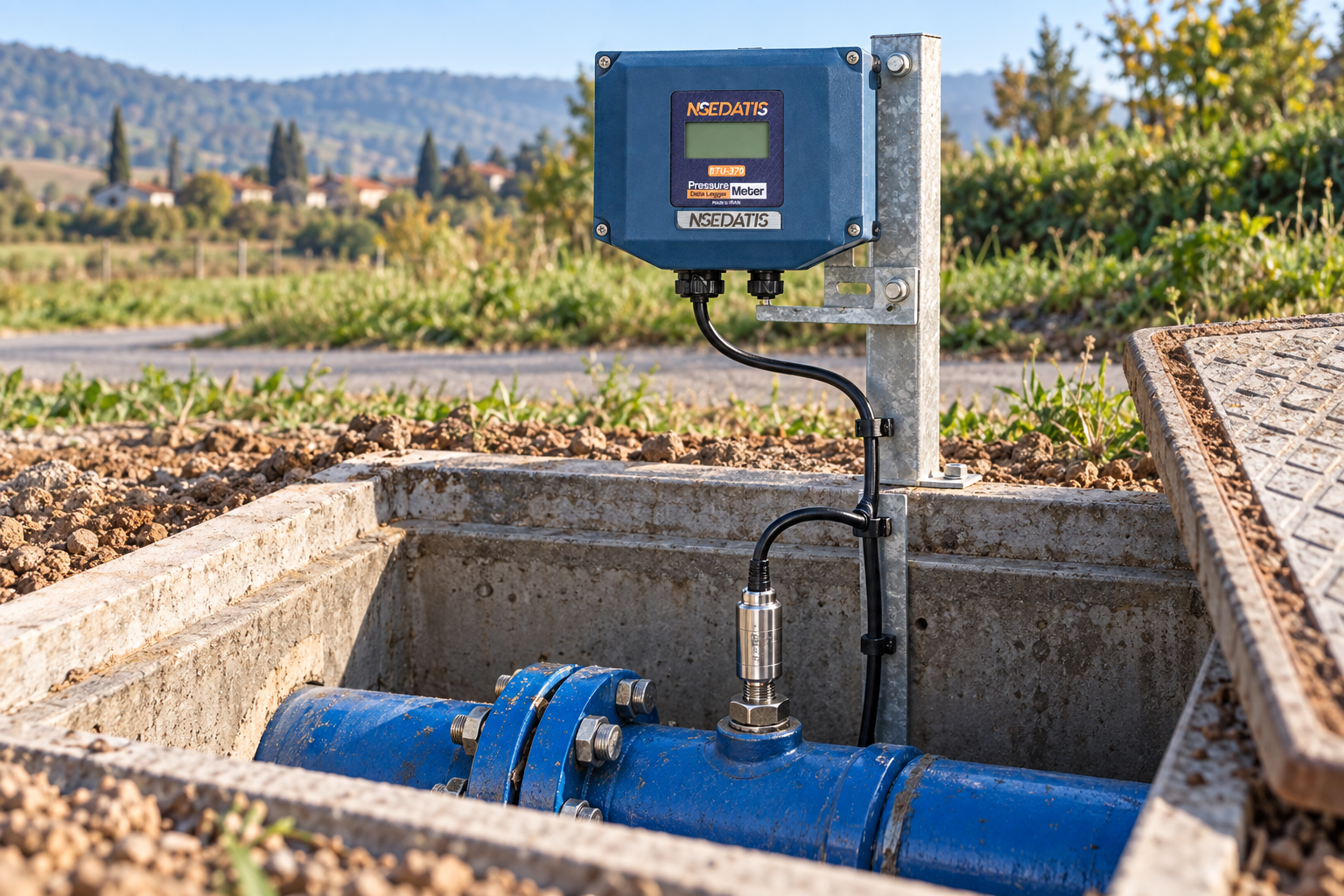

فشارسنج باتری‌بیس BTU370 برای نقاطی طراحی شده است که دسترسی به برق دشوار یا پرهزینه است. سنسور فشار مقدار فشار خط را اندازه‌گیری می‌کند و واحد کم‌مصرف دستگاه، داده‌ها را در زمان‌های تعیین‌شده ثبت و ارسال می‌کند.

برای افزایش مدت کارکرد باتری، دستگاه معمولاً بخش عمده زمان را در وضعیت کم‌مصرف نگه می‌دارد، در زمان تعیین‌شده از سنسور نمونه می‌گیرد و ارتباط مخابراتی را فقط هنگام ارسال اطلاعات فعال می‌کند.

مزایای استفاده از BTU370

• عدم نیاز به کابل‌کشی برق تا نقطه اندازه‌گیری
• مناسب برای نقاط پراکنده و دورافتاده شبکه
• کاهش هزینه نصب در محل‌های فاقد زیرساخت
• قابلیت ثبت و ارسال دوره‌ای اطلاعات فشار
• مناسب برای توسعه مرحله‌ای شبکه پایش
• امکان نصب در برخی منهول‌ها و نقاط کنترل فشار با رعایت الزامات حفاظتی

محدودیت‌های راهکار باتری‌بیس

• ظرفیت انرژی محدود و نیاز به مدیریت مصرف
• وابستگی عمر باتری به دوره نمونه‌برداری و ارسال
• افزایش مصرف انرژی در مناطق دارای پوشش ضعیف شبکه
• محدودیت بیشتر برای ارسال بسیار پرتکرار یا دائمی
• نیاز به برنامه مشخص برای بازدید و تعویض باتری

برای پروژه شما فشارسنج باتری‌بیس بهتر است یا برقی؟

چه زمانی BTU370 انتخاب مناسب‌تری است؟

• در محل نصب برق وجود ندارد.
• کابل‌کشی برق هزینه‌بر یا دشوار است.
• نقاط اندازه‌گیری در سطح شبکه پراکنده هستند.
• ارسال دوره‌ای اطلاعات برای بهره‌برداری کافی است.
• هدف، مشاهده روند فشار و تشخیص افت یا افزایش غیرعادی است.
• امکان بازدید دوره‌ای برای کنترل باتری وجود دارد.

چه زمانی GTU550 انتخاب مناسب‌تری است؟

• برق پایدار در ایستگاه وجود دارد.
• پایش نزدیک به لحظه یا ارسال پرتکرار ضروری است.
• اتصال مستقیم به SCADA یا تله‌متری موردنیاز است.
• چند ورودی یا تجهیز باید در یک ایستگاه پایش شود.
• احتمال توسعه سامانه در آینده وجود دارد.
• ثبت رخدادها و انتقال سریع هشدار اهمیت بالایی دارد.

چه زمانی ترکیب هر دو راهکار بهتر است؟

در یک شبکه گسترده لازم نیست تمام نقاط از یک نوع تجهیز استفاده کنند. معمولاً می‌توان ایستگاه‌های اصلی، مخازن و نقاط دارای برق را با GTU550 و نقاط پراکنده یا فاقد برق را با BTU370 تجهیز کرد. سپس اطلاعات هر دو گروه در یک سامانه مرکزی جمع‌آوری و تحلیل شوند.

چه عواملی عمر باتری فشارسنج را تعیین می‌کنند؟

در تجهیزات پایش فشار باتری‌بیس، بخش ارتباطی معمولاً یکی از مصرف‌کنندگان اصلی انرژی است. بنابراین افزایش تعداد ارسال‌ها یا برقراری ارتباط در منطقه‌ای با پوشش ضعیف می‌تواند مصرف باتری را افزایش دهد.

• فاصله نمونه‌برداری: هرچه اندازه‌گیری پرتکرارتر باشد، مصرف انرژی بیشتر می‌شود.
• دوره ارسال: ارسال تجمیعی داده معمولاً نسبت به اتصال دائمی انرژی کمتری مصرف می‌کند.
• کیفیت شبکه: تلاش مجدد برای اتصال در پوشش ضعیف باعث مصرف بیشتر می‌شود.
• دمای محیط: دمای بسیار بالا یا پایین می‌تواند ظرفیت قابل استفاده باتری را تغییر دهد.
• نوع باتری: ظرفیت، فناوری ساخت و کیفیت باتری بر مدت بهره‌برداری اثر دارند.
• تنظیمات دستگاه: روشنایی نمایشگر، ثبت محلی، هشدارها و برنامه ارتباطی در مصرف مؤثرند.

به همین دلیل، اعلام عمر باتری بدون مشخص‌بودن تنظیمات بهره‌برداری قابل اتکا نیست و باید برای هر پروژه محاسبه یا براساس دیتاشیت و آزمون واقعی بررسی شود.

نرخ نمونه‌برداری با نرخ ارسال چه تفاوتی دارد؟

نرخ نمونه‌برداری مشخص می‌کند دستگاه هر چند وقت یک‌بار فشار را اندازه‌گیری کند؛ اما نرخ ارسال تعیین می‌کند اطلاعات ثبت‌شده هر چند وقت یک‌بار به سرور منتقل شوند. این دو مقدار الزاماً برابر نیستند.

برای مثال، یک فشارسنج باتری‌بیس می‌تواند در فواصل کوتاه‌تر فشار را اندازه‌گیری و ذخیره کند، اما مجموعه داده‌ها را در بازه‌های طولانی‌تر به سرور بفرستد. این روش امکان مشاهده روند فشار را فراهم می‌کند و هم‌زمان مصرف انرژی ارتباطی را کاهش می‌دهد.

برای انتخاب رنج فشار چه نکاتی مهم است؟

رنج سنسور باید فشار عادی بهره‌برداری، تغییرات شبکه و فشارهای احتمالی را پوشش دهد. انتخاب رنج بسیار بزرگ‌تر از فشار واقعی ممکن است تفکیک‌پذیری اندازه‌گیری را کاهش دهد؛ در مقابل، رنج ناکافی می‌تواند سنسور را در معرض اضافه‌فشار قرار دهد.

برای تعیین رنج مناسب باید حداقل و حداکثر فشار کاری، فشار استاتیک، وضعیت روشن و خاموش‌شدن پمپ‌ها، تغییرات ارتفاع و احتمال ضربه قوچ بررسی شوند. تحمل اضافه‌فشار و فشار شکست نیز باید مستقیماً از دیتاشیت تجهیز کنترل شود.

چک‌لیست انتخاب سامانه پایش فشار

• آیا برق پایدار در محل نصب وجود دارد؟
• فشار حداقل، عادی و حداکثر شبکه چقدر است؟
• اطلاعات هر چند وقت یک‌بار باید اندازه‌گیری شوند؟
• داده‌ها هر چند وقت یک‌بار باید به مرکز ارسال شوند؟
• آیا هشدار سریع افت یا افزایش فشار لازم است؟
• کیفیت پوشش GSM/GPRS در محل چگونه است؟
• آیا ارتباط با SCADA موردنیاز است؟
• چند سنسور یا ورودی باید به دستگاه متصل شوند؟
• محل نصب در معرض آب‌گرفتگی، گردوغبار یا دمای شدید قرار دارد؟
• برنامه بازدید و نگهداری تجهیزات چگونه تعریف شده است؟
• نوع اتصال مکانیکی و متریال در تماس با سیال مناسب است؟
• آیا ثبت محلی داده هنگام قطع ارتباط ضروری است؟

اشتباهات رایج در اجرای پایش فشار از راه دور

انتخاب باتری‌بیس برای ارسال دائمی

اگر پروژه به ارتباط تقریباً پیوسته یا ارسال بسیار پرتکرار نیاز دارد، انتخاب دستگاه باتری‌بیس بدون محاسبه مصرف انرژی می‌تواند باعث کاهش شدید زمان بهره‌برداری شود.

استفاده از سامانه برقی در نقطه فاقد زیرساخت

گاهی هزینه کابل‌کشی، تابلو، حفاظت و نگهداری برق از خود تجهیزات بیشتر می‌شود. در چنین نقاطی باید راهکار باتری‌بیس نیز بررسی شود.

انتخاب رنج نامناسب سنسور

رنج بسیار بالا یا بسیار پایین می‌تواند کیفیت اندازه‌گیری یا ایمنی تجهیز را تحت تأثیر قرار دهد.

نادیده‌گرفتن پوشش مخابراتی

پوشش ضعیف شبکه باعث قطع انتقال، تکرار تلاش برای اتصال و افزایش مصرف انرژی می‌شود. کیفیت ارتباط باید پیش از نصب نهایی بررسی شود.

نصب سنسور در نقطه نامناسب

نصب نزدیک پمپ، شیر کنترلی یا ناحیه دارای نوسان شدید ممکن است داده‌ای متفاوت از فشار نماینده شبکه ایجاد کند. محل نصب باید با هدف پایش هماهنگ باشد.

نبود حافظه محلی

اگر سامانه فقط به ارتباط آنلاین متکی باشد، قطع شبکه می‌تواند باعث از دست رفتن اطلاعات شود. ثبت محلی و ارسال مجدد داده‌ها باید در طراحی بررسی شود.

جمع‌بندی انتخاب BTU370 یا GTU550

اگر محل نصب برق ندارد، نقاط پایش پراکنده هستند و ارسال دوره‌ای داده پاسخ‌گوی نیاز بهره‌برداری است، BTU370 باتری‌بیس انتخاب مناسب‌تری خواهد بود. این راهکار، پیچیدگی کابل‌کشی برق را کاهش می‌دهد و توسعه شبکه پایش را در نقاط دورافتاده آسان‌تر می‌کند.

اگر ایستگاه دارای برق است، داده باید با فواصل کوتاه ارسال شود، چند سیگنال باید جمع‌آوری شوند یا ارتباط مستقیم با SCADA اهمیت دارد، GTU550 گزینه منعطف‌تری است. در شبکه‌های بزرگ نیز می‌توان از ترکیب هر دو راهکار استفاده کرد.

مشخصات نهایی شامل رنج سنسور، نوع اتصال، دوره نمونه‌برداری، فاصله ارسال، پروتکل ارتباطی و تجهیزات حفاظتی باید براساس دیتاشیت و شرایط واقعی پروژه تعیین شوند.
