INDUSTRIAL LEVEL MEASUREMENT

سطح‌سنج‌ها و ارتفاع‌سنج‌های صنعتی

اندازه‌گیری، ثبت و انتقال پیوسته سطح مایعات و مواد

انتخاب سطح‌سنج التراسونیک، راداری، هیدرواستاتیک یا خازنی براساس نوع ماده، ارتفاع مخزن، شرایط فرآیند و نحوه اتصال به سیستم مانیتورینگ.

1محصول فعال 4مسیر انتخاب ۳مرحله تا پیشنهاد فنی
QUICK SELECTION

انتخاب سریع فناوری سطح‌سنجی

فناوری مناسب را براساس شرایط واقعی مخزن و فرآیند انتخاب کنید.

UL

سطح‌سنج التراسونیک

Ultrasonic Level
مناسب برای
مخازن باز، آب و فاضلاب
ویژگی اصلی
اندازه‌گیری غیرتماسی
محدودیت مهم
کف، بخار و تلاطم شدید
مشاهده محصولات آیا برای من مناسب است؟
RD

سطح‌سنج راداری

Radar Level
مناسب برای
فشار، بخار و شرایط سخت
ویژگی اصلی
اندازه‌گیری پایدار غیرتماسی
محدودیت مهم
هزینه نسبی بالاتر
مشاهده محصولات آیا برای من مناسب است؟
HY

سطح‌سنج هیدرواستاتیک

Hydrostatic Level
مناسب برای
چاه‌ها و مخازن عمیق
ویژگی اصلی
مناسب ستون مایع
محدودیت مهم
تماس مستقیم با سیال
مشاهده محصولات آیا برای من مناسب است؟
CP

سطح‌سنج خازنی

Capacitive Level
مناسب برای
مایعات و مواد جامد
ویژگی اصلی
پیوسته یا نقطه‌ای
محدودیت مهم
نیازمند تنظیم براساس ماده
مشاهده محصولات آیا برای من مناسب است؟
COMPLETE PRODUCT RANGE

همه محصولات این دسته

1 محصول منتشرشده در این دسته آماده بررسی است.

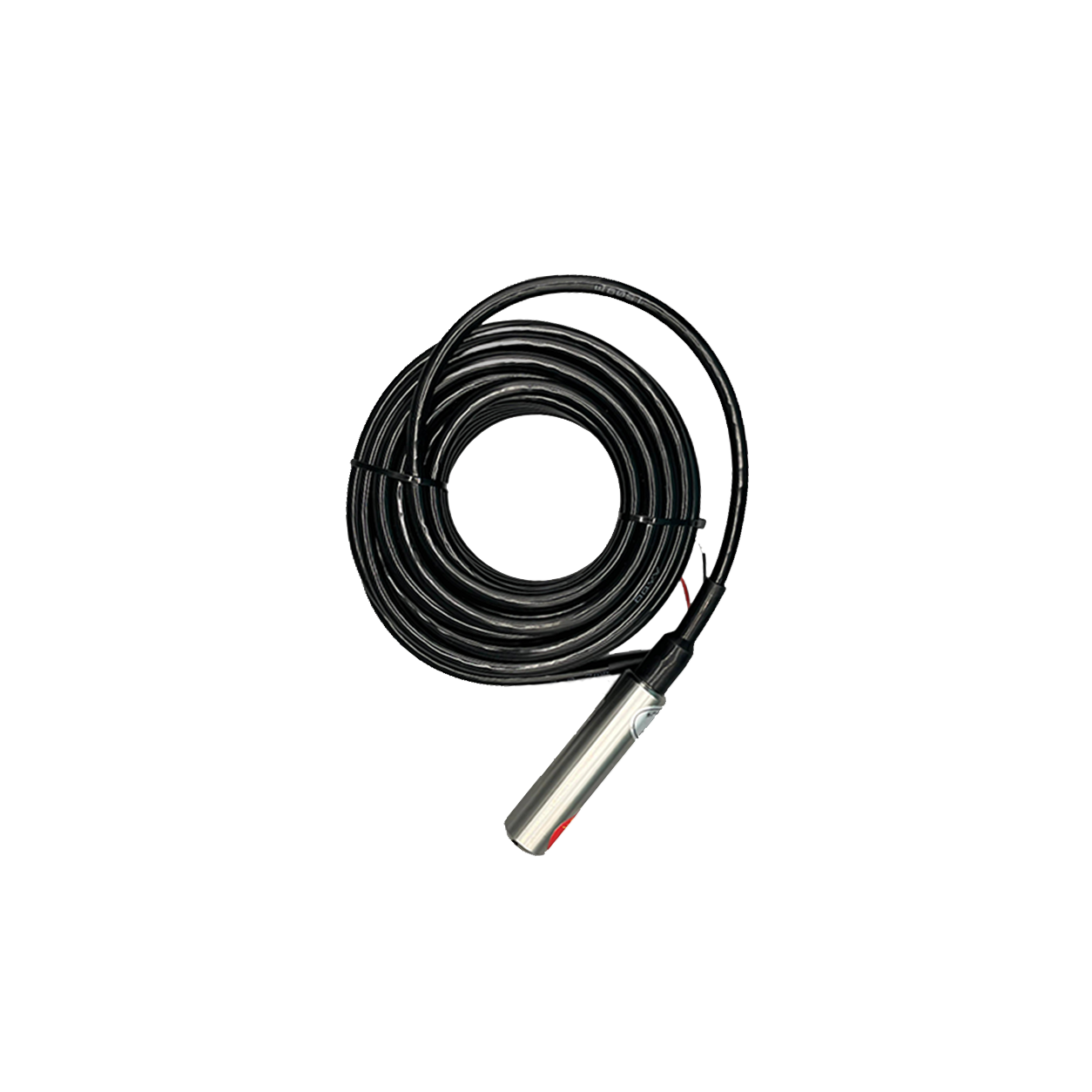

قابل سفارش سطح سنج هیدرواستاتیک GTU550-LH
GTU550-LH Hydrostatic Level Transmitter · GTU550-LH

سطح سنج هیدرواستاتیک GTU550-LH

سطح سنج هیدرواستاتیک GTU550-LH یک تجهیز صنعتی دقیق برای اندازه‌گیری پیوسته سطح…

  • تکنولوژی اندازه‌گیریHydrostatic
  • محدوده اندازه‌گیری1-50 mH2O
  • دقت اندازه‌گیری±0.5% FS
موجود قیمت محصولاستعلام قیمتقیمت نهایی بر اساس رنج اندازه‌گیری، طول کابل، جنس بدنه و دیافراگم، نوع خروجی، نیاز به نمایشگر، GSM/GPRS، دیتالاگر، باتری پشتیبان، خدمات نصب، کالیبراسیون و شرایط پروژه قابل تغییر است.
ENGINEERING GUIDE

معماری اندازه‌گیری و انتقال اطلاعات سطح

پس از مشاهده فناوری‌ها و محصولات، جزئیات مهندسی، مقایسه، شرایط نصب و مسیر انتخاب تخصصی را بررسی کنید.

FEATURED LEVEL MEASUREMENT PRODUCTS

محصولات شاخص سطح‌سنج داتیس چهار راهکار برای مخزن، چاه و فرآیند صنعتی

محصول مناسب را بر اساس نوع فناوری، شکل مخزن، شرایط فرآیند و روش نصب انتخاب کنید. هر محصول برای سناریوی مشخصی از اندازه‌گیری و پایش سطح طراحی شده است.

Product Technical Display پنل انتخاب محصول سطح‌سنج
Product Line Active
HYDROSTATIC LEVEL SYSTEM سطح سنج هیدرواستاتیک GTU550-LH داتیس
Hydrostatic Level Meter

GTU550-LH

سطح‌سنج هیدرواستاتیک

راهکار اندازه‌گیری سطح مایعات بر اساس فشار ستون سیال؛ مناسب چاه‌ها، مخازن آب، مخازن عمیق و پروژه‌هایی که پایش پایدار و انتقال داده به سامانه مانیتورینگ نیاز دارند.

TECHNOLOGY اندازه‌گیری فشار هیدرواستاتیک
INSTALLATION نصب مستغرق داخل مایع
BEST APPLICATION چاه، مخزن عمیق و منابع ذخیره آب
SYSTEM ROLE اندازه‌گیری، ثبت و انتقال سطح
HYDROSTATIC WATER WELLS TANK LEVEL SCADA READY
دریافت پیش‌فاکتور مشاوره انتخاب محصول
GTU550-LH · GTU550-LR · GTU550-LC · DTL-230 · LEVEL MONITORING · SCADA DATIS FEATURED LEVEL PRODUCTS · ONLINE
LEVEL TECHNOLOGY COMPARISON LEDGER

مقایسه فناوری‌های سطح‌سنج صنعتی روش اندازه‌گیری، نوع تماس و تناسب با شرایط فرآیند

انتخاب فناوری سطح‌سنج باید بر اساس نوع ماده، هندسه مخزن، وجود بخار یا کف، دما و فشار فرآیند، امکان تماس با سیال و سطح دقت مورد نیاز انجام شود.

Technical Comparison Register دفتر مقایسه فناوری‌های سطح‌سنج
Comparison Ready
REF TECHNOLOGY PRINCIPLE CONTACT BEST APPLICATION LIMITATION / STABILITY
01 ULT التراسونیک زمان پرواز موج صوتی
بدون تماس
آب، فاضلاب، مخازن باز، کانال‌ها و کاربردهای عمومی
اقتصادی و پایدار در شرایط معمول؛ حساس به کف، بخار، تلاطم و موانع صوتی
02 HYD هیدرواستاتیک فشار ستون سیال
تماس مستقیم
چاه‌ها، مخازن عمیق و سیالات با چگالی نسبتاً ثابت
پایداری بالا؛ وابسته به چگالی، متریال سازگار، رسوب و شرایط نصب مستغرق

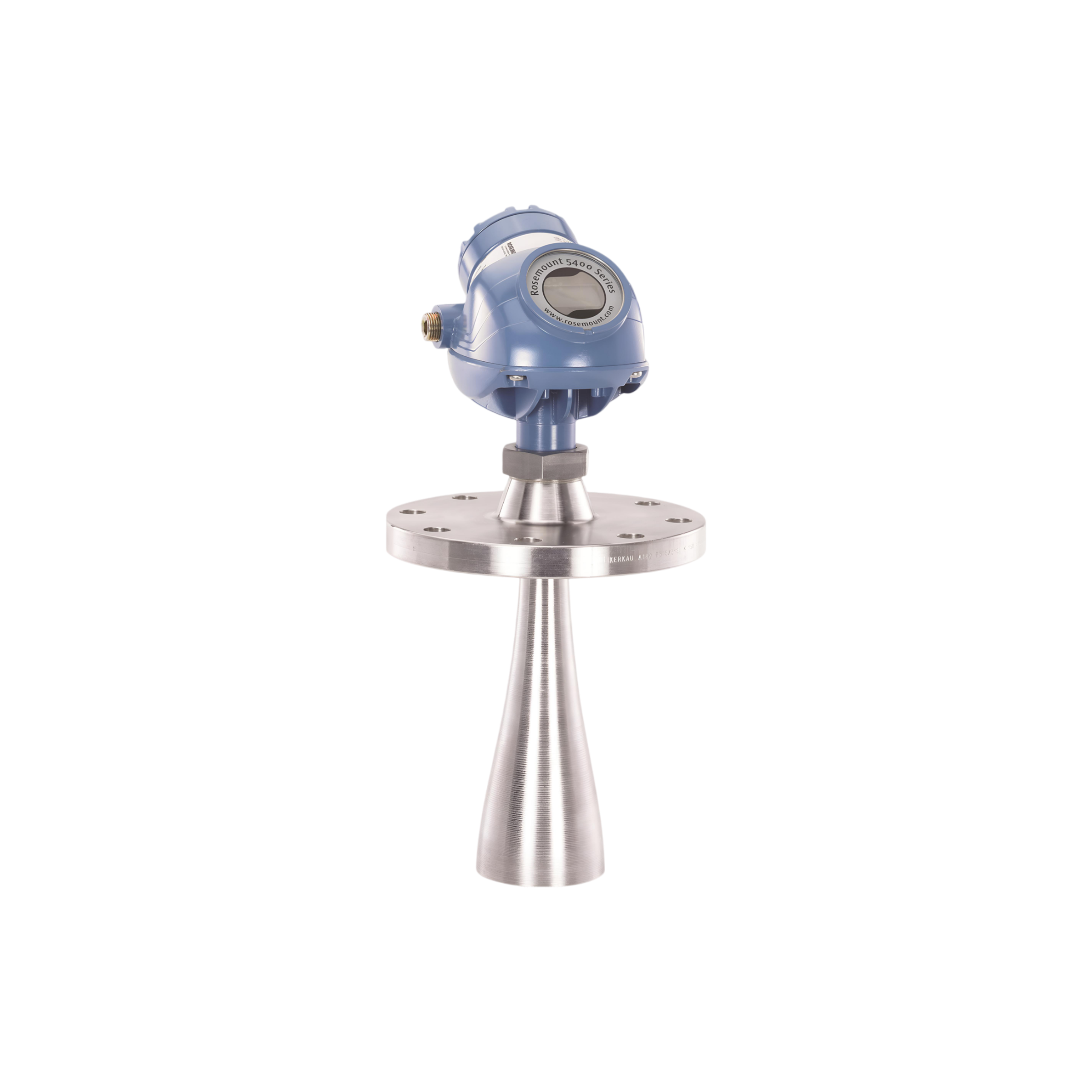

03 RAD راداری بازتاب امواج مایکروویو
بدون تماس
بخار، دمای بالا، فشار بالا، مواد شیمیایی و مخازن حساس
دقت و پایداری بالا در شرایط سخت؛ هزینه بیشتر و نیازمند انتخاب آنتن مناسب
04 CAP خازنی تغییر ظرفیت الکتریکی
تماس مستقیم
مایعات، پودرها، گرانول‌ها، سیلوها و تشخیص نقطه‌ای سطح
قابل اتکا با دی‌الکتریک پایدار؛ حساس به رسوب، چسبندگی و تغییر خواص ماده
ULTRASONIC · HYDROSTATIC · RADAR · CAPACITIVE · CONTACT · NON-CONTACT DATIS LEVEL TECHNOLOGY COMPARISON · VERIFIED
LEVEL SENSOR CONFIGURATION PATH

راهنمای انتخاب سطح‌سنج مناسب شش تصمیم مهندسی پیش از انتخاب و اجرای تجهیز

انتخاب سطح‌سنج باید بر اساس شرایط واقعی مخزن و فرآیند انجام شود؛ نوع ماده، محدوده اندازه‌گیری، فشار و دما، وجود کف یا بخار، روش تماس و معماری انتقال داده، فناوری نهایی را تعیین می‌کنند.

Engineering Selection Sequence مسیر انتخاب فناوری سطح‌سنج
Selection Active
01
Material Properties

نوع ماده یا سیال

مایع یا جامد بودن، چگالی، ثابت دی‌الکتریک، خورندگی، چسبندگی و تغییرات خواص ماده بررسی شود.

MATERIAL
02
Measurement Range

ارتفاع و محدوده اندازه‌گیری

فاصله سنسور تا سطح، ارتفاع مخزن، ناحیه کور، حداقل و حداکثر سطح قابل اندازه‌گیری مشخص شود.

RANGE
03
Process Envelope

دمای محیط و فشار فرآیند

دمای ماده و محیط، فشار مخزن، شوک حرارتی و محدوده مجاز عملکرد سنسور بررسی شوند.

PROCESS
04
Surface Conditions

وجود کف، بخار و تلاطم

وجود کف، بخار، گردوغبار، تلاطم، موج سطحی و موانع مسیر اندازه‌گیری مشخص شود.

SURFACE
05
Contact Strategy

تماس یا عدم تماس با ماده

نیاز به اندازه‌گیری غیرتماسی یا امکان نصب پروب تماسی، مستغرق یا نصب‌شده از بالای مخزن تعیین شود.

CONTACT
06
Data Integration

اتصال به دیتالاگر و SCADA

نوع خروجی، سازگاری با دیتالاگر، انتقال تله‌متری، هشدار سطح و اتصال به سامانه مانیتورینگ بررسی شود.

INTEGRATION
FINAL SELECTION RULE

بهترین سطح‌سنج، گران‌ترین فناوری نیست؛ تجهیزی است که با نوع ماده، هندسه مخزن، شرایط فرآیند، روش نصب و معماری داده پروژه هماهنگ باشد.

MATERIAL · SENSOR PACKAGE · OPERATING RANGE · SURFACE · CONTACT · CALIBRATION DATIS LEVEL SENSOR CONFIGURATION PATH · READY
LEVEL MEASUREMENT BLUEPRINT

سطح‌سنج صنعتی چیست؟

سطح‌سنج صنعتی تجهیزی برای تشخیص یا اندازه‌گیری پیوسته ارتفاع مواد و سیالات است؛ انتخاب فناوری مناسب به نوع ماده، شکل مخزن، شرایط فرآیند، محدوده اندازه‌گیری و روش انتقال داده وابسته است.

Technical Definition Industrial Level Measurement
01

هسته اندازه‌گیری و پایش سطح فرآیند

سطح‌سنج‌های صنعتی برای اندازه‌گیری سطح مایعات، مواد جامد، مخازن، چاه‌ها، حوضچه‌ها و سیلوها استفاده می‌شوند. این تجهیزات با فناوری‌های تماسی یا غیرتماسی، مقدار سطح را به سیگنال قابل ثبت تبدیل می‌کنند و از طریق دیتالاگر، تله‌متری یا سامانه SCADA امکان مشاهده، آرشیو، هشداردهی و کنترل فرآیند را فراهم می‌سازند.

Level Technology Map فناوری‌های اصلی اندازه‌گیری سطح
Measurement Active
01
Ultrasonic Level

سطح‌سنج التراسونیک

اندازه‌گیری غیرتماسی سطح با محاسبه زمان رفت‌وبرگشت امواج صوتی؛ مناسب مخازن آب، فاضلاب و کانال‌های باز.

02
Hydrostatic Level

سطح‌سنج هیدرواستاتیک

محاسبه ارتفاع مایع بر اساس فشار ستون سیال؛ مناسب چاه‌ها، مخازن عمیق و منابع ذخیره.

03
Radar Level

سطح‌سنج راداری

اندازه‌گیری غیرتماسی با امواج راداری؛ مناسب بخار، کف، دمای بالا و مخازن فرآیندی دشوار.

04
Capacitive Level

سطح‌سنج خازنی

تشخیص یا اندازه‌گیری سطح بر اساس تغییر ظرفیت الکتریکی؛ مناسب مایعات، پودرها و مواد داخل مخزن.

DETECT · MEASURE · LOG · TRANSMIT · CONTROL DATIS INDUSTRIAL LEVEL MEASUREMENT · ONLINE
LEVEL TECHNOLOGY DECISION OBSERVATORY

راهنمای انتخاب فناوری سطح‌سنج هر فناوری برای چه مخزن و فرآیندی مناسب است و کجا نباید انتخاب شود؟

نوع سیال یا ماده، ارتفاع مخزن، وجود بخار یا کف، فشار و دمای فرآیند، تماس یا عدم تماس با ماده و شرایط نصب تعیین می‌کنند کدام فناوری سطح‌سنج انتخاب مناسب‌تری است. فناوری مورد نظر را انتخاب کنید تا منطق فنی آن نمایش داده شود.

Technical Selection Analysis پنل تحلیل فناوری سطح‌سنج
Level Decision Engine Online
ULT
Non-Contact Acoustic Measurement

سطح‌سنج التراسونیک

ULTRASONIC LEVEL TRANSMITTER
01 Measurement Principle روش اندازه‌گیری

ارسال موج صوتی از بالای مخزن و محاسبه فاصله تا سطح ماده بر اساس زمان رفت‌وبرگشت موج؛ بدون تماس مستقیم سنسور با سیال.

02 Best Deployment بهترین محل استفاده

مخازن آب، فاضلاب، حوضچه‌های روباز، کانال‌ها، چاه‌ها و کاربردهای عمومی که اندازه‌گیری غیرتماسی مورد نیاز است.

03 Selection Warning محدودیت انتخاب

بخار شدید، کف زیاد، تلاطم شدید، مانع داخل مسیر صوتی یا گازهایی که انتشار موج را مختل می‌کنند، می‌توانند دقت اندازه‌گیری را کاهش دهند.

SELECTION RULE

برای مخزن باز و سیال نسبتاً آرام که تماس سنسور با ماده مطلوب نیست، انتخاب اقتصادی و کاربردی است.

OPEN TANKS مخازن آب، فاضلاب و حوضچه‌های روباز
DEEP WELLS چاه‌ها، مخازن عمیق و نقاط مستغرق
PROCESS TANKS مخازن فرآیندی، بخار و دمای بالا
SOLIDS & POWDERS پودر، گرانول و مواد داخل سیلو
SCADA / TELEMETRY ثبت، هشدار و انتقال آنلاین سطح
MATERIAL · TANK GEOMETRY · PROCESS CONDITION · INSTALLATION · ACCURACY · PROJECT FIT DATIS LEVEL TECHNOLOGY DECISION OBSERVATORY · ONLINE
DATIS INDUSTRIAL LEVEL TELEMETRY CORRIDOR Level Acquisition Route · Online
INDUSTRIAL LEVEL MEASUREMENT

سطح‌سنج‌ها و ارتفاع‌سنج‌های صنعتی اندازه‌گیری، ثبت و انتقال پیوسته سطح مایعات و مواد

تجهیزات سطح‌سنجی داتیس برای اندازه‌گیری سطح مخازن، چاه‌ها، کانال‌ها، سیلوها و منابع ذخیره طراحی شده‌اند. سنسورهای التراسونیک، راداری، خازنی و هیدرواستاتیک به دیتالاگر GTU-550 متصل می‌شوند تا داده سطح ثبت، آرشیو و به سامانه مانیتورینگ منتقل شود.

Level Acquisition Core GTU-550 + LEVEL SENSOR SYSTEM
LEVEL
GTU-550 DATA LOGGER ULTRASONIC RADAR CAPACITIVE HYDROSTATIC دیتالاگر صنعتی GTU-550 داتیس سطح سنج و ارتفاع سنج التراسونیک داتیس سطح سنج راداری داتیس سطح سنج خازنی داتیس سطح سنج هیدرواستاتیک داتیس
MEASURE اندازه‌گیری پیوسته یا نقطه‌ای سطح
LOG ثبت و آرشیو داده در GTU-550
TRANSMIT انتقال اطلاعات به سامانه پایش
مشاهده سطح‌سنج‌ها مشاوره انتخاب سطح‌سنج
ULTRASONIC · RADAR · CAPACITIVE · HYDROSTATIC · DATA LOGGING · TELEMETRY · SCADA DATIS INDUSTRIAL LEVEL MEASUREMENT CATEGORY · ONLINE
ENGINEERING FAQ

سوالات متداول انتخاب سطح‌سنج

پاسخ‌های کوتاه و کاربردی برای تصمیم‌گیری خرید و انتخاب فناوری مناسب.

01آیا سطح‌سنج التراسونیک بهتر از راداری است؟

انتخاب بین التراسونیک و راداری به شرایط مخزن وابسته است. برای مخازن باز، آب و فاضلاب و محیط‌هایی با بخار و کف کم، التراسونیک معمولاً انتخاب اقتصادی و مناسبی است. در فشار، دمای بالا، بخار یا تلاطم شدید، رادار پایداری بیشتری دارد.

مشاهده محصولات مرتبط
02برای مخزن آب چه سطح‌سنجی مناسب است؟

برای مخازن آب معمولاً سطح‌سنج التراسونیک، هیدرواستاتیک یا راداری انتخاب می‌شود. ارتفاع مخزن، نوع نصب، وجود کف، فشار داخلی و نیاز به اندازه‌گیری غیرتماسی تعیین می‌کند کدام فناوری مناسب‌تر است.

مشاهده محصولات مرتبط
03برای چاه از چه مدلی استفاده کنیم؟

برای چاه‌ها و نقاط عمیق، سطح‌سنج هیدرواستاتیک به‌دلیل نصب داخل چاه و اندازه‌گیری فشار ستون آب گزینه رایجی است. در شرایط خاص می‌توان از رادار یا التراسونیک نیز استفاده کرد، اما محدودیت عمق و محل نصب باید بررسی شود.

مشاهده محصولات مرتبط
04آیا سطح‌سنج به SCADA متصل می‌شود؟

بله. بسته به مدل، خروجی‌هایی مانند 4–20mA و RS485/Modbus برای اتصال به دیتالاگر، PLC و SCADA قابل ارائه است. برای ثبت و ارسال اطلاعات از راه دور نیز می‌توان از دیتالاگرهای داتیس استفاده کرد.

مشاهده محصولات مرتبط
05قیمت سطح‌سنج صنعتی به چه عواملی بستگی دارد؟

فناوری اندازه‌گیری، محدوده، فشار و دما، متریال، درجه حفاظت، نوع خروجی، شرایط نصب و تجهیزات جانبی روی قیمت نهایی اثر می‌گذارند. برای پروژه‌های خاص، قیمت براساس مشخصات فنی محاسبه می‌شود.

مشاهده محصولات مرتبط
PROJECT REVIEW

برای پروژه خود سطح‌سنج مناسب را پیدا نکردید؟

نوع مخزن، ارتفاع، ماده، شرایط فرآیند و نحوه انتقال اطلاعات را برای کارشناسان داتیس ارسال کنید تا فناوری و مدل مناسب پروژه شما پیشنهاد شود.
