فلومترهای التراسونیک TUF-2000P Portable Ultrasonic Flow Meter with Printer

فلومتر التراسونیک پرتابل TUF-2000P

فلومتر التراسونیک پرتابل پرینتردار Clamp-On با فناوری Transit-Time برای اندازه‌گیری، ثبت و چاپ دبی بدون برش لوله

TUF-2000P یک فلومتر التراسونیک پرتابل پرینتردار از نوع Clamp-On برای اندازه‌گیری میدانی دبی مایعات در لوله‌های بسته است. دو ترانسدیوسر روی سطح خارجی لوله نصب می‌شوند و دستگاه با فناوری Transit-Time، بدون برش لوله و بدون تماس مستقیم سنسورها با سیال، سرعت و دبی را محاسبه می‌کند. این مدل دارای Mini Thermal Printer، دیتالاگر داخلی، نمایشگر LCD، باتری Ni-MH قابل شارژ با بیش از 20 ساعت کارکرد اعلام‌شده و رابط RS485 است. با انتخاب ترانسدیوسر مناسب، محدوده لوله DN15 تا DN6000 پوشش داده می‌شود و دستگاه برای تست میدانی، ممیزی انرژی، HVAC، آب و فاضلاب، عیب‌یابی و صحت‌سنجی جریان کاربرد دارد.

فناوری Transit-TimeTransit-Time
پرتابل و بدون برش لولهPortable Clamp-On
دقت تا ±1%Up to ±1%
رنج وسیع قطر لولهDN15–DN6000
قیمت محصول
۱٬۳۵۰٬۰۰۰٬۰۰۰ ریال
قیمت نهایی بر اساس نوع و سایز ترانسدیوسر، رنج دمایی، طول کابل، تجهیزات جانبی، نیاز به خروجی‌های آنالوگ یا دیجیتال، خدمات نصب و راه‌اندازی، کالیبراسیون و شرایط پروژه تعیین می‌شود.
دریافت مشاوره فنی استعلام قیمت دانلود کاتالوگ
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

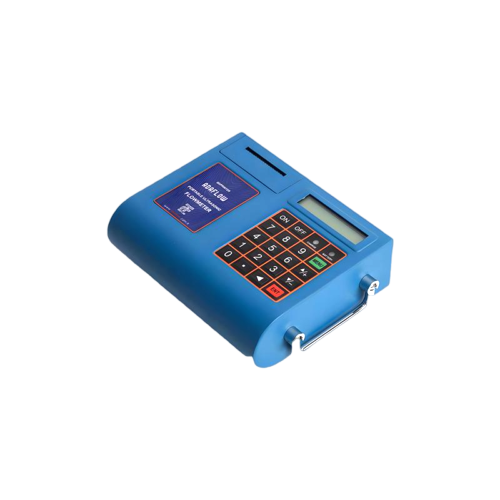

فلومتر التراسونیک پرتابل پرینتردار TUF-2000P با سنسورهای Clamp-On
TUF-2000P Portable Ultrasonic Flow Meter with Thermal Printer

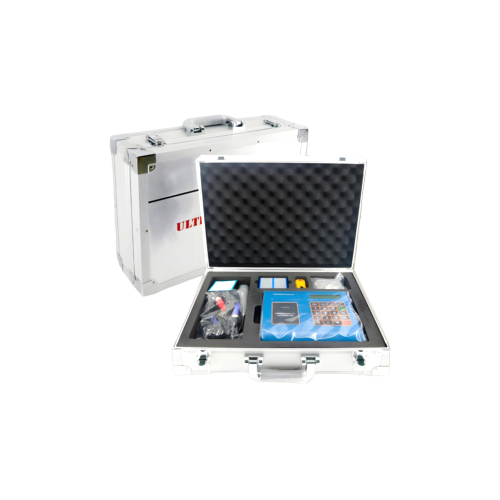

فلومتر کلمپ آن پرتابل TUF-2000P برای تست و اندازه‌گیری دبی مایعات
فلومتر التراسونیک پرتابل پرینتردار TUF-2000P با سنسورهای Clamp-On TUF-2000P Portable Ultrasonic Flow Meter with Thermal Printer فلومتر کلمپ آن پرتابل TUF-2000P برای تست و اندازه‌گیری دبی مایعات
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
TUF-2000P
برند
DATIS
SKU
TUF-2000P
MPN
TUF-2000P
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01
Transit-Time

فناوری Transit-Time

مشاهده توضیحات
Installation 02
Portable Clamp-On

پرتابل و بدون برش لوله

مشاهده توضیحات
Accuracy 03
Up to ±1%

دقت تا ±1%

مشاهده توضیحات
Pipe Size 04
DN15–DN6000

رنج وسیع قطر لوله

مشاهده توضیحات
Printer & Logger 05
Built-in

پرینتر حرارتی و دیتالاگر داخلی

مشاهده توضیحات
Battery 06
>20 h

باتری قابل شارژ با کارکرد طولانی

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق TUF-2000P نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور TUF-2000Pمشاوره انتخاب مدل
Why This Product

چرا فلومتر التراسونیک پرتابل TUF-2000P؟

TUF-2000P برای پروژه‌هایی مناسب است که اندازه‌گیری سیار، ثبت داده و چاپ نتیجه در محل اهمیت دارد. ترکیب فناوری Transit-Time، نصب خارجی Clamp-On، پرینتر حرارتی داخلی، دیتالاگر، باتری قابل شارژ و رنج وسیع قطر لوله، این دستگاه را برای تست میدانی، ممیزی انرژی، HVAC، آب و فاضلاب و بررسی عملکرد فلومترهای نصب‌شده کاربردی می‌کند. دقت نهایی به انتخاب محل نصب، مشخصات واقعی لوله، کوپلینگ صوتی، پر بودن لوله و کیفیت سیگنال وابسته است.

01 پرتابل و مناسب تست میدانی
02 پرینتر حرارتی داخلی
03 ثبت داده با Data Logger
04 نصب Clamp-On بدون توقف خط
05 باتری داخلی برای کار میدانی
06 رنج سنسور از DN15 تا DN6000
DECISION FACTOR 01

پرتابل و مناسب تست میدانی

ساختار قابل حمل دستگاه امکان اندازه‌گیری در چند نقطه، بازدیدهای دوره‌ای، عیب‌یابی و پروژه‌های موقت را بدون نصب یک فلومتر دائم فراهم می‌کند.
Portable Transit-Time Clamp-On Technology

نحوه عملکرد فلومتر التراسونیک پرتابل TUF-2000P

دو ترانسدیوسر Clamp-On روی سطح خارجی یک لوله بسته نصب می‌شوند و به‌صورت متناوب پالس‌های التراسونیک را در جهت و خلاف جهت جریان ارسال و دریافت می‌کنند. حرکت مایع باعث اختلاف بین زمان عبور موج در دو جهت می‌شود.

TUF-2000P این اختلاف Transit Time را همراه با اطلاعات واردشده برای قطر، ضخامت، جنس لوله، لاینینگ و سیال پردازش کرده و سرعت و دبی حجمی را محاسبه می‌کند. بسته به قطر و شرایط خط، سنسورها می‌توانند در آرایش V، W یا Z نصب شوند و نتایج روی LCD مشاهده، در Data Logger ثبت یا با Printer داخلی چاپ شوند.

کیفیت نصب، مستقیماً روی دقت و پایداری اندازه‌گیری اثر دارد سطح محل نصب باید آماده شود، کوپلنت مناسب استفاده شود و فاصله سنسورها مطابق محاسبه دستگاه تنظیم گردد. وجود حباب زیاد، ذرات معلق شدید، لاینینگ نامشخص یا پروفایل جریان آشفته می‌تواند کیفیت سیگنال Transit-Time را کاهش دهد.
Transit-Time فناوری اندازه‌گیری
Clamp-On روش نصب ترانسدیوسر
>20 h کارکرد باتری اعلام‌شده
نحوه عملکرد فلومتر التراسونیک پرتابل TUF-2000P
Smart Anatomy View

آناتومی فلومتر التراسونیک پرتابل TUF-2000P

TUF-2000P شامل واحد اصلی پرتابل، Mini Thermal Printer، نمایشگر LCD با نور پس‌زمینه، صفحه‌کلید، نشانگر شارژ، دستگیره تاشو، باتری Ni-MH قابل شارژ، رابط سریال، کانکتورهای Upstream/Downstream، Data Logger و یک جفت ترانسدیوسر Clamp-On است.

آناتومی فلومتر التراسونیک پرتابل TUF-2000P
01 / Portable Main Unit واحد اصلی پرتابل واحد پردازش مرکزی برای دریافت سیگنال سنسورها، محاسبه Flow/Totalizer، مدیریت ثبت داده و تنظیم پارامترهای اندازه‌گیری.
02 / Mini Thermal Printer پرینتر حرارتی داخلی پرینتر داخلی برای چاپ فوری یا زمان‌بندی‌شده داده‌ها و نتایج انتخاب‌شده در پروژه‌های میدانی.
03 / Backlit LCD نمایشگر LCD با نور پس‌زمینه نمایش دبی لحظه‌ای، Totalizer، سرعت جریان، وضعیت اندازه‌گیری و پارامترهای تنظیمی دستگاه.
04 / Control Keypad صفحه‌کلید کنترلی برای ورود مشخصات لوله و سیال، انتخاب نوع ترانسدیوسر، تنظیم واحدها، Data Logger، خروجی‌ها و سایر پارامترهای دستگاه.
05 / Rechargeable Battery باتری Ni-MH قابل شارژ منبع تغذیه داخلی برای کار میدانی با بیش از 20 ساعت کارکرد پیوسته اعلام‌شده در Manual.
06 / Serial Interface رابط ارتباطی سریال رابط RS485 در مشخصات سخت‌افزاری Manual ذکر شده و منوهای دستگاه تنظیمات RS232/RS485 را برای انتقال داده پشتیبانی می‌کنند.
07 / Clamp-On Transducers ترانسدیوسرهای التراسونیک Clamp-On سنسورهای TS-1، TM-1، TL-1 و مدل‌های High-Temperature متناسب با قطر و دمای لوله انتخاب می‌شوند.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای فلومتر التراسونیک پرتابل TUF-2000P

TUF-2000P برای اندازه‌گیری موقت و میدانی دبی در لوله‌های بسته طراحی شده است. قابلیت حمل، پرینتر داخلی، Data Logger و سنسورهای Clamp-On آن را برای آب و فاضلاب، HVAC، ممیزی انرژی، نیروگاه، صنایع فرآیندی، نگهداری و تعمیرات، پایش مصرف و مقایسه عملکرد فلومترهای نصب‌شده مناسب می‌کند؛ مشروط به اینکه شرایط خط و سیال با فناوری Transit-Time سازگار باشند.

تست و صحت‌سنجی میدانی فلومتر

اندازه‌گیری موقت برای مقایسه عملکرد یک فلومتر نصب‌شده، بررسی اختلاف قرائت و تهیه گزارش میدانی. این کاربرد به‌تنهایی جایگزین کالیبراسیون رسمی در مرجع معتبر نیست.

شبکه‌های آب و فاضلاب

اندازه‌گیری دبی در خطوط انتقال و توزیع، ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و نقاطی که نصب موقت بدون برش لوله موردنیاز است.

HVAC، چیلر و موتورخانه

اندازه‌گیری جریان آب سرد و گرم در چیلرها، مدارهای سرمایش و گرمایش، برج خنک‌کننده و موتورخانه برای بررسی عملکرد و ممیزی انرژی.

ممیزی انرژی و پایش مصرف

ثبت و چاپ نتایج دبی در تست‌های مصرف انرژی، Balance جریان و ارزیابی عملکرد تجهیزات و مدارهای تأسیساتی.

صنایع نفت، روغن و فرآیندی

قابل بررسی برای روغن‌ها و سایر مایعات فرآیندی دارای قابلیت انتقال مناسب موج التراسونیک، پس از بررسی نوع سیال، لوله و شرایط عملیاتی.

نیروگاه، پمپ و برج خنک‌کننده

اندازه‌گیری موقت جریان در خطوط Utility، مدارهای خنک‌کاری و بررسی عملکرد پمپ، بویلر و Cooling Tower.

صنایع غذایی و دارویی

قابل بررسی برای مایعات سازگار با Transit-Time در خطوطی که عدم تماس مستقیم سنسور با سیال مزیت دارد؛ الزامات فرآیندی و بهداشتی خط باید مستقل بررسی شوند.

نگهداری، تعمیرات و عیب‌یابی

اندازه‌گیری سیار برای بررسی افت دبی، عملکرد پمپ، تغییرات مصرف، Balance خطوط و ثبت نتایج در برنامه‌های Maintenance.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر التراسونیک پرتابل TUF-2000P

مشخصات زیر بر اساس User Manual مدل TUF-2000P، صفحه فعلی محصول و مستندات داتیس تنظیم شده‌اند. برخی خروجی‌ها و قابلیت‌ها می‌توانند به نسخه سخت‌افزاری یا کانفیگ سفارش وابسته باشند؛ نوع سنسور نیز باید متناسب با قطر، دمای سیال و شرایط واقعی خط انتخاب شود.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه TUF-2000P
نوع تجهیز فلومتر التراسونیک پرتابل پرینتردار / Portable Ultrasonic Flow Meter
فناوری اندازه‌گیری Transit-Time Ultrasonic
روش نصب ترانسدیوسر External Clamp-On
دقت Up to ±1%
خطی بودن 0.5%
تکرارپذیری 0.2%
محدوده قطر لوله DN15 تا DN6000
سنسور TS-1 DN15–DN100
سنسور TM-1 DN50–DN1000
سنسور TL-1 DN300–DN6000
سنسور High-Temperature کوچک THS-1 / DN15–DN100
سنسور High-Temperature متوسط THM-1 / DN50–DN1000
روش‌های نصب سنسور V / W / Z
نمایشگر 2 × 20 Character LCD with Backlight
پرینتر Mini Thermal Printer داخلی
Data Logger Built-in Data Logger
رابط ارتباطی سخت‌افزاری RS485
تنظیمات سریال RS232 / RS485 menu support
خروجی جریان 4–20mA / 0–20mA modes
Frequency Output قابل تنظیم
Totalizer Pulse Output قابل تولید از طریق OCT/Buzzer mapping
OCT Output User-configurable
باتری داخلی Rechargeable Ni-MH
کارکرد باتری بیش از 20 h
تغذیه AC AC 220V
مصرف توان 1.5 W
دمای کاری واحد اصلی -20 تا +60 °C
دمای سنسور استاندارد -40 تا +110 °C
دمای سنسور High-Temperature -40 تا +160 °C
وزن خالص واحد اصلی 2.5 kg
سیالات نمونه آب، آب دریا، فاضلاب صنعتی، اسید و قلیا، انواع روغن و سایر مایعات قابل انتقال صوت
نیاز به قطع جریان ندارد
نیاز به برش لوله ندارد
افت فشار اضافی ناشی از فلومتر ندارد
محدوده سرعت جریان نیازمند تأیید نسخه دستگاه
کاربرد اصلی تست میدانی، ممیزی انرژی، HVAC، پایش موقت، صحت‌سنجی و عیب‌یابی جریان
گارانتی و خدمات 18 ماه گارانتی و 5 سال خدمات پس از فروش
TECHNICAL DOWNLOADS

دانلودها و مستندات فنی

کاتالوگ، دیتاشیت، راهنمای نصب، نقشه ابعادی و فایل‌های ارتباطی محصول را از این بخش دریافت کنید.

TUF-2000P User Manual

راهنمای فنی TUF-2000P شامل فناوری Transit-Time، نصب V/W/Z، انتخاب سنسور، پرینتر، Data Logger، باتری، RS485، خروجی 4–20mA، Frequency/OCT، تنظیمات و عیب‌یابی.

نسخه
13.0
زبان
en
دانلود فایل
FAQ

سوالات متداول

فلومتر التراسونیک TUF-2000P چیست؟

TUF-2000P یک فلومتر التراسونیک پرتابل پرینتردار از نوع Clamp-On است که با فناوری Transit-Time دبی مایعات را در لوله بسته و بدون برش لوله اندازه‌گیری می‌کند.

تفاوت TUF-2000P با TUF-2000H چیست؟

TUF-2000P دارای Mini Thermal Printer داخلی است و برای ثبت و چاپ گزارش میدانی طراحی شده؛ مدل H دستگاه Handheld کوچک‌تر است و در Manual آن Printer داخلی برای مدل H تأیید نشده است.

آیا TUF-2000P پرینتر داخلی دارد؟

بله. User Manual مدل TUF-2000P یک Mini Thermal Printer داخلی با قابلیت چاپ فوری و زمان‌بندی‌شده را ذکر می‌کند.

آیا TUF-2000P دیتالاگر داخلی دارد؟

بله. Data Logger داخلی در Manual دستگاه ذکر شده و برای ثبت و خروجی گرفتن از پارامترهای اندازه‌گیری قابل استفاده است.

آیا برای نصب TUF-2000P باید لوله را برش داد؟

خیر. ترانسدیوسرهای Clamp-On روی سطح خارجی لوله نصب می‌شوند و در نصب معمول نیازی به برش یا سوراخ‌کاری خط نیست.

TUF-2000P چه سایز لوله‌ای را پوشش می‌دهد؟

رنج کلی Manual برابر DN15 تا DN6000 است. TS-1 برای DN15–100، TM-1 برای DN50–1000 و TL-1 برای DN300–6000 معرفی شده‌اند.

دقت TUF-2000P چقدر است؟

Manual خطی بودن 0.5%، تکرارپذیری 0.2% و دقت تا ±1% را ذکر می‌کند. دقت واقعی به نصب، مشخصات صحیح لوله و کیفیت سیگنال وابسته است.

باتری TUF-2000P چند ساعت کار می‌کند؟

در User Manual، باتری داخلی Ni-MH برای بیش از 20 ساعت کارکرد پیوسته اعلام شده است.

رابط ارتباطی TUF-2000P چیست؟

RS485 در مشخصات سخت‌افزاری Manual ذکر شده است. منوی دستگاه نیز تنظیمات ارتباطی RS232/RS485 با Baud Rate قابل تنظیم را توضیح می‌دهد.

آیا TUF-2000P خروجی 4 تا 20 میلی‌آمپر دارد؟

Manual عملکرد Current Loop با حالت‌های 4–20mA و 0–20mA را توضیح می‌دهد. وجود سخت‌افزار خروجی در کانفیگ سفارش باید پیش از خرید تأیید شود.

چه روش‌هایی برای نصب سنسور TUF-2000P وجود دارد؟

در Manual روش‌های V، W و Z برای نصب ترانسدیوسرها معرفی شده‌اند. انتخاب آرایش به قطر لوله و شرایط سیال بستگی دارد.

TUF-2000P برای چه سیالاتی مناسب است؟

برای مایعاتی که انتقال موج التراسونیک مناسبی دارند؛ Manual نمونه‌هایی مانند آب، آب دریا، فاضلاب صنعتی، اسید و قلیا و انواع روغن را ذکر می‌کند.

آیا TUF-2000P برای HVAC و ممیزی انرژی مناسب است؟

برای اندازه‌گیری موقت جریان آب در چیلر، موتورخانه، مدارهای سرمایش و گرمایش و پروژه‌های ممیزی انرژی قابل استفاده است، مشروط به مناسب بودن شرایط خط برای Transit-Time.

آیا TUF-2000P برای کالیبراسیون رسمی فلومتر مناسب است؟

برای مقایسه و صحت‌سنجی میدانی قابل استفاده است؛ اما صدور گواهی کالیبراسیون رسمی نیازمند روش آزمون، تجهیزات مرجع و مرجع کالیبراسیون معتبر است.

دمای قابل پشتیبانی سنسورهای TUF-2000P چقدر است؟

Manual برای سنسورهای استاندارد تا 110°C و برای مدل‌های High-Temperature تا 160°C را ذکر می‌کند.

برای انتخاب سنسور TUF-2000P چه اطلاعاتی لازم است؟

قطر خارجی، ضخامت و جنس لوله، لاینینگ، نوع و دمای سیال، شرایط محل نصب، محدوده دبی، مدت تست، طول کابل و خروجی موردنیاز باید مشخص شوند.

قیمت فلومتر التراسونیک پرتابل TUF-2000P به چه عواملی بستگی دارد؟

قیمت نهایی به نوع ترانسدیوسر، رنج دمایی، قطر لوله، طول کابل، تجهیزات جانبی، خروجی‌های سفارشی و خدمات نصب، راه‌اندازی یا کالیبراسیون پروژه بستگی دارد.
