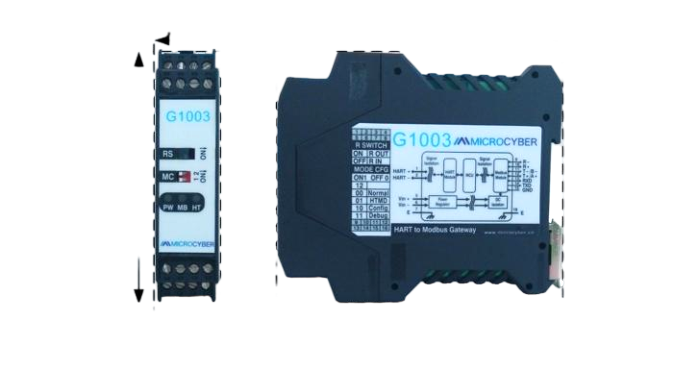

DHM100 HART to Modbus Gateway

مبدل HART به Modbus DHM100

Gateway صنعتی برای اتصال تجهیزات ابزار دقیق HART به شبکه‌های Modbus، PLC، RTU و SCADA

DHM100 یک Gateway صنعتی برای دریافت داده از تجهیزات HART و ارائه آن به سامانه‌های مبتنی بر Modbus است. این دستگاه از رابط HART، رابط‌های سریال RS232/RS422/RS485، تغذیه 9 تا 30 ولت DC، ایزولاسیون 500VAC بین بخش HART و Modbus، حالت HART Modem، Burst Mode و فرمان‌های سفارشی HART پشتیبانی می‌کند. نوع دقیق Modbus، نگاشت Registerها، توپولوژی HART و پارامترهای ارتباطی باید بر اساس پیکربندی پروژه و مستندات تجهیز نهایی شوند.

تبدیل HART به ModbusHART → Modbus
قابلیت‌های HARTMaster / Modem
رابط‌های سریال صنعتیRS232 / RS422 / RS485
تغذیه صنعتی9–30 VDC
استعلام قیمت
۶۹۰٬۰۰۰٬۰۰۰ ریال
در نسخه قبلی قیمت‌های متناقض 690,000,000 ریال و 41,000,000 تومان ثبت شده بود. برای جلوگیری از انتشار قیمت اشتباه، قیمت عددی از این نسخه حذف شده و مبلغ نهایی باید از واحد فروش تأیید شود.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

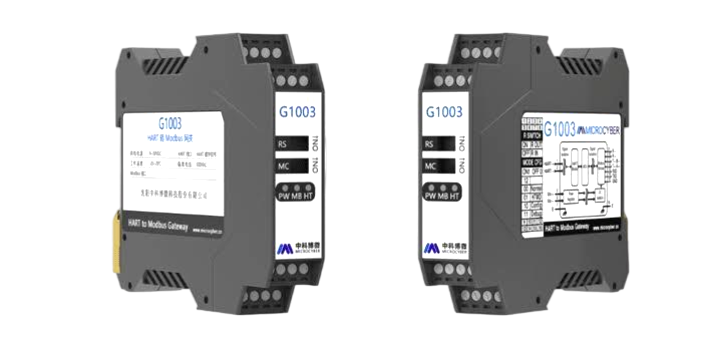

مبدل هارت به مودباس DHM100 داتیس
DHM100 HART to Modbus Gateway
Gateway صنعتی HART به Modbus برای اتصال به PLC و SCADA
مبدل هارت به مودباس DHM100 داتیس DHM100 HART to Modbus Gateway Gateway صنعتی HART به Modbus برای اتصال به PLC و SCADA
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
DHM100
برند
DATIS
SKU
DHM100
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Conversion 01
HART → Modbus

تبدیل HART به Modbus

مشاهده توضیحات
HART 02
Master / Modem

قابلیت‌های HART

مشاهده توضیحات
Serial Interfaces 03
RS232 / RS422 / RS485

رابط‌های سریال صنعتی

مشاهده توضیحات
Power 04
9–30 VDC

تغذیه صنعتی

مشاهده توضیحات
Isolation 05
500 VAC

ایزولاسیون ارتباطی

مشاهده توضیحات
Temperature 06
-20…+70 °C

دمای کاری

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق DHM100 نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور DHM100مشاوره انتخاب مدل
Why This Product

چرا مبدل HART به Modbus DHM100؟

DHM100 برای پروژه‌هایی مناسب است که تجهیزات HART موجود باید بدون تعویض به PLC، RTU یا SCADA مبتنی بر Modbus متصل شوند. مزیت اصلی Gateway، تبدیل پروتکل و نگاشت داده بین دو سمت ارتباطی است. عملکرد صحیح به توپولوژی HART، آدرس‌دهی، مقاومت حلقه، پارامترهای Modbus و نگاشت صحیح Registerها وابسته است.

01 یکپارچه‌سازی تجهیزات HART با PLC و SCADA
02 کاهش هزینه ارتقای سیستم
03 مناسب پروژه‌های مانیتورینگ صنعتی
04 پشتیبانی از چند رابط ارتباطی
05 قابلیت فرمان‌های سفارشی HART
06 مقاوم در برابر شرایط صنعتی
DECISION FACTOR 01

یکپارچه‌سازی تجهیزات HART با PLC و SCADA

DHM100 کمک می‌کند تجهیزاتی که فقط HART دارند، بدون نیاز به تعویض کامل، در سیستم‌های Modbus، PLC و SCADA استفاده شوند.
HART to Modbus Protocol Conversion

نحوه عملکرد مبدل هارت به مودباس DHM100

تجهیز HART مانند ترانسمیتر فشار، دما، سطح یا فلو، داده‌های دیجیتال خود را روی حلقه HART ارائه می‌کند. DHM100 فرمان‌های HART را مدیریت کرده و مقادیر خوانده‌شده را در ساختاری قابل دسترسی برای سمت Modbus قرار می‌دهد.

در سمت Modbus، PLC، RTU، دیتالاگر یا SCADA داده‌ها را بر اساس آدرس‌ها و Register Map تعریف‌شده می‌خواند. رابط‌های سریال RS232/RS422/RS485 در مشخصات فعلی ذکر شده‌اند؛ استفاده از Modbus TCP تنها باید در پیکربندی‌ای اعلام شود که رابط شبکه موردنیاز آن واقعاً وجود داشته باشد.

Register Map باید مستندسازی شود برای بهره‌برداری مطمئن، نگاشت هر Variable یا Command هارت به رجیسترهای Modbus، نوع داده، Endianness، Scaling و آدرس‌دهی باید قبل از اتصال نهایی به PLC یا SCADA مشخص و تست شود.
HART ورودی تجهیز
Modbus خروجی صنعتی
500VAC ایزولاسیون
Smart Anatomy View

آناتومی مبدل هارت به مودباس DHM100

DHM100 از رابط HART، پردازنده تبدیل پروتکل، بافرهای HART، بخش Modbus، رابط‌های سریال RS232/RS422/RS485، ایزولاسیون، مدار تغذیه و بخش پیکربندی تشکیل می‌شود. نحوه سیم‌بندی و مقاومت حلقه HART باید مطابق توپولوژی واقعی پروژه انجام شود.

01 / HART Interface رابط HART بخش ورودی دستگاه که با سیگنال دیجیتال HART ارتباط برقرار کرده و داده‌های تجهیزات ابزار دقیق HART را دریافت می‌کند.
02 / Protocol Processor واحد پردازش پروتکل پردازنده داخلی که فرمان‌های HART را مدیریت کرده، داده‌های دریافتی را تحلیل و برای نگاشت در رجیسترهای Modbus آماده می‌کند.
03 / HART Buffer بافرهای ورودی و خروجی HART بافرهای داخلی برای مدیریت تبادل داده HART، پشتیبانی از فرمان‌های سفارشی و افزایش پایداری ارتباط در پروژه‌های صنعتی.
04 / Modbus Interface رابط Modbus بخش خروجی دستگاه که داده‌های تبدیل‌شده را از طریق Modbus در اختیار PLC، RTU، دیتالاگر یا SCADA قرار می‌دهد.
05 / RS232/RS422/RS485 رابط‌های سخت‌افزاری ارتباطی درگاه‌های ارتباطی صنعتی برای اتصال به انواع شبکه‌های Modbus و تجهیزات کنترلی در تابلوها و سایت‌های صنعتی.
06 / Isolation ایزولاسیون بین HART و Modbus ایزولاسیون 500VAC بین رابط‌ها برای کاهش نویز، افزایش پایداری و محافظت بهتر در برابر اختلاف پتانسیل و اختلالات صنعتی.
07 / Sampling Resistor مقاومت نمونه‌برداری HART قابلیت استفاده از مقاومت نمونه‌برداری داخلی یا خارجی برای تطبیق بهتر با ساختار حلقه HART و شرایط نصب پروژه.
08 / Power Module ماژول تغذیه صنعتی بخش تغذیه دستگاه با ورودی 9 تا 30 ولت DC و مصرف پایین برای نصب در تابلوهای کنترل و پروژه‌های مانیتورینگ.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای مبدل هارت به مودباس DHM100

کاربرد اصلی DHM100 اتصال تجهیزات ابزار دقیق HART به سامانه‌های Modbus در پروژه‌های اتوماسیون، آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاه و سایر فرآیندهای صنعتی است.

شبکه‌های آب و فاضلاب

اتصال ترانسمیترهای فشار، سطح، فلو و سایر تجهیزات HART به سامانه‌های SCADA و مانیتورینگ آب و فاضلاب.

صنایع نفت و گاز

یکپارچه‌سازی تجهیزات ابزار دقیق HART با PLC، RTU و سیستم‌های مانیتورینگ فرآیندی در خطوط، ایستگاه‌ها و سایت‌های صنعتی.

پتروشیمی و صنایع شیمیایی

تبدیل داده‌های ترانسمیترها و آنالایزرهای HART به Modbus برای کنترل، مانیتورینگ و ثبت داده در فرآیندهای حساس.

نیروگاه‌ها و تأسیسات انرژی

تجمیع داده‌های ابزار دقیق HART و ارسال آن‌ها به سیستم‌های کنترل مرکزی برای پایش بهتر تجهیزات و فرآیندها.

صنایع غذایی و دارویی

خواندن داده‌های ابزار دقیق HART در فرآیندهای حساس به فشار، دما، سطح و کیفیت محصول و انتقال آن به سیستم کنترلی.

ارتقای سیستم‌های قدیمی

استفاده از تجهیزات HART موجود در پروژه‌های جدید Modbus بدون نیاز به تعویض کامل تجهیزات ابزار دقیق.

دیتالاگینگ و مانیتورینگ صنعتی

انتقال داده‌های HART به دیتالاگر، RTU یا سیستم مانیتورینگ برای آرشیو، تحلیل و گزارش‌گیری صنعتی.

تابلوهای کنترل و اتوماسیون

نصب در تابلو کنترل برای تبدیل پروتکل و ایجاد ارتباط پایدار بین فیلد ابزار دقیق و سطح کنترل پروژه.

TECHNICAL SPECIFICATIONS

مشخصات فنی مبدل هارت به مودباس DHM100

مشخصات زیر از داده‌های موجود همین محصول استخراج شده‌اند. نوع دقیق Modbus، تعداد کانال‌های HART، Register Map و Interface شبکه باید با دیتاشیت یا Manual نسخه نهایی DHM100 تأیید شوند.

چاپ مشخصات
مشخصهمقدار
نام محصول مبدل هارت به مودباس
مدل دستگاه DHM100
نام انگلیسی HART to Modbus Gateway
نوع تجهیز Protocol Converter / Industrial Gateway
ورودی اصلی پروتکل HART / سیگنال دیجیتال HART
خروجی اصلی Modbus RTU/TCP طبق پیکربندی پروژه
رابط‌های سخت‌افزاری Modbus RS232 / RS422 / RS485
رابط هارت سیگنال دیجیتال HART
تغذیه 9~30VDC
مصرف انرژی 1W
امپدانس ورودی رابط HART ≥5KΩ
ولتاژ تحمل رابط HART 50VDC
دامنه خروجی HART 500mVpp در 500Ω
دامنه رطوبت کاری 5 تا 95 درصد RH
دمای کاری -20 تا +70 درجه سانتی‌گراد
دمای ذخیره‌سازی -20 تا +70 درجه سانتی‌گراد
ولتاژ ایزولاسیون 500VAC بین رابط‌های Modbus و HART
نوع Master در HART قابل انتخاب به‌عنوان ایستگاه Master اول یا Master دوم
توپولوژی HART پشتیبانی از حالت نقطه‌ای و حالت چندنقطه‌ای HART طبق پیکربندی
حالت Burst پشتیبانی از حالت Burst دستگاه‌های HART Slave
فرمان سفارشی HART پشتیبانی از حداکثر 100 دستور سفارشی HART
بافرهای HART بافر ورودی و خروجی HART هرکدام 5000 بایت
HART Modem Mode قابل پیکربندی به‌عنوان HART Modem Mode
مقاومت نمونه‌برداری HART قابل استفاده با مقاومت نمونه‌برداری داخلی یا خارجی
Baud Rate پیش‌فرض 19200 در حالت عادی و 1200 در HART Modem Mode طبق جدول محصول
Data Bit 8
Parity زوج / فرد طبق تنظیمات
Stop Bit 1
CRC Normal
آدرس Slave پیش‌فرض 1
حالت ارتباطی RTU
قابلیت بروزرسانی نرم‌افزاری دارد
حفاظت‌ها حفاظت در برابر نوسانات ولتاژ و مقاومت در برابر نویزهای الکترومغناطیسی
کاربرد اصلی تبدیل داده تجهیزات HART به Modbus برای PLC، RTU، SCADA، دیتالاگر و مانیتورینگ صنعتی
FAQ

سوالات متداول

مبدل DHM100 چه کاری انجام می‌دهد؟

DHM100 داده‌های تجهیزات HART را دریافت و برای دسترسی از سمت Modbus در اختیار PLC، RTU، دیتالاگر یا SCADA قرار می‌دهد.

DHM100 برای چه تجهیزات HART مناسب است؟

برای ترانسمیترهای فشار، دما، سطح، فلو، آنالایزرها و سایر تجهیزات سازگار با HART قابل استفاده است.

رابط‌های سخت‌افزاری دستگاه چیست؟

RS232، RS422 و RS485 در مشخصات فعلی دستگاه ذکر شده‌اند.

آیا Modbus TCP پشتیبانی می‌شود؟

در محتوای فعلی Modbus TCP «طبق پیکربندی» ذکر شده است؛ چون رابط Ethernet به‌صورت صریح در مشخصات سخت‌افزاری درج نشده، این قابلیت باید برای نسخه نهایی سفارش تأیید شود.

تغذیه DHM100 چقدر است؟

بازه تغذیه 9 تا 30 ولت DC در مشخصات فعلی محصول درج شده است.

آیا بین HART و Modbus ایزولاسیون وجود دارد؟

بله. ایزولاسیون 500VAC بین دو رابط در مشخصات فعلی ذکر شده است.

آیا DHM100 از Burst Mode پشتیبانی می‌کند؟

بله. پشتیبانی از Burst Mode تجهیزات HART Slave در جدول فنی فعلی ذکر شده است.

آیا DHM100 به‌عنوان HART Modem قابل استفاده است؟

بله. HART Modem Mode در مشخصات فعلی دستگاه ذکر شده است.

Register Map چگونه تعیین می‌شود؟

نگاشت Variableها و Commandهای HART به رجیسترهای Modbus باید بر اساس پیکربندی دستگاه و نیاز PLC/SCADA تعریف، تست و مستندسازی شود.

برای راه‌اندازی چه اطلاعاتی لازم است؟

نوع و تعداد تجهیزات HART، آدرس‌ها، Point-to-Point یا Multidrop بودن حلقه، نوع Modbus، Baud Rate، Parity، Slave Address، Register Map، تغذیه و ساختار کابل‌کشی باید مشخص شوند.
