MEASUREMENT PRINCIPLE

فلومتر مغناطیسی چگونه کار می‌کند؟

مبنای اندازه‌گیری، قانون القای الکترومغناطیسی فارادی است. دستگاه ولتاژ ناشی از حرکت مایع رسانا را اندازه می‌گیرد و پس از پردازش و کالیبراسیون، آن را به دبی حجمی تبدیل می‌کند.

از سرعت جریان تا دبی حجمی

سیم‌پیچ‌ها میدان مغناطیسی ایجاد می‌کنند. حرکت مایع در این میدان باعث ایجاد اختلاف ولتاژ میان الکترودها می‌شود. راستای جریان، میدان و محور اندازه‌گیری الکترودها بر یکدیگر عمود هستند.

U = B × L × v | Q = A × v̄

در رابطه ساده‌شده فارادی، U ولتاژ القایی، B چگالی شار مغناطیسی، L فاصله مؤثر الکترودها و v سرعت سیال است. دبی حجمی Q از سطح مقطع داخلی A و سرعت متوسط v̄ محاسبه می‌شود.

ترانسمیتر سیگنال الکترودها را پردازش می‌کند. حجم تجمعی نیز با جمع کردن دبی در طول زمان به دست می‌آید؛ صحت آن به صحت دبی، زمان و تنظیمات واحدها وابسته است.

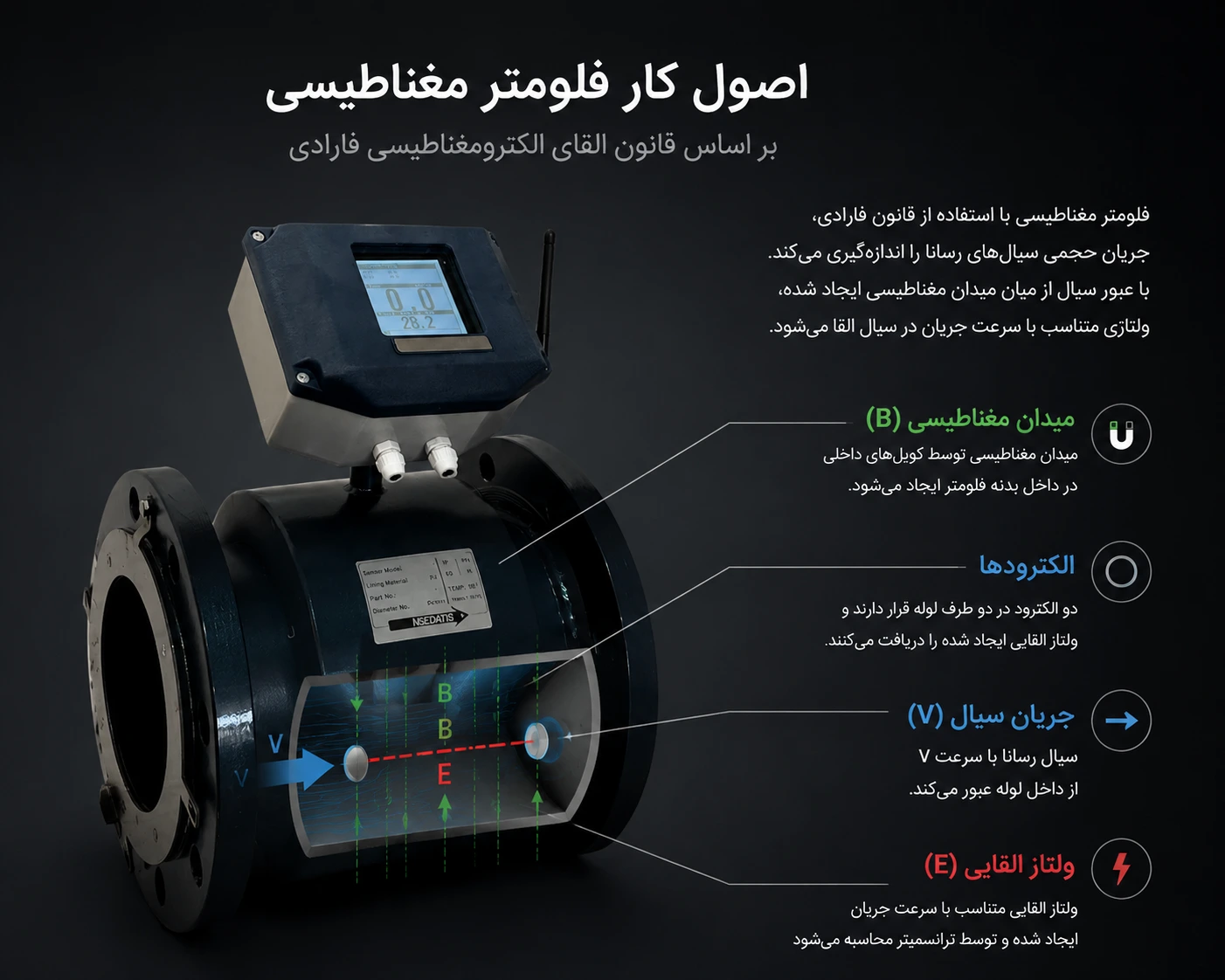

محور الکترودها عمود بر صفحه تصویر نمایش داده شده است. شکل، توضیح اصل اندازه‌گیری است.

COILS

سیم‌پیچ‌ها

میدان لازم برای القای ولتاژ را ایجاد می‌کنند.

LINER

لاینر؛ پوشش عایق داخلی

مایع را از بدنه فلزی لوله اندازه‌گیری عایق می‌کند و باید در برابر شرایط سیال مقاوم باشد.

ELECTRODES

الکترودهای اندازه‌گیری

با مایع تماس دارند و ولتاژ القایی را دریافت می‌کنند؛ جنس آن‌ها باید با سیال سازگار باشد.

TRANSMITTER

ترانسمیتر

سیگنال را به دبی و حجم تبدیل می‌کند و داده را از خروجی‌های تجهیز در اختیار سامانه کنترل قرار می‌دهد.

APPLICATIONS AND BENEFITS

کاربردها و مزایای فلومتر مغناطیسی

نبود پروانه و اجزای چرخشی، نگهداری مکانیکی را ساده‌تر می‌کند. انتخاب این فناوری زمانی مناسب است که رسانایی مایع، جنس اجزا و شرایط نصب با مشخصات مدل انتخابی سازگار باشند.

WATER NETWORKS

آب، چاه و شبکه آبیاری

کنتور آب مغناطیسی برای پایش دبی و حجم برداشت در خطوط پُر کاربرد دارد. دبی کمینه و بیشینه، احتمال ورود هوا و الزامات بهره‌بردار باید پیش از انتخاب بررسی شوند.

WASTEWATER

فاضلاب، پساب و دوغاب رسانا

نبود قطعه متحرک در مسیر، خطر گیرکردن پروانه را حذف می‌کند. ذرات ساینده و رسوب همچنان می‌توانند به لاینر یا الکترود آسیب بزنند؛ جنس اجزا و سرعت جریان باید متناسب انتخاب شوند.

PROCESS LIQUIDS

مایعات صنعتی رسانا

دبی‌سنج مغناطیسی برای مایعات رسانای فرایندی کاربرد دارد. سازگاری شیمیایی باید با توجه به نوع ماده، غلظت، دما و مواد شوینده بررسی شود؛ رسانا بودن مایع به‌تنهایی کافی نیست.

OPERATIONAL DATA

ثبت مصرف و اتصال به کنترل

دبی لحظه‌ای برای پایش جریان و حجم تجمعی برای ثبت انتقال یا مصرف استفاده می‌شود. نوع خروجی، واحدها و مقیاس آن باید با ورودی سامانه کنترل هماهنگ باشد.

INSTALLATION AND MAINTENANCE

الزامات نصب و نگهداری؛ ریسک‌ها و راهکارها

دقت اعلام‌شده تجهیز تنها با انتخاب و نصب صحیح قابل ارزیابی است. این موارد باید در طراحی، نصب و تحویل بررسی شوند؛ اجرای جزئیات به دستورالعمل مدل انتخابی وابسته است.

الزام فنی، پیامد رعایت نکردن و اقدام پیشنهادی
موضوع	ریسک برای بهره‌بردار	راهکار اجرایی
رسانایی الکتریکی	سیگنال ضعیف، ناپایدار یا خارج از محدوده معتبر اندازه‌گیری.	رسانایی در شرایط واقعی بهره‌برداری و پایین‌ترین مقدار محتمل آن اندازه‌گیری و با حداقل مجاز مدل مقایسه شود. واحد رایج 5 µS/cm است. حد مجاز باید در پیشنهاد فنی تجهیز مشخص شود.
پُر بودن لوله	هوا یا خالی ماندن بخشی از مقطع باعث خطای دبی و حجم می‌شود.	محل نصب در بهره‌برداری پُر بماند. از نقاط مرتفع و خروجی آزاد مستعد تخلیه پرهیز شود. در مسیر عمودی، جریان رو به بالا به خروج هوا کمک می‌کند؛ هندسه خط باید پُر ماندن سنسور را تضمین کند.
جهت نصب و طول مستقیم	چرخش جریان و توزیع نامتقارن سرعت می‌تواند نتیجه را تغییر دهد.	طول مستقیم بالادست و پایین‌دست طبق دستورالعمل مدل و نوع مانع انتخاب شود. در نصب افقی، محور الکترودهای اندازه‌گیری طبق راهنمای سازنده افقی قرار گیرد تا اثر تجمع هوا و رسوب کاهش یابد.
هم‌پتانسیل‌سازی و ارت	اختلاف پتانسیل مایع و سنسور باعث نویز یا ناپایداری سیگنال می‌شود.	ارت حفاظتی و مرجع الکتریکی اندازه‌گیری هر دو مطابق نقشه سازنده اجرا شوند. در لوله پلاستیکی یا دارای پوشش عایق، روش مرجع‌دهی سیال مانند حلقه یا الکترود مرجع مشخص شود. خطوط دارای حفاظت کاتدی به نقشه اختصاصی نیاز دارند.
لاینر و الکترود	خوردگی، سایش یا آسیب پوشش داخلی می‌تواند عمر و عملکرد تجهیز را کاهش دهد.	جنس اجزا با ترکیب و غلظت سیال، دما، ذرات و شست‌وشوی خط تطبیق داده شود. تحمل فشار منفی لاینر نیز در خطوط مستعد خلأ بررسی شود.
فشار، دما و نصب	فشار گذرا، تنش فلنج یا گسکت نامناسب می‌تواند نشتی یا آسیب ایجاد کند.	نوع سنسور فلومتر مغناطیسی باید با توجه به فشار طراحی خط، فشارهای گذرای ناشی از ضربه قوچ، دمای سیال و قطر خط لوله انتخاب شده و کلیه پارامترهای مذکور با محدوده مجاز عملکرد و ظرفیت تحمل سنسور تطبیق داده شود. .
رسوب و پوشش الکترود	پوشش عایق روی الکترودها یا تغییر سطح مقطع موجب خطای اندازه‌گیری می‌شود.	برنامه بازبینی متناسب با سیال تدوین شود. تمیزکاری دوره ای با روش سازگار با لاینر و الکترود انجام شود. پس از تمیزکاری، عملکرد مجدداً کنترل شود.
کابل و رطوبت	نویز، اتصال نامناسب یا نفوذ آب می‌تواند سیگنال را مختل کند.	نوع کابل، شیلد، طول مجاز و مسیر آن طبق دستورالعمل انتخاب شوند. کابل سیگنال از منابع تداخل فاصله داشته باشد. گلند، درپوش و اتصال‌ها مطابق درجه حفاظت آب‌بندی شوند؛ شرایط مجاز غوطه‌وری باید مشخص باشد.
تنظیمات و راه‌اندازی	خطای واحد، مقیاس خروجی یا جهت جریان باعث ثبت حجم نادرست می‌شود.	واحد دبی و حجم، جهت جریان، محدوده خروجی و تنظیمات ارتباطی کنترل شوند. نمایش محلی با مقدار دریافتی سامانه مقایسه شود. انجام تنظیمات، جای کالیبراسیون دبی با مرجع معتبر را نمی‌گیرد.

SELECTION AND PROCUREMENT

راهنمای انتخاب و خرید فلومتر مغناطیسی

انتخاب جریان‌سنج مغناطیسی از شرایط سیال و محدوده واقعی دبی آغاز می‌شود. مشخصات زیر مبنای تعیین سایز، جنس اجزا، روش نصب و قیمت تجهیز هستند.

FLUID

نوع سیال و حداقل رسانایی

نام سیال، ترکیب، غلظت، رسانایی در شرایط بهره‌برداری، ذرات، احتمال رسوب و روش شست‌وشو اعلام شود. حداقل رسانایی مجاز یک ویژگی مدل است و باید پیش از سفارش تأیید شود.

SIZING

سایز بر اساس دبی واقعی

حداقل، دبی معمول و حداکثر مورد نیاز، همراه قطر داخلی و جنس لوله بررسی شوند. انتخاب سنسور بزرگ‌تر از نیاز می‌تواند جریان کم را خارج از محدوده معتبر قرار دهد. اگر کاهش قطر لازم باشد، افت فشار و شرایط نصب تبدیل‌ها نیز محاسبه شود.

PROCESS LIMITS

فشار و دمای طراحی

فشار کاری و گذرا، دمای سیال و محیط، احتمال خلأ، نوع فلنج و رده فشار مشخص شوند. حدود مجاز مجموعه از مشخصات سنسور، لاینر، اتصال و ترانسمیتر تعیین می‌شوند.

MATERIALS

جنس قطعات در تماس با سیال

لاینر، الکترود، گسکت و حلقه ی ارت احتمالی باید سازگار با مایع باشند. جنس بدنه به‌تنهایی بیانگر جنس الکترود یا مقاومت شیمیایی کل تجهیز نیست.

ENVIRONMENT

نصب و حفاظت محیطی

فضای در دسترس، طول مستقیم، موقعیت پمپ و شیر، محل ترانسمیتر، احتمال آب‌گرفتگی و دسترسی تعمیراتی بررسی شوند. درجه حفاظت سنسور و ترانسمیتر جداگانه کنترل شود.

DATA INTERFACE

خروجی و ارتباطات

برای خروجی 4–20 mA مقیاس دبی و برای ارتباط دیجیتال، پروتکل و پارامترها مشخص شوند. RS-485 رابط الکتریکی است؛ نام آن به‌تنهایی پروتکل ارتباطی را تعیین نمی‌کند.

ACCURACY

دقت و معیار پذیرش

دقت اعلام‌شده DMF606 برابر ۱٪ است. مبنای درصد، محدوده دبی معتبر و شرایط آزمون باید در مشخصات فنی سفارش تعیین شوند تا پذیرش تجهیز بر معیار روشن انجام شود.

LIFECYCLE COST

قیمت و هزینه اجرای پروژه

قیمت فلومتر مغناطیسی با سایز، جنس اجزا، فشار طراحی، خروجی‌ها و تجهیزات جانبی تغییر می‌کند. هزینه توقف خط، نصب، کابل‌کشی، راه‌اندازی و نگهداری نیز در مقایسه پیشنهادها لحاظ شود.

مشخصات فلومتر DMF606 مشاوره و استعلام قیمت

CATEGORY SUMMARY

جمع‌بندی و نکات نهایی

فلومتر مغناطیسی یکی از پرکاربردترین تجهیزات اندازه‌گیری دبی مایعات رسانا در صنایع آب و فاضلاب، تأسیسات، خطوط انتقال، صنایع شیمیایی و فرآیندی است. این فناوری بر اساس قانون القای فارادی کار می‌کند و به دلیل نداشتن قطعه متحرک در مسیر جریان، افت فشار اضافی ایجاد نمی‌کند. در انتخاب مگ فلومتر باید علاوه بر سایز لوله، پارامترهایی مانند حداقل هدایت الکتریکی سیال، سرعت جریان، جنس لاینر، متریال الکترود، فشار و دمای فرآیند، نوع اتصال فلنجی یا ویفری، درجه حفاظت و خروجی‌های موردنیاز بررسی شوند. برای خطوط آب و فاضلاب معمولاً انتخاب صحیح قطر فلومتر و سرعت عبور سیال اهمیت ویژه‌ای دارد. بزرگ‌تر بودن سایز فلومتر الزاماً به معنی انتخاب بهتر نیست و سایزینگ باید بر اساس دبی حداقل، نرمال و حداکثر انجام شود. فلومترهای مغناطیسی می‌توانند بسته به مدل به خروجی‌هایی مانند 4–20mA، Pulse، Relay، RS-485 و پروتکل‌های صنعتی مجهز باشند. در پروژه‌های مانیتورینگ و تله‌متری، نوع ارتباط فلومتر با PLC، دیتالاگر یا سامانه SCADA نیز باید در زمان انتخاب مشخص شود. در این دسته می‌توانید مدل‌های مختلف فلومتر مغناطیسی را مشاهده و مشخصات آن‌ها را با یکدیگر مقایسه کنید. برای انتخاب مدل مناسب، کافی است سایز خط، نوع سیال، محدوده دبی، فشار و دمای کاری و خروجی‌های موردنیاز پروژه را اعلام کنید.

FREQUENTLY ASKED QUESTIONS

پرسش‌های متداول فلومتر مغناطیسی

پاسخ به پرسش‌های انتخاب، خرید، نصب و بهره‌برداری از دبی‌سنج و کنتور مغناطیسی.

حداقل رسانایی لازم برای فلومتر مغناطیسی چقدر است؟

حداقل رسانایی به طراحی و مدل تجهیز وابسته است. رسانایی سیال، به واحد میکروزیمنس بر سانتی‌متر، باید در شرایط بهره‌برداری اندازه‌گیری و با حد مجاز همان مدل مقایسه شود. برای خرید DMF606، حداقل رسانایی مجاز در مشخصات فنی پیشنهاد تعیین شود؛ یک عدد عمومی برای همه مدل‌ها قابل استفاده نیست.

دقت فلومتر مغناطیسی داتیس چقدر است؟

دقت اعلام‌شده DMF606 برابر ۱٪ است. برای ارزیابی خطا باید مبنای درصد، محدوده دبی و شرایط آزمون مشخص باشند. رعایت الزامات نصب و کیفیت مرجع آزمون نیز بر نتیجه ارزیابی اثر دارند.

آیا برای آب چاه و کشاورزی مناسب است؟

بله، به شرط کافی بودن رسانایی آب، پُر ماندن لوله و انتخاب صحیح سایز و محل نصب. اگر هدف ثبت برداشت یا صورتحساب باشد، الزامات و تأییدیه‌های مورد نیاز بهره‌بردار نیز باید برای همان مدل بررسی شوند.

آیا کنتور مگنتیک برای آب خالص، روغن یا سوخت مناسب است؟

ملاک، رسانایی واقعی مایع در محدوده مجاز مدل است. آب با خلوص بالا ممکن است رسانایی کافی نداشته باشد. بسیاری از روغن‌ها و سوخت‌ها نیز برای فلومتر مغناطیسی متعارف مناسب نیستند؛ پیش از انتخاب، سازگاری فناوری بررسی شود.

آیا فلومتر مغناطیسی در لوله نیمه‌پر کار می‌کند؟

مدل متعارف مخصوص لوله پُر است. محاسبه دبی با سطح مقطع کامل در لوله نیمه‌پر معتبر نیست. این کاربرد به فلومتر مخصوص لوله نیمه‌پر یا سامانه مناسب کانال باز نیاز دارد.

آیا این فلومتر افت فشار ایجاد می‌کند؟

در سنسور تمام‌مقطع، مانع داخلی مانند پروانه وجود ندارد. با این حال اصطکاک، تغییر قطر و اتصالات می‌توانند افت فشار ایجاد کنند؛ مقدار آن باید با شرایط واقعی خط محاسبه شود.

آیا نصب و نگهداری آن از التراسونیک ساده‌تر است؟

نصب فلومتر مغناطیسی درون‌خطی، در مقایسه با التراسونیک کلمپ‌آن، به آماده‌سازی اتصال و در نصب معمول به توقف و ایزوله کردن خط نیاز دارد. نگهداری مکانیکی آن به دلیل نبود اجزای متحرک ساده است؛ رسوب و الکترود باید کنترل شوند. در کلمپ‌آن، وضعیت نصب و ماده کوپلنت میان تراندیوسر و لوله نیز نیازمند بازبینی و تجدید طبق دستورالعمل است. این مقایسه به روش نصب وابسته است.

تفاوت فلومتر با کنتور مغناطیسی چیست؟

هر دو نام می‌توانند به فناوری الکترومغناطیسی اشاره کنند. دبی، نرخ عبور مایع در زمان است و حجم تجمعی، مقدار عبورکرده طی یک دوره. کاربرد در صورتحساب یا اندازه‌گیری قانونی به الزامات و تأییدیه‌های مشخص نیاز دارد و صرف عنوان «کنتور» آن را اثبات نمی‌کند.

برای استعلام قیمت چه اطلاعاتی لازم است؟

نوع و رسانایی سیال، قطر و جنس لوله، حداقل و حداکثر دبی، فشار و دمای طراحی، شرایط نصب، تغذیه و خروجی‌های مورد نیاز ارسال شوند. وجود مواد خورنده، ذرات ساینده، شست‌وشوی خط و نیاز به ارسال داده از راه دور نیز اعلام شود.

آیا فلومتر مغناطیسی نیاز به کالیبراسیون دارد؟

صحت اندازه‌گیری در تحویل و در برنامه کنترل تجهیز بررسی می‌شود. نیاز و زمان کالیبراسیون به اهمیت اندازه‌گیری، شرایط کار و الزامات بهره‌بردار وابسته است. آزمون نمایشگر، خروجی جریان یا ارتباط دیجیتال به‌تنهایی کالیبراسیون اندازه‌گیری دبی نیست.
