سایزینگ فلومتر مغناطیسی باید براساس حداقل، دبی عادی و حداکثر جریان و سرعت واقعی سیال در مقطع داخلی سنسور انجام شود، نه صرفاً قطر نامی لوله. ابتدا قطر تئوری از رابطه دبی، سرعت و سطح مقطع محاسبه میشود؛ سپس سایزهای استاندارد مجاور از نظر محدوده اندازهگیری، افت فشار تبدیل‌ها، رسوب، سایش، پرماندن لوله و الزامات دیتاشیت مقایسه می‌شوند.
خلاصه فنی
- سایز فلومتر مغناطیسی الزاماً با سایز خط لوله برابر نیست.
- سه مقدار دبی حداقل، عادی و حداکثر باید جداگانه در محاسبات وارد شوند.
- رابطه پایه سایزینگ
Q = v × Aو برای مقطع دایره‌ایA = πD²/4است. - قطر مؤثر محاسبه، قطر داخلی مسیر اندازهگیری سنسور است؛ نه فقط DN درج‌شده روی فلنج.
- فلومتر کوچکتر سرعت را افزایش میدهد، اما میتواند افت فشار تبدیل‌ها، سایش و هزینه پمپاژ را بیشتر کند.
- فلومتر بزرگ‌تر سرعت را کاهش میدهد و ممکن است عملکرد در دبی پایین، رسوب و پایداری صفر را نامطلوب کند.
- بازه سرعت مجاز یا ترجیحی باید از دیتاشیت همان مدل و شرایط واقعی سیال استخراج شود.
سایزینگ فلومتر مغناطیسی چیست؟
سایزینگ فلومتر مغناطیسی فرایند انتخاب قطر نامی و قطر داخلی مناسب سنسور براساس محدوده جریان و شرایط بهره‌برداری است. هدف این نیست که فقط یک DN متناسب با لوله پیدا شود؛ هدف آن است که فلومتر در تمام وضعیت‌های مهم فرایند، سرعت و سیگنال قابل‌قبول داشته باشد و هم‌زمان محدودیت‌های هیدرولیکی و مکانیکی رعایت شوند.
فلومتر الکترومغناطیسی سرعت متوسط مایع رسانا را اندازهگیری میکند و با استفاده از سطح مقطع داخلی سنسور، دبی حجمی را محاسبه میکند. بنابراین یک دبی ثابت در قطر کوچکتر با سرعت بالاتر و در قطر بزرگ‌تر با سرعت پایین‌تر عبور میکند. همین رابطه، پایه انتخاب سایز دبی‌سنج مغناطیسی است.
انتخاب سایز فقط یک محاسبه هندسی نیست. نوع سیال، وجود ذرات، احتمال رسوب یا سایش، دبی‌های گذرا، افت فشار مجاز، توان پمپ، نوع لاینر، محدودیت فلنج‌ها و نحوه نصب نیز می‌توانند انتخاب نهایی را تغییر دهند.
چرا انتخاب قطر فلومتر فقط براساس سایز لوله اشتباه است؟
قطر خط لوله معمولاً با ملاحظاتی مانند افت فشار شبکه، توسعه آینده، استاندارد مکانیکی یا ظرفیت پمپ انتخاب میشود. این قطر لزوماً بهترین قطر برای اندازهگیری دبی نیست. ممکن است یک خط بزرگ در بیشتر ساعات با دبی بسیار کمتر از ظرفیت خود کار کند و سرعت سیال در فلومتری هم‌اندازه خط، در بخش پایین محدوده عملکرد دستگاه قرار گیرد.
در جهت مقابل، انتخاب سنسور بسیار کوچک فقط برای افزایش سرعت نیز تصمیم کاملی نیست. تبدیل قطر میتواند افت فشار ایجاد کند و در حداکثر دبی، سرعت، سایش، نویز فرایندی یا هزینه انرژی را افزایش دهد. سایز مناسب نتیجه مقایسه چند گزینه مجاور در کل محدوده بهره‌برداری است.
فرمول محاسبه قطر فلومتر مغناطیسی چیست؟
برای جریان حجمی در یک مقطع دایره‌ای، دبی برابر حاصل‌ضرب سرعت متوسط در سطح مقطع است.
Q = v × A
Q دبی حجمی برحسب مترمکعب بر ثانیه، v سرعت متوسط سیال برحسب متر بر ثانیه و A سطح مقطع داخلی سنسور برحسب مترمربع است.
A = π × D² / 4
D قطر داخلی مؤثر مسیر اندازهگیری برحسب متر است.
با جایگذاری سطح مقطع در رابطه دبی، قطر تئوری بهصورت زیر محاسبه میشود:
D = √(4Q / (π × v))
این رابطه قطر هیدرولیکی تئوری را میدهد. نتیجه باید با سایزهای قابل‌ساخت سازنده، قطر داخلی واقعی سنسور و کلاس اتصال مقایسه شود.
فرمول سریع برای دبی برحسب مترمکعب بر ساعت
v (m/s) = 353.68 × Q (m³/h) / D² (mm)
در این رابطه D برحسب میلی‌متر وارد میشود. برای محاسبه قطر نیز میتوان از رابطه معکوس زیر استفاده کرد.
D (mm) = √(353.68 × Q (m³/h) / v (m/s))
پیش از استفاده، واحدها را کنترل کنید. ورود دبی برحسب لیتر بر ثانیه یا لیتر بر دقیقه در این رابطه بدون تبدیل واحد، نتیجه را نادرست میکند.
فرمول سریع برای دبی برحسب لیتر بر ثانیه
D (mm) = √(1273.24 × Q (L/s) / v (m/s))
این ضریب فقط زمانی معتبر است که دبی برحسب لیتر بر ثانیه، سرعت برحسب متر بر ثانیه و قطر برحسب میلی‌متر باشد.
مراحل سایزینگ فلومتر مغناطیسی چگونه است؟
دبی حداقل، دبی عادی و دبی حداکثر را جداگانه ثبت کنید. شرایط راه‌اندازی، شست‌وشو، پیک مصرف، کارکرد پمپ رزرو و جریان معکوس احتمالی نیز در صورت ارتباط بررسی شوند.
برای استفاده از رابطه پایه، دبی را به مترمکعب بر ثانیه و قطر را به متر تبدیل کنید یا از فرمول سریع متناسب با واحد پروژه استفاده کنید.
سرعت هدف باید از راهنمای سازنده، نوع مایع، میزان ذرات، رسوب‌گذاری، سایش و محدودیت افت فشار نتیجه شود. یک سرعت ثابت را برای همه سیالات و مدلها به‌کار نبرید.
با استفاده از دبی مبنا و سرعت هدف، قطر اولیه را از رابطه D = √(4Q/(πv)) به‌دست آورید.
معمولاً حداقل دو سایز استاندارد در اطراف قطر محاسبه‌شده بررسی می‌شوند. قطر داخلی واقعی هر گزینه باید از دیتاشیت سازنده گرفته شود.
برای هر سایز، سرعت در دبی حداقل، عادی و حداکثر را محاسبه و با محدوده عملکرد و دقت همان مدل تطبیق دهید.
افت فشار، فشار در دسترس، احتمال کاویتاسیون یا آزادشدن گاز، فضای نصب و توصیه سازنده برای Reducer و Expander بررسی شوند.
لاینر، الکترود، کلاس فشار، اتصال فلنجی، دما، خورندگی، سایش، ارتینگ و درجه حفاظت باید پس از انتخاب هیدرولیکی کنترل شوند.
مثال محاسبه قطر فلومتر مغناطیسی براساس دبی
فرض کنید دبی عادی یک خط 100 مترمکعب بر ساعت است و برای بررسی اولیه، سرعت هدف 2 متر بر ثانیه در نظر گرفته شده است. این سرعت فقط فرض آموزشی مثال است و به معنی توصیه عمومی برای همه پروژه‌ها نیست.
D = √(353.68 × 100 / 2) ≈ 133 mm
قطر تئوری حدود 133 میلی‌متر است. چون معمولاً چنین DN استانداردی انتخاب نمی‌شود، گزینه‌های مجاور مانند DN125 و DN150 باید با قطر داخلی واقعی محصول مقایسه شوند.

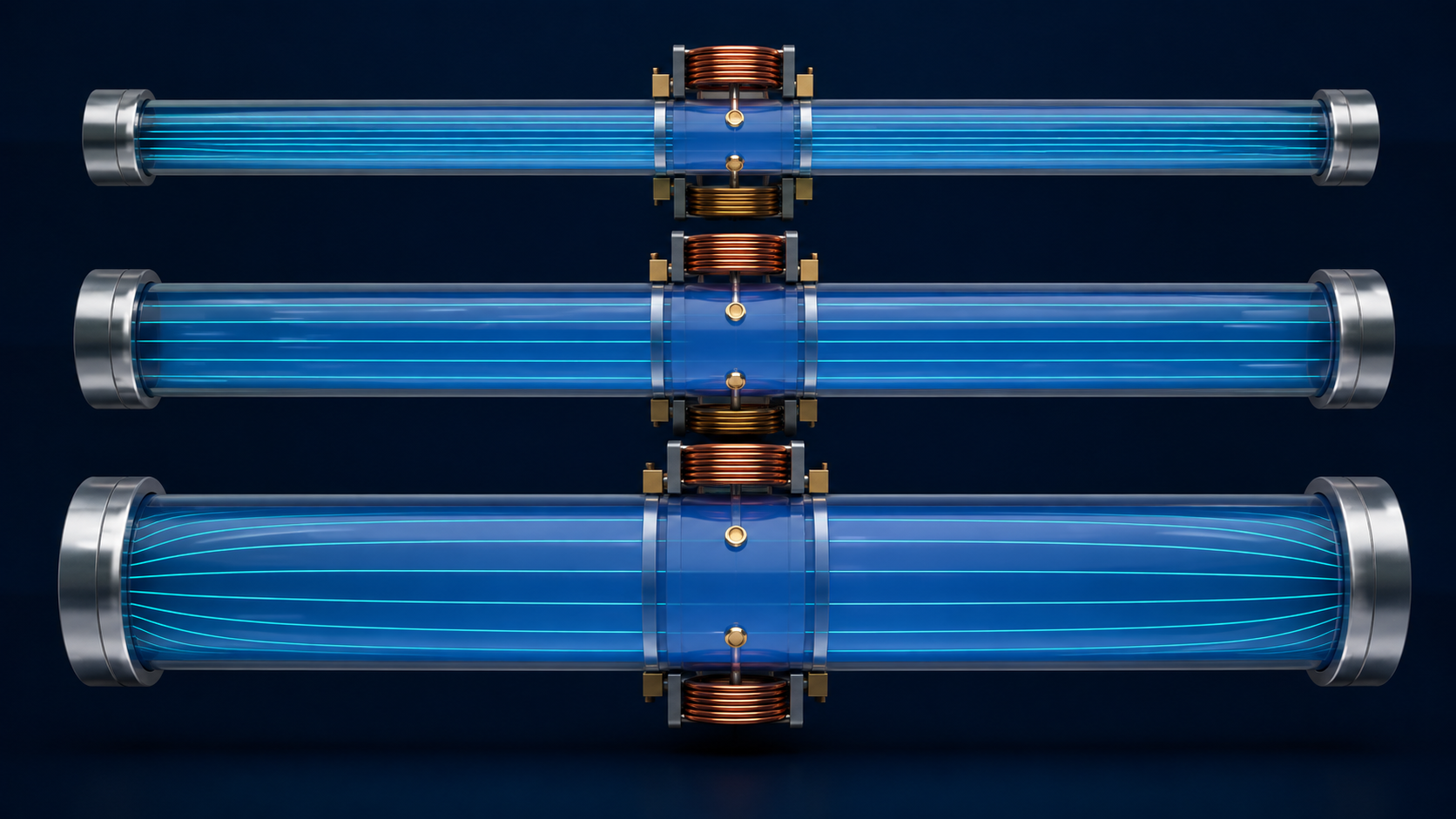

اکنون فرض کنید بازه بهره‌برداری پروژه شامل دبی حداقل 30، دبی عادی 100 و دبی حداکثر 180 مترمکعب بر ساعت است. جدول زیر صرفاً براساس قطرهای داخلی فرضی 125، 150 و 200 میلی‌متر محاسبه شده است.
| قطر داخلی فرضی | سرعت در 30 m³/h | سرعت در 100 m³/h | سرعت در 180 m³/h | برداشت اولیه |
|---|---|---|---|---|
| 125 mm | 0.679 m/s | 2.264 m/s | 4.074 m/s | سرعت بالاتر؛ کنترل حداکثر دبی و افت فشار تبدیل‌ها ضروری است |
| 150 mm | 0.472 m/s | 1.572 m/s | 2.829 m/s | گزینه میانی؛ باید با بازه دستگاه و شرایط سیال تطبیق داده شود |
| 200 mm | 0.265 m/s | 0.884 m/s | 1.592 m/s | سرعت پایین‌تر؛ عملکرد دبی کم و احتمال رسوب باید بررسی شود |
این جدول به‌تنهایی برنده را مشخص نمی‌کند. برای تصمیم نهایی باید محدوده سرعت و مشخصات دقت مدل، قطر واقعی سنسور، نوع مایع، افت فشار تبدیل‌ها و دبی‌های گذرای پروژه بررسی شوند. اگر قطر داخلی واقعی با مقدار فرضی متفاوت باشد، همه سرعت‌ها باید دوباره محاسبه شوند.
برای سایزینگ از دبی حداقل، عادی یا حداکثر استفاده کنیم؟
هیچ‌یک از این سه مقدار به‌تنهایی کافی نیست. دبی عادی برای تعیین نقطه کار غالب مفید است، دبی حداقل توان دستگاه در اندازهگیری جریان‌های پایین را مشخص میکند و دبی حداکثر برای کنترل سرعت، افت فشار و شرایط اضطراری لازم است.
| نقطه دبی | هدف بررسی | ریسک نادیده گرفتن |
|---|---|---|
| دبی حداقل | بررسی حد پایین اندازهگیری، پایداری صفر و احتمال رسوب | ثبت ناپایدار یا عملکرد ضعیف در ساعات کم‌مصرف |
| دبی عادی | قرارگیری مناسب نقطه کار روزمره در محدوده عملکرد | انتخاب سایزی که فقط در پیک یا فقط در کمینه مناسب است |
| دبی حداکثر | کنترل سرعت، افت فشار، سایش و ظرفیت خروجی | افزایش افت فشار یا خروج از محدوده مجاز دستگاه |
| شرایط گذرا | بررسی راه‌اندازی پمپ، شست‌وشو، ضربه و جریان معکوس | نادیده گرفتن وضعیت‌هایی که هرچند کوتاه‌اند، برای تجهیز مهم‌اند |
سرعت مناسب سیال در فلومتر مغناطیسی چقدر است؟
برای همه فلومترهای مغناطیسی و تمام سیالات، یک عدد واحد به‌عنوان سرعت مناسب وجود ندارد. سازندگان معمولاً محدوده کامل اندازهگیری و یک محدوده ترجیحی برای مدل یا کاربرد مشخص ارائه می‌کنند. این بازه ممکن است برای آب تمیز، پساب، دوغاب ساینده یا مایع مستعد رسوب متفاوت باشد.
در سرعت پایین چه اتفاقی می‌افتد؟
با کاهش سرعت، ولتاژ القایی و نسبت سیگنال به نویز کاهش می‌یابد. اثر خطای صفر و مؤلفه‌های ثابت عدمقطعیت نیز در مقایسه با مقدار خوانده‌شده مهم‌تر می‌شوند. در سیالات دارای جامدات، سرعت پایین میتواند احتمال تهنشینی یا پوشش الکترود را افزایش دهد؛ اما سرعت بحرانی رسوب به خواص واقعی مخلوط و هندسه خط وابسته است.
در سرعت بالا چه اتفاقی می‌افتد؟
سرعت بالاتر لزوماً به معنی اندازهگیری بهتر نیست. در سیالات ساینده میتواند فرسایش لاینر و الکترود را تشدید کند. اگر فلومتر با تبدیل قطر کوچک شده باشد، افت فشار، توان پمپاژ و احتمال مسائل هیدرولیکی نیز باید بررسی شوند. حداکثر سرعت قابل‌قبول باید از دیتاشیت محصول و محدودیت فرایند استخراج شود.
نوع سیال چگونه سرعت هدف را تغییر میدهد؟
- آب و مایعات نسبتاً تمیز: سرعت با محدوده عملکرد دستگاه، افت فشار و اقتصاد پمپاژ متعادل میشود.
- پساب و سیال مستعد رسوب: سرعت کافی برای محدودکردن تهنشینی اهمیت دارد، ولی مقدار آن نیازمند بررسی پروژه است.
- دوغاب ساینده: افزایش بی‌رویه سرعت میتواند عمر لاینر و الکترود را کاهش دهد.
- مایع دارای حباب یا گاز همراه: افزایش سرعت مشکل چندفازی بودن را حل نمی‌کند و ممکن است پایداری سیگنال همچنان نامطلوب باشد.
فلومتر کوچکتر بهتر است یا هم‌اندازه لوله؟
| انتخاب قطر | اثر بر سرعت | مزیت احتمالی | ریسک قابل بررسی |
|---|---|---|---|
| کوچکتر از خط | افزایش سرعت در سنسور | بهبود شرایط اندازهگیری در دبی پایین و کاهش احتمال رسوب در برخی کاربردها | افت فشار تبدیل‌ها، سایش، هزینه پمپاژ و سرعت بالا در پیک |
| برابر با خط | مشابه سرعت خط | نصب مکانیکی ساده‌تر و حذف تبدیل قطر | اگر خط Oversize باشد، فلومتر نیز بیش‌ازحد بزرگ میشود |
| بزرگ‌تر از خط | کاهش سرعت در سنسور | فقط در شرایط خاص طراحی یا محدودیت‌های فرایندی قابل بررسی است | سرعت کم، رسوب، حجم و هزینه بالاتر و عملکرد ضعیف در دبی پایین |
هیچ‌کدام بهصورت عمومی بهترین نیستند. انتخاب باید از محاسبات سرعت، مشخصات مدل و ارزیابی هیدرولیکی نتیجه شود.

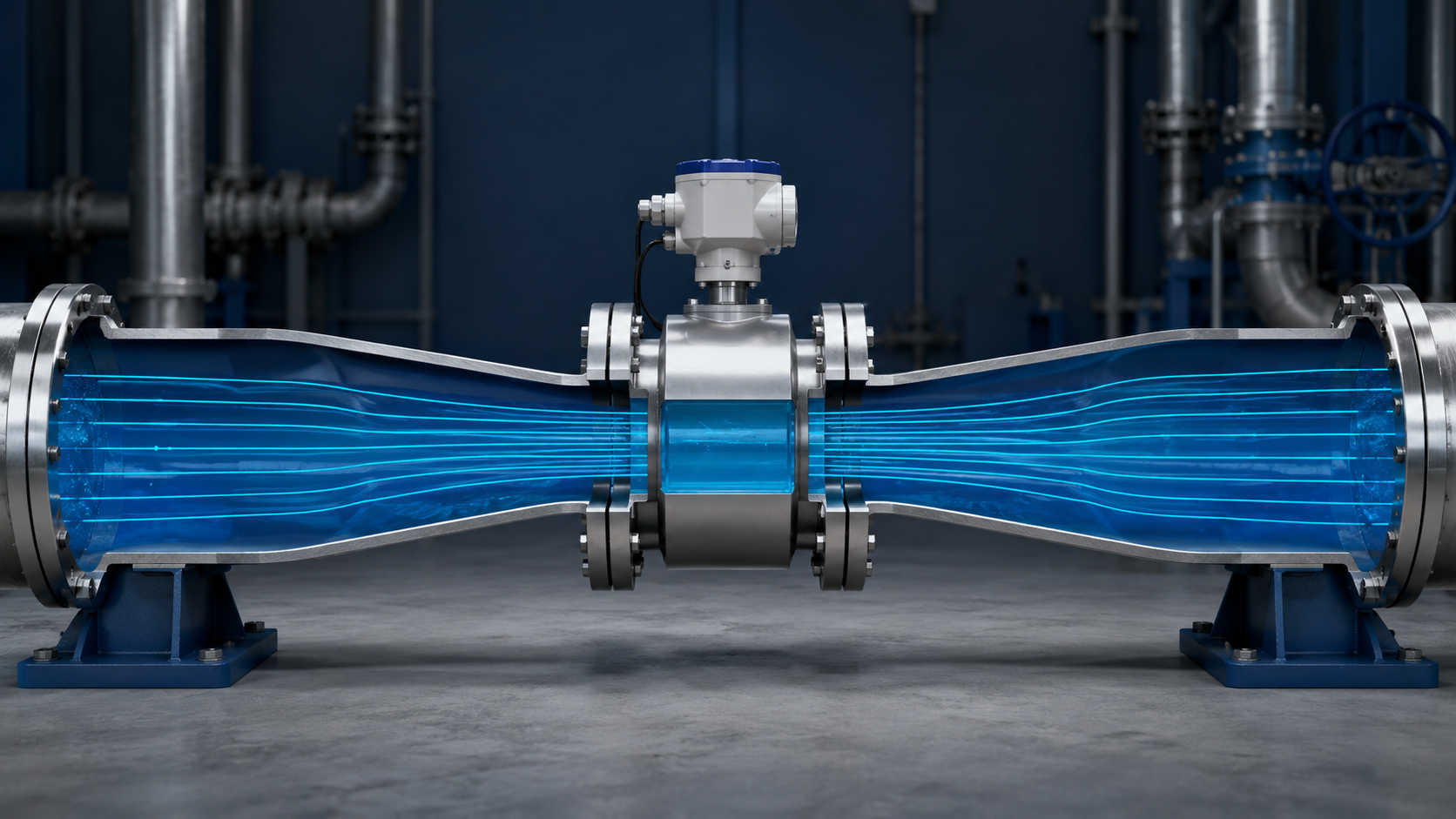

آیا میتوان فلومتر مغناطیسی کوچکتر از لوله نصب کرد؟
بله، در بسیاری از پروژه‌ها میتوان سنسور کوچکتر را میان Reducer و Expander نصب کرد، مشروط بر اینکه سازنده این آرایش را بپذیرد و افت فشار، سرعت، فشار پایین‌دست و فضای نصب محاسبه شوند. زاویه تبدیل، طول مستقیم موردنیاز و فاصله از اغتشاش‌ها باید از راهنمای همان تجهیز گرفته شود.
خود فلومتر مغناطیسی تمام‌مقطع معمولاً مانع مکانیکی در مسیر ندارد، اما تبدیل قطر میتواند افت فشار ایجاد کند. شدت این افت به نسبت قطرها، شکل تبدیل و سرعت وابسته است. در مایعات نزدیک به فشار بخار یا دارای گاز محلول، افت فشار موضعی نیازمند توجه بیشتری است.
قطر داخلی، قطر نامی و سایز فلنج چه تفاوتی دارند؟
DN یا قطر نامی یک شناسه استاندارد برای اندازه اتصال است و الزاماً عدد دقیق قطر داخلی مسیر جریان نیست. قطر داخلی سنسور به طراحی لوله اندازهگیری و ضخامت لاینر وابسته است. سایز فلنج نیز باید با استاندارد اتصال، کلاس فشار و سوراخ‌کاری خط سازگار باشد.
برای تخمین اولیه میتوان از قطر نامی استفاده کرد، اما محاسبه نهایی سرعت باید با قطر عبور واقعی اعلام‌شده در نقشه یا دیتاشیت سازنده انجام شود. این موضوع در سایزهای کوچک، لاینرهای ضخیم و طراحی‌های Reduced-Bore اهمیت بیشتری دارد.
چه اطلاعاتی برای سایزینگ دقیق لازم است؟
چک‌لیست انتخاب قطر فلومتر مغناطیسی
- دبی حداقل، عادی و حداکثر با واحد مشخص
- مدت و فراوانی کارکرد در هر نقطه دبی
- سایز، جنس و قطر داخلی واقعی خط لوله
- نام، ترکیب و رسانایی الکتریکی سیال
- درصد و نوع ذرات جامد، رسوب یا خاصیت سایندگی
- وجود حباب، هوای ورودی یا جریان چندفازی
- دما و فشار عادی و طراحی
- افت فشار مجاز و فشار در دسترس
- نوع و توان پمپ و شرایط راه‌اندازی
- نوع لاینر و الکترود موردنیاز
- استاندارد فلنج و کلاس فشاری
- طول مستقیم موجود و تجهیزات مجاور
- نیاز به جریان دوطرفه و تشخیص لوله خالی
- دقت موردنیاز و نحوه تعریف آن در دیتاشیت
- خروجی، ارتباطات و اتصال به PLC یا SCADA
خطاهای رایج در انتخاب سایز دبی‌سنج مغناطیسی چیست؟
- انتخاب مستقیم از روی DN لوله: بدون محاسبه سرعت در دبی واقعی.
- استفاده فقط از دبی حداکثر: درحالی‌که خط بیشتر زمان را در دبی عادی یا حداقل کار میکند.
- استفاده فقط از دبی عادی: بدون کنترل پیک، شست‌وشو یا شرایط راه‌اندازی.
- محاسبه با واحد اشتباه: مخلوط‌کردن مترمکعب بر ساعت، لیتر بر ثانیه و مترمکعب بر ثانیه.
- فرض برابر بودن DN و قطر داخلی: بدون توجه به لاینر و هندسه واقعی سنسور.
- انتخاب سایز کوچک فقط برای افزایش سیگنال: بدون محاسبه افت فشار و سرعت حداکثر.
- نادیده‌گرفتن نوع سیال: استفاده از یک سرعت هدف برای آب تمیز، پساب و دوغاب ساینده.
- تکیه بر Rangeability اسمی: بدون مطالعه منحنی یا فرمول دقت در سرعت پایین.
- نادیده‌گرفتن نصب: سایز هیدرولیکی درست در خط نیمه‌پر یا محل نامناسب همچنان نتیجه معتبر نمی‌دهد.
رسانایی، لاینر و الکترود چه نقشی در سایزینگ دارند؟
رسانایی الکتریکی مستقیماً در فرمول قطر وارد نمی‌شود، اما شرط بنیادی مناسب بودن فناوری مغناطیسی است. حداقل رسانایی مجاز باید براساس مدل دستگاه و شرایط واقعی سیال بررسی شود. اگر سیال رسانایی کافی نداشته باشد، تغییر سایز مشکل بنیادی فناوری را برطرف نمی‌کند.
لاینر و الکترود نیز قطر را از نظر هیدرولیکی تعیین نمی‌کنند، اما انتخاب نهایی سنسور را محدود می‌کنند. لاینر باید با دما، فشار، خلأ احتمالی، خورندگی و سایش سازگار باشد. ضخامت و طراحی آن میتواند قطر عبور واقعی را تغییر دهد. جنس الکترود نیز باید با سیال و شرایط شیمیایی تطبیق داده شود.
برای مرور اصل عملکرد و محدودیت‌های فناوری، راهنمای فلومتر مغناطیسی چیست؟ را بخوانید.
چگونه گزینه نهایی پروژه را بررسی کنیم؟
پس از محاسبه اولیه، سایزهای مجاور را در نرم‌افزار یا جدول سایزینگ سازنده بررسی کنید و خروجی را با دیتاشیت همان پیکربندی تطبیق دهید. برای هر گزینه، سرعت در تمام نقاط دبی، محدوده اندازهگیری، دقت، افت فشار تبدیل‌ها، متریال و محدودیت نصب را کنار هم قرار دهید.
برای غربال اولیه فناوری و شرایط فرایند می‌توانید از ابزار انتخاب فلومتر استفاده کنید. گزینه‌های موجود در صفحه فلومترهای مغناطیسی قابل مشاهده‌اند و برای بررسی پیکربندی محصول می‌توانید مشخصات فلومتر مغناطیسی DMF606 را با اطلاعات پروژه تطبیق دهید.
سؤالات متداول
آیا سایز فلومتر مغناطیسی باید با سایز لوله برابر باشد؟
خیر. سایز فلومتر باید براساس دبی و سرعت واقعی سیال انتخاب شود. اگر سرعت در فلومتر هم‌اندازه خط نامناسب باشد، میتوان سایز کوچکتر یا گزینه دیگری را با محاسبه افت فشار و محدودیت‌های نصب بررسی کرد.
فرمول محاسبه قطر فلومتر مغناطیسی چیست؟
فرمول پایه D = √(4Q/(πv)) است؛ در آن Q دبی حجمی برحسب مترمکعب بر ثانیه، v سرعت برحسب متر بر ثانیه و D قطر داخلی برحسب متر است.
برای انتخاب سایز از دبی عادی استفاده کنیم یا حداکثر؟
هر سه مقدار دبی حداقل، عادی و حداکثر باید بررسی شوند. دبی عادی نقطه کار اصلی را نشان میدهد، دبی حداقل عملکرد پایین‌دست رنج و دبی حداکثر سرعت و افت فشار را کنترل میکند.
سرعت مناسب برای فلومتر مغناطیسی چقدر است؟
یک سرعت واحد برای همه مدلها و سیالات وجود ندارد. محدوده مجاز و ترجیحی باید از دیتاشیت همان دستگاه و براساس آب تمیز، پساب، رسوب، سایش و افت فشار پروژه تعیین شود.
آیا کوچککردن سایز فلومتر دقت را بهتر میکند؟
کوچککردن قطر، سرعت و سطح سیگنال را در دبی ثابت افزایش میدهد و ممکن است عملکرد دبی پایین را بهبود دهد؛ اما تضمینکننده دقت نیست و میتواند افت فشار، سایش و هزینه پمپاژ را افزایش دهد.
در فرمول باید از DN استفاده کنیم یا قطر داخلی؟
برای تخمین اولیه میتوان از DN استفاده کرد، اما محاسبه نهایی باید با قطر داخلی واقعی مسیر اندازهگیری سنسور انجام شود؛ زیرا DN و قطر عبور واقعی همیشه برابر نیستند.
آیا نصب Reducer قبل و بعد از فلومتر مجاز است؟
در بسیاری از مدلها بله، اما نسبت قطر، شکل تبدیل، افت فشار، طول مستقیم و الزامات نصب باید براساس راهنمای سازنده و شرایط هیدرولیکی پروژه بررسی شوند.
سرعت پایین چه اثری بر فلومتر مغناطیسی دارد؟
در سرعت پایین، سیگنال اندازهگیری کوچکتر و سهم خطای صفر یا مؤلفه ثابت عدمقطعیت بیشتر میشود. در سیالات دارای جامدات، احتمال تهنشینی نیز ممکن است افزایش یابد.
سرعت زیاد چه مشکلی ایجاد میکند؟
سرعت زیاد میتواند در سیالات ساینده عمر لاینر و الکترود را کاهش دهد و هنگام استفاده از تبدیل قطر، افت فشار و انرژی پمپاژ را افزایش دهد. حد مجاز به مدل و پروژه وابسته است.
اگر دبی پروژه در آینده افزایش یابد چه سایزی انتخاب کنیم؟
ظرفیت آینده باید بهصورت یک سناریوی مشخص در Flow Envelope وارد شود. بزرگکردن فلومتر فقط براساس احتمال نامعلوم توسعه میتواند عملکرد امروز را در دبی پایین تضعیف کند.
