فلومترهای التراسونیک OP-100 Open Channel Flow Meter

فلومتر کانال باز OP-100

فلومتر کانال باز التراسونیک برای اندازه‌گیری غیرتماسی سطح و محاسبه دبی در Parshall Flume، Weir و کانال‌های روباز

OP-100 یک فلومتر کانال باز برای اندازه‌گیری غیرتماسی سطح و محاسبه دبی در جریان‌های روباز است. سنسور التراسونیک فاصله تا سطح سیال را اندازه‌گیری می‌کند و واحد پردازش با استفاده از رابطه هیدرولیکی تعریف‌شده برای Parshall Flume، Weir یا کانال سفارشی، دبی لحظه‌ای و حجم تجمعی را محاسبه می‌کند. در اطلاعات فعلی محصول، برد اندازه‌گیری سطح 0.3 تا 10 متر، دقت سطح ±1 میلی‌متر، دقت دبی حدود ±1%، خروجی 4–20mA، RS485/Modbus، Relay، دیتالاگر داخلی و ارتباط GSM/GPRS ذکر شده‌اند. دقت نهایی سیستم به هندسه سازه هیدرولیکی، محل نصب سنسور، نقطه صفر، تلاطم و شرایط سطح جریان وابسته است.

اندازه‌گیری غیرتماسی سطحUltrasonic
برد اندازه‌گیری سطح0.3–10 m
دقت سطح اعلام‌شده±1 mm
دقت دبی اعلام‌شده≈ ±1%
قیمت محصول
۵۷٬۷۰۰٬۰۰۰ ریال
قیمت نهایی به نوع سازه هیدرولیکی، برد سنسور، خروجی‌ها، دیتالاگر، GSM/GPRS، منبع تغذیه، خدمات نصب و شرایط پروژه بستگی دارد.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

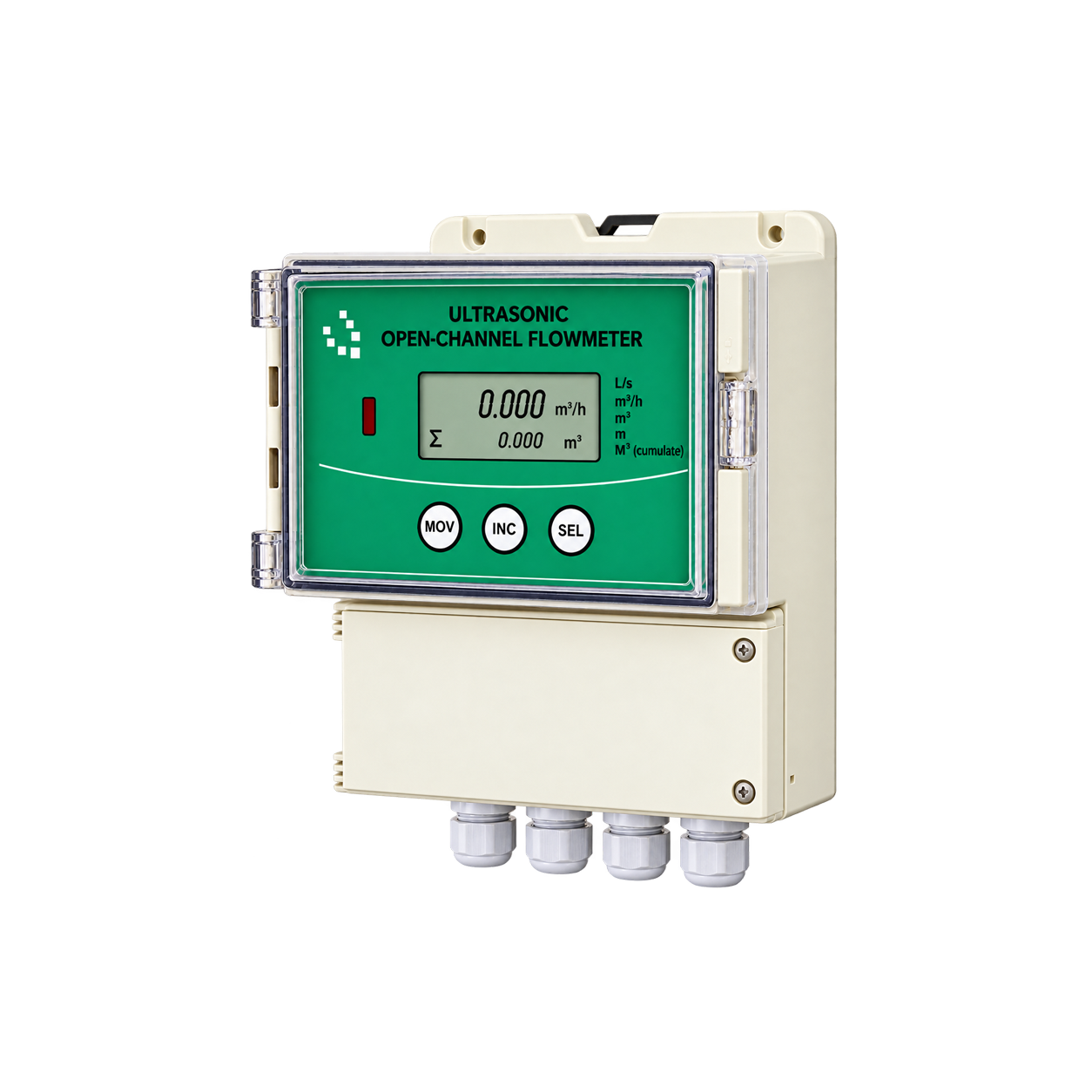

فلومتر کانال باز OP-100 داتیس

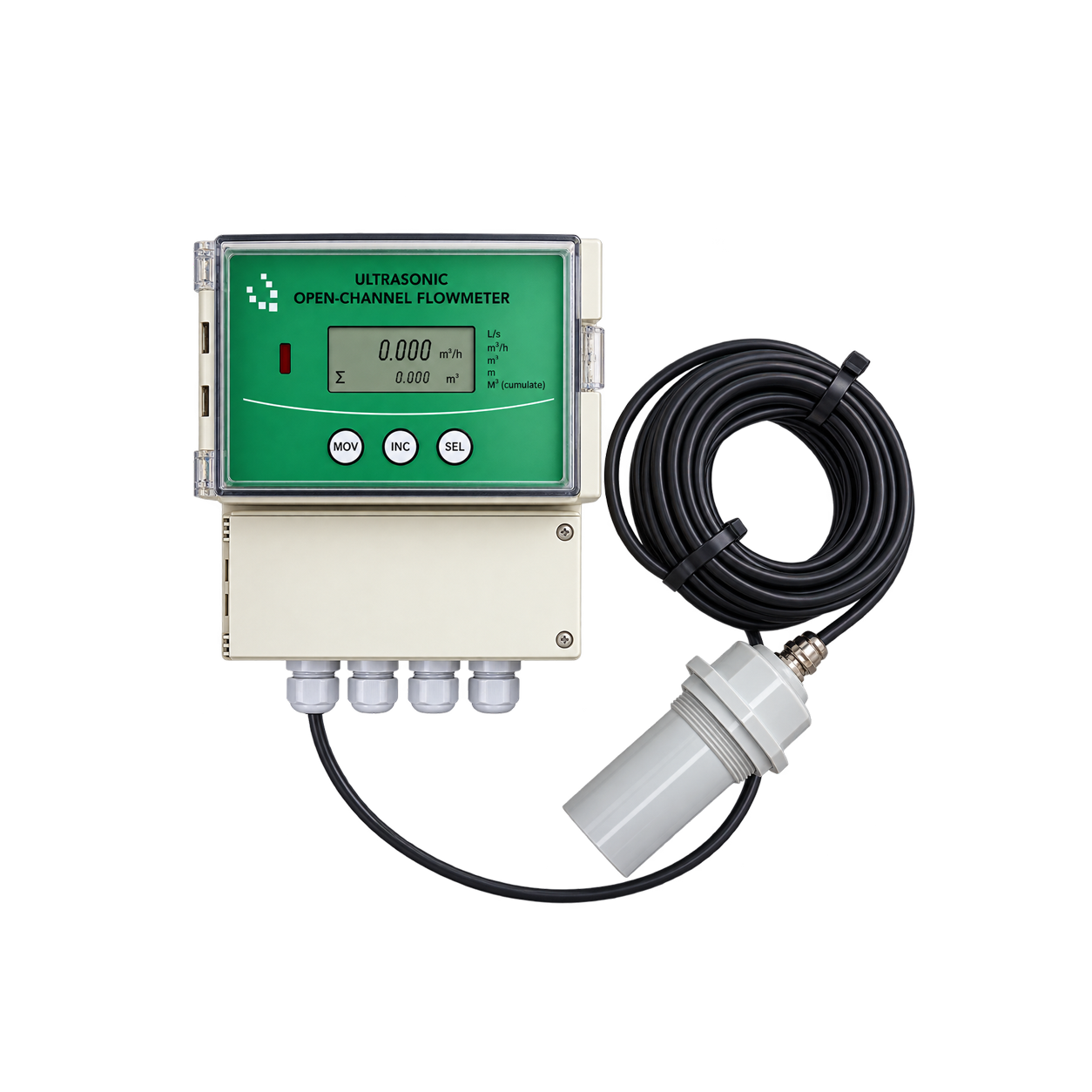

OP-100 Open Channel Flow Meter
فلومتر کانال باز التراسونیک برای فاضلاب و کانال روباز
فلومتر کانال باز OP-100 داتیس OP-100 Open Channel Flow Meter فلومتر کانال باز التراسونیک برای فاضلاب و کانال روباز
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
OP-100
برند
DATIS
SKU
OP-100
MPN
OP-100
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01
Ultrasonic

اندازه‌گیری غیرتماسی سطح

مشاهده توضیحات
Level Range 02
0.3–10 m

برد اندازه‌گیری سطح

مشاهده توضیحات
Level Accuracy 03
±1 mm

دقت سطح اعلام‌شده

مشاهده توضیحات
Flow Accuracy 04
≈ ±1%

دقت دبی اعلام‌شده

مشاهده توضیحات
Outputs 05
4-20mA / RS485 / Relay

خروجی‌های صنعتی

مشاهده توضیحات
Data & Telemetry 06
Logger / GSM / GPRS

ثبت و ارسال داده

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق OP-100 نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور OP-100مشاوره انتخاب مدل
Why This Product

چرا فلومتر کانال باز OP-100؟

OP-100 برای اندازه‌گیری جریان در کانال‌های روباز طراحی شده است؛ جایی که دبی از روی ارتفاع سطح و رابطه هیدرولیکی سازه محاسبه می‌شود. اندازه‌گیری غیرتماسی سطح، خروجی‌های صنعتی، دیتالاگر و ارتباطات تله‌متری، استفاده از آن را در پروژه‌های آب، فاضلاب و پساب ممکن می‌کند. با این حال صحت محاسبه دبی فقط به سنسور وابسته نیست و انتخاب صحیح سازه، نصب عمودی، کنترل تلاطم و تعریف دقیق منحنی/فرمول دبی ضروری است.

01 اندازه‌گیری غیرتماسی و کم‌استهلاک
02 مناسب فاضلاب و پساب صنعتی
03 پشتیبانی از سازه‌های هیدرولیکی
04 قابل اتصال به سامانه‌های صنعتی
05 دیتالاگر داخلی و ذخیره اطلاعات
06 مناسب پروژه‌های بدون توقف جریان
DECISION FACTOR 01

اندازه‌گیری غیرتماسی و کم‌استهلاک

سنسور التراسونیک بدون تماس مستقیم با سیال نصب می‌شود؛ بنابراین تماس مستقیم سنسور با فاضلاب، پساب یا سیالات آلوده حذف شده و ریسک رسوب، خوردگی و گرفتگی روی سطح اندازه‌گیری کاهش می‌یابد.
Ultrasonic Open Channel Measurement

نحوه عملکرد فلومتر کانال باز OP-100

سنسور التراسونیک در بالای کانال نصب می‌شود و با اندازه‌گیری زمان رفت‌وبرگشت موج، فاصله تا سطح سیال را تعیین می‌کند. با دانستن مرجع نصب، ارتفاع جریان یا Head محاسبه می‌شود.

کنترلر با استفاده از Head و رابطه هیدرولیکی تعریف‌شده برای Parshall Flume، Weir یا کانال سفارشی، دبی لحظه‌ای و حجم تجمعی را محاسبه می‌کند. داده‌ها می‌توانند از طریق 4–20mA، RS485/Modbus، Relay یا ارتباطات GSM/GPRS به سامانه‌های کنترلی و مانیتورینگ منتقل شوند.

دقت دبی وابسته به کل سیستم اندازه‌گیری است هندسه سازه، محل سنجش Head، نصب عمودی سنسور، Dead Zone، تلاطم، کف، موج سطح و تنظیم نقطه صفر می‌توانند مستقیماً بر خطای نهایی دبی اثر بگذارند.
0.3–10 m برد سطح اعلام‌شده
±1 mm دقت سطح اعلام‌شده
≈±1% دقت دبی اعلام‌شده

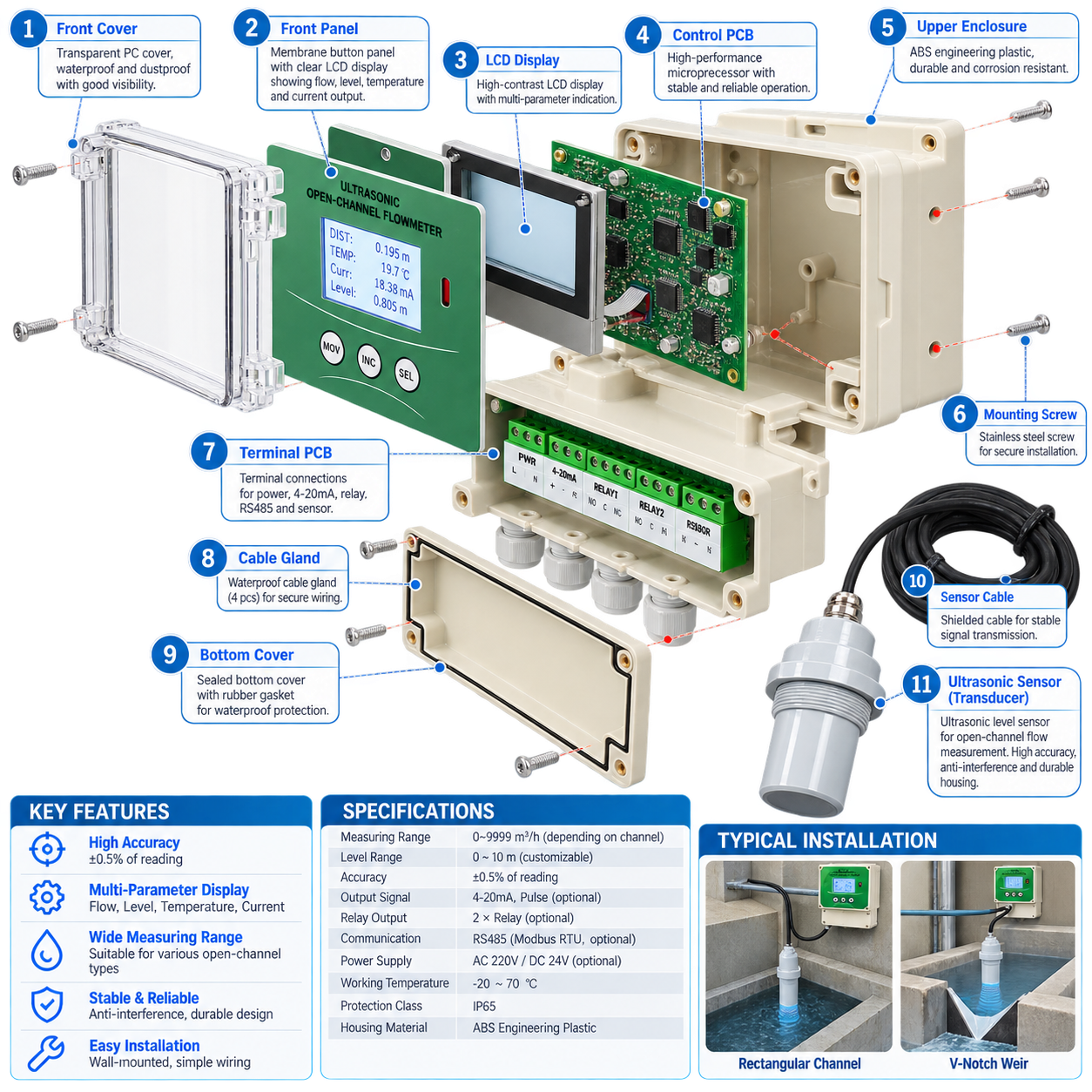

نحوه عملکرد فلومتر کانال باز OP-100
Smart Anatomy View

آناتومی فلومتر کانال باز OP-100

OP-100 شامل سنسور التراسونیک سطح، کنترلر و نمایشگر، دیتالاگر، ورودی‌ها و خروجی‌های صنعتی، رله‌های قابل برنامه‌ریزی، ماژول ارتباطی و بخش تغذیه است. نوع دقیق تغذیه، باتری و تجهیزات ارتباطی باید بر اساس پیکربندی سفارش نهایی شوند.

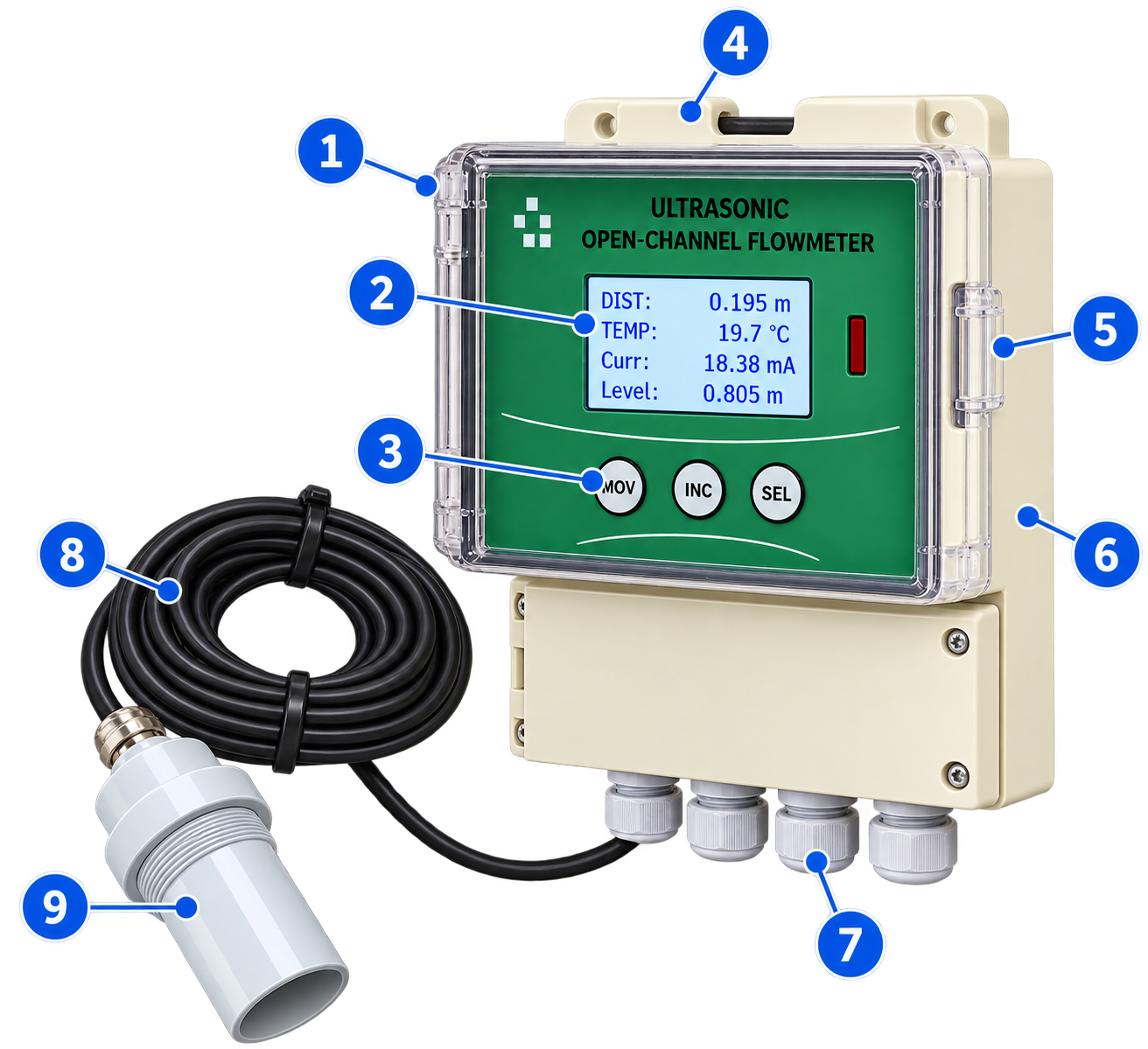

آناتومی فلومتر کانال باز OP-100
01 / Transparent Front Cover درپوش شفاف جلویی کاور محافظ شفاف بخش نمایشگر و پنل کنترل که از اجزای جلویی دستگاه در برابر گردوغبار، رطوبت و تماس مستقیم محافظت می‌کند و در عین حال امکان مشاهده نمایشگر را فراهم می‌سازد.
02 / LCD Display نمایشگر LCD نمایشگر اصلی دستگاه برای مشاهده مقادیر اندازه‌گیری و پارامترهای عملیاتی مانند دبی، سطح، فاصله، دما و وضعیت خروجی‌ها.
03 / Control Keypad کلیدهای کنترلی مجموعه کلیدهای MOV، INC و SEL برای ورود به منوها، تغییر پارامترها، تنظیم مقادیر و انجام پیکربندی دستگاه.
04 / Mounting Bracket / Hanging Tab زبانه نصب دستگاه بخش مکانیکی بالای محفظه که برای نصب، آویزان‌کردن یا تثبیت کنترلر روی دیوار یا سازه مناسب استفاده می‌شود.
05 / Cover Hinge / Locking Mechanism لولا و مکانیزم قفل درپوش مجموعه جانبی درپوش شفاف که باز و بسته شدن کاور و نگهداری ایمن آن روی پنل جلویی را فراهم می‌کند
06 / Main Enclosure بدنه اصلی دستگاه محفظه اصلی کنترلر که بردهای الکترونیکی، ترمینال‌ها و تجهیزات داخلی را در برابر شرایط محیطی محافظت می‌کند.
07 / Cable Glands گلندهای کابل ورودی‌های آب‌بندی‌شده کابل برای عبور کابل تغذیه، سیگنال، خروجی‌ها و ارتباطات، همراه با حفظ حفاظت مکانیکی و محیطی محفظه.
08 / Sensor Cable کابل سنسور کابل ارتباطی بین سنسور التراسونیک و کنترلر که سیگنال اندازه‌گیری را با پایداری مناسب به واحد پردازش منتقل می‌کند.
09 / Ultrasonic Sensor / Transducer سنسور التراسونیک مبدل التراسونیک اندازه‌گیری سطح که پالس صوتی را به سطح مایع ارسال کرده و با دریافت بازتاب آن، فاصله تا سطح را اندازه‌گیری می‌کند؛ کنترلر از این مقدار برای محاسبه سطح و در کاربرد کانال باز برای محاسبه دبی استفاده می‌کند.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای فلومتر کانال باز OP-100

OP-100 برای جریان‌های روباز و بدون فشار در تصفیه‌خانه‌ها، کانال‌های انتقال آب، آبیاری، پساب صنعتی و پایش آب‌های سطحی قابل استفاده است. نوع سازه هیدرولیکی و محل نصب باید متناسب با محدوده دبی و شرایط واقعی سایت انتخاب شوند.

تصفیه‌خانه‌های آب و فاضلاب

اندازه‌گیری دبی ورودی و خروجی تصفیه‌خانه، کانال‌های فاضلاب، پساب تصفیه‌شده و نقاط کنترلی فرآیند تصفیه.

کانال‌های انتقال آب

پایش جریان در کانال‌های روباز انتقال آب، خطوط آبیاری، شبکه‌های توزیع و سازه‌های هیدرولیکی مرتبط.

آبیاری کشاورزی

کنترل دبی آب در کانال‌های آبیاری، مدیریت منابع آب و پایش مصرف در پروژه‌های کشاورزی و آبیاری تحت مدیریت.

پساب صنعتی

اندازه‌گیری غیرتماسی جریان پساب در صنایع مختلف، بدون تماس مستقیم سنسور با سیالات آلوده یا خورنده.

پروژه‌های محیط‌زیستی

پایش و ثبت جریان آب‌های سطحی، خروجی‌های صنعتی، زهکش‌ها و کانال‌های محیط‌زیستی برای کنترل و گزارش‌گیری.

اتصال به SCADA و مانیتورینگ

ارسال داده‌های دبی، سطح و وضعیت دستگاه به سامانه‌های SCADA، PLC، RTU، دیتالاگر یا سامانه مانیتورینگ داتیس.

ایستگاه‌های دورافتاده

استفاده در محل‌هایی که دسترسی به برق یا شبکه پایدار محدود است، با امکان باتری، پنل خورشیدی و ارتباط GSM/GPRS.

کنترل هشدار و فرمان

استفاده از رله‌ها و خروجی‌های دیجیتال برای تعریف هشدار سطح، هشدار دبی، وضعیت خطا یا فرمان‌های کنترلی پروژه.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر کانال باز OP-100

مشخصات زیر از فایل فعلی OP-100 استخراج شده‌اند. برای طراحی نهایی باید Dead Zone، فرکانس سنسور، جبران‌سازی دما، هندسه دقیق سازه، محل اندازه‌گیری Head، ضرایب/فرمول دبی، نوع تغذیه و پیکربندی دیتالاگر و ارتباطات با نسخه واقعی دستگاه تأیید شوند.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه OP-100
نوع تجهیز فلومتر کانال باز التراسونیک
روش اندازه‌گیری اندازه‌گیری سطح التراسونیک غیرتماسی + محاسبه هیدرولیکی دبی
برد اندازه‌گیری سطح 0.3 تا 10 متر
دقت اندازه‌گیری سطح ±1 میلی‌متر
دقت محاسبه دبی ±1%
نوع سازه قابل پشتیبانی Parshall Flume / Weir / کانال سفارشی
خروجی‌های اصلی 4-20mA / RS485 Modbus / Relay
تغذیه استاندارد 24V DC / 220V AC
تغذیه ورودی دستگاه 4.5 تا 36VDC ایزوله شده با قابلیت اتصال به پنل خورشیدی
درجه حفاظت IP67
تعداد ورودی آنالوگ 2 ورودی آنالوگ ایزوله شده
تعداد خروجی دیجیتال 2 خروجی دیجیتال Open Collector
تعداد خروجی رله 2 خروجی رله قابل برنامه‌ریزی
دیتالاگر داخلی دارد، با قابلیت ذخیره اطلاعات تا 8 گیگابایت به‌صورت پیش‌فرض
بازه ثبت اطلاعات ثبت 3 سال اطلاعات با بازه ثبت 5 دقیقه یکبار، قابلیت ثبت سفارشی از 1 ثانیه
نگهداری اطلاعات هنگام قطع ارتباط امکان نگهداری اطلاعات و ارسال 8000 نمونه آخر به سرور پس از برقراری ارتباط مجدد
نمایشگر نمایشگر رنگی TFT
اطلاعات قابل نمایش مقادیر اندازه‌گیری‌شده مانند دبی، سطح و فاصله، تاریخ، ساعت، مقدار آنتن، شماره سریال دستگاه، بازه ثبت اطلاعات و وضعیت حافظه MMC
نمایش اطلاعات تکمیلی نام مشتری، شماره اموال شرکت و شماره سریال منحصر به‌فرد در صفحه اصلی دستگاه
تنظیم محدوده رله‌ها امکان تعریف محدوده فعال و غیرفعال شدن رله‌ها و نحوه اعلام هشدار توسط منوها
قابلیت تغییر نرم‌افزاری سفارشی دارد
تنظیمات توسط پیام کوتاه دارد
کی‌پد و منوی محلی دارد
قابلیت تعویض باتری داخلی دارد
عمر باتری حدود 1 سال در ارسال هر 15 دقیقه و بیش از 3 سال در ارسال هر 1 ساعت
ارتباط مخابراتی GSM/GPRS
پشتیبانی از APN دارد
پروتکل IEC104 قابلیت ارتباط دوطرفه با سرور از طریق IEC104
نمایش روی گوگل‌مپ دارد
نمایش وضعیت ارتباط با سرور دارد
اتصال به سامانه مانیتورینگ قابل نمایش در سامانه مانیتورینگ شرکت داتیس یا سرورهای خصوصی
کاربرد اصلی اندازه‌گیری دبی در کانال روباز، فاضلاب، پساب صنعتی، آبیاری، آب‌های سطحی و پروژه‌های محیط‌زیستی
نیاز به تماس مستقیم با سیال ندارد
نیاز به توقف جریان برای نصب معمولاً برای نصب سنسور بالای کانال نیاز نیست
Dead Zone سنسور در فایل فعلی مشخص نشده است
فرکانس سنسور التراسونیک در فایل فعلی مشخص نشده است
جبران‌سازی دما در فایل فعلی مشخص نشده است
رابطه / جدول دبی Parshall / Weir / Custom Curve
FAQ

سوالات متداول

فلومتر کانال باز OP-100 چگونه دبی را اندازه‌گیری می‌کند؟

سطح سیال را با سنسور التراسونیک اندازه می‌گیرد و سپس با رابطه هیدرولیکی Parshall Flume، Weir یا منحنی سفارشی دبی را محاسبه می‌کند.

آیا OP-100 برای فاضلاب و پساب مناسب است؟

به دلیل اندازه‌گیری غیرتماسی سطح، برای این کاربردها قابل بررسی است؛ شرایط کف، بخار، تلاطم و کیفیت بازتاب باید در محل بررسی شوند.

برد اندازه‌گیری سطح چقدر است؟

در اطلاعات فعلی 0.3 تا 10 متر ذکر شده است؛ Dead Zone واقعی در فایل مشخص نشده است.

دقت اندازه‌گیری چقدر است؟

در فایل فعلی دقت سطح ±1 میلی‌متر و دقت دبی حدود ±1% ذکر شده است؛ خطای نهایی به سازه، نصب، نقطه صفر و شرایط سطح جریان وابسته است.

چه خروجی‌هایی دارد؟

4–20mA، RS485/Modbus، Relay، دو خروجی Open Collector و دو ورودی آنالوگ ایزوله در اطلاعات فعلی ذکر شده‌اند.

آیا دیتالاگر داخلی دارد؟

بله. فایل فعلی دیتالاگر داخلی با ظرفیت پیش‌فرض تا 8GB را ذکر می‌کند.

آیا اطلاعات را از راه دور ارسال می‌کند؟

بله. GSM/GPRS و APN در اطلاعات فعلی برای ارسال داده به سامانه مانیتورینگ یا سرور ذکر شده‌اند.

اگر ارتباط قطع شود داده‌ها از بین می‌روند؟

فایل فعلی ذخیره محلی و ارسال 8000 نمونه آخر پس از برقراری مجدد ارتباط را ذکر می‌کند؛ این قابلیت باید با Firmware نهایی تأیید شود.

مهم‌ترین نکات نصب چیست؟

نصب عمودی سنسور، رعایت Dead Zone، انتخاب محل با سطح نسبتاً پایدار، تنظیم صحیح نقطه صفر و تعریف دقیق هندسه/رابطه هیدرولیکی سازه.

آیا با پنل خورشیدی قابل استفاده است؟

فایل فعلی قابلیت استفاده با تغذیه DC و پنل خورشیدی را ذکر می‌کند؛ نوع منبع تغذیه و باتری باید در پیکربندی پروژه نهایی شود.

DOCUMENT CONTROLاطلاعات و بازبینی فنیاطلاعات مستندات، استانداردها، بازبین و نسخه فنی محصول.
TECHNICAL AUTHORITY

اطلاعات و بازبینی فنی

اطلاعات مرجع برای بررسی مستندات، استانداردها و اعتبار فنی محصول.

آخرین بازبینی فنی
1405/07/06
بازبین فنی
تیم فنی داتیس
