در پاسخ به پرسش «فلومتر چیست؟»، فلومتر (Flow Meter) یا دبیسنج ابزاری برای اندازهگیری مقدار سیال عبوری از یک مسیر در واحد زمان یا ثبت مقدار تجمعی آن است. بسته به فناوری، فلومتر میتواند دبی حجمی یا جرمی مایعات، گازها و بخار را اندازه بگیرد. انتخاب فلومتر مناسب به نوع سیال، بازه دبی، فشار و دما، دقت موردنیاز، شرایط نصب و نحوه انتقال داده وابسته است.
خلاصه فنی
- فلومتر مقدار جریان لحظهای یا مقدار تجمعی عبور سیال را اندازهگیری و نمایش می‌دهد.
- کمیت اصلی میتواند دبی حجمی مانند مترمکعب بر ساعت یا دبی جرمی مانند کیلوگرم بر ساعت باشد.
- مغناطیسی، التراسونیک، توربینی، ورتکس و کوریولیس از فناوری‌های مهم اندازهگیری جریان هستند.
- هیچ فناوری برای همه مایعات، گازها، بخارها و شرایط نصب مناسب نیست.
- نوع سیال، حداقل و حداکثر دبی، فشار، دما، دقت، افت فشار و محدودیت نصب باید پیش از انتخاب بررسی شوند.
- نتیجه ابزار انتخاب فلومتر، غربال اولیه است و مدل نهایی باید با دیتاشیت و شرایط پروژه تطبیق داده شود.
فلومتر چیست و چه چیزی را اندازهگیری می‌کند؟
فلومتر تجهیزی است که جریان یک سیال را در لوله، کانال یا بخشی از فرایند اندازهگیری می‌کند. در بازار ابزار دقیق، واژه‌های فلومتر، دبیسنج و جریان‌سنج معمولاً برای همین خانواده تجهیزات به‌کار می‌روند. نام انگلیسی آن Flow Meter است و فرایند سنجش جریان نیز Flow Measurement نامیده میشود.
خروجی اصلی یک دبیسنج میتواند «نرخ جریان لحظهای» یا «مقدار تجمعی» باشد. نرخ جریان نشان می‌دهد در یک بازه زمانی چه مقدار سیال عبور می‌کند؛ در مقابل، مقدار تجمعی مجموع حجم یا جرم عبورشده را از زمان شروع شمارش ثبت می‌کند. بسیاری از فلومترهای صنعتی هر دو مقدار را در نمایشگر، خروجی کنترلی یا سامانه مانیتورینگ ارائه میکنند، اما قابلیت دقیق هر مدل باید در دیتاشیت آن بررسی شود.
فلومتر ممکن است مستقیماً جرم یا حجم را اندازه بگیرد یا ابتدا یک کمیت واسط مانند سرعت، اختلاف فشار، فرکانس چرخش، زمان عبور موج صوتی یا نیروی کوریولیس را تشخیص دهد و سپس آن را به دبی تبدیل کند. به همین دلیل، دو تجهیز که هر دو «جریان‌سنج» نامیده میشوند می‌توانند اصول عملکرد و محدودیت‌های کاملاً متفاوتی داشته باشند.
Q = v × A
در این رابطه، Q دبی حجمی، v سرعت متوسط سیال و A مساحت سطح مقطع داخلی مسیر است. استفاده عملی از این رابطه نیازمند شناخت قطر داخلی واقعی و پروفایل سرعت است؛ بنابراین صرف دانستن سایز نامی لوله برای تعیین عملکرد فلومتر کافی نیست.
تفاوت فلومتر، دبیسنج، جریان‌سنج و کنتور چیست؟
فلومتر، دبیسنج و جریان‌سنج در بسیاری از گفتگوهای فنی معادل یکدیگر استفاده میشوند، اما «کنتور» معمولاً بر اندازهگیری و ثبت مقدار تجمعی مصرف تأکید بیشتری دارد. برای مثال، کنتور آب صنعتی ممکن است علاوه بر نمایش دبی لحظهای، حجم کل آب عبوری را برای پایش مصرف یا مدیریت شبکه ثبت کند.
این واژه‌ها همیشه مترادف کامل نیستند. در طراحی ابزار دقیق باید مشخص شود هدف، کنترل دبی لحظهای است یا محاسبه مصرف تجمعی، بالانس شبکه، ثبت داده، صورتحساب یا پایش فرایند. همین تفاوت هدف میتواند بر فناوری، دقت موردنیاز، الزامات تأیید، خروجی‌ها و نحوه نصب اثر بگذارد.

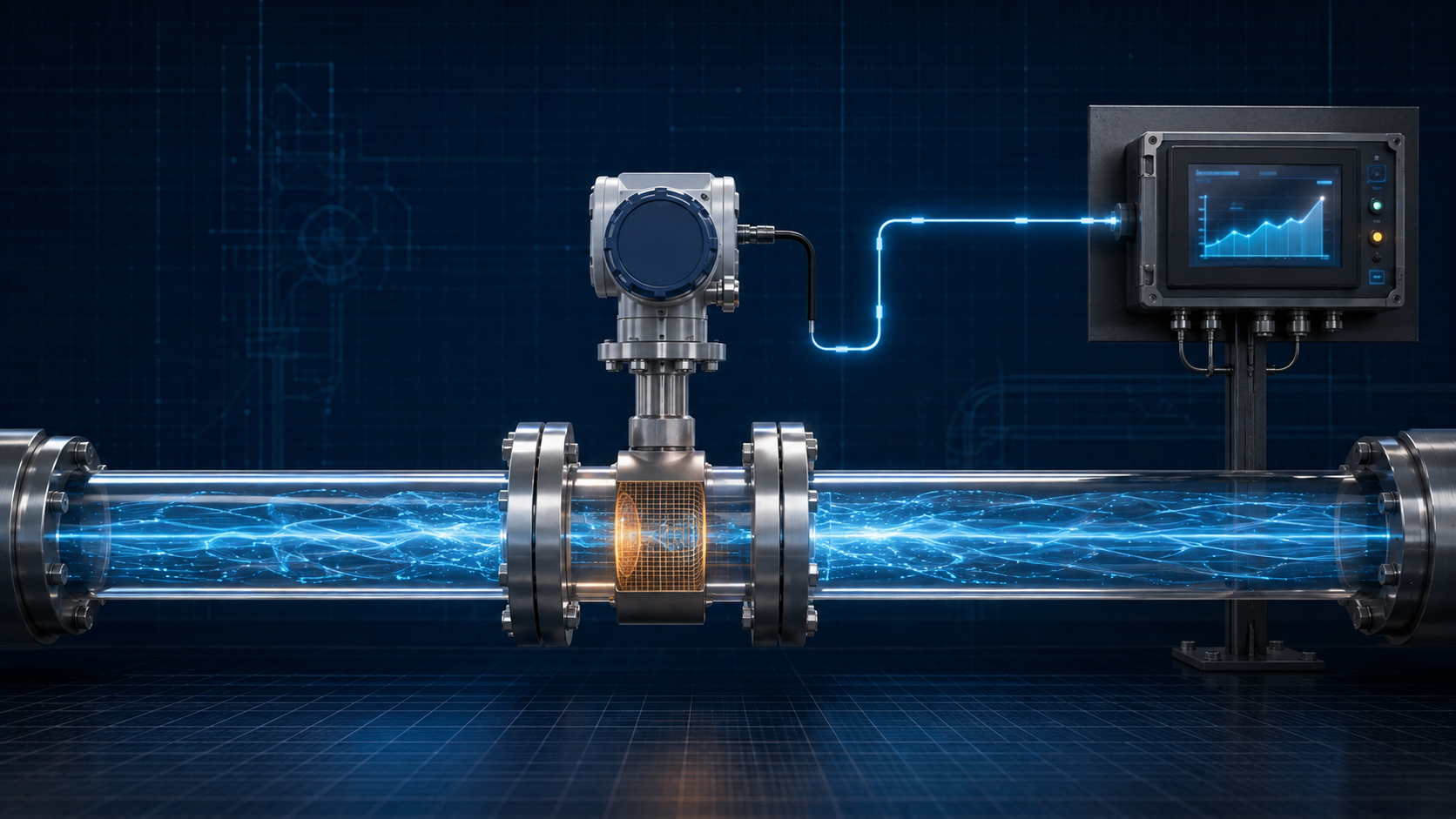

فلومتر چگونه کار می‌کند؟
سنسور با جریان داخل لوله تماس مستقیم دارد یا در برخی فناوری‌ها از بیرون لوله، رفتار سیال را اندازهگیری می‌کند.
این پدیده میتواند ولتاژ القایی، زمان عبور موج صوتی، سرعت چرخش توربین، فرکانس تشکیل گردابه یا تغییر فاز ارتعاش لوله باشد.
الکترونیک دستگاه سیگنال خام را پردازش و براساس پارامترگذاری و کالیبراسیون به مقدار دبی تبدیل می‌کند.
نتیجه میتواند روی نمایشگر محلی دیده شود یا از طریق خروجی آنالوگ، پالس، رله یا پروتکل دیجیتال به PLC، RTU، دیتالاگر یا SCADA برسد. نوع خروجی به مدل انتخابی وابسته است.
دبی حجمی و دبی جرمی چه تفاوتی دارند؟
دبی حجمی نشان می‌دهد چه حجمی از سیال در واحد زمان عبور می‌کند؛ دبی جرمی، جرم عبوری در واحد زمان را بیان می‌کند. چون چگالی بعضی سیالات با فشار، دما یا ترکیب تغییر می‌کند، تبدیل حجم به جرم همیشه بدون اطلاعات تکمیلی قابل اتکا نیست. انتخاب میان این دو کمیت باید از هدف فرایند آغاز شود.
| معیار | دبی حجمی | دبی جرمی |
|---|---|---|
| تعریف | حجم سیال عبوری در واحد زمان | جرم سیال عبوری در واحد زمان |
| واحدهای رایج | مانند مترمکعب بر ساعت یا لیتر بر ثانیه | مانند کیلوگرم بر ساعت یا تن بر ساعت |
| وابستگی به چگالی | برای تبدیل به جرم به چگالی نیاز دارد | در فناوری اندازهگیری مستقیم جرم، کمیت اصلی خود جرم است |
| کاربرد تصمیم‌گیری | شبکه آب، انتقال مایع و پایش حجم | دوزینگ جرمی، بالانس جرم و فرایندهای حساس به مقدار ماده |
انواع فلومتر صنعتی کدام‌اند و چگونه کار میکنند؟
انواع فلومتر صنعتی براساس پدیده فیزیکی مورد استفاده دسته‌بندی میشوند. فناوری مناسب زمانی مشخص میشود که نوع سیال، کمیت اندازهگیری، محدوده عملکرد و شرایط نصب تعریف شده باشد. پنج فناوری زیر بخش مهمی از کاربردهای صنعتی را پوشش می‌دهند، اما فهرست تمام اصول اندازهگیری جریان به آن‌ها محدود نیست.
فلومتر مغناطیسی چیست؟
فلومتر مغناطیسی یا فلومتر الکترومغناطیسی (Magnetic Flowmeter یا Electromagnetic Flowmeter) از قانون القای فارادی استفاده می‌کند. مایع رسانا هنگام عبور از میدان مغناطیسی، ولتاژی متناسب با سرعت جریان ایجاد می‌کند؛ الکترودها این ولتاژ را دریافت میکنند و ترانسمیتر از آن برای محاسبه دبی حجمی استفاده می‌کند.
دبیسنج مغناطیسی برای مایعات دارای هدایت الکتریکی، از جمله بسیاری از کاربردهای آب و فاضلاب، قابل بررسی است. مسیر اندازهگیری مدلهای تمام‌مقطع معمولاً قطعه متحرک ندارد، اما انتخاب لاینر، جنس الکترود، ارتینگ، پر بودن لوله و سازگاری شیمیایی همچنان حیاتی است. فلومتر مگنتیک برای گاز، بخار و مایعات نارسانا مناسب نیست.
در کاربردهای آب، اصطلاح‌هایی مانند کنتور مغناطیسی، کنتور آب مغناطیسی و جریان‌سنج مغناطیسی نیز رایج‌اند. این عبارات فقط زمانی باید استفاده شوند که سیال و هدف واقعاً با کاربرد آب یا مایع رسانا هم‌خوان باشد. برای شناخت این خانواده می‌توانید صفحه فلومترهای مغناطیسی و برای بررسی یک گزینه مرتبط، صفحه فلومتر مغناطیسی DMF606 را ببینید.
فلومتر التراسونیک چیست؟
فلومتر التراسونیک (Ultrasonic Flowmeter) با تحلیل رفتار موج صوتی، سرعت جریان را محاسبه می‌کند. در روش Transit-Time، اختلاف زمان حرکت موج در جهت جریان و خلاف جهت آن مبنای محاسبه است. در روش Doppler، بازتاب موج از ذرات یا حباب‌های موجود در سیال بررسی میشود. مناسب بودن هر روش به وضعیت واقعی سیال وابسته است.
سنسور التراسونیک میتواند Inline باشد یا به‌صورت Clamp-on روی سطح خارجی لوله نصب شود. نصب کلمپآن برای اندازهگیری موقت، Retrofit یا خطوطی که برش آن‌ها دشوار است اهمیت دارد. با این حال، جنس و ضخامت لوله، وجود لاینر، کیفیت سطح، مسیر صوتی، حباب یا ذرات و محل نصب بر کیفیت اندازهگیری اثر می‌گذارند.
برای آشنایی بیشتر، صفحه فلومترهای التراسونیک را بررسی کنید. در میان محصولات مرتبط داتیس، فلومتر التراسونیک ثابت DT868 برای بررسی نصب ثابت و فلومتر التراسونیک پرتابل DT767 برای اندازهگیری جابه‌جاشونده یا ارزیابی میدانی در مسیر انتخاب قرار می‌گیرند.
فلومتر توربینی چیست؟
فلومتر توربینی (Turbine Flowmeter) یک روتور در مسیر جریان دارد. عبور سیال روتور را به حرکت درمی‌آورد و سرعت یا فرکانس چرخش آن در محدوده تعریف‌شده دستگاه با دبی ارتباط پیدا می‌کند. این فناوری برای برخی مایعات تمیز و کم‌ویسکوز قابل بررسی است.
وجود قطعه متحرک به این معناست که آلودگی، ذرات، رسوب، سایش یاتاقان، تغییر ویسکوزیته و آشفتگی جریان می‌توانند بر عملکرد اثر بگذارند. بنابراین فیلتراسیون، وضعیت نصب، برنامه نگهداری و سازگاری متریال باید پیش از انتخاب دبیسنج توربینی بررسی شوند.
فلومتر ورتکس چیست؟
فلومتر ورتکس (Vortex Flowmeter) از گردابه‌هایی استفاده می‌کند که پس از عبور سیال از یک مانع با شکل مشخص ایجاد میشوند. فرکانس جدا شدن گردابه‌ها با سرعت متوسط جریان ارتباط دارد و برای محاسبه دبی به‌کار می‌رود. این فناوری در کاربردهای مایع، گاز و بخار قابل بررسی است.
ورتکس برای عملکرد به شرایط جریان مناسب نیاز دارد و در دبی‌های پایین، جریان ناپایدار، لرزش مکانیکی یا سرویس چندفازی ممکن است محدودیت داشته باشد. در اندازهگیری بخار یا گاز، نیاز به دبی جرمی، فشار، دما و جبران‌سازی باید در طراحی کل حلقه اندازهگیری دیده شود.
فلومتر کوریولیس چیست؟
فلومتر کوریولیس (Coriolis Flowmeter) از رفتار لوله یا لوله‌های در حال ارتعاش برای اندازهگیری مستقیم دبی جرمی استفاده می‌کند. بسیاری از تجهیزات این خانواده علاوه بر جرم، اطلاعاتی مانند چگالی و دمای فرایند را نیز ارائه می‌دهند؛ قابلیت دقیق هر مدل باید در دیتاشیت کنترل شود.
کوریولیس برای مایعات و گازها و کاربردهایی که جرم یا چگالی اهمیت دارد قابل بررسی است. در مقابل، هزینه، وزن، ساپورت مکانیکی، افت فشار، سایز خط، وجود گاز همراه و شرایط نصب ممکن است تصمیم را محدود کند. این فناوری نباید صرفاً به‌دلیل دقت اسمی انتخاب شود؛ ارزش اندازهگیری جرمی باید برای فرایند روشن باشد.
چه فناوری‌های دیگری برای اندازهگیری جریان وجود دارند؟
فلومتر اختلاف فشاری، جابه‌جایی مثبت، حرارتی جرمی، سطح متغیر، فلومتر کانال باز و فناوری‌های چندفازی از دیگر روش‌های اندازهگیری جریان هستند. هرکدام دامنه کاربرد و محدودیت خاص خود را دارند. اگر هیچ‌یک از پنج فناوری اصلی با سرویس پروژه سازگار نیست، باید گزینه‌های دیگر با کمک راهنمای فناوری‌های اندازهگیری جریان بررسی شوند.
مقایسه فلومتر مغناطیسی، التراسونیک، توربینی، ورتکس و کوریولیس
| فناوری | سیال یا کاربرد قابل بررسی | کمیت اصلی | مزیت تصمیم‌گیری | محدودیت مهم |
|---|---|---|---|---|
| مغناطیسی | مایعات رسانا، آب، پساب و برخی دوغاب‌ها | دبی حجمی | مسیر تمام‌مقطع بدون قطعه متحرک در بسیاری از مدل‌ها | برای گاز، بخار و مایع نارسانا مناسب نیست |
| التراسونیک | مایع یا گاز متناسب با روش و طراحی سنسور | معمولاً دبی حجمی بر پایه سرعت | امکان نصب Inline یا بیرون لوله در مدلهای Clamp-on | کیفیت سیگنال به سیال، لوله و محل نصب وابسته است |
| توربینی | برخی مایعات تمیز و کم‌ویسکوز | دبی حجمی | پاسخ مستقیم مکانیکی به تغییر جریان | قطعه متحرک و حساسیت به آلودگی، سایش و ویسکوزیته |
| ورتکس | مایع، گاز و بخار تک‌فاز با شرایط جریان مناسب | دبی حجمی؛ جرم با جبران‌سازی یا طراحی مناسب | قابل بررسی برای کاربردهای مایع، گاز و بخار | محدودیت در دبی پایین، لرزش یا جریان نامناسب |
| کوریولیس | مایعات و گازها، به‌ویژه وقتی جرم یا چگالی مهم است | دبی جرمی مستقیم | امکان اندازهگیری چندمتغیره در بسیاری از مدل‌ها | هزینه، وزن، افت فشار و محدودیت‌های نصب یا سایز |
این جدول برای غربال اولیه است و به‌جای دیتاشیت، محاسبات Sizing یا ارزیابی مهندسی استفاده نمی‌شود. برای مقایسه عمیق‌تر به صفحه مقایسه فناوری‌های اندازهگیری دبی مراجعه کنید.
برای آب، فاضلاب، روغن، گاز و بخار چه فلومتری مناسب است؟
فلومتر مناسب آب و فاضلاب
برای آب یا پساب رسانا، فلومتر مغناطیسی معمولاً یکی از گزینه‌های اصلی بررسی است. اگر خط موجود نباید بریده شود یا اندازهگیری موقت مدنظر باشد، فلومتر التراسونیک کلمپآن نیز قابل ارزیابی است. وجود ذرات، حباب، رسوب، وضعیت پر بودن لوله، دسترسی نصب و هدف اندازهگیری تعیین میکنند کدام گزینه منطقی‌تر است.
فلومتر مناسب روغن و مایعات نارسانا
برای روغن‌ها و بسیاری از مایعات نارسانا، فلومتر مغناطیسی حذف میشود. بسته به تمیزی، ویسکوزیته، بازه دبی، فشار، دما و نیاز حجمی یا جرمی، فناوریهایی مانند التراسونیک، توربینی، جابه‌جایی مثبت، کوریولیس یا ورتکس بررسی میشوند. سازگاری متریال و افت فشار نیز بخشی از تصمیم است.
فلومتر مناسب گاز
برای گاز، ترکیب، فشار، دما، رطوبت، آلودگی، حداقل و حداکثر دبی و شرایط مرجع باید مشخص شوند. کوریولیس، ورتکس، التراسونیک، حرارتی جرمی یا اختلاف فشاری می‌توانند بسته به سرویس در فهرست بررسی قرار گیرند. انتخاب نهایی نیازمند بررسی براساس دیتاشیت یا شرایط پروژه است.
فلومتر مناسب بخار
در سرویس بخار باید نوع و کیفیت بخار، فشار، دما، بازه جریان، افت فشار مجاز و هدف اندازهگیری جرم یا انرژی مشخص باشد. ورتکس و اختلاف فشاری از گزینه‌های قابل بررسی هستند، اما جبران فشار و دما، نصب صحیح و وضعیت واقعی بخار بر عملکرد کل سامانه اثر می‌گذارند.

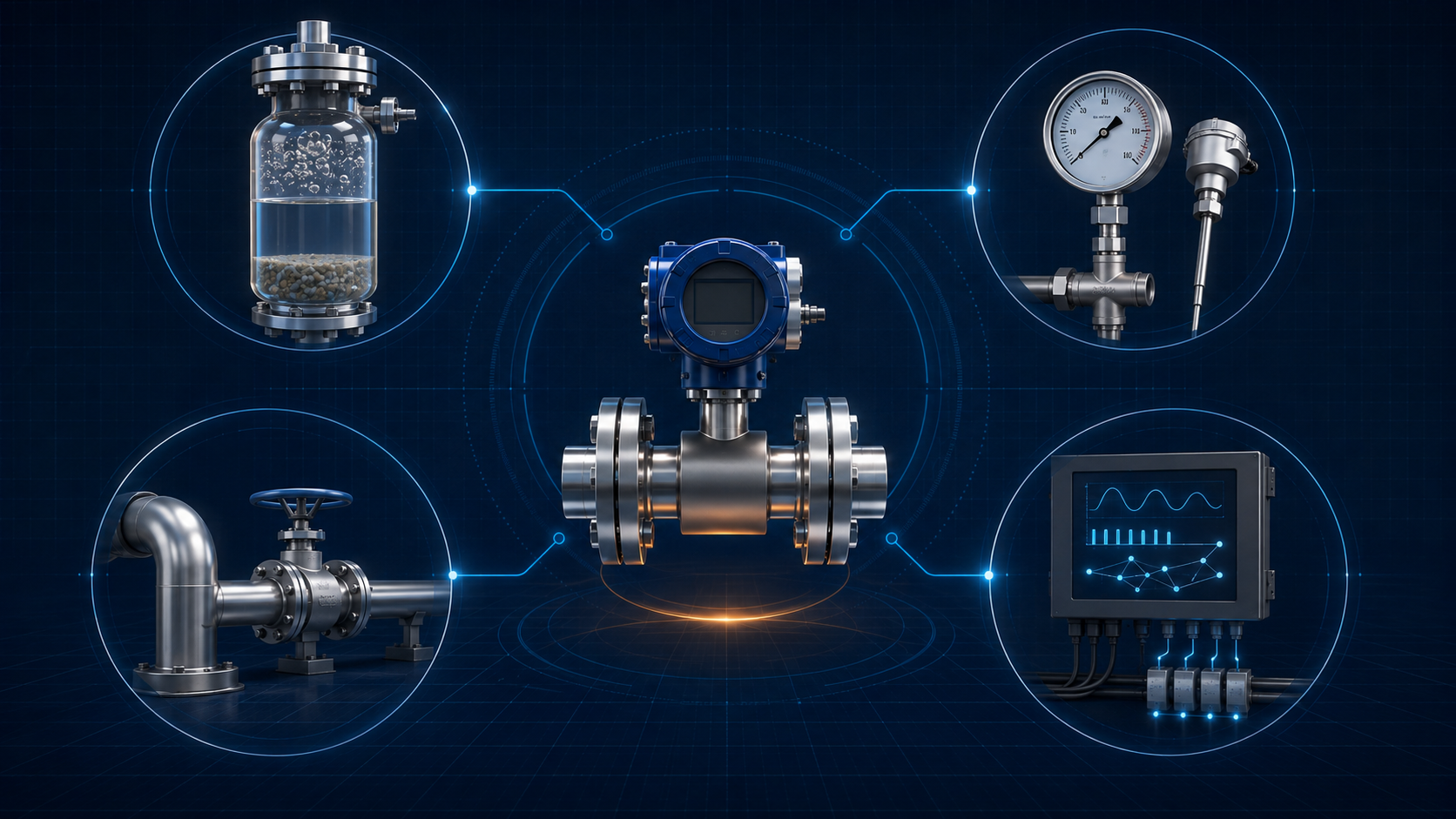

چگونه فلومتر مناسب را انتخاب کنیم؟
مشخص کنید خروجی برای نمایش محلی، کنترل فرایند، پایش مصرف، بالانس، ثبت داده، تشخیص نشتی یا صورتحساب استفاده میشود.
فاز، ترکیب، هدایت الکتریکی، چگالی، ویسکوزیته، خورندگی، ذرات، حباب، رطوبت و احتمال چندفازی بودن را ثبت کنید.
حداقل، دبی عادی و حداکثر را جداگانه بنویسید و شرایط راه‌اندازی، توقف و وضعیت‌های غیرعادی را نادیده نگیرید.
حداقل و حداکثر فشار و دما بر متریال، اتصال، کلاس فشاری، الکترونیک و فناوری قابل استفاده اثر می‌گذارند.
قطر داخلی، جنس و ضخامت لوله، لاینر، جهت نصب، پر بودن خط، طول مستقیم موجود، لرزش و فاصله از پمپ، شیر و زانویی را بررسی کنید.
دقت، تکرارپذیری، Rangeability، زمان پاسخ و کمترین جریان مهم برای فرایند باید با شرایط واقعی مقایسه شوند.
نیاز به نمایشگر، خروجی آنالوگ، پالس، رله، RS485، پروتکل دیجیتال، دیتالاگر یا اتصال به SCADA باید پیش از سفارش روشن باشد.
قیمت خرید، نصب، توقف خط، افت فشار، کابل‌کشی، راه‌اندازی، کالیبراسیون و نگهداری آینده را با هم ببینید.
برای غربال اولیه اطلاعات پروژه، از ابزار انتخاب فلومتر داتیس استفاده کنید. خروجی ابزار باید پیش از خرید با دیتاشیت مدل و بازبینی مهندسی تطبیق داده شود.
آیا سایز فلومتر باید با سایز لوله برابر باشد؟
خیر، الزاماً نه. سایز نامی لوله فقط یکی از ورودی‌های انتخاب است. سایز فلومتر باید با حداقل، دبی عادی و حداکثر جریان، محدوده سرعت معتبر فناوری، افت فشار مجاز و شرایط فرایند تطبیق داده شود. گاهی سنسور هم‌اندازه خط انتخاب میشود و گاهی استفاده از تبدیل و سایز متفاوت قابل بررسی است.
کوچک کردن بی‌محاسبه سایز میتواند سرعت و افت فشار را افزایش دهد؛ بزرگ انتخاب کردن نیز ممکن است عملکرد در دبی کم را نامطمئن کند. قطر داخلی واقعی، Schedule و محدودیت‌های مدل باید در محاسبات Flow Meter Sizing وارد شوند.
دقت فلومتر چگونه ارزیابی میشود؟
دقت یا Accuracy نشان می‌دهد نتیجه چقدر به مقدار مرجع نزدیک است. تکرارپذیری یا Repeatability ثبات نتایج در شرایط مشابه را بیان می‌کند. Rangeability نیز محدوده‌ای است که تجهیز میتواند الزامات عملکردی تعریف‌شده را پوشش دهد. این سه مفهوم یکسان نیستند و نباید با یک عدد تبلیغاتی جایگزین شوند.
در مقایسه دقت باید معلوم باشد درصد اعلام‌شده براساس مقدار خوانده‌شده است یا Full Scale، در چه محدوده‌ای معتبر است و چه شرایط نصب و کالیبراسیونی دارد. دقت خود فلومتر نیز با عدم‌قطعیت کل حلقه شامل سنسور، ترانسمیتر، تبدیل سیگنال، کارت ورودی و سامانه ثبت داده یکسان نیست.
خروجی‌ها و پروتکل‌های فلومتر چه اهمیتی دارند؟
فلومتر صنعتی فقط یک حسگر نیست؛ باید نتیجه را به بهره‌بردار یا سیستم کنترل برساند. خروجی‌هایی مانند 4–20mA، پالس، فرکانس، رله و ارتباط دیجیتال در مدلهای مختلف عرضه میشوند. پروتکل‌هایی مانند Modbus نیز می‌توانند داده را به PLC، RTU، دیتالاگر یا SCADA منتقل کنند.
پیش از خرید باید منبع تغذیه، نوع و تعداد خروجی‌ها، جداسازی الکتریکی، کابل، فاصله انتقال، نحوه ثبت مقدار تجمعی و سازگاری پروتکل بررسی شود. اگر نقطه اندازهگیری دورافتاده است، معماری دیتالاگر و تله‌متری بخشی از انتخاب سیستم اندازهگیری جریان خواهد بود.
رایج‌ترین اشتباهات در انتخاب و خرید فلومتر چیست؟
- شروع انتخاب از برند یا قیمت، پیش از تعریف سرویس اندازهگیری
- اعلام فقط یک دبی اسمی و حذف حداقل و حداکثر واقعی
- برابر فرض کردن خودکار سایز فلومتر با سایز لوله
- نادیده گرفتن هدایت الکتریکی، ویسکوزیته، ذرات، حباب یا تغییر ترکیب سیال
- استفاده از فلومتر مغناطیسی برای سیال نارسانا، گاز یا بخار
- انتخاب کلمپآن بدون بررسی جنس، ضخامت، لاینر و وضعیت لوله
- مقایسه Accuracy بدون توجه به مبنا و محدوده اعتبار آن
- نادیده گرفتن افت فشار، سرویس دوره‌ای و هزینه چرخه عمر
- انتخاب خروجی و پروتکل پس از سفارش تجهیز
- تعمیم طول مستقیم، سرعت یا متریال یک مدل به همه فلومترها
برای استعلام فلومتر چه اطلاعاتی لازم است؟
چک‌لیست انتخاب فلومتر
- هدف اندازهگیری و واحد دبی یا مقدار تجمعی
- نام، فاز، ترکیب و خواص مؤثر سیال
- حداقل، دبی عادی و حداکثر جریان
- حداقل و حداکثر فشار و دما
- سایز نامی، قطر داخلی، Schedule، جنس و لاینر لوله
- نوع اتصال، کلاس فشاری و متریال موردنیاز
- جهت نصب و فاصله تا پمپ، شیر، زانویی یا سه‌راهی
- دقت، تکرارپذیری و زمان پاسخ موردنیاز
- منبع تغذیه، نمایشگر، خروجی‌ها و پروتکل ارتباطی
- درجه حفاظت، فضای باز، دفن، آب‌گرفتگی یا ناحیه خطرناک
- امکان توقف و برش خط و محدودیت‌های اجرایی پروژه
- نیاز به دیتالاگر، تله‌متری یا اتصال به SCADA
خلاصه مهندسی: فلومتر مناسب چگونه تعریف میشود؟
در پاسخ به سؤال «فلومتر چیست؟» باید گفت فلومتر یک خانواده از تجهیزات با اصول اندازهگیری متفاوت است، نه یک محصول واحد برای همه سرویسها. گزینه مناسب، دستگاهی است که فناوری آن با سیال و هدف اندازهگیری سازگار باشد، بازه واقعی دبی را اندازه بگیرد، محدودیت‌های فشار، دما و نصب را رعایت کند و خروجی موردنیاز سیستم کنترل را ارائه دهد.
برای شناخت تفاوت اصول اندازهگیری از صفحه مقایسه فناوری‌های فلومتر و برای ثبت اطلاعات پروژه از ابزار انتخاب فلومتر استفاده کنید. صفحات محصول باید پس از انتخاب فناوری و برای بررسی مدل، قابلیت‌ها و فایل‌های فنی مطالعه شوند.
سؤالات متداول درباره فلومتر و دبیسنج
فلومتر چیست؟
فلومتر یا دبیسنج ابزاری برای اندازهگیری نرخ جریان یا مقدار تجمعی سیال است. این تجهیز میتواند براساس فناوری خود دبی حجمی یا جرمی مایع، گاز یا بخار را اندازه بگیرد. نوع سیال، بازه دبی، شرایط فرایند و محل نصب تعیین میکنند کدام فلومتر مناسب است.
تفاوت فلومتر و کنتور چیست؟
فلومتر معمولاً بر اندازهگیری دبی لحظهای تأکید دارد، درحالیکه کنتور بیشتر با ثبت مقدار تجمعی مصرف شناخته میشود. بسیاری از تجهیزات صنعتی هر دو مقدار را ارائه میکنند. برای انتخاب باید مشخص شود هدف کنترل لحظهای، ثبت مصرف، بالانس یا صورتحساب است.
آیا فلومتر مغناطیسی برای روغن، گاز یا بخار مناسب است؟
فلومتر مغناطیسی برای گاز و بخار مناسب نیست و برای روغنهای نارسانا نیز قابل استفاده نیست، زیرا به هدایت الکتریکی مایع وابسته است. برای این سرویسها باید فناوریهایی مانند التراسونیک، توربینی، ورتکس، کوریولیس، حرارتی یا اختلاف فشاری براساس شرایط پروژه بررسی شوند.
فلومتر مغناطیسی بهتر است یا التراسونیک؟
هیچکدام همیشه بهتر نیست. برای مایع رسانا، لوله پر و نصب Inline، فلومتر مغناطیسی گزینه مهمی است. اگر برش خط ممکن نیست یا اندازهگیری موقت لازم است، التراسونیک کلمپآن قابل بررسی است. دقت، مشخصات لوله، کیفیت سیال و محل نصب تصمیم نهایی را تعیین میکنند.
آیا سایز دبیسنج باید با سایز لوله برابر باشد؟
خیر، الزاماً نه. سایز باید از بازه دبی، سرعت معتبر فناوری، افت فشار مجاز، قطر داخلی واقعی و شرایط فرایند نتیجه شود. استفاده از سنسور هم‌اندازه یا کوچک‌تر باید با محاسبات Sizing و دیتاشیت مدل تأیید شود.
فلومتر پرتابل چه کاربردی دارد؟
فلومتر پرتابل برای اندازهگیری موقت، ممیزی، مقایسه نقاط، بررسی میدانی و ارزیابی اولیه یک خط قابل استفاده است. در مدلهای التراسونیک کلمپآن، سنسورها بیرون لوله نصب میشوند؛ مناسب بودن اندازهگیری به مشخصات لوله، سیال و کیفیت سیگنال وابسته است.
دقیق‌ترین فلومتر کدام است؟
بدون تعریف کاربرد، پاسخ واحدی وجود ندارد. دقت واقعی به فناوری، مدل، بازه جریان، سیال، نصب، کالیبراسیون و مبنای اعلام Accuracy وابسته است. تجهیزی با دقت اسمی بهتر ممکن است در شرایط نامناسب پروژه عملکرد ضعیف‌تری داشته باشد.
برای خرید فلومتر چه اطلاعاتی باید ارسال شود؟
نوع و خواص سیال، حداقل و حداکثر دبی، فشار، دما، سایز و جنس لوله، نوع اتصال، شرایط نصب، دقت، منبع تغذیه، خروجی‌ها، پروتکل، درجه حفاظت و محدودیت توقف خط را ارسال کنید. عکس و نقشه محل نصب نیز بررسی مهندسی را دقیق‌تر می‌کند.
