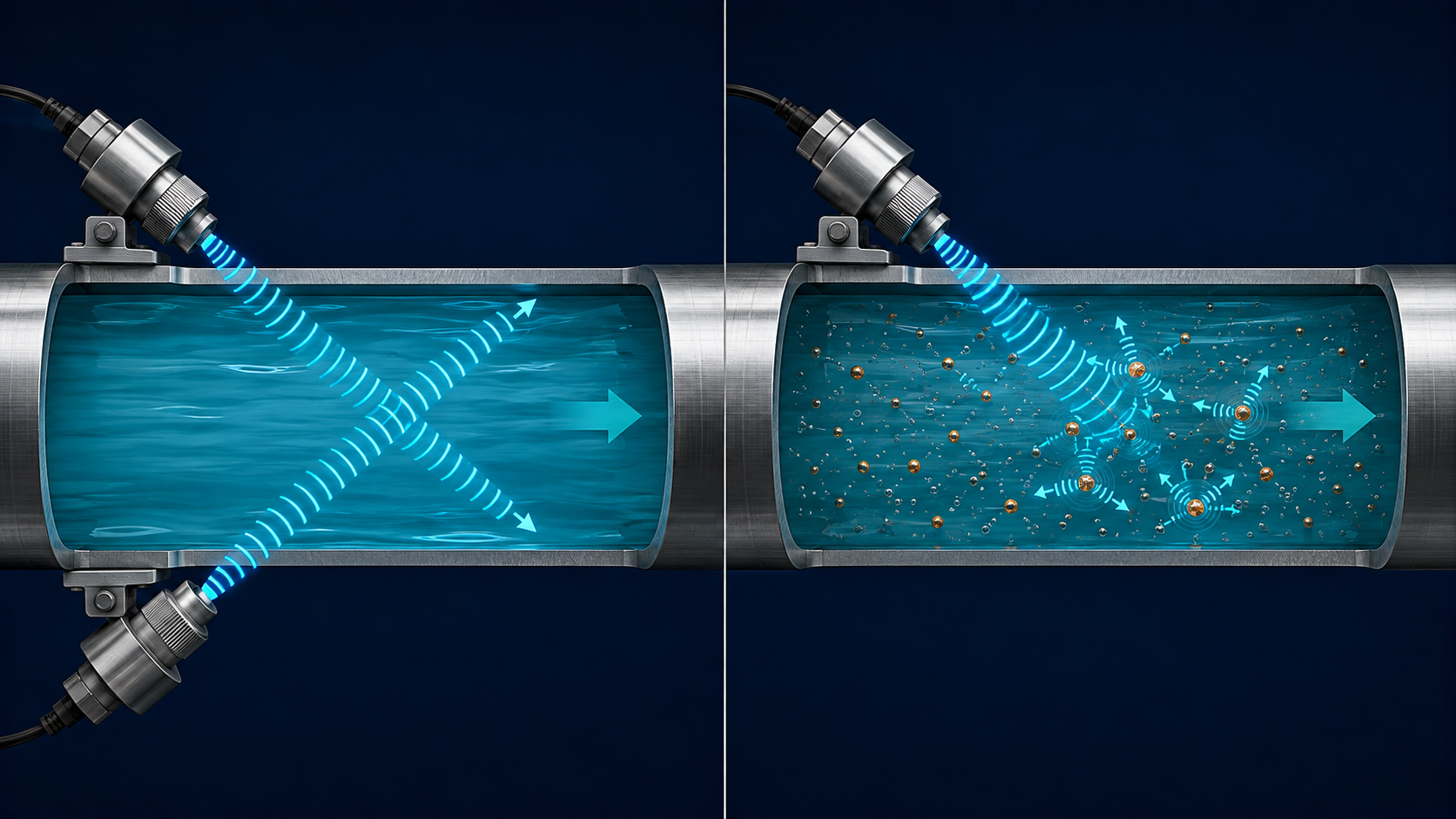

![مقایسه روش Transit-Time و Doppler در فلومتر التراسونیک](["https://www.nsedatis.com/wp-content/uploads/2026/08/clamp-on-v-path-installation.png","https://www.nsedatis.com/wp-content/uploads/2026/08/clamp-on-v-path-installation-1024x576.png"])
فلومتر التراسونیک دبی سیال را با ارسال و دریافت امواج فراصوت و محاسبه سرعت جریان اندازهگیری می‌کند. در روش Transit-Time اختلاف زمان حرکت موج در جهت و خلاف جریان سنجیده میشود؛ روش Doppler تغییر فرکانس موج بازتابی از ذرات یا حبابها را می‌سنجد. Clamp-On یک اصل اندازهگیری جداگانه نیست، بلکه شیوه نصب سنسورها روی سطح خارجی لوله است و میتواند با فناوری Transit-Time یا Doppler به‌کار رود.
خلاصه فنی
- فلومتر التراسونیک سرعت سیال را با استفاده از انتشار امواج فراصوت اندازهگیری و سپس دبی حجمی را محاسبه می‌کند.
- Transit-Time برای مسیری مناسب است که سیگنال صوتی بتواند با کیفیت کافی بین مبدل‌ها رفت‌وبرگشت کند.
- Doppler برای اندازهگیری به ذرات معلق، حباب‌های گاز یا بازتابدهندههای متحرک در سیال نیاز دارد.
- Clamp-On به سنسوری گفته میشود که روی بیرون لوله نصب میشود و با سیال تماس مستقیم ندارد.
- فلومترهای التراسونیک می‌توانند Clamp-On، Inline یا Insertion باشند؛ نوع دقیق به طراحی دستگاه وابسته است.
- پر بودن لوله، مشخصات صحیح لوله، کیفیت سطح، کوپلینگ صوتی، پروفایل جریان و محل نصب بر نتیجه اندازهگیری اثر دارند.
فلومتر التراسونیک چیست و چه چیزی را اندازهگیری می‌کند؟
فلومتر التراسونیک یا دبی‌سنج فراصوتی خانواده‌ای از تجهیزات اندازهگیری جریان است که از موج صوتی با فرکانس بالاتر از محدوده شنوایی انسان استفاده می‌کند. این تجهیزات در بازار با نام‌هایی مانند جریان‌سنج التراسونیک، دبی‌سنج اولتراسونیک، Ultrasonic Flowmeter، فلومتر کلمپ‌آن و فلومتر غیرتماسی نیز شناخته میشوند؛ با این حال این نام‌ها همیشه هم‌معنا نیستند.
کمیتی که دستگاه ابتدا از سیگنال صوتی استخراج می‌کند معمولاً با سرعت متوسط سیال ارتباط دارد. ترانسمیتر سپس با استفاده از هندسه مسیر صوتی و سطح مقطع داخلی لوله، دبی حجمی را محاسبه می‌کند. اگر دبی جرمی یا انرژی حرارتی موردنیاز باشد، اطلاعات معتبر دیگری مانند چگالی یا اختلاف دما نیز لازم است و قابلیت محاسبه باید در مدل انتخابی تأیید شود.
واژه «التراسونیک» به‌تنهایی روش اندازهگیری، نوع نصب، سازگاری با سیال یا عملکرد نهایی دستگاه را مشخص نمی‌کند. برای انتخاب درست باید معلوم شود تجهیز از Transit-Time، Doppler یا روش دیگری استفاده می‌کند، سنسور روی لوله یا داخل آن قرار می‌گیرد و شرایط صوتی سیال و لوله با مدل موردنظر سازگار است یا خیر.
تفاوت Transit-Time، Doppler و Clamp-On در یک نگاه چیست؟
| اصطلاح | دسته‌بندی فنی | مبنای کار | شرط شاخص |
|---|---|---|---|
| Transit-Time | اصل اندازهگیری | مقایسه زمان عبور موج در جهت و خلاف جریان | وجود مسیر صوتی پایدار بین مبدل‌ها |
| Doppler | اصل اندازهگیری | اندازهگیری تغییر فرکانس موج بازتابی | وجود ذرات، حبابها یا بازتابدهندههای متحرک |
| Clamp-On | روش نصب | ارسال و دریافت موج از روی دیواره خارجی لوله | انتقال مناسب صوت از سنسور، دیواره و سیال |
| Inline | روش نصب | قرارگیری سنسور یا بدنه اندازهگیری در مسیر لوله | تطبیق اتصال، فشار، دما و متریال |
| Insertion | روش نصب | ورود مبدل یا پروب به داخل خط | بررسی آب‌بندی، محل ورود و پروفایل جریان |
فلومتر التراسونیک چگونه دبی را محاسبه می‌کند؟
ترانسمیتر، مبدل پیزوالکتریک را تحریک می‌کند تا پالس صوتی به لوله و سیال ارسال شود. در بسیاری از دستگاه‌ها هر مبدل میتواند به‌تناوب فرستنده و گیرنده باشد.
مسیر موج به نوع سنسور، زاویه نصب، جنس و ضخامت لوله، لاینر، سرعت صوت در سیال و آرایش مبدل‌ها وابسته است.
در Transit-Time اختلاف زمان حرکت موج و در Doppler تغییر فرکانس بازتاب اندازهگیری میشود. الگوریتم پردازش، کیفیت و اعتبار سیگنال را نیز ارزیابی می‌کند.
ترانسمیتر با توجه به هندسه مسیر صوتی، داده‌های لوله و ضریب مربوط به پروفایل جریان، مقدار سرعت را به‌دست می‌آورد.
سرعت محاسبه‌شده در سطح مقطع داخلی مؤثر ضرب میشود. به همین دلیل ورود صحیح قطر داخلی، ضخامت دیواره و اطلاعات لاینر برای مدل‌های Clamp-On اهمیت دارد.
روش Transit-Time چگونه کار می‌کند؟
در روش Transit-Time که با نام‌های Time-of-Flight و Transit-Time Difference نیز شناخته میشود، دو مبدل پالس‌های فراصوت را در دو جهت ارسال و دریافت می‌کنند. موجی که هم‌جهت با جریان حرکت می‌کند در زمان متفاوتی نسبت به موج خلاف جهت جریان به گیرنده می‌رسد. اختلاف این دو زمان با سرعت سیال ارتباط دارد.
Δt = tupstream − tdownstream
Δt اختلاف زمان عبور، tupstream زمان حرکت موج خلاف جریان و tdownstream زمان حرکت موج در جهت جریان است. رابطه کامل تبدیل این اختلاف به سرعت به هندسه مسیر صوتی و الگوریتم سازنده وابسته است.
در حالت بدون جریان، زمان‌های رفت‌وبرگشت تقریباً برابرند. با افزایش سرعت، اختلاف زمان قابل‌اندازه‌گیری ایجاد میشود. از آنجا که مقدار این اختلاف میتواند کوچک باشد، کیفیت زمان‌سنجی، نصب دقیق مبدل‌ها، مشخصات درست لوله و پایداری سیگنال برای نتیجه معتبر ضروری است.
Transit-Time برای چه سیالاتی مناسب‌تر است؟
این روش معمولاً برای آب و مایعاتی مناسب‌تر است که مسیر صوتی نسبتاً یکنواخت و قابل‌عبوری ایجاد می‌کنند. وجود مقدار زیاد حباب یا ذرات میتواند موج را پراکنده یا تضعیف کند، اما میزان قابل‌تحمل در همه دستگاه‌ها یکسان نیست. بنابراین استفاده از عبارت ساده «فقط برای مایع کاملاً تمیز» نیز همیشه دقیق نیست و باید توان پردازش و محدودیت مدل بررسی شود.
مزیت اصلی Transit-Time چیست؟
این روش بدون نیاز به جسم بازتاب‌دهنده در سیال، جهت و سرعت جریان را از اختلاف زمان استخراج می‌کند. در طراحی‌های چندمسیره می‌توان بخش بیشتری از پروفایل سرعت را نمونه‌برداری کرد، اما تعداد مسیرها و اثر آن بر عملکرد باید براساس ساختار و دیتاشیت همان دستگاه ارزیابی شود.
روش Doppler چگونه کار می‌کند؟
فلومتر التراسونیک داپلر موجی با فرکانس مشخص به داخل سیال می‌فرستد. اگر ذرات جامد معلق، حباب‌های گاز یا ناپیوستگی‌های بازتاب‌دهنده در جریان وجود داشته باشند، بخشی از موج به سمت سنسور بازمی‌گردد. حرکت این بازتاب‌دهنده‌ها باعث تغییر فرکانس موج دریافتی میشود و دستگاه از این تغییر برای تخمین سرعت استفاده می‌کند.
Δf ∝ v
Δf تغییر فرکانس سیگنال بازتابی و v سرعت اجسام بازتاب‌دهنده همراه جریان است. رابطه دقیق به فرکانس ارسال، زاویه صوتی، سرعت صوت و طراحی دستگاه وابسته است.
Doppler برای چه سیالاتی قابل بررسی است؟
سیالات دارای ذرات معلق یا حباب‌های قابل‌تشخیص، مانند برخی پساب‌ها، لجن‌ها و دوغاب‌ها، می‌توانند نامزد استفاده از روش Doppler باشند. صرف کدر بودن ظاهری سیال برای تأیید مناسب بودن کافی نیست؛ اندازه، غلظت، توزیع و حرکت بازتاب‌دهنده‌ها و همچنین میزان تضعیف صوت باید با توان دستگاه سازگار باشد.
محدودیت اصلی Doppler چیست؟
اگر بازتاب‌دهنده کافی در سیال وجود نداشته باشد، سیگنال قابل‌اعتماد شکل نمی‌گیرد. از سوی دیگر، شرایط بسیار ناپایدار یا تضعیف شدید موج نیز میتواند اندازهگیری را مختل کند. همچنین دستگاه سرعت ذرات یا حباب‌های بازتاب‌دهنده را ردیابی می‌کند؛ فرض همراهی آن‌ها با سرعت سیال باید برای کاربرد موردنظر قابل‌قبول باشد.
فلومتر Clamp-On چیست و آیا با Transit-Time تفاوت دارد؟
Clamp-On یا کلمپ‌آن به شیوه‌ای از نصب گفته میشود که مبدل‌های التراسونیک روی سطح خارجی لوله بسته میشوند. موج ابتدا از بدنه سنسور و ماده کوپلنت عبور می‌کند، وارد دیواره و لاینر احتمالی لوله میشود و سپس در سیال انتشار می‌یابد. بنابراین هیچ بخش اندازهگیری وارد خط فرایند نمی‌شود.
بسیاری از فلومترهای Clamp-On مایعات از روش Transit-Time استفاده می‌کنند، اما تجهیزات Clamp-On مبتنی بر Doppler نیز وجود دارند. در نتیجه عبارت «Transit-Time یا Clamp-On» مقایسه دو گزینه هم‌سطح نیست؛ یک تجهیز میتواند هم‌زمان Transit-Time و Clamp-On باشد.
مزایای نصب Clamp-On چیست؟
- برای نصب سنسور معمولاً نیازی به برش لوله و ایجاد اتصال فرایندی نیست.
- مبدل با سیال تماس مستقیم ندارد و مسئله سازگاری شیمیایی قطعات ترشونده کاهش می‌یابد.
- عنصر اندازهگیری داخل مسیر قرار نمی‌گیرد؛ بنابراین افت فشار مستقیمی ناشی از سنسور ایجاد نمی‌شود.
- امکان نصب موقت برای عیب‌یابی، ممیزی جریان، بالانس شبکه یا مقایسه با فلومتر موجود فراهم میشود.
- در برخی پروژهها می‌توان اندازهگیری را بدون توقف فرایند به خط موجود اضافه کرد.
محدودیت‌های نصب Clamp-On چیست؟
- سیگنال باید از سطح خارجی، دیواره، لاینر احتمالی و سیال عبور کند؛ هر لایه میتواند بر انتقال صوت اثر بگذارد.
- قطر خارجی، ضخامت، متریال و وضعیت لوله باید با دقت مناسب مشخص شوند.
- زنگ‌زدگی، پوسته، رنگ ضخیم، پوشش نامناسب، خوردگی یا فاصله میان لاینر و بدنه میتواند سیگنال را تضعیف کند.
- آمادهسازی سطح، فاصله و همراستایی سنسورها و کوپلینگ صوتی باید مطابق دستورالعمل مدل انجام شود.
- غیرتماسی بودن به معنی مستقل بودن از وضعیت لوله و سیال نیست.
آرایش‌های V، Z و W در نصب سنسور چه معنایی دارند؟
حروف V، Z و W معمولاً به مسیر عبور موج و محل قرارگیری مبدل‌ها در فلومترهای Transit-Time Clamp-On اشاره دارند. این آرایش‌ها فناوری مستقل نیستند و انتخاب آن‌ها به قطر لوله، متریال و ضخامت دیواره، کیفیت سیگنال، فضای نصب و توصیه نرم‌افزار یا راهنمای دستگاه وابسته است.
آرایش V
دو مبدل روی یک سمت لوله نصب میشوند و موج پس از عبور از سیال، از دیواره مقابل بازتاب می‌کند. این آرایش در بسیاری از نصب‌ها انتخاب رایجی است، اما مناسب بودن آن باید از محاسبه فاصله و قدرت سیگنال نتیجه شود.
آرایش Z
مبدل‌ها در دو سمت مقابل لوله قرار می‌گیرند و موج یک‌بار از مقطع عبور می‌کند. این آرایش میتواند در برخی لوله‌های بزرگ‌تر یا شرایطی که مسیر صوتی طولانی تضعیف میشود مفید باشد، ولی دسترسی و همراستایی دو سمت لوله اهمیت بیشتری پیدا می‌کند.
آرایش W
موج با چند عبور و بازتاب، مسیر طولانی‌تری در سیال طی می‌کند. این آرایش ممکن است حساسیت زمانی را در بعضی شرایط افزایش دهد، اما تضعیف بیشتر سیگنال و محدودیت‌های هندسی باید بررسی شوند.
Transit-Time بهتر است یا Doppler؟
| معیار | Transit-Time | Doppler |
|---|---|---|
| پارامتر سیگنال | اختلاف زمان حرکت موج | تغییر فرکانس موج بازتابی |
| نیاز به بازتاب‌دهنده | نیاز ندارد | به ذرات، حبابها یا ناپیوستگی‌های بازتاب‌دهنده نیاز دارد |
| نوع سیال مطلوب | سیال با مسیر صوتی پایدار و تضعیف قابل‌قبول | سیال دارای بازتابدهندههای متحرک قابل‌تشخیص |
| اثر حباب و ذرات | مقدار زیاد میتواند انتقال موج را مختل کند | وجود مقدار مناسب برای ایجاد بازتاب ضروری است |
| شکل نصب | Clamp-On، Inline یا طراحی‌های دیگر | Clamp-On یا طراحی‌های متناسب با مدل |
| ریسک انتخاب اشتباه | ضعف یا ناپایداری مسیر صوتی | کمبود بازتاب‌دهنده یا ناهمراهی آن با جریان |
| تصمیم نهایی | نیازمند بررسی مشخصات واقعی سیال، لوله، محل نصب و دیتاشیت دستگاه | |
مزایای فلومتر التراسونیک چیست؟
- فاقد قطعه متحرک در اصل اندازهگیری: سایش مکانیکی ناشی از روتور یا پره اندازهگیری وجود ندارد.
- امکان اندازهگیری بدون تماس: در مدل Clamp-On مبدل‌ها بیرون لوله قرار می‌گیرند.
- عدم نیاز به رسانایی الکتریکی: برخلاف فلومتر مغناطیسی، اصل اندازهگیری به رسانا بودن مایع وابسته نیست؛ خواص صوتی ملاک‌اند.
- قابلیت اندازهگیری دوطرفه: بسیاری از مدل‌های Transit-Time می‌توانند جهت جریان را تشخیص دهند؛ این قابلیت باید در دیتاشیت تأیید شود.
- قابل استفاده به‌صورت ثابت یا پرتابل: یک فناوری میتواند برای پایش دائم یا اندازهگیری موقت طراحی شود.
- بدون انسداد مسیر در مدل Clamp-On: سنسور خارجی سطح مقطع داخلی لوله را محدود نمی‌کند.
- قابل بررسی برای لوله‌های موجود: در پروژه‌های Retrofit می‌توان بدون افزودن بدنه فلومتر به خط، امکان اندازهگیری را ارزیابی کرد.
محدودیت‌ها و عوامل خطای فلومتر التراسونیک چیست؟
- لوله در محل اندازهگیری باید متناسب با طراحی دستگاه پر باشد؛ خط نیمهپر میتواند نتیجه نامعتبر ایجاد کند.
- هوا، گاز همراه، ذرات، رسوب یا چندفازی بودن میتواند با توجه به روش انتخابی سیگنال را تقویت، پراکنده یا تضعیف کند.
- پروفایل جریان آشفته پس از زانو، شیر، پمپ، سه‌راهی یا تغییر قطر میتواند سرعت نمونه‌برداری‌شده را از میانگین واقعی دور کند.
- داده نادرست قطر، ضخامت، جنس، لاینر یا سرعت صوت باعث خطای تنظیم مسیر صوتی و محاسبه دبی میشود.
- سطح نامناسب و کوپلینگ ضعیف میان سنسور و لوله میتواند کیفیت سیگنال را کاهش دهد.
- دما، تغییر خواص سیال و تغییر وضعیت لوله ممکن است بر انتشار صوت اثر بگذارد؛ نحوه جبران به مدل وابسته است.
- سرعت‌های بسیار کم، دامنه دینامیکی موردنیاز و کیفیت تشخیص صفر باید با دیتاشیت تجهیز تطبیق داده شوند.
- برخی لوله‌های چندلایه، کامپوزیتی، بتنی، دارای لاینر جداشده یا بسیار خورده نیازمند آزمون سیگنال یا راهکار اختصاصی‌اند.
اصول نصب فلومتر التراسونیک Clamp-On چیست؟
نصب مکانیکی ساده به معنی تنظیم ساده نیست. عملکرد مناسب زمانی حاصل میشود که محل اندازهگیری، اطلاعات لوله، آرایش مبدل‌ها و شاخصهای سیگنال هم‌زمان بررسی شوند. طول مستقیم لازم، زاویه نصب و فاصله سنسورها عدد ثابتی برای همه مدل‌ها و پروژهها نیست و باید از دستورالعمل سازنده استخراج شود.
- محل پر بودن لوله را انتخاب کنید: از نقاط مستعد تجمع هوا یا نیمهپر شدن خط دوری کنید.
- از اغتشاش‌های جریان فاصله بگیرید: شیرها، زانوها، پمپ‌ها، سه‌راهی‌ها و تبدیل‌ها را شناسایی و طول مستقیم لازم را با راهنمای مدل تطبیق دهید.
- مشخصات واقعی لوله را ثبت کنید: قطر خارجی، ضخامت دیواره، متریال، نوع و ضخامت لاینر و وضعیت سطح باید تا حد ممکن معتبر باشند.
- سطح نصب را آماده کنید: آلودگی، پوسته یا پوششی که مانع تماس یکنواخت میشود طبق دستورالعمل برطرف شود.
- کوپلنت مناسب به‌کار ببرید: فاصله هوایی میان مبدل و لوله انتقال صوت را مختل می‌کند؛ نوع کوپلنت باید با دما، مدت نصب و محیط سازگار باشد.
- آرایش و فاصله را دقیق اجرا کنید: V، Z یا W و فاصله مبدل‌ها باید از محاسبات دستگاه و دستورالعمل نصب پیروی کند.
- کیفیت سیگنال را کنترل کنید: صرف نمایش عدد دبی نشانه نصب صحیح نیست؛ شاخصهای تشخیصی ارائه‌شده توسط دستگاه بررسی شوند.
- نتیجه را راستی‌آزمایی کنید: جهت جریان، مقدار صفر، پایداری قرائت و سازگاری با وضعیت واقعی فرایند کنترل شود.
چگونه فلومتر التراسونیک مناسب را انتخاب کنیم؟
مایع یا گاز بودن، ترکیب، دما، فشار، ویسکوزیته، ذرات، حبابها، رسوب و تغییرات فرایند را ثبت کنید. مناسب بودن برای گاز، بخار یا مایع باید صریحاً در کاربرد دستگاه تأیید شده باشد.
برای مسیر صوتی شفاف و پایدار، Transit-Time را بررسی کنید. اگر بازتابدهندههای متحرک مشخص در سیال وجود دارد، Doppler میتواند گزینه باشد. در شرایط مرزی، آزمون میدانی یا تأیید سازنده لازم است.
نیاز به نصب بدون توقف، امکان برش لوله، دقت مورد انتظار، شرایط نگهداری و محدودیت‌های مکانیکی را برای انتخاب Clamp-On، Inline یا Insertion مقایسه کنید.
قطر خارجی، ضخامت دیواره، جنس، لاینر، پوشش، عمر و وضعیت خوردگی لوله برای ارزیابی انتقال صوت و انتخاب مبدل ضروری‌اند.
حداقل، دبی عادی، حداکثر و جهت احتمالی جریان را جداگانه اعلام کنید. فقط سایز اسمی لوله یا یک مقدار دبی برای انتخاب کافی نیست.
پر بودن لوله، فضای دسترسی، طول مستقیم، مجاورت پمپ و شیر، لرزش، دمای سطح، رطوبت، دفن یا آب‌گرفتگی و دسترسی به برق بررسی شود.
نمایشگر، توتالایزر، دیتالاگر، خروجی آنالوگ، پالس، رله یا پروتکل ارتباطی باید براساس PLC، RTU یا SCADA پروژه انتخاب شود و در دیتاشیت مدل تأیید گردد.
دقت، تکرارپذیری، دامنه سرعت، پاسخ زمانی و شرایط مرجع را به‌صورت قابل‌اندازه‌گیری تعریف و با مشخصات سازنده مقایسه کنید.
پیش از سفارش چه اطلاعاتی باید آماده کنیم؟
چک‌لیست انتخاب فلومتر التراسونیک
- فاز و نام دقیق سیال
- وجود و مقدار تقریبی ذرات یا حبابها
- حداقل، عادی و حداکثر دبی
- جهت جریان و نیاز به اندازهگیری دوطرفه
- قطر خارجی و ضخامت واقعی لوله
- جنس لوله، نوع لاینر و ضخامت آن
- وضعیت خوردگی، رسوب و پوشش سطح
- دما و فشار فرایند و دمای سطح لوله
- پر بودن لوله در تمام شرایط بهره‌برداری
- طول مستقیم و اغتشاش‌های بالادست و پایین‌دست
- ثابت یا پرتابل بودن تجهیز
- منبع تغذیه، خروجی‌ها، دیتالاگر و ارتباطات
- درجه حفاظت سنسور و ترانسمیتر
- امکان آزمون سیگنال پیش از انتخاب نهایی
فلومتر التراسونیک ثابت بهتر است یا پرتابل؟
| معیار | مدل ثابت | مدل پرتابل |
|---|---|---|
| هدف اصلی | پایش پیوسته یک یا چند نقطه مشخص | اندازهگیری موقت و جابه‌جایی میان نقاط |
| نصب سنسور | برای کارکرد بلندمدت تثبیت میشود | برای نصب و جمع‌آوری دوره‌ای طراحی میشود |
| تغذیه | معمولاً از برق سایت؛ وابسته به مدل | معمولاً باتری یا تغذیه قابل‌حمل؛ وابسته به مدل |
| انتقال داده | مناسب اتصال دائم به سامانه کنترل در مدل‌های پشتیبان | مناسب ذخیره و انتقال نتایج کمپین اندازهگیری |
| کاربرد رایج | کنترل فرایند، پایش شبکه و ثبت دائم | ممیزی، عیب‌یابی، بالانس و بررسی فلومتر موجود |
| عامل مهم انتخاب | پایداری نصب، محیط، خروجی‌ها و نگهداری | وزن، باتری، دیتالاگر، سرعت نصب و مجموعه سنسورها |
فلومتر التراسونیک بهتر است یا مغناطیسی؟
| معیار | التراسونیک Clamp-On | مغناطیسی Inline |
|---|---|---|
| شرط اصلی سیال | انتقال صوت سازگار با روش و مدل | رسانایی الکتریکی کافی |
| تماس سنسور با سیال | ندارد | لاینر و الکترود با سیال در تماس‌اند |
| برش لوله | معمولاً لازم نیست | برای نصب Inline لازم است |
| وابستگی به اطلاعات لوله | زیاد؛ بخشی از مسیر صوتی و محاسبه است | هندسه سنسور از پیش مشخص و کالیبره میشود |
| افت فشار ناشی از عنصر اندازهگیری | برای سنسور خارجی ایجاد نمی‌شود | در طراحی تمام‌مقطع معمولاً محدود است |
| ریسک شاخص | ضعف سیگنال، داده نادرست لوله و نصب نامناسب | رسانایی ناکافی، ارتینگ، لاینر یا الکترود نامناسب |
هیچ‌کدام به‌طور مطلق بهتر نیستند. اگر نصب بدون برش خط اولویت دارد، Clamp-On گزینه مهمی برای بررسی است. اگر مایع رسانا است و اندازهگیری دائم Inline با هندسه سنسور مشخص ترجیح داده میشود، فلومتر مغناطیسی میتواند مناسب‌تر باشد. برای تصمیم اولیه از صفحه مقایسه فناوری‌های اندازهگیری دبی استفاده کنید.
کاربردهای رایج دبی‌سنج التراسونیک کدام‌اند؟
- پایش جریان آب خام، آب فرایندی و خطوط انتقال
- اندازهگیری موقت برای ممیزی مصرف و بالانس شبکه
- بررسی عملکرد پمپ، مبدل حرارتی یا مدارهای سرمایش و گرمایش
- کنترل و پایش برخی خطوط پساب با انتخاب روش صوتی مناسب
- راستی‌آزمایی یا مقایسه عملکرد فلومتر نصب‌شده
- افزودن نقطه اندازهگیری به خط موجود در پروژه‌های Retrofit
- ثبت دوره‌ای دبی در نقاطی که نصب دائم توجیه ندارد
این فهرست به معنی مناسب بودن همه مدل‌ها برای همه کاربردها نیست. نوع سیال، لوله، بازه دبی، محیط نصب و الزامات اندازهگیری باید برای هر پروژه جداگانه بررسی شوند.
کدام فلومتر التراسونیک داتیس برای پروژه قابل بررسی است؟
برای پایش پیوسته و اتصال یک نقطه اندازهگیری به سامانه کنترل یا مانیتورینگ، فلومتر التراسونیک ثابت DT868 قابل بررسی است. برای کمپین‌های اندازهگیری، ممیزی، عیب‌یابی و جابه‌جایی میان چند خط، فلومتر التراسونیک پرتابل DT767 را بررسی کنید.
انتخاب میان این دو فقط به ثابت یا پرتابل بودن محدود نیست. قطر و متریال لوله، نوع سنسور، شرایط سیال، بازه دبی، مدت ثبت داده، خروجی‌ها و محیط نصب باید با مشخصات همان پیکربندی تطبیق داده شوند. برای غربال اولیه می‌توانید از ابزار انتخاب فلومتر استفاده کنید و مجموعه گزینه‌ها را در صفحه فلومترهای التراسونیک ببینید.
سؤالات متداول
تفاوت اصلی Transit-Time و Doppler چیست؟
Transit-Time اختلاف زمان حرکت موج در جهت و خلاف جریان را اندازهگیری می‌کند، اما Doppler تغییر فرکانس موج بازتابی از ذرات یا حباب‌های متحرک را می‌سنجد. انتخاب میان آن‌ها به کیفیت مسیر صوتی و وجود بازتاب‌دهنده در سیال وابسته است.
آیا Clamp-On یک روش اندازهگیری جداگانه است؟
خیر. Clamp-On روش نصب سنسور روی سطح خارجی لوله است. یک فلومتر Clamp-On میتواند بر پایه Transit-Time یا Doppler کار کند.
آیا فلومتر التراسونیک برای آب کثیف مناسب است؟
مناسب بودن به مقدار و نوع ذرات و حبابها و روش دستگاه بستگی دارد. Transit-Time به مسیر صوتی قابلعبور نیاز دارد و Doppler به بازتابدهندههای متحرک؛ بنابراین شرایط واقعی سیال باید بررسی شود.
آیا فلومتر Clamp-On روی لوله نیمهپر کار می‌کند؟
فلومترهای Clamp-On مخصوص لوله بسته معمولاً به لوله کاملاً پر نیاز دارند. برای کانال باز یا لوله نیمهپر باید فناوری و تجهیزی انتخاب شود که صریحاً برای همان کاربرد طراحی شده باشد.
آیا رسانایی الکتریکی سیال برای فلومتر التراسونیک مهم است؟
اصل اندازهگیری التراسونیک به رسانایی الکتریکی وابسته نیست. در عوض، انتقال صوت، سرعت صوت، وجود حباب یا ذره و ویژگیهای لوله و سیال اهمیت دارند.
آیا نصب فلومتر Clamp-On بدون توقف خط انجام میشود؟
از آنجا که سنسورها بیرون لوله نصب میشوند، در بسیاری از کاربردها نیازی به برش یا تخلیه خط نیست. با این حال الزامات ایمنی، آمادهسازی سطح و دسترسی محل باید پیش از اجرا بررسی شوند.
آیا برای نصب Clamp-On دانستن قطر اسمی لوله کافی است؟
خیر. قطر خارجی، ضخامت دیواره، جنس لوله، نوع و ضخامت لاینر و وضعیت سطح برای تنظیم مسیر صوتی و محاسبه سطح مقطع اهمیت دارند.
مدل ثابت بهتر است یا پرتابل؟
مدل ثابت برای پایش پیوسته و ارتباط دائم با سامانه کنترل مناسب‌تر است؛ مدل پرتابل برای ممیزی، عیب‌یابی و اندازهگیری در چند نقطه طراحی میشود. انتخاب نهایی به هدف پروژه و مشخصات مدل وابسته است.
آیا فلومتر التراسونیک میتواند جایگزین فلومتر مغناطیسی شود؟
در برخی پروژهها بله، اما جایگزینی عمومی نیست. رسانایی سیال، امکان برش خط، وضعیت لوله، کیفیت مسیر صوتی، دقت موردنیاز و شرایط نگهداری باید برای هر دو فناوری مقایسه شوند.
چرا فلومتر التراسونیک عدد ناپایدار نشان میدهد؟
نیمهپر بودن لوله، حباب، پروفایل جریان نامناسب، کوپلینگ ضعیف، فاصله یا همراستایی اشتباه سنسورها و ورود نادرست مشخصات لوله از علتهای قابل بررسیاند. شاخصهای تشخیصی و راهنمای همان دستگاه باید کنترل شوند.
