برای انتخاب سطحسنج صنعتی باید ابتدا نوع اندازهگیری، ماهیت ماده، شرایط مخزن و محدودیت‌های نصب مشخص شود. رادار برای بسیاری از فرایندهای دشوار و اندازهگیری بدون تماس گزینهای توانمند است؛ التراسونیک در مخازن باز و شرایط نسبتاً پایدار کاربرد دارد؛ هیدرواستاتیک برای مایعات مناسب است و سطحسنج خازنی در سنجش پیوسته یا نقطهای مایعات و جامدات به‌کار می‌رود. انتخاب نهایی باید براساس دیتاشیت و شرایط واقعی پروژه انجام شود.
خلاصه فنی
- پیش از انتخاب فناوری، مشخص کنید به اندازهگیری پیوسته سطح نیاز دارید یا فقط تشخیص حد بالا و پایین.
- رادار و التراسونیک معمولاً بدون تماس با ماده اندازهگیری میکنند؛ هیدرواستاتیک و بسیاری از حسگرهای خازنی با محیط فرایندی در تماس‌اند.
- تغییر چگالی بر اندازهگیری هیدرواستاتیک و تغییر ثابت دیالکتریک بر اندازهگیری خازنی اثر می‌گذارد.
- کف، بخار، گردوغبار، تلاطم، موانع داخلی، نازل و شکل مخزن باید در انتخاب رادار یا التراسونیک بررسی شوند.
- هیچ فناوری برای همه مخازن بهترین نیست؛ انتخاب درست از تطبیق اصل اندازهگیری با شرایط فرایند به دست می‌آید.
چرا انتخاب سطحسنج صنعتی فقط به نوع مخزن وابسته نیست؟
سطحسنج یا لول ترانسمیتر، ارتفاع یا موقعیت سطح ماده داخل مخزن، حوضچه، چاه یا سیلو را اندازهگیری میکند. اما دو مخزن با ابعاد یکسان ممکن است به دو فناوری متفاوت نیاز داشته باشند؛ زیرا رفتار سیال، وجود کف یا بخار، فشار و دمای فرایند، همزن، گردوغبار، رسوب و حتی محل نصب حسگر بر کیفیت اندازهگیری اثر می‌گذارند.
بنابراین سؤال صحیح این نیست که «بهترین سطحسنج چیست؟»؛ بلکه باید پرسید «کدام اصل اندازهگیری با ماده، مخزن، هدف کنترلی و شرایط نصب این پروژه سازگارتر است؟». برای مشاهده گزینه‌های موجود می‌توانید به صفحه انواع سطحسنج صنعتی مراجعه کنید و سپس مشخصات هر راهکار را با نیاز پروژه تطبیق دهید.
اندازهگیری پیوسته یا تشخیص نقطهای؟
در اندازهگیری پیوسته، مقدار سطح در یک بازه به‌صورت مداوم گزارش می‌شود و می‌تواند برای نمایش، کنترل یا محاسبه موجودی به کار رود. در تشخیص نقطهای، حسگر فقط رسیدن ماده به یک حد مشخص مانند سطح بالا، سرریز یا حد پایین را اعلام میکند. بعضی فناوری‌ها، به‌ویژه خازنی، بسته به طراحی تجهیز می‌توانند برای یکی یا هر دو وظیفه عرضه شوند؛ بنابراین نوع خروجی و کاربری دقیق باید در دیتاشیت بررسی شود.
پیش از انتخاب لول ترانسمیتر چه اطلاعاتی لازم است؟
انتخاب مطمئن زمانی ممکن است که اطلاعات فرایندی به‌صورت یکپارچه جمع‌آوری شوند. نام ماده به‌تنهایی کافی نیست؛ خواص آن و تغییرات احتمالی فرایند نیز اهمیت دارند.
مشخصات ماده
- مایع، دوغاب، پودر یا جامد دانهای بودن ماده
- چگالی و دامنه تغییر آن برای روش هیدرواستاتیک
- ثابت دیالکتریک و تغییرات ترکیب برای روش‌های راداری و خازنی
- خورندگی، چسبندگی، تشکیل رسوب، کف، بخار یا گردوغبار
- احتمال وجود لایه‌های چندگانه یا نیاز به تشخیص فصل مشترک
مشخصات مخزن و فرایند
- ارتفاع، قطر، شکل کف و وجود ناحیه مرده
- مخزن باز، بسته، تحت فشار یا دارای خلأ بودن
- دمای فرایند و محیط و دامنه تغییرات آن‌ها
- وجود همزن، کویل، نردبان، لوله ورودی یا سایر موانع داخلی
- محل و ابعاد نازل، فاصله حسگر تا دیواره و امکان دسترسی برای سرویس
نیازهای ابزار دقیق و بهره‌برداری
- بازه اندازهگیری و دقت موردنیاز فرایند
- سرعت پاسخ متناسب با نرخ تغییر سطح
- نوع تغذیه، خروجی و پروتکل ارتباطی موردنیاز سیستم کنترل
- درجه حفاظت، جنس قسمت‌های در تماس و الزامات محیط نصب
- نیازهای ایمنی، بهداشتی یا ناحیه خطرناک براساس الزامات پروژه
سطحسنج راداری چه زمانی انتخاب مناسبی است؟
سطحسنج راداری بدون تماس، امواج الکترومغناطیسی را به سمت سطح ماده ارسال میکند و فاصله را از بازگشت سیگنال به دست می‌آورد. با داشتن فاصله مرجع مخزن، سطح محاسبه می‌شود. در رادار موج هدایت‌شونده، پالس در امتداد یک پروب حرکت میکند و تجهیز با ماده تماس دارد؛ بنابراین این دو آرایش را نباید یکسان در نظر گرفت.
مزایای سطحسنج راداری
- امکان اندازهگیری بدون تماس در مدل‌های رادار فضای آزاد
- قابلیت استفاده در بسیاری از مخازن مایع و سیلوهای جامدات، مشروط به انتخاب مدل مناسب
- عدم وابستگی مستقیم اصل اندازهگیری به چگالی مایع
- مناسب بودن برای برخی شرایطی که تغییرات فضای بالای مخزن، روش صوتی را دشوار میکند
محدودیت‌ها و شروط انتخاب رادار
- ثابت دیالکتریک ماده و توان بازتاب سطح باید بررسی شود.
- نازل نامناسب، دیواره نزدیک، همزن و اجزای داخلی می‌توانند پژواک کاذب ایجاد کنند.
- تجمع ماده روی آنتن یا پروب ممکن است بر عملکرد اثر بگذارد.
- هندسه نصب، زاویه سطح جامدات و ناحیه کور هر مدل باید از روی دیتاشیت ارزیابی شود.
سطحسنج التراسونیک برای چه کاربردهایی مناسب است؟
سطحسنج التراسونیک یک پالس صوتی به سطح ماده می‌فرستد و زمان رفت‌وبرگشت پژواک را به فاصله تبدیل میکند. این روش بدون تماس است و در بسیاری از مخازن باز، حوضچه‌ها و کاربردهای آب و فاضلاب قابل بررسی است. صفحه سطحسنج التراسونیک LTU400 نمونه‌ای از صفحه محصول مرتبط برای بررسی جزئیات فنی و تطبیق با پروژه است.
مزایای سطحسنج التراسونیک
- اندازهگیری بدون تماس و نبود قطعه متحرک در مسیر سنجش
- قابل بررسی برای مخازن باز، کانال‌ها، حوضچه‌ها و برخی سیلوها
- عدم تماس حسگر با سیال خورنده یا آلوده، در صورت نصب صحیح
- راه‌اندازی روشن در کاربردهایی با سطح بازتابنده و فضای بالای مخزن نسبتاً پایدار
محدودیت‌های روش التراسونیک
- کف متراکم، بخار، گردوغبار شدید یا تلاطم ممکن است پژواک را تضعیف یا نامنظم کند.
- تغییر شرایط انتشار صوت در فضای بالای مخزن باید در انتخاب و جبران‌سازی بررسی شود.
- مانع داخلی و جریان ورودی نزدیک حسگر می‌تواند باعث بازتاب ناخواسته شود.
- فاصله کور و زاویه تابش مدل انتخابی باید با محل نصب سازگار باشد.
سطحسنج هیدرواستاتیک چه زمانی منطقی‌تر است؟
روش هیدرواستاتیک، ارتفاع ستون مایع را از فشار واردشده در یک نقطه مشخص محاسبه میکند. این فناوری فقط برای مایعات معنا دارد و در مخازن باز، چاه‌ها، حوضچه‌ها و منابع آب قابل بررسی است. برای مشاهده یک راهکار مرتبط می‌توانید مشخصات سطحسنج هیدرواستاتیک GTU550-LH را ببینید.
h = P / (ρ × g)
در این رابطه، h ارتفاع ستون مایع، P فشار هیدرواستاتیک گیج، ρ چگالی مایع و g شتاب گرانش است. استفاده صحیح از رابطه به نوع مخزن، مرجع فشار و شرایط نصب وابسته است.
مزایای سطحسنج هیدرواستاتیک
- اصل اندازهگیری مستقیم و قابل فهم برای ستون مایع
- عدم وابستگی به کف یا تلاطم سطح از منظر تشخیص سطح آزاد
- قابلیت نصب پراب غوطهور در چاه، مخزن یا حوضچه، بسته به طراحی مدل
- قابل بررسی برای کاربردهایی که دسترسی مناسب از بالای مخزن وجود ندارد
محدودیت‌های روش هیدرواستاتیک
- تغییر چگالی ناشی از ترکیب یا دما می‌تواند تبدیل فشار به ارتفاع را تغییر دهد.
- در مخزن بسته و تحت فشار، فشار فضای بالای مایع باید در طراحی اندازهگیری لحاظ شود.
- رسوب، گرفتگی محل فشارگیری یا آسیب کابل پراب غوطهور باید در برنامه نگهداری دیده شود.
- سازگاری بدنه، دیافراگم و کابل با سیال اهمیت مستقیم دارد.
سطحسنج خازنی برای مایعات و جامدات چگونه کار میکند؟
در اندازهگیری خازنی، تغییر حضور ماده پیرامون پروب باعث تغییر ظرفیت الکتریکی می‌شود. این تغییر می‌تواند برای تشخیص نقطهای یا اندازهگیری پیوسته، بسته به ساختار تجهیز، پردازش شود. سطحسنج خازنی برای بعضی مایعات، پودرها و مواد دانهای گزینهای جمع‌وجور است، اما ثابت دیالکتریک، چسبندگی و رسوب باید دقیق بررسی شوند. صفحه سطحسنج خازنی GTU550-LC جزئیات یک محصول مرتبط را ارائه میکند.
مزایای سطحسنج خازنی
- امکان استفاده برای تشخیص نقطهای یا سنجش پیوسته در طراحی‌های مختلف
- قابل بررسی برای مایعات و جامدات پودری یا دانهای
- ساختار فشرده و امکان نصب در فضاهای محدود، متناسب با مدل
- قابلیت استفاده در برخی مخازن غیرفلزی با آرایش مناسب حسگر
محدودیت‌های روش خازنی
- تغییر ثابت دیالکتریک ماده ممکن است نقطه تنظیم یا مقیاس اندازهگیری را تغییر دهد.
- چسبیدن ماده به پروب می‌تواند مانند حضور واقعی ماده تفسیر شود.
- نوع پروب، عایق، مرجع زمین و جنس دیواره مخزن در عملکرد مؤثرند.
- کالیبراسیون باید با ماده واقعی و شرایط نصب انجام شود.

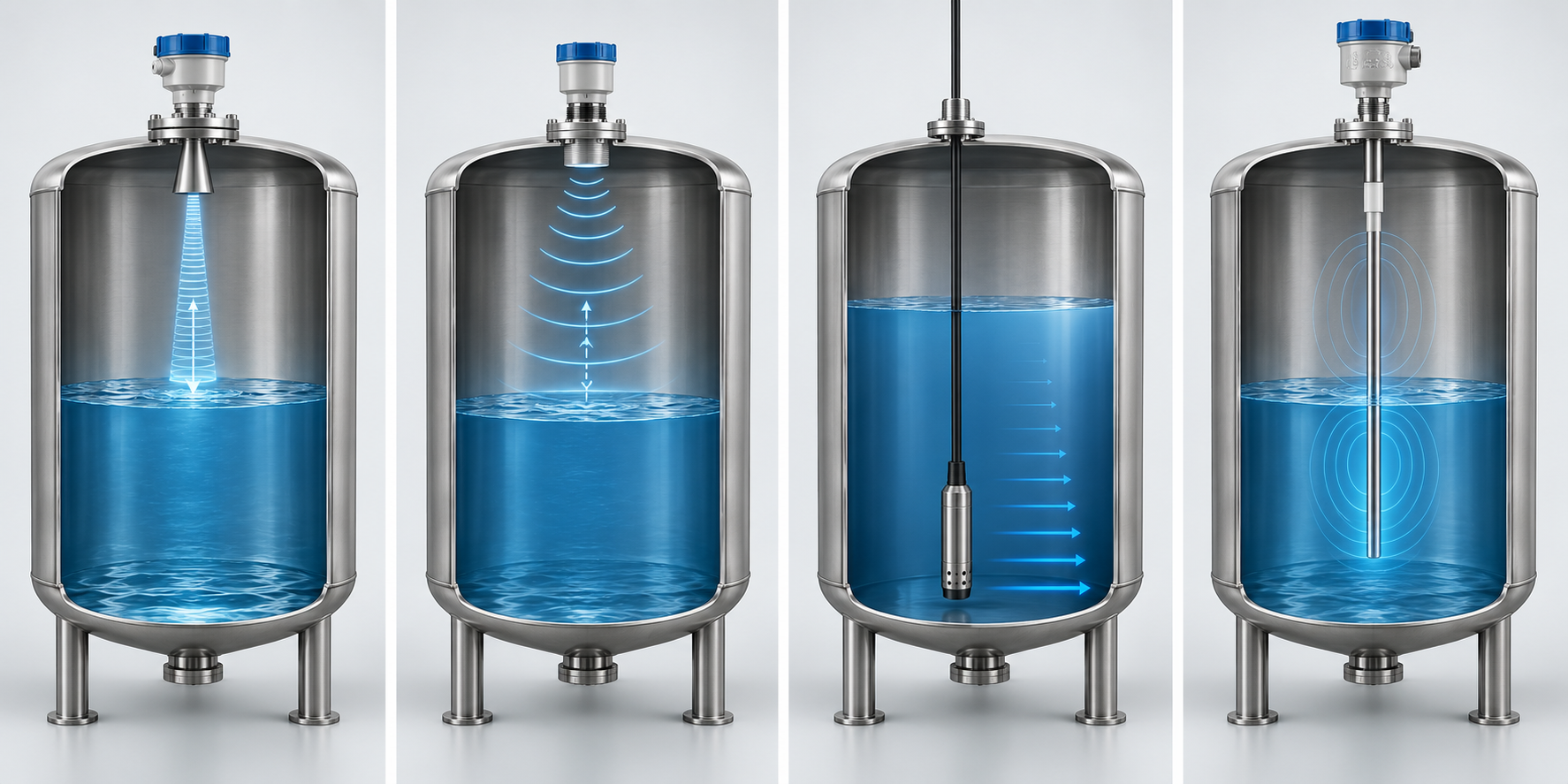

مقایسه سطحسنج راداری، التراسونیک، هیدرواستاتیک و خازنی
| فناوری | نوع سنجش | مواد قابل بررسی | مزیت اصلی | محدودیت کلیدی | کاربرد پیشنهادی برای بررسی |
|---|---|---|---|---|---|
| رادار فضای آزاد | پیوسته و بدون تماس | مایعات و جامدات، بسته به مدل | سازگاری با دامنه متنوعی از شرایط فرایندی | حساسیت انتخاب به دیالکتریک، نازل و پژواک‌های کاذب | مخازن دشوار، بلند یا دارای شرایط متغیر، پس از بررسی مهندسی |
| التراسونیک | پیوسته و بدون تماس | مایعات و برخی جامدات | عدم تماس با ماده و نصب مناسب در بسیاری از مخازن باز | اثرپذیری از کف، بخار، گردوغبار، تلاطم و شرایط انتشار صوت | آب و فاضلاب، حوضچه و مخزن با فضای بالای نسبتاً پایدار |
| هیدرواستاتیک | پیوسته و تماسی | مایعات | سنجش بر پایه فشار ستون مایع و بی‌نیازی از مشاهده سطح | وابستگی محاسبه سطح به چگالی و مرجع فشار | چاه، حوضچه، مخزن باز و منابع مایع |
| خازنی | پیوسته یا نقطهای، معمولاً تماسی | مایعات، پودرها و جامدات دانهای، بسته به مدل | انعطاف در تشخیص سطح و طراحی فشرده | اثرپذیری از دیالکتریک، رسوب و آرایش پروب | مخازن کوچک، تشخیص حد و مواد با خواص الکتریکی مشخص |
برای هر سناریوی صنعتی کدام سطحسنج را بررسی کنیم؟
مخزن آب، چاه یا حوضچه روباز
در این کاربردها التراسونیک، هیدرواستاتیک و در برخی شرایط رادار می‌توانند گزینه‌های قابل بررسی باشند. اگر اندازهگیری بدون تماس اولویت دارد و فضای بالای سطح پایدار است، التراسونیک مطرح می‌شود. اگر نصب پراب غوطهور عملی است و چگالی تغییر زیادی ندارد، هیدرواستاتیک می‌تواند مناسب باشد. برای شرایط دشوارتر، رادار باید همراه با بررسی هندسه و سطح بازتابنده ارزیابی شود.
مخزن دارای بخار، کف یا تلاطم
وجود بخار، کف و تلاطم را نمی‌توان با یک قاعده ساده به یک فناوری نسبت داد. نوع و ضخامت کف، ترکیب بخار، شدت تلاطم و محل نصب مهم‌اند. رادار در بسیاری از این پروژه‌ها در فهرست اولیه قرار می‌گیرد، اما نتیجه نهایی به فرکانس، آنتن، بازتاب ماده و تنظیمات بستگی دارد. هیدرواستاتیک نیز برای مایعات می‌تواند مستقل از مشاهده سطح باشد، مشروط به کنترل چگالی و فشار مخزن.
سیلو یا مخزن پودر و مواد دانهای
برای اندازهگیری پیوسته جامدات، رادار و التراسونیک بسته به گردوغبار، زاویه سطح، فاصله و هندسه سیلو بررسی میشوند. برای تشخیص حد پر یا خالی، حسگر خازنی می‌تواند گزینه باشد؛ به‌خصوص زمانی که خواص دیالکتریک ماده مشخص و تشکیل رسوب قابل کنترل است. هیچ انتخابی بدون بررسی محل ریزش ماده و موانع داخلی کامل نیست.
مخزن بسته و تحت فشار
در این مخازن، محدوده فشار و دمای مجاز اتصال فرایندی تعیین‌کننده است. رادار مناسب فرایند یا روش فشار تفاضلی و هیدرواستاتیک می‌توانند بررسی شوند. التراسونیک معمولی را نباید بدون تأیید سازنده برای چنین شرایطی انتخاب کرد. نوع آب‌بندی، متریال و تأییدیه‌های مدل باید با مدارک پروژه تطبیق یابد.
تشخیص سرریز یا خشک‌کارکردن پمپ
اگر فقط یک نقطه حدی موردنیاز است، استفاده از لول ترانسمیتر پیوسته همیشه ضروری نیست. یک سوئیچ سطح متناسب با ماده، از جمله مدل خازنی مناسب، می‌تواند وظیفه را انجام دهد. برای حفاظت‌های حیاتی، استقلال لایه حفاظتی و الزامات ایمنی باید جداگانه در طراحی کنترل بررسی شوند.
مراحل انتخاب سطحسنج مناسب
مشخص کنید خروجی پیوسته، هشدار نقطهای، کنترل پمپ، جلوگیری از سرریز یا محاسبه موجودی لازم است.
حالت فیزیکی، چگالی، دیالکتریک، خورندگی، چسبندگی، کف، بخار، گردوغبار و تغییرات ترکیب را ثبت کنید.
ابعاد مخزن، نازل، کف، همزن، کویل، ورودی ماده، موانع داخلی و فضای سرویس را روی نقشه مشخص کنید.
فناوری‌هایی را که با فشار، دما، ماده، رسوب، شرایط محیطی یا نوع خروجی سازگار نیستند کنار بگذارید.
دیتاشیت، متریال، اتصال فرایندی، محدوده اندازهگیری، ناحیه کور، خروجی، تغذیه و تأییدیه‌ها را مقایسه کنید.
مدل نهایی و محل نصب را با شرایط واقعی پروژه کنترل کنید و الزامات راه‌اندازی و نگهداری را پیش از خرید مشخص سازید.
برای کوتاه‌کردن این مسیر می‌توانید اطلاعات پروژه را در ابزار مهندسی انتخاب سطحسنج وارد کنید. سایر مسیرهای محاسباتی و انتخاب نیز در صفحه ابزارهای مهندسی انتخاب تجهیزات در دسترس‌اند.
چک‌لیست انتخاب سطحسنج صنعتی
- نوع اندازهگیری: پیوسته یا نقطهای
- نوع ماده: مایع، دوغاب، پودر یا جامد دانهای
- حداقل و حداکثر سطح و فاصله واقعی اندازهگیری
- چگالی و دامنه تغییر آن
- ثابت دیالکتریک یا اطلاعات لازم برای ارزیابی بازتاب
- وجود کف، بخار، گردوغبار، تلاطم یا رسوب
- فشار و دمای فرایند و محیط
- ابعاد مخزن، نازل و موانع داخلی
- سازگاری متریال قسمت‌های در تماس با ماده
- خروجی، تغذیه و پروتکل ارتباطی
- درجه حفاظت و الزامات ناحیه نصب
- دسترسی برای کالیبراسیون، تمیزکاری و سرویس
- بررسی دیتاشیت، نقشه و تأییدیه‌های مدل نهایی
اشتباهات رایج در انتخاب و نصب سطحسنج
- انتخاب فناوری فقط براساس قیمت یا تجربه یک پروژه متفاوت
- نادیده گرفتن تفاوت اندازهگیری پیوسته و سوئیچ سطح

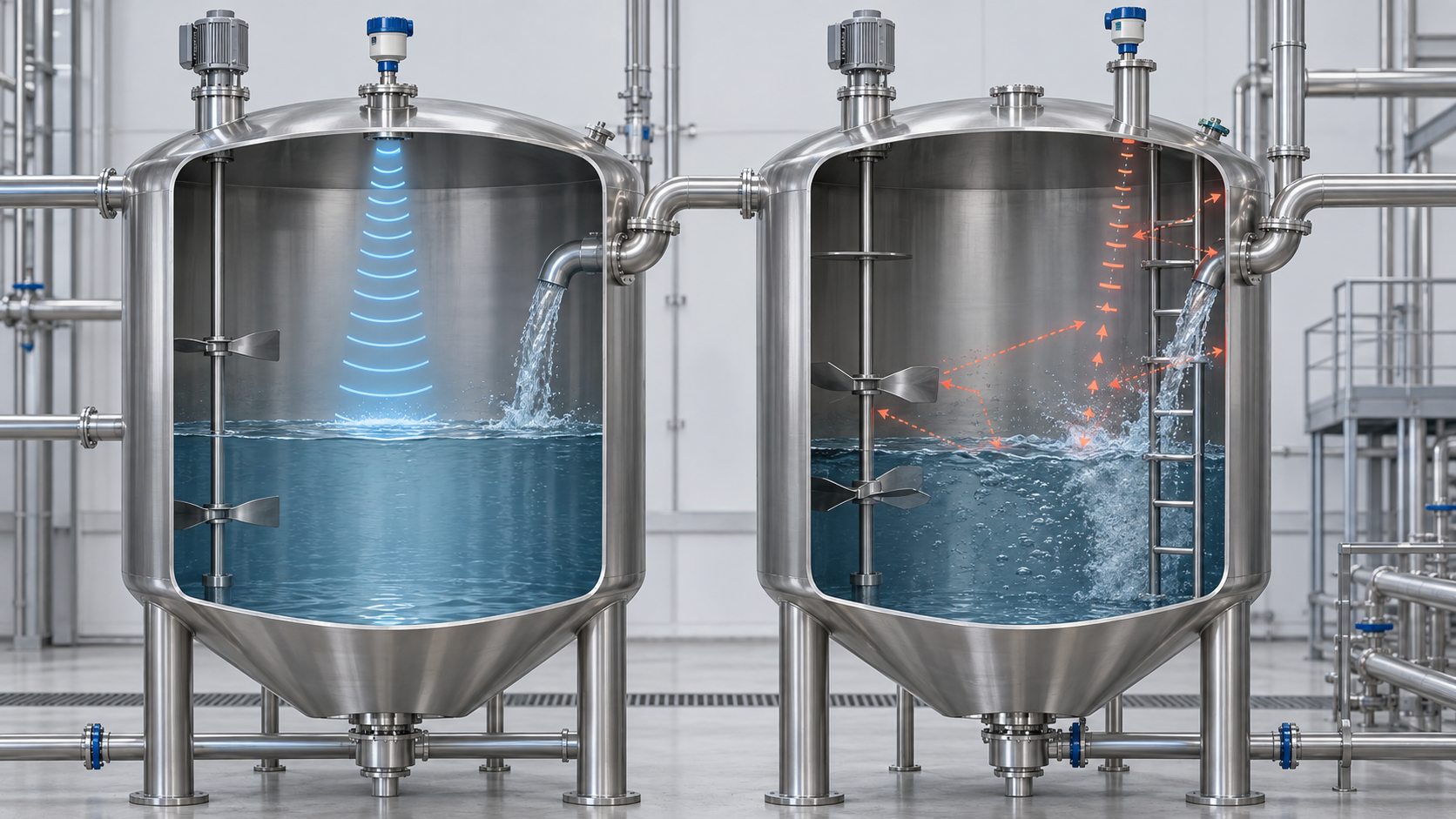

- نصب حسگر روبه‌روی جریان ورودی یا نزدیک مانع داخلی
- فرض ثابت بودن چگالی در روش هیدرواستاتیک
- نادیده گرفتن دیالکتریک و رسوب در حسگر خازنی
- بی‌توجهی به ناحیه کور، زاویه تابش و مشخصات نازل در روش‌های بدون تماس
- اعتماد به نام فناوری بدون بررسی محدودیت‌های مدل و دیتاشیت سازنده
سؤالات متداول
بهترین سطحسنج صنعتی کدام است؟
هیچ فناوری برای همه کاربردها بهترین نیست. گزینه مناسب با توجه به نوع ماده، پیوسته یا نقطهای بودن اندازهگیری، فشار و دما، کف و بخار، هندسه مخزن، محل نصب و الزامات خروجی انتخاب می‌شود.
سطحسنج راداری بهتر است یا التراسونیک؟
رادار از امواج الکترومغناطیسی و التراسونیک از امواج صوتی استفاده میکند. التراسونیک در شرایط نسبتاً پایدار و بسیاری از مخازن باز قابل بررسی است؛ رادار برای دامنه وسیع‌تری از شرایط دشوار مطرح می‌شود. انتخاب نهایی به ماده، بخار، کف، موانع، نازل و دیتاشیت مدل بستگی دارد.
آیا سطحسنج هیدرواستاتیک برای مخزن بسته مناسب است؟
امکان استفاده وجود دارد، اما فشار فضای بالای مایع باید از فشار ناشی از ستون مایع تفکیک یا جبران شود. آرایش مناسب، محدوده فشار و روش اندازهگیری باید براساس طراحی مخزن و دیتاشیت انتخاب شوند.
تغییر چگالی چه اثری بر سطحسنج هیدرواستاتیک دارد؟
روش هیدرواستاتیک سطح را از فشار و چگالی محاسبه میکند؛ بنابراین اگر چگالی واقعی تغییر کند ولی مقدار ثابت در محاسبه استفاده شود، ارتفاع محاسبهشده تغییر خواهد کرد. دامنه تغییر چگالی باید در ارزیابی خطا لحاظ شود.
آیا سطحسنج خازنی برای پودر مناسب است؟
بعضی حسگرهای خازنی برای تشخیص یا اندازهگیری سطح پودر و مواد دانهای طراحی میشوند. ثابت دیالکتریک ماده، چسبندگی، تجمع روی پروب، نوع مخزن و کاربرد پیوسته یا نقطهای باید برای مدل موردنظر بررسی شود.
برای مخزن دارای کف یا بخار چه فناوری‌ای انتخاب کنیم؟
پاسخ به نوع و شدت کف یا بخار و شرایط مخزن بستگی دارد. رادار یا هیدرواستاتیک اغلب در فهرست بررسی قرار می‌گیرند، اما عملکرد هر مدل باید با شرایط واقعی، محل نصب و دیتاشیت سازنده تأیید شود.
برای اندازهگیری سطح آب، التراسونیک بهتر است یا هیدرواستاتیک؟
اگر اندازهگیری بدون تماس و نصب از بالا مناسب باشد، التراسونیک قابل بررسی است. اگر پراب غوطهور قابل نصب و چگالی آب پایدار باشد، هیدرواستاتیک گزینهای منطقی است. کف، تلاطم، رسوب، دسترسی سرویس و شکل مخزن تصمیم نهایی را تعیین میکنند.
