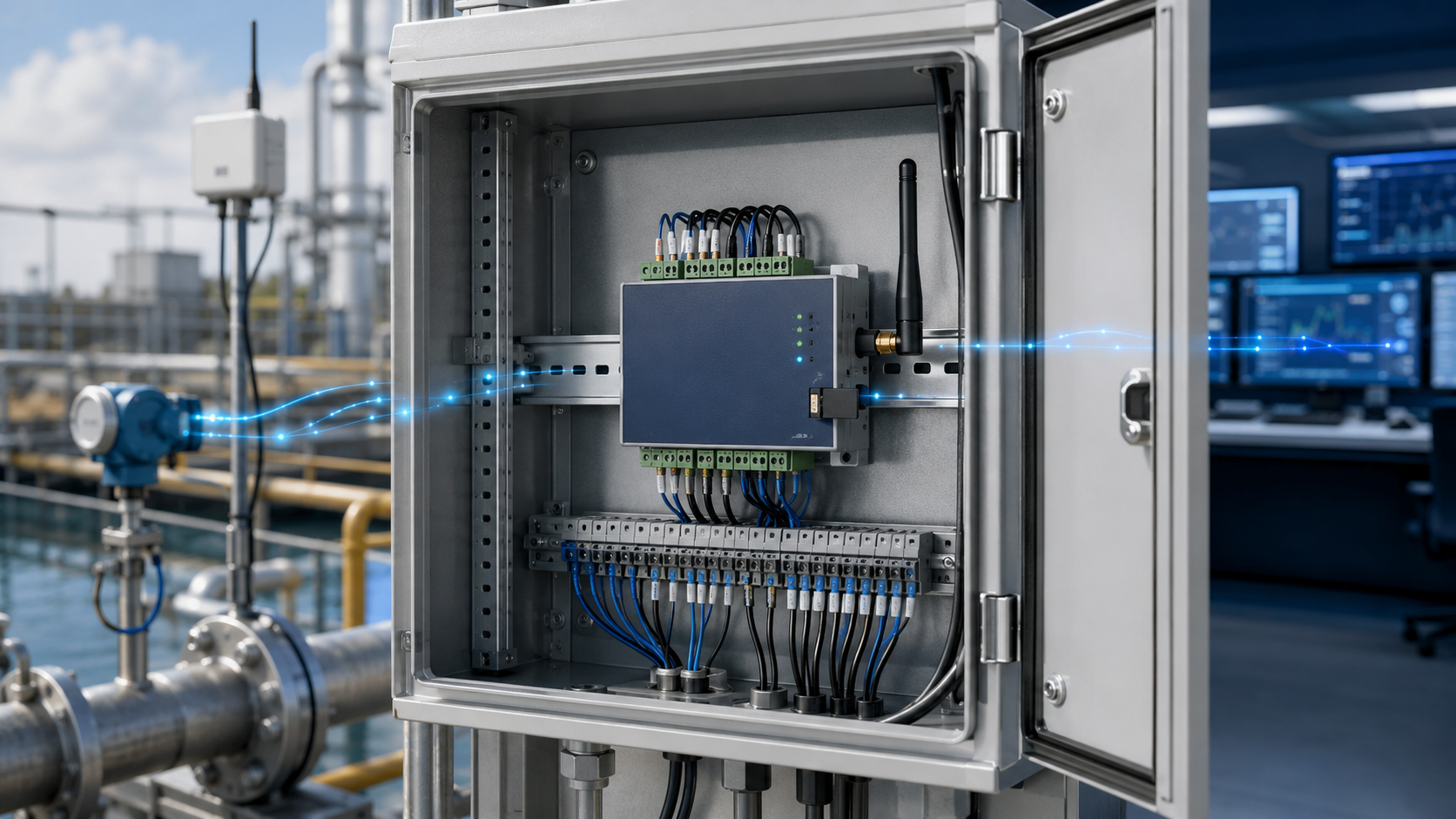

![مسیر دریافت و ثبت داده از سنسورها و انتقال GSM GPRS به SCADA](["https://www.nsedatis.com/wp-content/uploads/2026/08/industrial-datalogger-gsm-gprs-scada-featured.png","https://www.nsedatis.com/wp-content/uploads/2026/08/industrial-datalogger-gsm-gprs-scada-featured-1024x576.png"])
دیتالاگر صنعتی (Industrial Data Logger) دستگاهی برای دریافت سیگنال سنسورها و تجهیزات میدانی، تبدیل آن‌ها به داده مهندسی، ثبت زمان‌دار در حافظه و ارسال اطلاعات به سامانه مانیتورینگ است. این دستگاه میتواند، بسته به مدل، از ورودی‌هایی مانند 4–20 میلی آمپر یا RS‑485 استفاده کند و داده‌ها را از طریق GSM/GPRS یا شبکه صنعتی به SCADA بفرستد.
خلاصه فنی
- وظیفه اصلی دیتالاگر صنعتی، اندازه‌گیری یا دریافت، زمان‌گذاری، ذخیره و انتقال داده است.
- فاصله نمونه‌برداری، فاصله ثبت در حافظه و فاصله ارسال به سرور سه پارامتر مستقل هستند.
- GSM نام یک خانواده فناوری سلولی است؛ GPRS سرویس انتقال بستهای داده در شبکه GSM محسوب می‌شود.
- اتصال به SCADA به سازگاری پروتکل، نقش ارتباطی، آدرس‌دهی، نگاشت تگ‌ها و روش انتقال وابسته است.
- Modbus RTU، Modbus TCP، DNP3 و IEC 60870‑5‑104 از پروتکل‌های قابل بررسی‌اند؛ پشتیبانی واقعی باید در هر دو سمت تأیید شود.
- حافظه محلی در سایت‌های دورافتاده مهم است، اما وجود قابلیت بازیابی و ارسال دادههای عقبافتاده باید از دیتاشیت بررسی شود.
- پوشش اپراتور، باند فرکانسی، SIM، APN، آنتن و سیاست امنیت شبکه بخشی از انتخاب فنی هستند.
دیتالاگر صنعتی چیست و چه کاری انجام می‌دهد؟
دیتالاگر صنعتی یا ثبت‌کننده داده صنعتی، حلقه اتصال میان سنسورهای میدان و لایه تحلیل و مانیتورینگ است. این تجهیز داده خامی مانند جریان الکتریکی، وضعیت دیجیتال، پالس یا مقادیر خوانده‌شده از یک باس ارتباطی را دریافت میکند؛ سپس در صورت پشتیبانی دستگاه، آن را مقیاس‌بندی، زمان‌گذاری و در حافظه ثبت میکند.
خروجی این فرایند یک تاریخچه قابل پیگیری از متغیرهایی مانند دبی، فشار، سطح، دما، انرژی یا وضعیت تجهیزات است. داده میتواند در بازه‌های مشخص به یک رایانه، سرور، پایگاه داده، سامانه تله‌متری یا SCADA منتقل شود. نوع ورودی، ظرفیت پردازش، حافظه، روش ارتباط و قابلیت‌های کنترلی در مدل‌های مختلف یکسان نیست.
در یک پروژه آب و فاضلاب، برای مثال، داده‌بردار صنعتی میتواند مقدار دبی یک فلومتر، فشار خط و وضعیت یک کنتاکت را جمعآوری کند و برای نمایش، هشدار، ترند و گزارش‌گیری به مرکز کنترل بفرستد. اینکه دستگاه صرفاً ثبت‌کننده باشد یا فرمان و کنترل نیز انجام دهد، نیازمند بررسی براساس دیتاشیت یا شرایط پروژه است.
ثبت داده در دیتالاگر صنعتی چگونه انجام می‌شود؟
سیگنال از سنسور، ترانسمیتر، فلومتر، فشارسنج یا تجهیز دیگر وارد کانال آنالوگ، دیجیتال، پالسی یا پورت ارتباطی می‌شود. نوع و محدوده ورودی باید با خروجی تجهیز میدان سازگار باشد.
مقدار الکتریکی یا رجیستر دریافتی به واحد مهندسی مانند مترمکعب بر ساعت، بار یا متر تبدیل می‌شود. حدود صفر و Span، نوع داده، ترتیب بایت و ضریب مقیاس باید دقیق تعریف شوند.
داده با زمان و تاریخ ثبت می‌شود. بسته به طراحی دستگاه ممکن است وضعیت کیفیت، خطای سنسور یا خروج از محدوده نیز همراه رکورد نگهداری شود؛ وجود این قابلیت‌ها باید برای مدل انتخابی تأیید شود.
رکوردها طبق فاصله ثبت تعیین‌شده در حافظه غیرفرار یا رسانه ذخیره‌سازی نگهداری می‌شوند. روش مدیریت پرشدن حافظه، بازنویسی رکوردهای قدیمی و امکان خروجی‌گرفتن اهمیت دارد.
داده در بازه یا رویداد تعریف‌شده از طریق شبکه سلولی، اترنت، رادیو یا مسیر ارتباطی دیگر به سرور ارسال می‌شود. انتقال میتواند براساس Polling یا ارسال رویداد باشد و به پروتکل دو طرف وابسته است.
سرور داده را دریافت، به تگ صحیح نگاشت و برای HMI، ترند، آلارم، Historian و گزارش‌گیری آماده میکند. صحت واحد، زمان، کیفیت و ترتیب رکوردها باید در آزمون راه‌اندازی کنترل شود.
تفاوت زمان نمونه‌برداری، ثبت و ارسال چیست؟
در طراحی یک سامانه ثبت داده، سه زمان متفاوت وجود دارد که نباید به‌جای یکدیگر استفاده شوند. فاصله نمونه‌برداری مشخص میکند دیتالاگر هر چند وقت یک‌بار سیگنال را می‌خواند. فاصله ثبت تعیین میکند چه زمانی یک رکورد در حافظه نوشته شود. فاصله ارسال نیز زمان انتقال داده به سرور را مشخص میکند.
| پارامتر | پرسش اصلی | اثر طراحی |
|---|---|---|
| فاصله نمونه‌برداری | سیگنال با چه تناوبی خوانده می‌شود؟ | توانایی مشاهده تغییرات سریع و بار پردازشی |
| فاصله ثبت | هر چند وقت یک رکورد ذخیره می‌شود؟ | جزئیات تاریخچه و مصرف حافظه |
| فاصله ارسال | داده هر چند وقت به مرکز می‌رسد؟ | تازگی اطلاعات، مصرف انرژی و ترافیک ارتباطی |
برای مثال ممکن است تجهیز در فواصل کوتاه نمونه‌برداری کند، از چند نمونه میانگین بگیرد، هر دقیقه یک رکورد بسازد و رکوردهای تجمیع‌شده را هر پانزده دقیقه ارسال کند. این فقط یک سناریوی مفهومی است؛ زمان‌های مناسب باید از دینامیک فرایند، نیاز هشدار، ظرفیت حافظه، انرژی و هزینه ارتباط استخراج شوند.
ظرفیت حافظه دیتالاگر چگونه برآورد می‌شود؟
برای برآورد اولیه، ابتدا تعداد رکوردهای روزانه را از فاصله ثبت محاسبه کنید. سپس اندازه تقریبی هر رکورد را در تعداد رکوردها ضرب کنید. اندازه رکورد به تعداد کانال‌ها، نوع داده، زمان، فلگ کیفیت، سربار فایل و روش فشرده‌سازی وابسته است و باید از مستندات دستگاه یا یک نمونه واقعی استخراج شود.
N_records/day = 86400 / T_log
N_records/day تعداد رکورد در روز و T_log فاصله ثبت برحسب ثانیه است.
Storage/day ≈ N_records/day × B_record
B_record اندازه تقریبی هر رکورد برحسب بایت است. سربار سیستم فایل، ساختار پایگاه داده، دادههای پروتکل و نسخه پشتیبان باید جداگانه در نظر گرفته شوند.
در یک مثال آموزشی، ثبت هر 60 ثانیه برابر با 1440 رکورد در روز است. اگر فقط برای تخمین اولیه اندازه هر رکورد 100 بایت فرض شود، داده خام روزانه حدود 144000 بایت خواهد بود. این عدد مشخصات هیچ محصولی نیست و سربارهای واقعی را شامل نمی‌شود.
تفاوت GSM و GPRS در دیتالاگر چیست؟
GSM و GPRS مترادف نیستند. GSM یک فناوری سلولی دیجیتال و نام خانواده‌ای از شبکه‌های موبایل است؛ GPRS یا General Packet Radio Service سرویس انتقال بستهای داده در بستر شبکه‌های GSM است. در یک دیتالاگر، مودم سلولی به شبکه اپراتور متصل می‌شود و GPRS میتواند مسیر IP لازم برای تبادل داده با سرور را فراهم کند.
| موضوع | GSM | GPRS |
|---|---|---|
| ماهیت | فناوری و شبکه سلولی دیجیتال | سرویس بستهای انتقال داده روی خانواده GSM |
| کاربرد در دیتالاگر | ثبت در شبکه، سرویس سلولی و در برخی مدل‌ها پیامک | ایجاد ارتباط داده برای تبادل IP با مرکز |
| نیازمندی پروژه | باند سازگار، SIM فعال و پوشش شبکه | فعال‌بودن سرویس دیتا، تنظیم APN و مسیر دسترسی به سرور |
| محدودیت کلیدی | دسترسی شبکه نسل مربوطه در محل پروژه | کیفیت لینک، سیاست اپراتور، آدرس‌دهی و امنیت ارتباط |
در زمان سفارش، عبارت «دیتالاگر GSM/GPRS» کافی نیست. باید باندهای رادیویی، وضعیت سرویس اپراتور در منطقه، نوع SIM، APN عمومی یا خصوصی، نیاز به IP ثابت یا VPN، حجم تبادل، محل آنتن و روش بازیابی ارتباط بررسی شوند. تداوم سرویس 2G یا GPRS نیز نیازمند بررسی براساس اپراتور و شرایط پروژه است.
دیتالاگر چگونه به SCADA متصل می‌شود؟
اتصال دیتالاگر به SCADA دو سمت دارد: سمت میدان و سمت مرکز. در سمت میدان، دستگاه باید مقدار را از ورودی مستقیم یا یک تجهیز هوشمند دریافت کند. در سمت مرکز، باید داده را با پروتکل، ساختار آدرس و نقش ارتباطی قابل‌فهم برای SCADA در اختیار سرور قرار دهد.
یک مسیر متداول به‌صورت «سنسور یا فلومتر ← دیتالاگر ← مودم و شبکه اپراتور ← APN یا VPN ← سرور ارتباطی ← SCADA و Historian» طراحی می‌شود. در برخی معماری‌ها SCADA دیتالاگر را Poll میکند و در برخی دیگر تجهیز رویداد یا بسته داده را به سمت مرکز می‌فرستد. انتخاب روش به پروتکل، امکان دسترسی شبکه و سیاست امنیتی بستگی دارد.
برای اتصال موفق چه مواردی باید یکسان باشند؟
- پروتکل و نسخه یا پروفایل قابل پشتیبانی در هر دو سمت
- نقش دستگاه مانند Client/Server یا Master/Outstation، مطابق معماری
- آدرس تجهیز، شناسه ایستگاه، پورت شبکه یا پارامترهای سریال
- نوع داده، ترتیب بایت، ضریب مقیاس و واحد مهندسی
- نگاشت Point یا Register به تگ صحیح در SCADA
- منبع زمان، منطقه زمانی و روش همگام‌سازی ساعت
- رفتار در قطع ارتباط، تکرار ارسال و تشخیص داده تکراری
- قواعد Firewall، VPN، فهرست مجاز و احراز هویت
کدام پروتکل برای اتصال دیتالاگر به SCADA مناسب است؟
| پروتکل | بستر متداول | کاربرد شاخص | نکته انتخاب |
|---|---|---|---|
| Modbus RTU | ارتباط سریال مانند RS‑485 | خواندن رجیستر تجهیزات میدانی | آدرس Slave، Baud Rate، Parity، نوع رجیستر و ترتیب داده باید هماهنگ شوند |
| Modbus TCP | TCP/IP روی اترنت یا شبکه IP | تبادل رجیستر در شبکه | Modbus کلاسیک را نباید به‌تنهایی لایه امنیت دانست؛ معماری محافظتی لازم است |
| DNP3 | سریال یا شبکه IP، متناسب با پیاده‌سازی | تله‌متری، RTU و سامانه‌های SCADA | رویداد زمان‌دار، Poll/Response و Report-by-Exception از قابلیت‌های مهم آن‌اند؛ Subset و پیاده‌سازی باید تطبیق داده شوند |
| IEC 60870‑5‑104 | پروفایل‌های انتقال استاندارد روی شبکه | تله‌کنترل فرایندهای جغرافیایی گسترده | Cause of Transmission، آدرس‌ها، ASDUها، زمان و نقش ایستگاه باید در Point List مشخص شوند |
انتخاب پروتکل باید از معماری موجود مرکز کنترل آغاز شود، نه صرفاً فهرست امکانات دیتالاگر. اگر SCADA از یک Driver مشخص استفاده میکند، جدول Interoperability، نوع دادههای موردنیاز، تعداد Pointها، زمان‌گذاری رویداد و روش امنیت باید با تجهیز تطبیق داده شود.

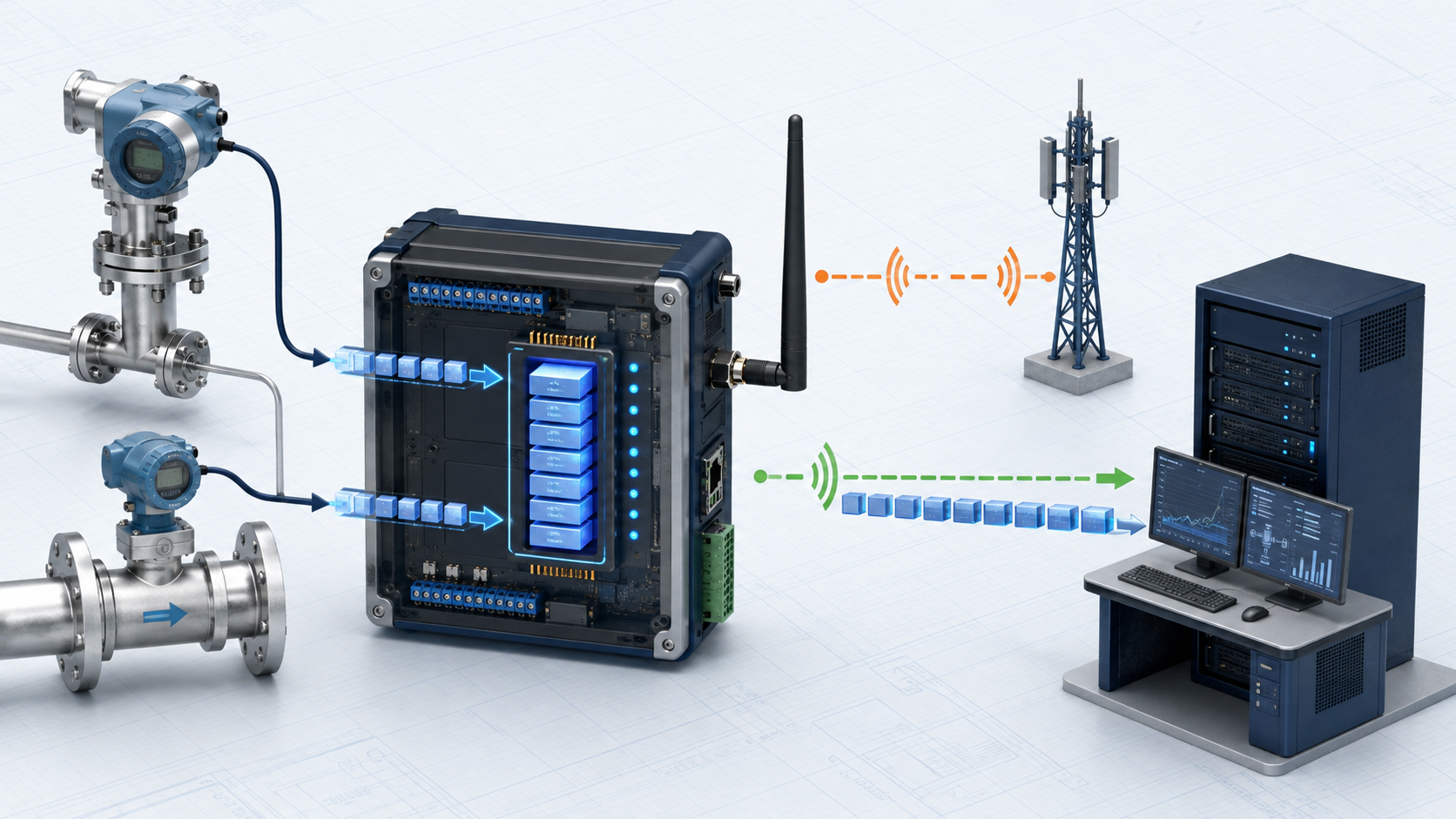

در زمان قطع GPRS چه اتفاقی برای داده‌ها می‌افتد؟
یک دیتالاگر مناسب برای سایت دورافتاده باید بتواند دست‌کم داده را در حافظه محلی نگه دارد. با این حال، «ثبت محلی» با «ارسال خودکار دادههای عقبافتاده» یکسان نیست. قابلیت Store-and-Forward، روش تشخیص رکورد ارسال‌شده، ترتیب بازیابی، حداکثر صف و رفتار حافظه پس از پرشدن باید از سازنده تأیید شود.
در سمت سرور نیز باید رکورد دیررس از مقدار زنده تشخیص داده شود. زمان ثبت میدان نباید با زمان دریافت در سرور اشتباه شود. اگر بستهای دوباره فرستاده شود، SCADA یا لایه جمعآوری باید از ثبت تکراری، آشفتگی ترتیب و تغییر نادرست ترند جلوگیری کند.
امنیت دیتالاگر متصل به SCADA چگونه طراحی می‌شود؟
دیتالاگر سلولی بخشی از شبکه فناوری عملیاتی یا OT است و امنیت آن باید با نیازهای دسترس‌پذیری، قابلیت اطمینان و ایمنی فرایند هماهنگ شود. قرار دادن مستقیم تجهیز در معرض اینترنت عمومی، استفاده از گذرواژه پیش‌فرض یا بازکردن بدون محدودیت پورت‌های صنعتی ریسک قابل‌قبولی نیست.
- در صورت امکان از APN خصوصی، VPN یا مسیر شبکه کنترلشده استفاده کنید.
- دسترسی ورودی و خروجی را با Firewall و فهرست مجاز به حداقل لازم محدود کنید.
- حساب‌ها و گذرواژه‌های یکتا تعریف و دسترسی راه دور را ثبت و مدیریت کنید.
- شبکه دیتالاگرها را از شبکه اداری و اینترنت عمومی تفکیک کنید.
- نسخه Firmware، روش به‌روزرسانی و سیاست پشتیبان‌گیری تنظیمات را مستند کنید.
- رمزنگاری و احراز هویت را فقط زمانی مفروض بدانید که در همه اجزای مسیر فعال و آزموده شده باشد.
- ریسک از دسترس‌رفتن سرویس سلولی یا سرور را در طراحی بهره‌برداری لحاظ کنید.
چگونه دیتالاگر صنعتی مناسب انتخاب کنیم؟
برای هر Point، نام، نوع سیگنال، محدوده، واحد، فاصله نمونه‌برداری، فاصله ثبت، نیاز آلارم و اهمیت داده را مشخص کنید.
تعداد و نوع کانال، 4–20mA، پالس، دیجیتال یا RS‑485، دقت، تفکیک‌پذیری، ایزولاسیون و تغذیه سنسورها را با نقشه لوپ کنترل کنید.
فاصله ثبت، حجم رکورد، مدت نگهداری در قطع ارتباط، روش تخلیه داده، پرشدن حافظه و ساعت دستگاه را مشخص کنید.
اپراتور، پوشش، باند رادیویی، GPRS، SIM، APN، آنتن، IP و محدودیت‌های شبکه را در سایت واقعی آزمایش کنید.
Driver مرکز، نقش دو سمت، Point List، نوع داده، آدرس‌ها، پورت‌ها، زمان‌گذاری و رفتار رویداد را پیش از خرید نهایی کنید.
ولتاژ تغذیه، مصرف انرژی، پشتیبان، حفاظت Surge، دما، رطوبت، محفظه، ارتینگ و فضای تابلو را با سایت تطبیق دهید.
چک‌لیست انتخاب دیتالاگر GSM/GPRS
- محدوده، دقت، تفکیک‌پذیری و ایزولاسیون هر کانال
- سازگاری با 4–20mA، پالس، Digital I/O یا RS‑485 موردنیاز
- فاصله نمونه‌برداری، ثبت و ارسال برای هر گروه داده
- حافظه قابل استفاده و مدت نگهداری در بدترین قطع ارتباط
- باند مودم، پوشش اپراتور، SIM، APN و مشخصات آنتن
- پروتکل، نقش ارتباطی، Driver و Point List سامانه SCADA
- پشتیبانی از بازیابی رکوردهای عقبافتاده و مدیریت داده تکراری
- ولتاژ تغذیه، مصرف، باتری پشتیبان یا سامانه خورشیدی در صورت نیاز
- درجه حفاظت، دما، رطوبت، EMC، Surge و ارتینگ
- VPN، Firewall، احراز هویت، مدیریت کاربران و Firmware
- برنامه FAT، SAT، آموزش و تحویل مستندات
دیتالاگر صنعتی GTU550 در چه پروژه‌ای قابل بررسی است؟
دیتالاگر صنعتی GTU550 داتیس در پروژه‌هایی قابل ارزیابی است که دریافت سیگنال 4–20mA یا ارتباط RS‑485، انتقال GSM/GPRS و اتصال به سامانه‌های SCADA با پروتکل‌هایی مانند IEC 60870‑5‑104 یا DNP3 مطرح باشد. این عبارت به معنی مناسب‌بودن خودکار تجهیز برای همه معماری‌ها نیست.
تعداد و نوع دقیق کانال‌ها، ظرفیت حافظه، زمان‌های قابل تنظیم، باند مودم، منبع تغذیه، شرایط محیطی، نقش پروتکل، جدول نقاط و قابلیت Store-and-Forward نیازمند بررسی براساس دیتاشیت یا شرایط پروژه است. برای انتخاب، ابتدا I/O List و نقشه ارتباط تهیه و سپس با نسخه دقیق محصول تطبیق داده شود.
خطاهای رایج دیتالاگر GSM/GPRS و راه بررسی آن‌ها چیست؟
| نشانه | علت‌های محتمل | بررسی پیشنهادی |
|---|---|---|
| مقدار صفر یا ثابت است | سیم‌بندی، تغذیه لوپ، ورودی اشتباه، Scale نادرست یا توقف سنسور | اندازه‌گیری سیگنال، بررسی ترمینال و اعمال مقدار تست معلوم |
| مودم در شبکه ثبت نمی‌شود | SIM، PIN، پوشش، باند، آنتن یا سرویس اپراتور | وضعیت SIM و کیفیت سیگنال را با اپراتور و ابزار دستگاه کنترل کنید |
| GPRS وصل است ولی سرور پاسخ نمی‌دهد | APN، IP، Port، Firewall، Route یا نقش نادرست پروتکل | مسیر شبکه و لاگ هر دو سمت را مرحله‌به‌مرحله بررسی کنید |
| مقدار در SCADA اشتباه است | Register، نوع داده، Word Order، ضریب مقیاس یا واحد نادرست | مقدار خام و مهندسی را با Point List و رجیستر مپ تطبیق دهید |
| پس از وصل‌شدن داده تکراری یا ناقص است | صف ارسال، شناسه رکورد، Store-and-Forward یا منطق Deduplication | آزمون قطع و وصل کنترلشده و مقایسه تعداد و ترتیب رکوردها |
جمع‌بندی؛ انتخاب دیتالاگر از کجا شروع شود؟
انتخاب دیتالاگر صنعتی از نام شبکه یا تعداد ورودی آغاز نمی‌شود؛ نقطه شروع، تعریف دقیق داده موردنیاز است. I/O List، فاصله نمونه‌برداری، سیاست ثبت، مدت نگهداری، مسیر GSM/GPRS، پروتکل SCADA، زمان‌گذاری، امنیت، برق و شرایط محیطی باید در یک معماری واحد دیده شوند.
برای یک پروژه قابل‌اتکا، سازگاری روی کاغذ را با آزمون انتهابه‌انتها کامل کنید. داده معلوم را از میدان تا SCADA دنبال کنید، قطع برق و ارتباط را شبیه‌سازی کنید و بازیابی، زمان، واحد و عدم تکرار رکوردها را بسنجید. انتخاب نهایی GTU550 یا هر ثبت‌کننده داده دیگر باید براساس همین الزامات و دیتاشیت نسخه موردنظر انجام شود.
سؤالات متداول
دیتالاگر صنعتی چیست؟
دیتالاگر صنعتی دستگاهی است که داده سنسورها یا تجهیزات میدانی را دریافت، به آن زمان اختصاص می‌دهد، در حافظه ثبت میکند و در صورت پشتیبانی از ارتباط، برای مانیتورینگ یا SCADA می‌فرستد.
تفاوت دیتالاگر و SCADA چیست؟
دیتالاگر در لایه میدان داده را جمعآوری و ذخیره میکند؛ SCADA سامانه مرکزی برای دریافت، نمایش، آلارم، ترند، گزارش و در برخی پروژهها نظارت یا کنترل است. این دو نقش مکمل دارند.
تفاوت GSM و GPRS در دیتالاگر چیست؟
GSM فناوری و شبکه سلولی است، درحالیکه GPRS سرویس انتقال بستهای داده روی شبکه GSM است. در دیتالاگر سلولی، GPRS میتواند ارتباط IP لازم برای ارسال داده به سرور را فراهم کند.
آیا دیتالاگر بدون اینترنت هم داده را ثبت میکند؟
اگر دستگاه حافظه محلی و عملکرد مستقل داشته باشد، میتواند هنگام قطع ارتباط ثبت را ادامه دهد. ظرفیت، مدت نگهداری و ارسال خودکار دادههای عقبافتاده باید از دیتاشیت همان مدل تأیید شود.
برای اتصال دیتالاگر به SCADA چه پروتکلی لازم است؟
پروتکل به Driver و معماری مرکز بستگی دارد. Modbus RTU/TCP، DNP3 یا IEC 60870‑5‑104 از گزینه‌های متداول‌اند، اما پشتیبانی، نقش ارتباطی و Point List باید در هر دو سمت یکسان باشد.
آیا GPRS برای اتصال مستقیم به اینترنت عمومی امن است؟
خود اتصال GPRS امنیت کامل سامانه صنعتی را تضمین نمیکند. مسیر کنترلشده، APN خصوصی یا VPN در صورت پشتیبانی، Firewall، احراز هویت، تفکیک شبکه و ارزیابی ریسک باید در طراحی لحاظ شوند.
برای انتخاب GTU550 چه اطلاعاتی باید ارائه شود؟
I/O List، نوع سیگنالها، فاصله ثبت و ارسال، مدت قطع محتمل، پروتکل و نقش SCADA، Point List، اپراتور و APN، منبع تغذیه و شرایط محیطی برای بررسی انتخاب و پیکربندی لازماند.
