شرکت نوآوران صنایع ابزار دقیق داتیس در این پروژه، سامانه فلومتر التراسونیک اینزرشن موردنیاز شرکت آب و فاضلاب استان گیلان را برای نصب روی خط لوله بتنی طراحی، بومی‌سازی و تولید کرد. اجرای اتصال آب‌بند، نصب سنسور، راه‌اندازی تجهیزات نمایش و ارتباط GSM/GPRS نیز توسط تیم فنی داتیس انجام شد؛ بدون آنکه تعویض یک مقطع کامل از خط لوله ضروری باشد.

خلاصه مشخصات پروژه

• کارفرما: شرکت آب و فاضلاب استان گیلان
• مجری و تولیدکننده: شرکت نوآوران صنایع ابزار دقیق داتیس
• موضوع پروژه: بومی‌سازی، تولید و نصب فلومتر التراسونیک اینزرشن
• محل نصب: خط انتقال آب با لوله بتنی
• روش اندازه‌گیری: اندازه‌گیری دبی با سنسور التراسونیک نصب‌شونده داخل خط
• تجهیزات جانبی: نمایشگر فلومتر و ماژول ارتباطی GSM/GPRS
• خدمات اجراشده: طراحی مکانیکی، ساخت تجهیزات، نصب، آب‌بندی، راه‌اندازی و بررسی عملکرد

موضوع پروژه فلومتر اینزرشن آبفا گیلان چه بود؟

هدف پروژه، فراهم‌کردن امکان اندازه‌گیری و پایش دبی روی یکی از خطوط لوله بتنی شرکت آب و فاضلاب استان گیلان بود. جنس و ساختار این خط لوله باعث می‌شد ایجاد انشعاب، نصب سنسور و آب‌بندی محل ورود تجهیز با حساسیت بیشتری نسبت به خطوط فلزی متداول انجام شود.

برای پاسخ به این نیاز، شرکت نوآوران صنایع ابزار دقیق داتیس یک راهکار اختصاصی شامل فلومتر التراسونیک اینزرشن، مجموعه اتصال مکانیکی، سازه تقویتی، آب‌بندی و تجهیزات نمایش و انتقال داده طراحی و تولید کرد.

چالش نصب فلومتر روی خط لوله بتنی

نصب فلومتر اینزرشن روی یک خط لوله بتنی به بررسی هم‌زمان شرایط مکانیکی لوله، فشار بهره‌برداری، روش ایجاد محل ورود سنسور، آب‌بندی اتصال و حفاظت از ساختار خط نیاز دارد. اعمال نیروی نامناسب یا انتخاب اتصال غیراصولی می‌تواند به پوسته یا ساختار یکپارچه لوله آسیب وارد کند.

چالش اصلی این پروژه، ایجاد یک اتصال پایدار برای سنسور التراسونیک بود؛ اتصالی که ضمن جلوگیری از نشتی، بارهای موضعی را روی سطح لوله توزیع کند و دسترسی لازم برای نصب، تنظیم و نگهداری سنسور را نیز فراهم سازد.

راهکار مهندسی و تجهیزات تولیدشده برای پروژه

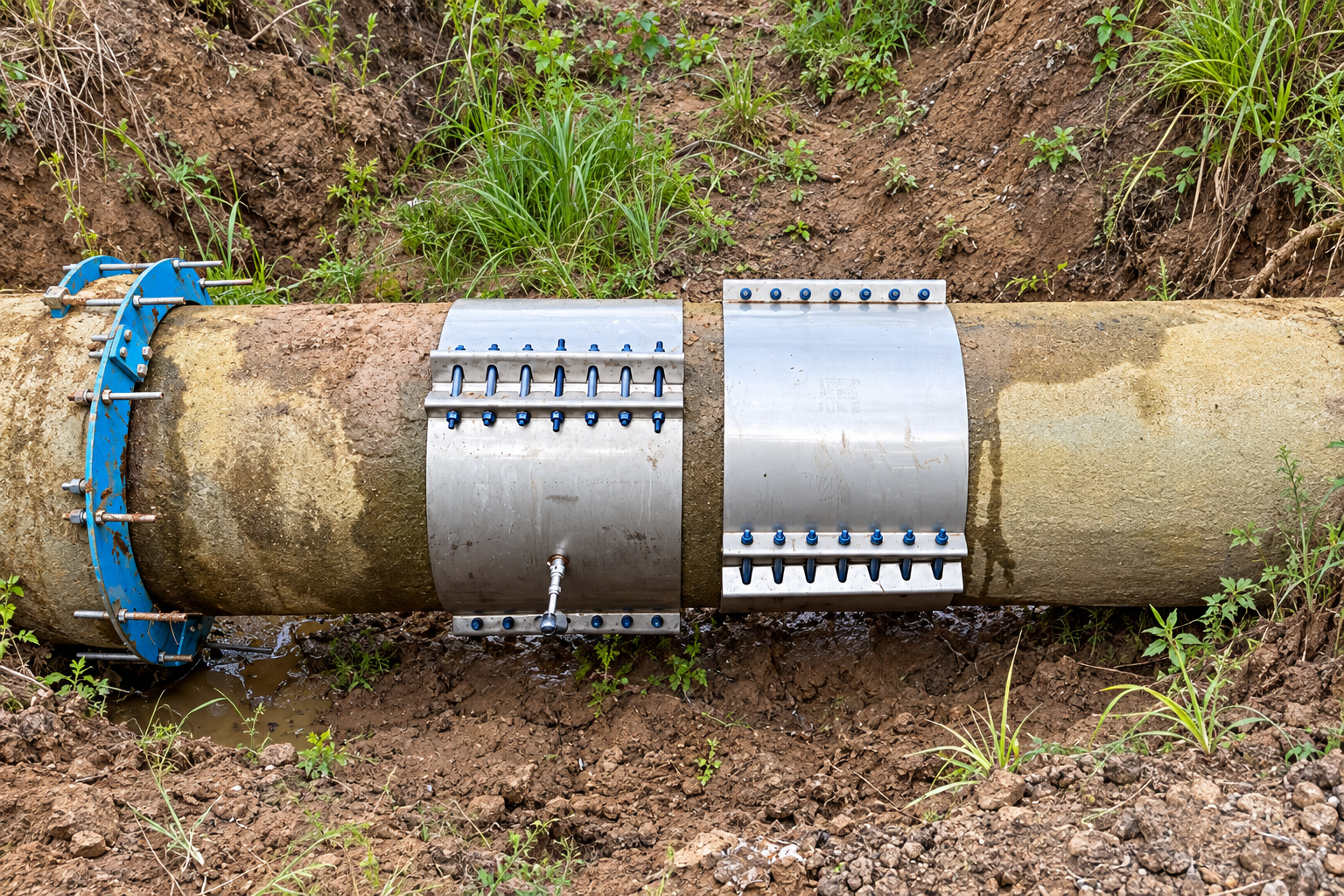

طراحی سازه تقویتی متناسب با خط لوله بتنی

برای توزیع مناسب نیرو و ایجاد بستر پایدار نصب، مجموعه‌ای فلزی پیرامون خط لوله اجرا شد. این سازه، محل نصب اتصال و سنسور را تقویت می‌کند و از تمرکز نامناسب تنش در یک نقطه از بدنه لوله جلوگیری می‌کند.

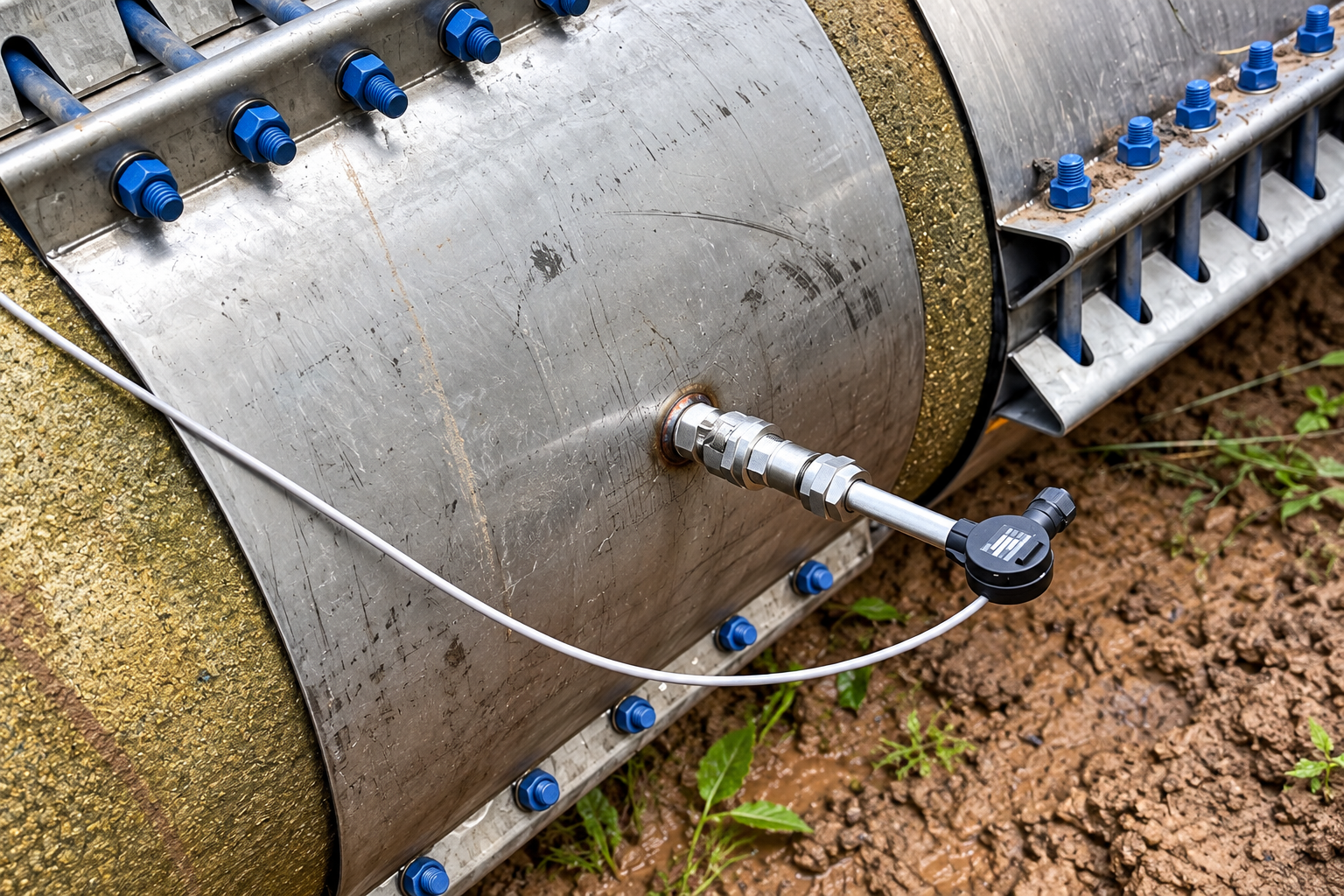

تولید مجموعه اتصال و آب‌بندی سنسور

مجموعه ورود سنسور به خط به‌گونه‌ای طراحی شد که امکان استقرار مکانیکی سنسور، کنترل محل ورود و آب‌بندی اتصال را فراهم کند. جزئیات نهایی اتصال براساس شرایط واقعی خط و الزامات اجرایی پروژه تعیین شد.

تولید و نصب فلومتر التراسونیک اینزرشن

فلومتر اینزرشن تولیدشده توسط شرکت نوآوران صنایع ابزار دقیق داتیس، سرعت جریان را در نقطه اندازه‌گیری دریافت می‌کند. سپس با استفاده از اطلاعات هندسی و پارامترهای تعریف‌شده برای خط، دبی محاسبه و برای نمایش یا ارسال به سامانه پایش آماده می‌شود.

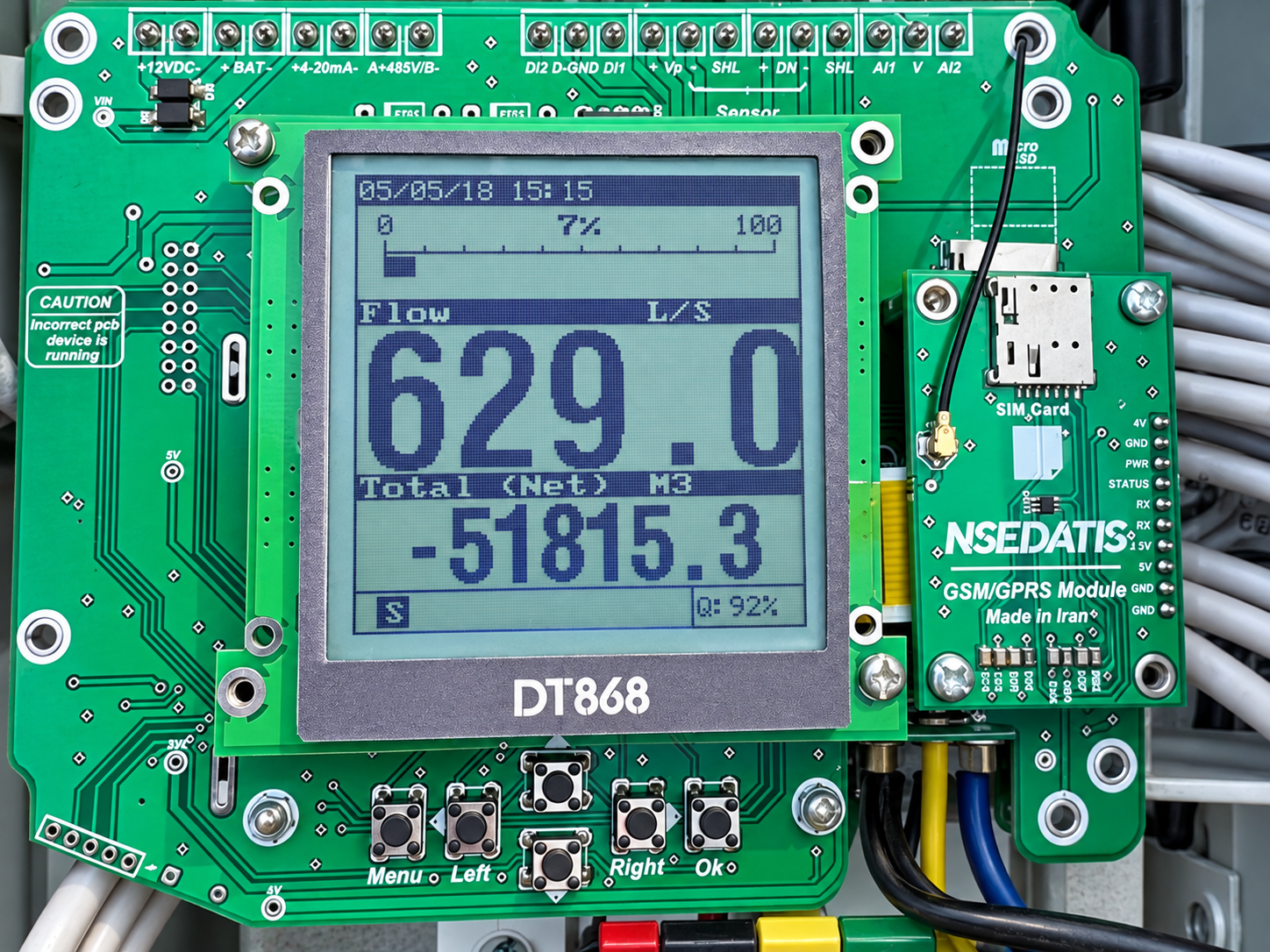

راه‌اندازی نمایشگر و ارتباط GSM/GPRS

در بخش ابزار دقیق پروژه، نمایشگر فلومتر برای مشاهده پارامترهای اندازه‌گیری و بررسی وضعیت عملکرد راه‌اندازی شد. ماژول ارتباطی GSM/GPRS نیز امکان انتقال اطلاعات به زیرساخت پایش از راه دور را فراهم می‌کند. نحوه نهایی تبادل اطلاعات با SCADA یا سامانه مانیتورینگ، به پروتکل و معماری ارتباطی پروژه وابسته است.

مراحل اجرای پروژه

در مرحله راه‌اندازی چه مواردی بررسی شد؟

راه‌اندازی فلومتر اینزرشن فقط به روشن‌شدن نمایشگر محدود نیست. برای اطمینان از عملکرد صحیح سامانه، اطلاعات هندسی خط، وضعیت سیگنال سنسور، جهت جریان، پایداری قرائت و نحوه ارسال داده بررسی می‌شود.

اهمیت این پروژه برای پایش شبکه آب

دسترسی به داده قابل اتکا از دبی خطوط انتقال، یکی از پیش‌نیازهای مدیریت شبکه، تهیه تراز آبی، تحلیل مصرف و شناسایی اختلاف میان آب ورودی و آب مصرفی است. امکان انتقال اطلاعات از راه دور نیز بهره‌بردار را قادر می‌سازد وضعیت جریان را بدون مراجعه مستمر به محل نصب بررسی کند.

اجرای این پروژه نشان داد که برای برخی خطوط لوله بتنی موجود می‌توان به‌جای تعویض یک مقطع کامل از خط، از یک راهکار مهندسی‌شده اینزرشن استفاده کرد. امکان اجرای این روش در هر خط باید پس از بازدید، بررسی ساختار لوله و ارزیابی شرایط فشار تعیین شود.

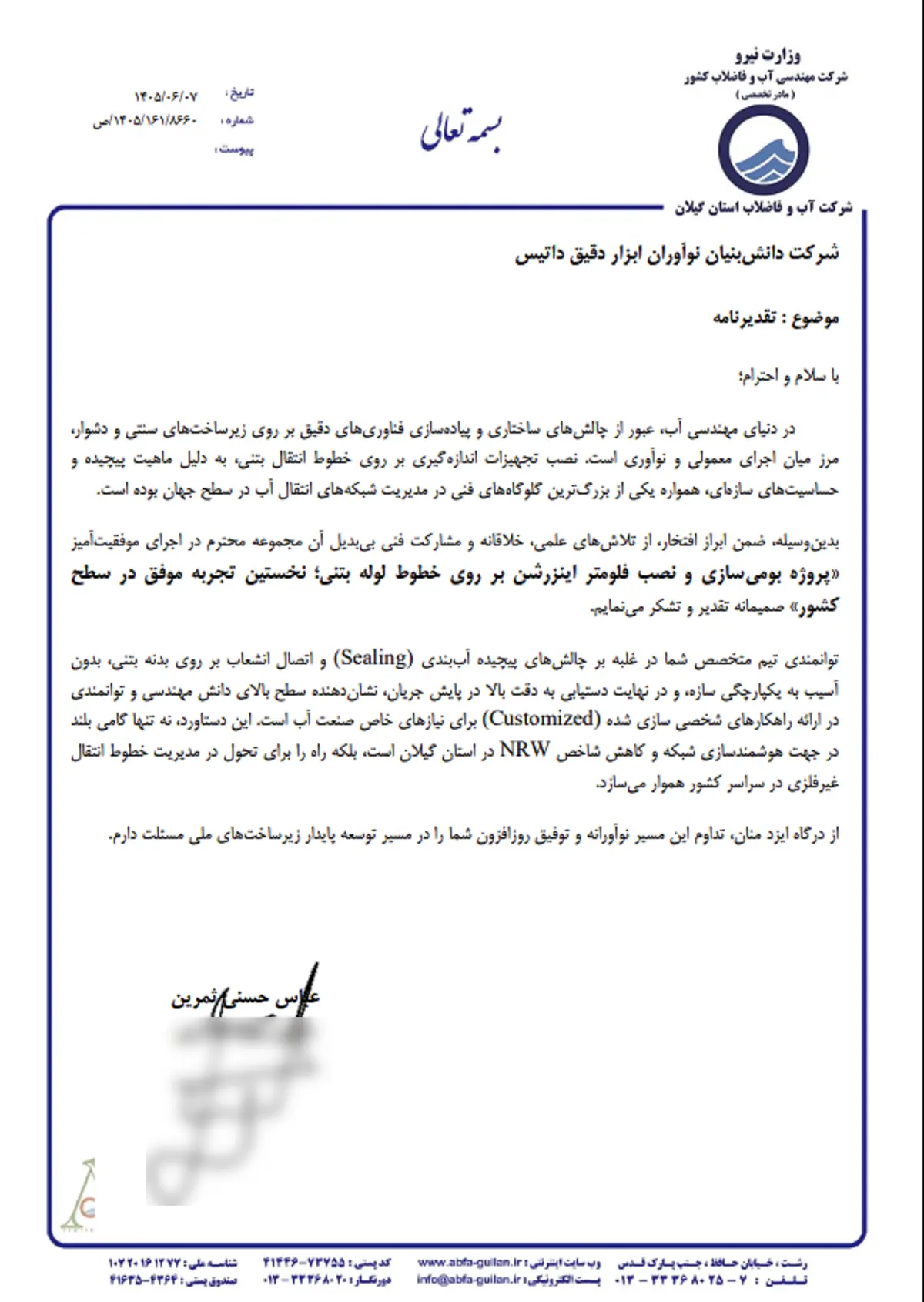

تقدیر شرکت آب و فاضلاب استان گیلان از اجرای پروژه

پس از اجرای پروژه، شرکت آب و فاضلاب استان گیلان با صدور تقدیرنامه‌ای از عملکرد شرکت دانش‌بنیان داتیس قدردانی کرد. در متن این تقدیرنامه، از پروژه با عنوان «بومی‌سازی و نصب فلومتر اینزرشن بر روی خطوط لوله بتنی» یاد شده است.

کارفرما در این تقدیرنامه به چالش‌های آب‌بندی و ایجاد اتصال روی بدنه بتنی، دقت موردنیاز برای پایش جریان، ارائه راهکار متناسب با صنعت آب و نقش پروژه در هوشمندسازی شبکه و کاهش آب بدون درآمد اشاره کرده است. همچنین از این اجرا به‌عنوان نخستین تجربه موفق در سطح کشور یاد شده است؛ این عبارت، نقل محتوایی از تقدیرنامه رسمی کارفرما است.

چه زمانی فلومتر التراسونیک اینزرشن انتخاب مناسبی است؟

فلومتر التراسونیک اینزرشن می‌تواند برای خطوط با قطر بالا، خطوطی که تعویض یک مقطع از آن‌ها دشوار است یا پروژه‌هایی که به پایش دائمی جریان نیاز دارند بررسی شود. بااین‌حال، انتخاب این فناوری به شرایط خط، جنس لوله، پروفیل جریان، فضای نصب، فشار کاری و کیفیت موردنیاز اندازه‌گیری وابسته است.

برای آشنایی با فناوری‌های قابل استفاده می‌توانید صفحه فلومترهای التراسونیک را مشاهده کنید. اگر هنوز فناوری مناسب پروژه مشخص نیست، ابزار انتخاب فلومتر امکان مقایسه اولیه گزینه‌ها را براساس شرایط فرآیند فراهم می‌کند.
