فلومترهای التراسونیک TUF-2000M Ultrasonic Flow Module / RTU

فلومتر التراسونیک ماژولار TUF-2000M

فلومتر التراسونیک ماژولار و ثابت Clamp-On با فناوری Transit-Time، RS485/Modbus و خروجی‌های صنعتی برای پایش بلندمدت دبی

TUF-2000M یک Ultrasonic Flow Module / RTU برای نصب ثابت و اندازه‌گیری بلندمدت دبی مایعات در لوله‌های بسته است. این ماژول با فناوری Transit-Time و ترانسدیوسرهای Clamp-On، بدون برش لوله و بدون قرار دادن المان اندازه‌گیری در مسیر سیال، سرعت و دبی را محاسبه می‌کند. TUF-2000M دارای نمایشگر LCD محلی، خروجی 4–20mA، خروجی OCT Pulse، Relay، رابط ایزوله RS485 با پشتیبانی Modbus و ورودی‌های آنالوگ برای یکپارچه‌سازی با سیستم‌های کنترل و مانیتورینگ است. بازه کلی قطر لوله DN15 تا DN6000، دقت ±1% و سرعت جریان 0 تا ±7 m/s در دیتاشیت سازنده ذکر شده است.

فناوری Transit-TimeTransit-Time
ماژول ثابت برای پایش بلندمدتModule / RTU
دقت اندازه‌گیری ±1%±1%
رنج وسیع قطر لولهDN15–DN6000
قیمت محصول
۳۱۵٬۵۰۰٬۰۰۰ ریال
قیمت نهایی به نوع ترانسدیوسر، قطر و جنس لوله، رنج دمایی، طول کابل، نوع تغذیه، نیاز به اندازه‌گیری انرژی حرارتی، تجهیزات جانبی، خدمات نصب و راه‌اندازی و شرایط پروژه بستگی دارد.
دریافت مشاوره فنی استعلام قیمت دانلود کاتالوگ
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه
فلومتر التراسونیک ماژولار TUF-2000M با نمایشگر و ترمینال‌های صنعتی
TUF-2000M Ultrasonic Flow Module RTU
ماژول فلومتر التراسونیک Clamp-On TUF-2000M برای پایش دبی

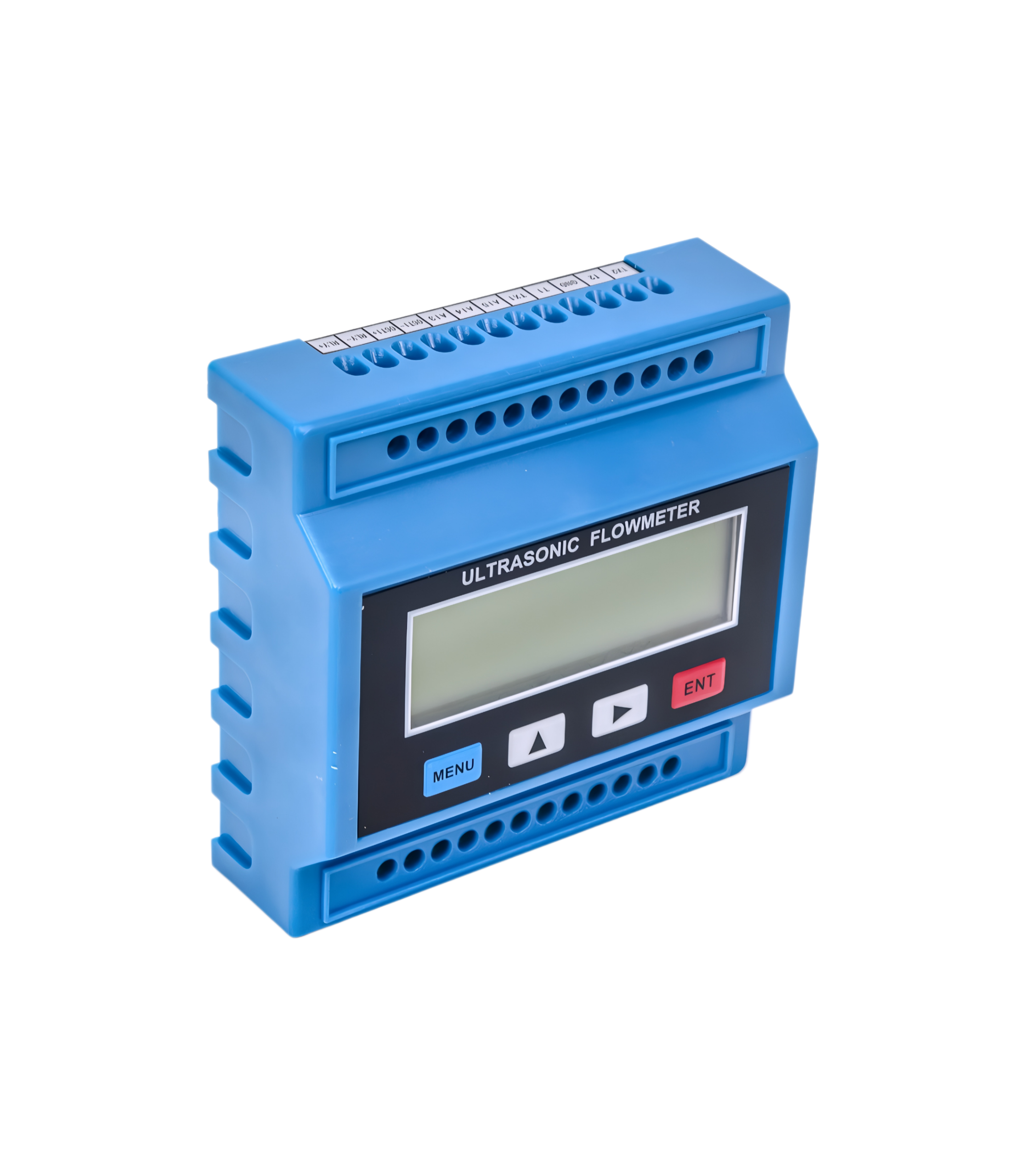

فلومتر التراسونیک ثابت TUF-2000M با RS485 و خروجی 4 تا 20 میلی‌آمپر
فلومتر التراسونیک ماژولار TUF-2000M با نمایشگر و ترمینال‌های صنعتی TUF-2000M Ultrasonic Flow Module RTU ماژول فلومتر التراسونیک Clamp-On TUF-2000M برای پایش دبی فلومتر التراسونیک ثابت TUF-2000M با RS485 و خروجی 4 تا 20 میلی‌آمپر
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
TUF-2000M
برند
DATIS
SKU
TUF-2000M
MPN
TUF-2000M
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01
Transit-Time

فناوری Transit-Time

مشاهده توضیحات
Form Factor 02
Module / RTU

ماژول ثابت برای پایش بلندمدت

مشاهده توضیحات
Accuracy 03
±1%

دقت اندازه‌گیری ±1%

مشاهده توضیحات
Pipe Size 04
DN15–DN6000

رنج وسیع قطر لوله

مشاهده توضیحات
Industrial I/O 05
4–20mA / OCT / Relay

ورودی و خروجی‌های صنعتی

مشاهده توضیحات
Communication 06
RS485 / Modbus

RS485 ایزوله و Modbus

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق TUF-2000M نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور TUF-2000Mمشاوره انتخاب مدل
Why This Product

چرا فلومتر التراسونیک ماژولار TUF-2000M؟

TUF-2000M برای پایش ثابت و بلندمدت جریان در پروژه‌های صنعتی طراحی شده است. فرم ماژولار، نصب روی DIN Rail، ترانسدیوسرهای Clamp-On، خروجی 4–20mA، OCT و Relay، ورودی‌های آنالوگ و RS485/Modbus امکان ادغام مستقیم آن را با PLC، RTU و سامانه‌های مانیتورینگ فراهم می‌کند. قابلیت ثبت تاریخچه Totalizer و پشتیبانی از سنسور دمای Pt100 برای اندازه‌گیری Heat/Energy نیز در مستندات سازنده ذکر شده است.

01 طراحی ماژولار برای اتوماسیون صنعتی
02 نصب Clamp-On بدون برش لوله
03 خروجی 4–20mA، OCT و Relay
04 ارتباط RS485 و Modbus
05 ثبت تاریخچه بلندمدت
06 قابلیت اندازه‌گیری Heat/Energy
DECISION FACTOR 01

طراحی ماژولار برای اتوماسیون صنعتی

بدنه کوچک و نصب ریلی، TUF-2000M را برای تابلوهای کنترل، ماشین‌آلات، اسکیدهای فرآیندی و سامانه‌های چندنقطه‌ای مناسب می‌کند.
Modular Transit-Time Clamp-On Technology

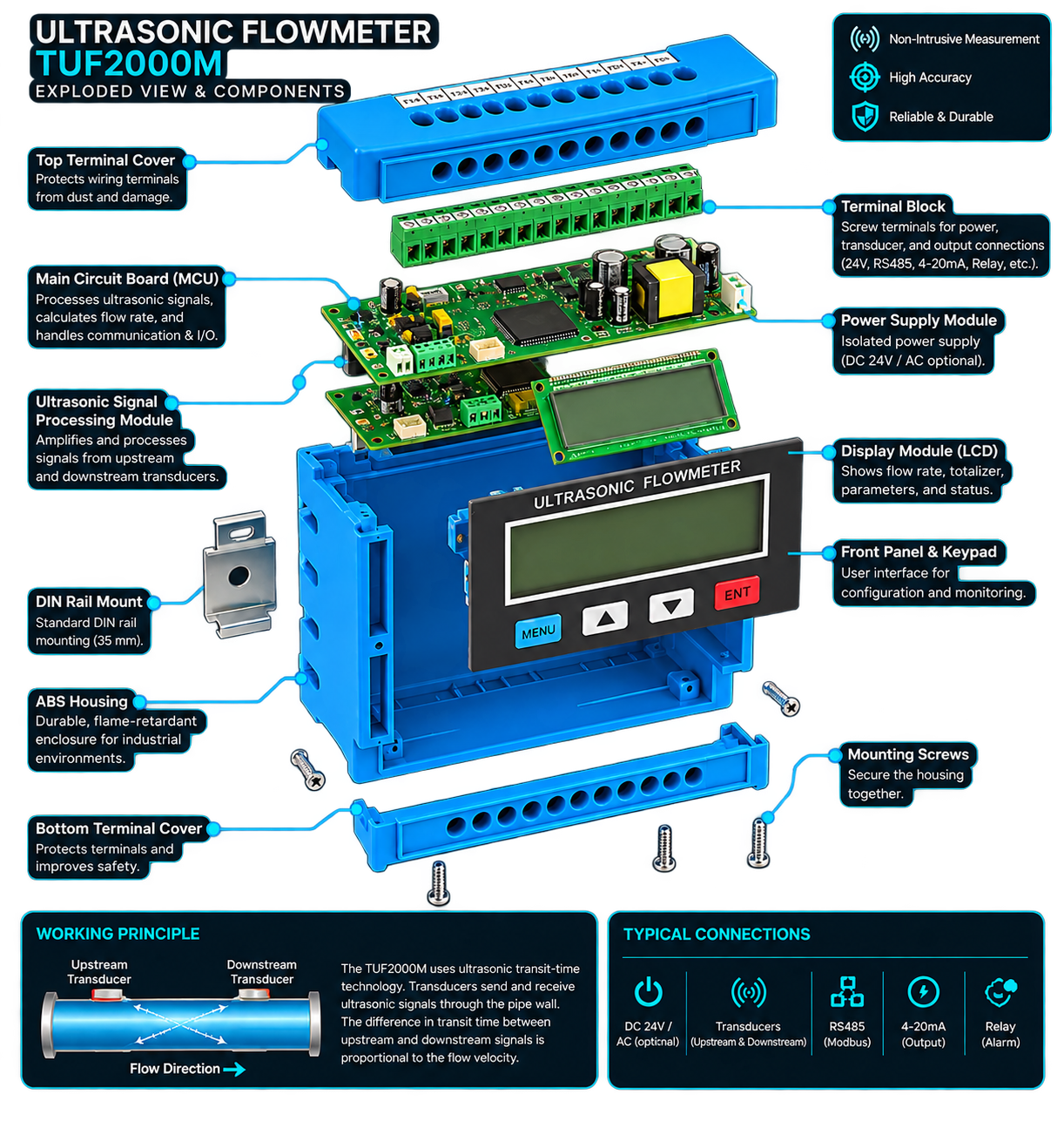

نحوه عملکرد فلومتر التراسونیک ماژولار TUF-2000M

دو ترانسدیوسر التراسونیک در دو موقعیت محاسبه‌شده روی خط نصب می‌شوند و پالس‌های صوتی را در جهت و خلاف جهت جریان ارسال و دریافت می‌کنند. وجود جریان باعث ایجاد اختلاف میان زمان عبور موج در دو جهت می‌شود.

TUF-2000M با تحلیل اختلاف Transit Time و استفاده از قطر، ضخامت و جنس لوله، لاینینگ و مشخصات سیال، سرعت متوسط و دبی حجمی را محاسبه می‌کند. خروجی اندازه‌گیری می‌تواند به‌صورت 4–20mA، OCT Pulse، Relay یا داده RS485/Modbus به تجهیزات کنترلی منتقل شود.

شرایط نصب مستقیماً بر کیفیت اندازه‌گیری اثر دارد دیتاشیت سازنده برای محل نصب، حداقل 10D طول مستقیم در بالادست و 5D در پایین‌دست را ذکر می‌کند؛ در نزدیکی پمپ فاصله 30D توصیه شده است. لوله باید پر باشد و حباب یا ذرات زیاد می‌توانند سیگنال Transit-Time را تضعیف کنند.
Transit-Time فناوری اندازه‌گیری
DIN Rail نصب ماژول اصلی
RS485 / Modbus ارتباط صنعتی
نحوه عملکرد فلومتر التراسونیک ماژولار TUF-2000M
Smart Anatomy View

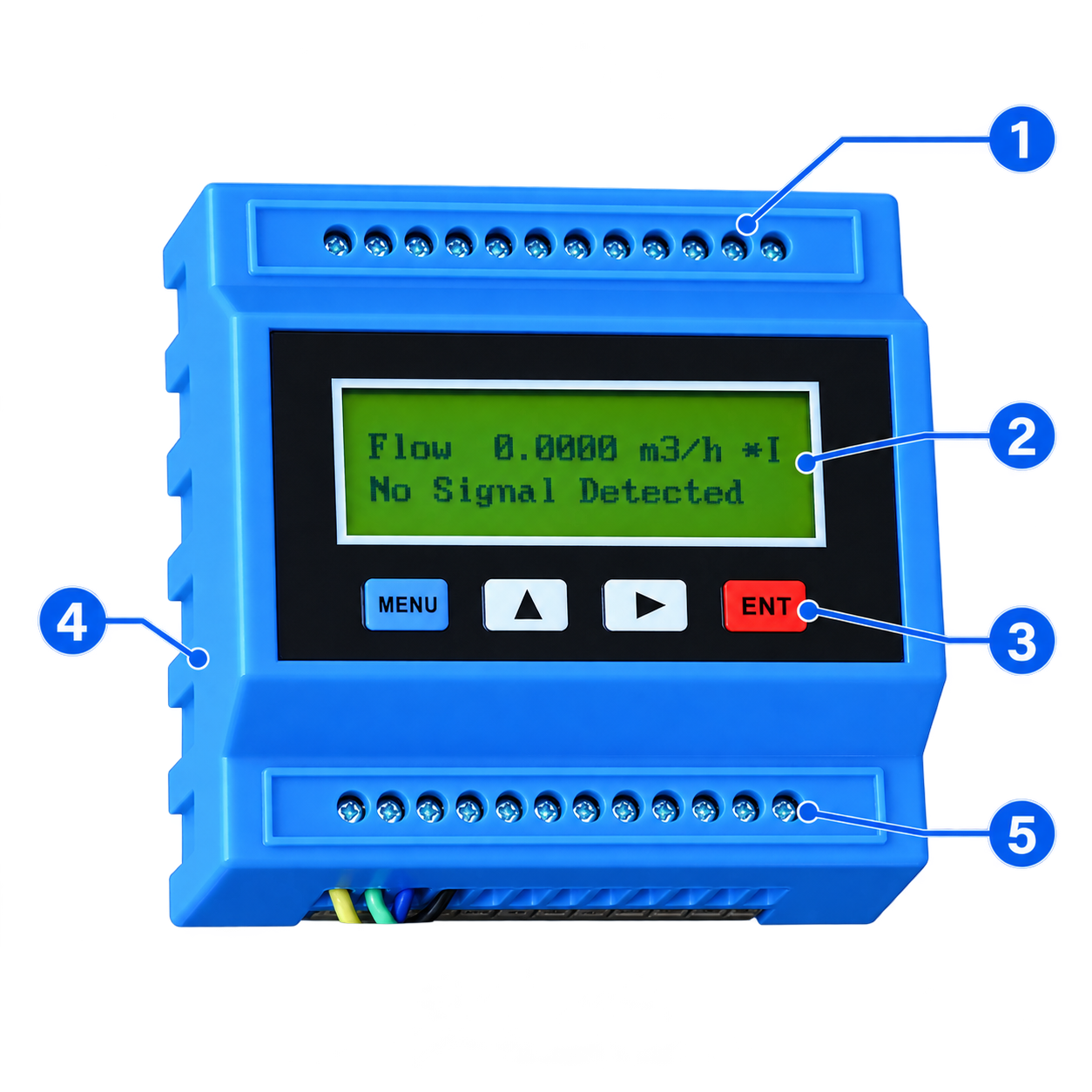

آناتومی فلومتر التراسونیک ماژولار TUF-2000M

TUF-2000M از یک ماژول اصلی قابل نصب روی ریل 35 میلی‌متری، LCD محلی، چهار کلید تنظیمات، ترمینال تغذیه، RS485، ورودی‌ها و خروجی‌های آنالوگ/دیجیتال، اتصالات Upstream/Downstream ترانسدیوسر و یک جفت سنسور جریان تشکیل می‌شود.

آناتومی فلومتر التراسونیک ماژولار TUF-2000M
01 / Flow Module / RTU ماژول اصلی فلومتر بخش پردازش مرکزی برای محاسبه Flow/Totalizer، مدیریت تنظیمات، ورودی‌ها، خروجی‌ها و ارتباط صنعتی.
02 / LCD Display نمایشگر LCD محلی نمایشگر LCD برای مشاهده پارامترهای اندازه‌گیری، وضعیت سیگنال، Totalizer و تنظیمات دستگاه.
03 / 4-Key Keypad صفحه‌کلید چهارکلیده چهار کلید برای پیکربندی پارامترهای لوله، سیال، سنسور، خروجی‌ها و ارتباطات دستگاه.
04 / Industrial Terminals ترمینال‌های I/O صنعتی ترمینال‌های تغذیه، 4–20mA، OCT، Relay، ورودی‌های آنالوگ و اتصالات مرتبط با اندازه‌گیری انرژی.
05 / RS485 Interface رابط ایزوله RS485 برای اتصال شبکه‌ای و ارتباط Modbus با PLC، RTU، HMI یا سامانه مانیتورینگ سازگار.
06 / DIN Rail Mount پایه نصب روی ریل 35 میلی‌متری ماژول اصلی برای نصب ثابت در تابلو یا محفظه صنعتی روی Guide Rail با عرض 35 میلی‌متر طراحی شده است.
07 / Flow Transducers ترانسدیوسرهای التراسونیک ترانسدیوسرهای Clamp-On، High-Temperature، Insertion یا Pipe متناسب با قطر، دما و نوع پروژه قابل انتخاب هستند.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای فلومتر التراسونیک ماژولار TUF-2000M

TUF-2000M برای اندازه‌گیری ثابت و بلندمدت جریان و یکپارچه‌سازی با سیستم‌های اتوماسیون طراحی شده است. کاربردهای آن شامل آب و فاضلاب، HVAC، انرژی، صنایع فرآیندی، نیروگاه، پتروشیمی، خطوط Utility، پایش مصرف و شبکه‌های چندنقطه‌ای اندازه‌گیری است. نوع ترانسدیوسر و پیکربندی I/O باید متناسب با شرایط واقعی پروژه انتخاب شود.

شبکه‌های آب و فاضلاب

پایش پیوسته دبی در خطوط آب شهری، آب صنعتی، پساب، آب بازیافتی، ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها.

PLC، RTU و SCADA

اتصال به تجهیزات کنترلی و مانیتورینگ از طریق 4–20mA، Pulse، Relay و RS485/Modbus برای ثبت و کنترل فرآیند.

HVAC و اندازه‌گیری انرژی حرارتی

اندازه‌گیری Flow در مدارهای آب سرد و گرم و امکان محاسبه Heat/Energy با افزودن ترانسدیوسرهای دمای Pt100 سازگار.

صنایع نفت، روغن و پتروشیمی

قابل بررسی برای نفت خام، روغن روانکار، دیزل، Fuel Oil و سایر مایعات دارای شرایط مناسب انتقال صوت.

صنایع شیمیایی و فرآیندی

پایش دبی برخی مواد شیمیایی، پساب فرآیندی و مایعات سازگار با روش Transit-Time بدون نیاز به سنسور Wetted در پیکربندی Clamp-On.

نیروگاه و سیستم‌های خنک‌کاری

اندازه‌گیری پیوسته جریان آب خنک‌کننده، Utility و خطوط جانبی با امکان اتصال مستقیم به سیستم کنترل.

پایش مصرف و مدیریت انرژی

ثبت جریان و Totalizer برای پایش مصرف آب و انرژی و انتقال داده به سامانه‌های مدیریتی و مانیتورینگ.

سیستم‌های چندنقطه‌ای اندازه‌گیری

فرم ماژولار و ارتباط RS485 امکان طراحی معماری‌های چندفلومتری و تجمیع داده چند خط در سامانه‌های صنعتی را فراهم می‌کند.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر التراسونیک ماژولار TUF-2000M

مشخصات زیر بر اساس دیتاشیت TUF-2000M از Dalian Taosonics Instrument Co., Ltd. و اطلاعات فعلی صفحه محصول داتیس تنظیم شده‌اند. نوع ترانسدیوسر، رنج دما، روش نصب و طول کابل باید متناسب با پروژه انتخاب شوند. در مواردی که دو نسخه مستند مقدار متفاوتی ارائه کرده‌اند، مقدار متناقض وارد Schema نشده و در توضیح ردیف مشخص شده است.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه TUF-2000M
نوع تجهیز Ultrasonic Flow Module / RTU
سازنده Dalian Taosonics Instrument Co., Ltd.
برند TSONIC
فناوری اندازه‌گیری Transit-Time Ultrasonic
دقت اندازه‌گیری ±1%
محدوده سرعت جریان 0 تا ±7 m/s
رنج کلی قطر لوله DN15 تا DN6000
روش نصب ماژول Guide Rail / DIN Rail 35 mm
نمایشگر LCD محلی
عملیات محلی 4-Key Operation
خروجی جریان 1 × 4–20mA
خروجی Pulse 1 × OCT Pulse
خروجی Relay 1 × Relay
ورودی آنالوگ 3 × 4–20mA
ورودی دما / انرژی Pt100 supported
رابط ارتباطی Isolated RS485
پروتکل ارتباطی Modbus
فاصله ارتباط RS485 بیش از 1000 m
ثبت Totalizer روزانه 512 روز اخیر
ثبت Totalizer ماهانه 128 ماه اخیر
ثبت Totalizer سالانه 10 سال اخیر
ثبت رخداد روشن/خاموش 64 رخداد اخیر
ثبت وضعیت کاری 32 روز اخیر
سنسور Clamp-On کوچک TS-2 / DN30–DN100
سنسور Clamp-On متوسط TM-1 / DN50–DN700
سنسور Clamp-On بزرگ TL-1 / DN300–DN6000
سنسور دمای بالا کوچک TS-2-HT / DN30–DN100
سنسور دمای بالا متوسط TM-1-HT / DN50–DN700
سنسور دمای بالا بزرگ TL-1-HT / DN300–DN6000
سنسور Insertion استاندارد TC-1 / DN80–DN6000
سنسور Insertion بلند TC-2 / DN80–DN6000
دمای مایع -30 تا +160 °C
دمای کاری Converter -20 تا +60 °C
رطوبت کاری Converter 85 %RH
Turbidity سیال حداکثر 10000 ppm
حداقل طول مستقیم لوله Upstream >10D / Downstream >5D
جنس لوله‌های قابل پشتیبانی Steel / Stainless Steel / Cast Iron / Copper / Cement / PVC / Aluminum / FRP
تغذیه DC 8–36 V یا AC 10–30 V
مصرف توان 1.5 W
ابعاد Converter نیازمند تطبیق نسخه سخت‌افزاری
نوع سیال مناسب مایعات یکنواخت با قابلیت انتقال صوت مناسب
نیاز به برش لوله در Clamp-On ندارد
افت فشار اضافی در Clamp-On ندارد
کاربرد اصلی پایش بلندمدت، اتوماسیون صنعتی، PLC/SCADA، Flow/Heat Measurement و شبکه فلومتر
گارانتی و خدمات 18 ماه گارانتی و 5 سال خدمات پس از فروش
TECHNICAL DOWNLOADS

دانلودها و مستندات فنی

کاتالوگ، دیتاشیت، راهنمای نصب، نقشه ابعادی و فایل‌های ارتباطی محصول را از این بخش دریافت کنید.

TUF-2000M User Manual

راهنمای نصب، پارامترهای لوله و سیال، راه‌اندازی ترانسدیوسرها، تنظیم 4–20mA و OCT، RS485/Modbus، Data Logger، Totalizer، عیب‌یابی و نگهداری TUF-2000M.

زبان
en
دانلود فایل
FAQ

سوالات متداول

فلومتر TUF-2000M چیست؟

TUF-2000M یک Ultrasonic Flow Module / RTU برای نصب ثابت و پایش بلندمدت جریان است که با فناوری Transit-Time کار می‌کند.

آیا TUF-2000M پرتابل است؟

خیر. دیتاشیت سازنده TUF-2000M را یک Ultrasonic Flow Module / RTU برای نصب ثابت معرفی می‌کند و ماژول اصلی روی ریل 35 میلی‌متری نصب می‌شود.

آیا TUF-2000M بدون برش لوله قابل نصب است؟

بله، در پیکربندی Clamp-On ترانسدیوسرها روی سطح خارجی لوله نصب می‌شوند و نیازی به برش لوله یا قرار دادن سنسور در مسیر جریان نیست.

TUF-2000M چه سایز لوله‌ای را پوشش می‌دهد؟

رنج کلی اعلام‌شده DN15 تا DN6000 است. محدوده دقیق هر ترانسدیوسر متفاوت است و باید بر اساس قطر و شرایط خط انتخاب شود.

دقت TUF-2000M چقدر است؟

دقت ±1% در دیتاشیت سازنده ذکر شده است. نتیجه واقعی به نصب، مشخصات لوله، شرایط جریان و کیفیت سیگنال وابسته است.

محدوده سرعت جریان TUF-2000M چقدر است؟

دیتاشیت سازنده محدوده Flowrate را 0 تا ±7 متر بر ثانیه اعلام می‌کند.

TUF-2000M چه خروجی‌هایی دارد؟

یک خروجی 4–20mA، یک خروجی OCT Pulse، یک خروجی Relay و رابط ایزوله RS485 در دیتاشیت سازنده ذکر شده‌اند.

آیا TUF-2000M از Modbus پشتیبانی می‌کند؟

بله. دیتاشیت سازنده پشتیبانی Modbus روی رابط RS485 را ذکر می‌کند.

آیا TUF-2000M به PLC یا SCADA متصل می‌شود؟

بله، در صورت سازگاری سامانه مقصد می‌توان از 4–20mA، OCT، Relay یا RS485/Modbus برای اتصال به PLC، RTU، HMI یا SCADA استفاده کرد.

منبع تغذیه TUF-2000M چیست؟

طبق دیتاشیت، تغذیه دستگاه DC 8–36 V یا AC 10–30 V است و مصرف توان 1.5 وات اعلام شده است.

آیا TUF-2000M باتری داخلی دارد؟

باتری داخلی در دیتاشیت سازنده TUF-2000M ذکر نشده است. این مدل یک ماژول ثابت با تغذیه خارجی است.

آیا TUF-2000M دیتالاگر دارد؟

بله. دستگاه Totalizer مربوط به 512 روز، 128 ماه و 10 سال اخیر، 64 رخداد روشن/خاموش و وضعیت کاری 32 روز اخیر را ثبت می‌کند.

آیا TUF-2000M قابلیت اندازه‌گیری انرژی حرارتی دارد؟

بله. با اتصال ترانسدیوسرهای دمای Pt100 سازگار می‌توان از دستگاه برای Heat/Energy Measurement استفاده کرد.

چه طول مستقیمی برای نصب سنسورهای TUF-2000M لازم است؟

دیتاشیت بیش از 10D در بالادست و بیش از 5D در پایین‌دست را ذکر می‌کند؛ فاصله از پمپ در سمت بالادست 30D توصیه شده است.

TUF-2000M برای چه سیالاتی مناسب است؟

برای مایعات دارای انتقال صوت مناسب مانند آب، آب سرد و گرم، آب دریا، پساب با ذرات محدود، برخی روغن‌ها، مواد شیمیایی، نوشیدنی و مایعات فوق‌خالص قابل بررسی است.

حداکثر دمای سیال قابل اندازه‌گیری با TUF-2000M چقدر است؟

با انتخاب ترانسدیوسر High-Temperature، دیتاشیت سازنده دمای سیال تا +160°C را ذکر می‌کند.

TUF-2000M روی چه جنس لوله‌هایی قابل استفاده است؟

فولاد، استنلس استیل، چدن، مس، لوله سیمانی، PVC، آلومینیوم و FRP در دیتاشیت ذکر شده‌اند و وجود لاینینگ نیز قابل پشتیبانی است.

برای انتخاب TUF-2000M چه اطلاعاتی لازم است؟

قطر خارجی، ضخامت و جنس لوله، لاینینگ، نوع و دمای سیال، محدوده دبی، محل نصب، طول کابل، نوع تغذیه، I/O و نیاز به Flow یا Heat Measurement باید مشخص شوند.

قیمت TUF-2000M به چه عواملی بستگی دارد؟

قیمت نهایی به نوع ترانسدیوسر، رنج دما، قطر لوله، طول کابل، تجهیزات جانبی، کانفیگ اندازه‌گیری انرژی و خدمات نصب و راه‌اندازی بستگی دارد.
