فلومترهای التراسونیک TUF-2000B Wall-Mounted Ultrasonic Flow Meter

فلومتر التراسونیک ثابت TUF-2000B

فلومتر التراسونیک ثابت و دیواری Clamp-On با فناوری Transit-Time برای اندازه‌گیری دبی بدون برش لوله

TUF-2000B یک فلومتر التراسونیک ثابت و دیواری (Wall-Mounted Ultrasonic Flow Meter) از نوع Clamp-On برای اندازه‌گیری بلندمدت دبی مایعات در لوله‌های بسته است. دو ترانسدیوسر روی سطح خارجی لوله نصب می‌شوند و دستگاه با فناوری Transit-Time، بدون برش لوله و بدون تماس مستقیم سنسورها با سیال، سرعت جریان و دبی حجمی را محاسبه می‌کند. این دبی‌سنج التراسونیک از لوله‌های 15 تا 6000 میلی‌متر پشتیبانی می‌کند و دارای خروجی 4–20mA/0–20mA، خروجی OCT/فرکانس، Relay و رابط RS485 است. پشتیبانی از Modbus ASCII/RTU، ثبت داده‌های Totalizer و اندازه‌گیری دوطرفه، آن را برای پایش دائم خطوط آب، HVAC، تأسیسات، صنایع فرآیندی و اتصال به سامانه‌های مانیتورینگ مناسب می‌کند.

فناوری Transit-TimeTransit-Time
فلومتر ثابت و دیواریWall-Mounted
دقت بهتر از ±1%Better than ±1%
رنج وسیع قطر لوله15–6000 mm
قیمت محصول
۳۹۵٬۵۰۰٬۰۰۰ ریال
قیمت نهایی بر اساس نوع و سایز ترانسدیوسر، رنج دمایی، طول کابل، نوع تغذیه، خروجی‌ها و ورودی‌های موردنیاز، تجهیزات جانبی، خدمات نصب و راه‌اندازی و شرایط پروژه تعیین می‌شود.
دریافت مشاوره فنی استعلام قیمت دانلود کاتالوگ
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه
فلومتر التراسونیک ثابت دیواری TUF-2000B با سنسورهای Clamp-On

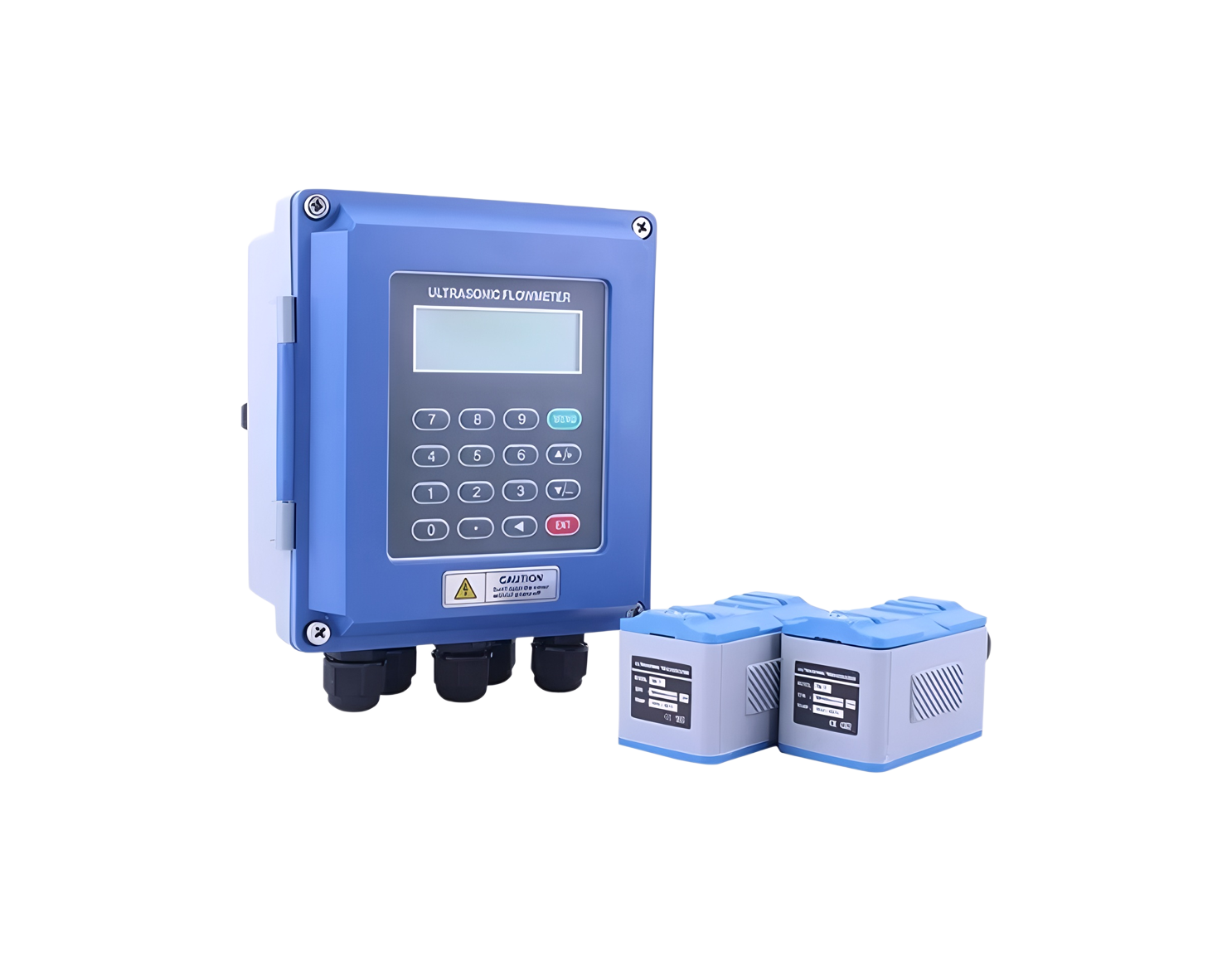

TUF-2000B Wall-Mounted Ultrasonic Flow Meter

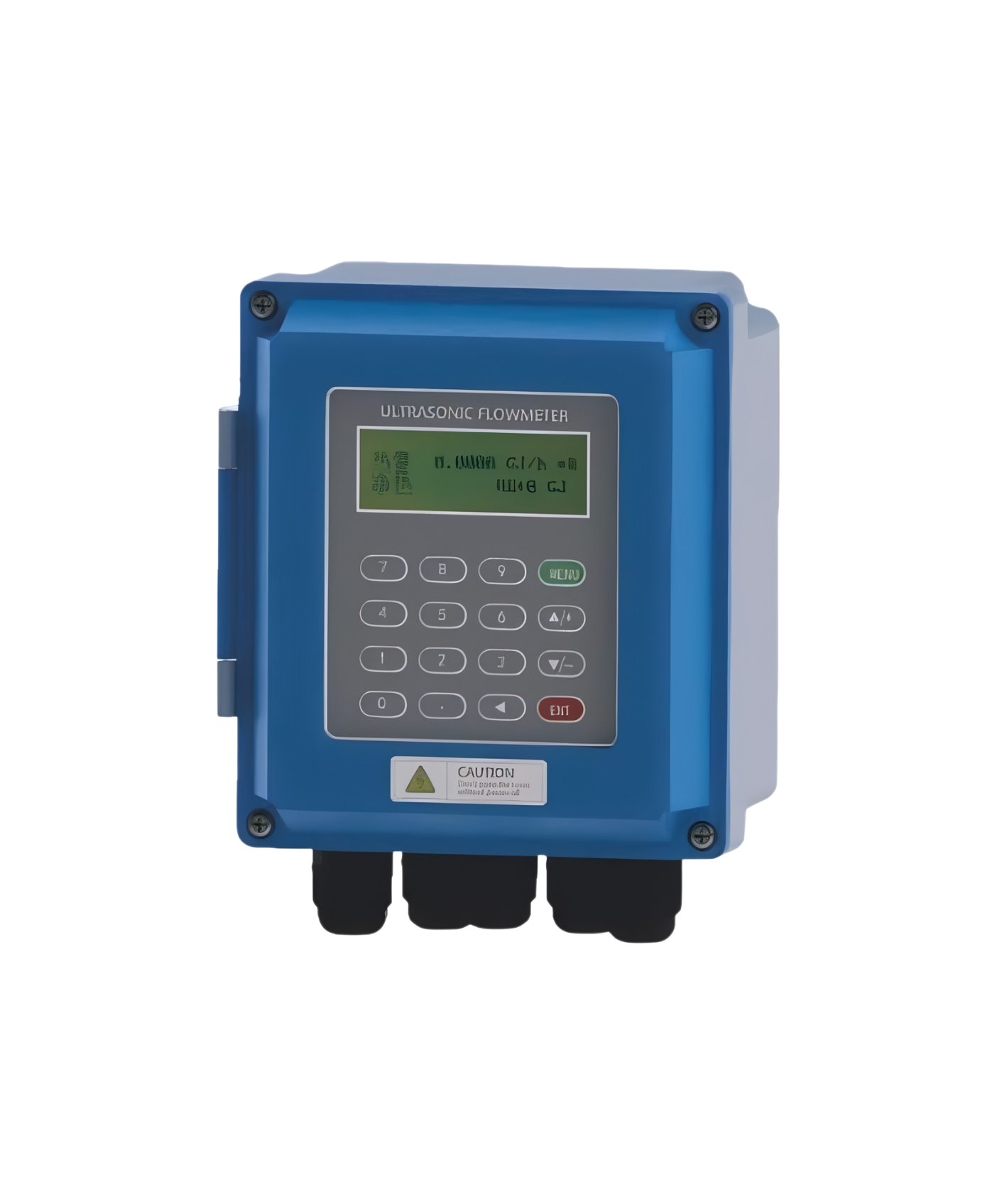

فلومتر کلمپ آن TUF-2000B برای اندازه‌گیری دبی آب و مایعات

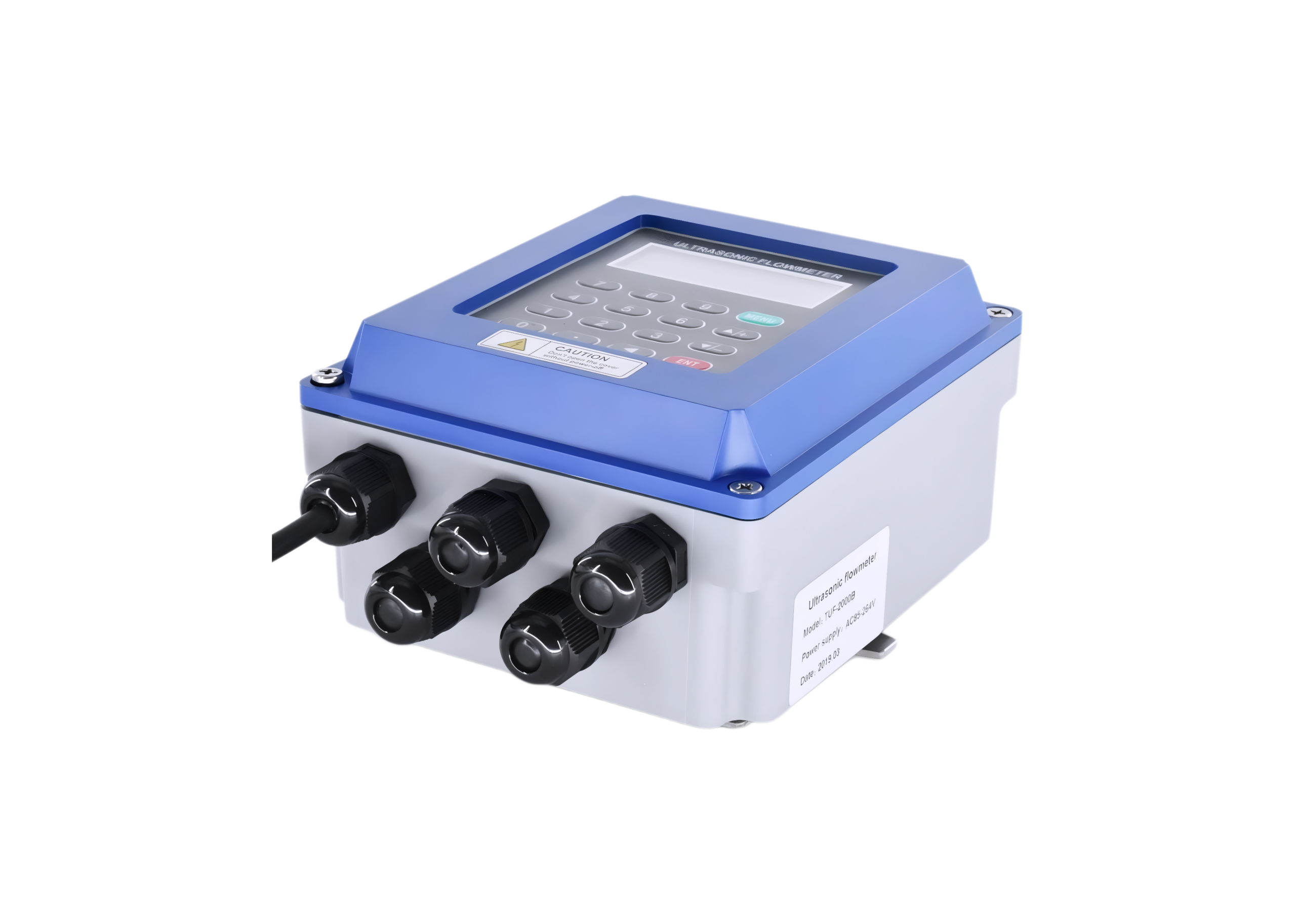

کنترلر و سنسورهای فلومتر التراسونیک TUF-2000B
فلومتر التراسونیک ثابت دیواری TUF-2000B با سنسورهای Clamp-On TUF-2000B Wall-Mounted Ultrasonic Flow Meter فلومتر کلمپ آن TUF-2000B برای اندازه‌گیری دبی آب و مایعات کنترلر و سنسورهای فلومتر التراسونیک TUF-2000B
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
TUF-2000B
برند
DATIS
SKU
TUF-2000B
MPN
TUF-2000B
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01
Transit-Time

فناوری Transit-Time

مشاهده توضیحات
Installation 02
Wall-Mounted

فلومتر ثابت و دیواری

مشاهده توضیحات
Accuracy 03
Better than ±1%

دقت بهتر از ±1%

مشاهده توضیحات
Pipe Size 04
15–6000 mm

رنج وسیع قطر لوله

مشاهده توضیحات
Output 05
4–20mA + OCT + Relay

خروجی‌های صنعتی

مشاهده توضیحات
Communication 06
RS485 / Modbus

RS485 و پروتکل Modbus

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق TUF-2000B نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور TUF-2000Bمشاوره انتخاب مدل
Why This Product

چرا فلومتر التراسونیک ثابت TUF-2000B؟

TUF-2000B یک فلومتر التراسونیک دیواری برای پایش پیوسته دبی است که بدون ایجاد تغییر مکانیکی در خط و با نصب خارجی سنسورهای Clamp-On کار می‌کند. رنج وسیع قطر لوله، خروجی 4–20mA، Relay و RS485، پشتیبانی از Modbus و قابلیت ثبت داده‌های Totalizer، این مدل را برای خطوط آب، HVAC، تأسیسات و پروژه‌های مانیتورینگ صنعتی مناسب می‌کند. برای دستیابی به اندازه‌گیری قابل اتکا، پر بودن کامل لوله، طول مستقیم مناسب و نصب صحیح ترانسدیوسرها ضروری است.

01 نصب ثابت برای پایش بلندمدت
02 نصب Clamp-On بدون برش لوله
03 خروجی 4–20mA و Relay
04 ارتباط RS485 و Modbus
05 ثبت داده‌های دوره‌ای
06 اندازه‌گیری دوطرفه جریان
DECISION FACTOR 01

نصب ثابت برای پایش بلندمدت

واحد اصلی Wall-Mounted برای نصب در یک موقعیت ثابت و اندازه‌گیری طولانی‌مدت جریان طراحی شده است.
Wall-Mounted Transit-Time Clamp-On Technology

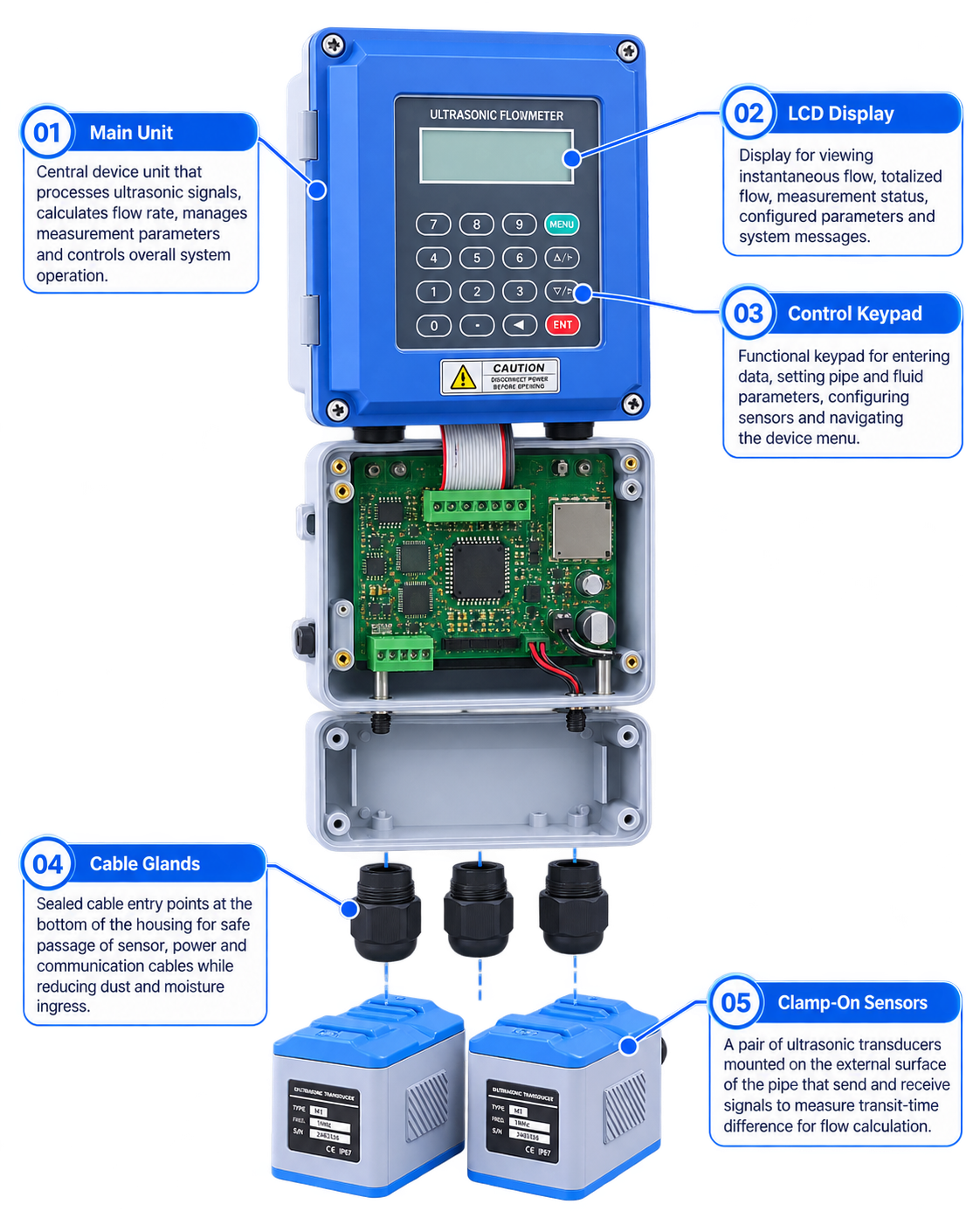

نحوه عملکرد فلومتر التراسونیک TUF-2000B

دو ترانسدیوسر Clamp-On روی سطح خارجی لوله بسته نصب می‌شوند و به‌صورت متناوب امواج التراسونیک را در جهت و خلاف جهت جریان ارسال و دریافت می‌کنند. حرکت سیال باعث ایجاد اختلاف در زمان عبور موج در دو جهت می‌شود.

TUF-2000B با تحلیل اختلاف Transit Time و پارامترهای واردشده برای لوله و سیال، سرعت متوسط جریان و دبی حجمی را محاسبه می‌کند. بسته به قطر لوله و شرایط اندازه‌گیری، ترانسدیوسرها می‌توانند با آرایش‌های V، W یا Z نصب شوند.

نصب صحیح بخش اصلی دقت اندازه‌گیری است Manual برای بخش مستقیم لوله حداقل بیش از 10D در بالادست و بیش از 5D در پایین‌دست را ذکر می‌کند؛ در بالادست پمپ نیز فاصله بیش از 30D توصیه شده است. کیفیت سطح لوله، کوپلینگ صوتی، مشخصات لاینینگ، حباب و ذرات معلق نیز باید بررسی شوند.
Transit-Time فناوری اندازه‌گیری
Wall-Mounted نوع نصب واحد اصلی
Clamp-On روش نصب ترانسدیوسر
نحوه عملکرد فلومتر التراسونیک TUF-2000B
Smart Anatomy View

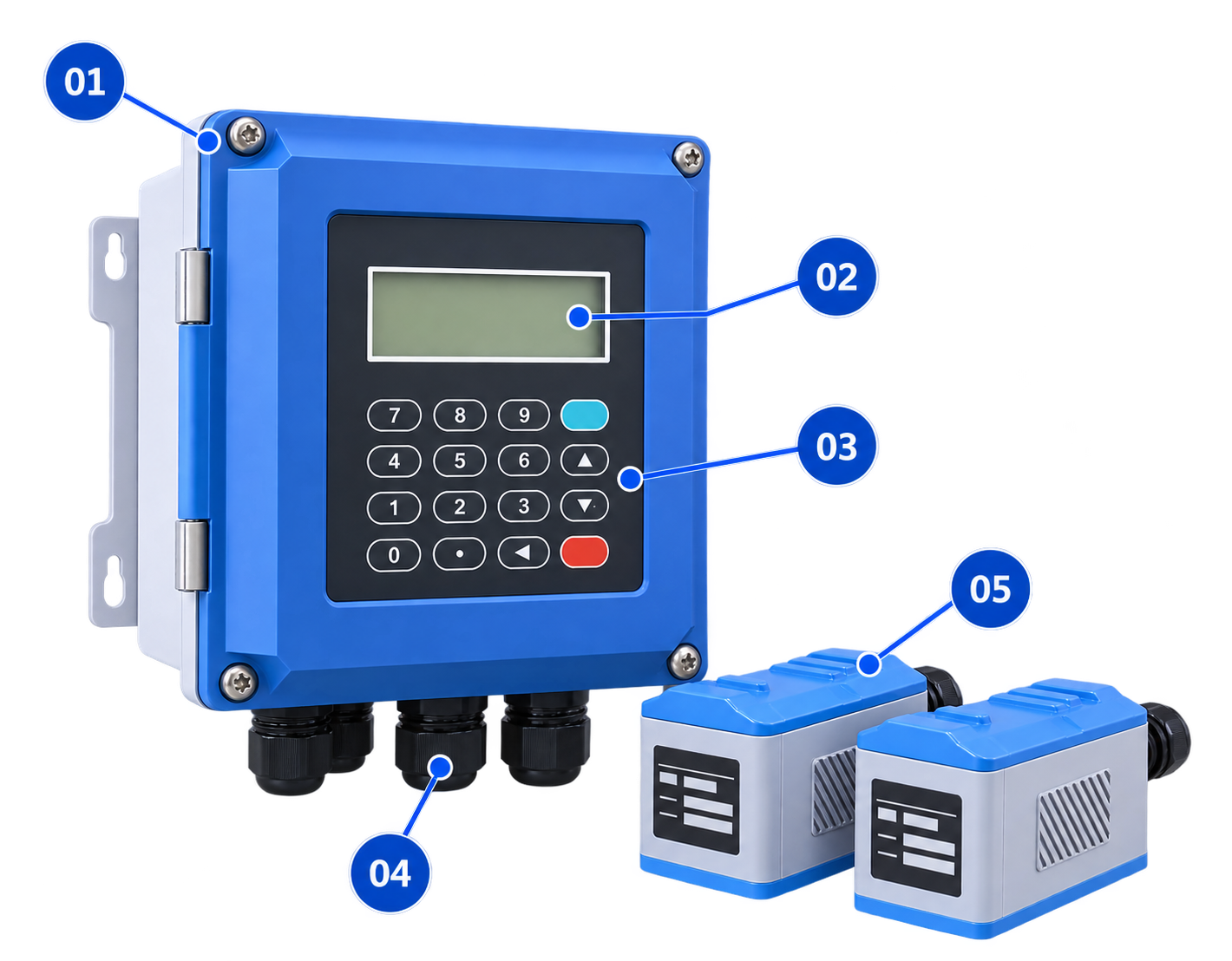

آناتومی فلومتر التراسونیک ثابت TUF-2000B

TUF-2000B شامل واحد اصلی دیواری، نمایشگر LCD با نور پس‌زمینه، صفحه‌کلید، ورودی کابل‌های سنسور، ترمینال تغذیه، خروجی‌های 4–20mA/OCT/Relay، رابط RS485 و یک جفت ترانسدیوسر Clamp-On است. نوع ترانسدیوسر بر اساس قطر و دمای خط انتخاب می‌شود.

آناتومی فلومتر التراسونیک ثابت TUF-2000B
01 / Wall-Mounted Main Unit واحد اصلی دیواری واحد پردازش مرکزی برای دریافت سیگنال ترانسدیوسرها، محاسبه دبی و Totalizer، تنظیم پارامترها و مدیریت ورودی‌ها، خروجی‌ها و ارتباطات.
02 / Backlit LCD نمایشگر LCD با نور پس‌زمینه نمایش دبی و انرژی لحظه‌ای و تجمعی، سرعت جریان، زمان و سایر پارامترهای عملیاتی دستگاه.
03 / Control Keypad صفحه‌کلید تنظیمات برای ورود مشخصات لوله و سیال، انتخاب ترانسدیوسر، تنظیم خروجی‌ها، پروتکل ارتباطی، Totalizer و پارامترهای اندازه‌گیری.
04 / I/O & Communication ترمینال‌های ورودی، خروجی و ارتباط شامل خروجی جریان 4–20mA/0–20mA، OCT، Relay، ورودی‌های آنالوگ، RS485 و ورودی PT100 سه‌سیمه در صورت سفارش گزینه مربوطه.
05 / Clamp-On Transducers ترانسدیوسرهای التراسونیک Clamp-On یک جفت سنسور خارجی برای ارسال و دریافت موج التراسونیک. مدل‌های TS-1، TM-1، TL-1 و نسخه‌های دمای بالاتر HTS-1 و HTM-1 در Manual معرفی شده‌اند.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای فلومتر التراسونیک ثابت TUF-2000B

TUF-2000B برای اندازه‌گیری و پایش بلندمدت دبی مایعات در خطوط بسته طراحی شده است. نصب غیرتهاجمی Clamp-On، خروجی‌های صنعتی و RS485/Modbus آن را برای خطوط آب، HVAC، تأسیسات، نیروگاه‌ها، صنایع فرآیندی، کشاورزی و پروژه‌های مانیتورینگ مصرف مناسب می‌کند؛ مشروط به سازگاری سیال و شرایط نصب با روش Transit-Time.

شبکه‌های آب و فاضلاب

پایش دبی آب شهری، آب صنعتی، آب دریا، پساب و فاضلاب با ذرات محدود در خطوط انتقال، توزیع، ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها.

سیستم‌های HVAC، چیلر و موتورخانه

اندازه‌گیری پیوسته جریان آب گرم، آب سرد و آب خنک‌کننده در چیلرها، برج‌های خنک‌کننده، موتورخانه‌ها و مدارهای سرمایش و گرمایش.

پایش مصرف و مانیتورینگ صنعتی

ارسال مقدار دبی و وضعیت دستگاه از طریق خروجی آنالوگ یا RS485/Modbus به تجهیزات کنترلی و سامانه‌های مانیتورینگ سازگار.

صنایع نفت، روغن و سوخت

قابل بررسی برای نفت خام، روغن روانکار، دیزل، Fuel Oil و سایر مایعاتی که شرایط انتقال موج التراسونیک و مشخصات خط برای روش Transit-Time مناسب باشد.

صنایع شیمیایی و فرآیندی

اندازه‌گیری مایعاتی مانند الکل، برخی اسیدها و قلیاها، حلال‌ها و Effluent صنعتی بدون تماس مستقیم سنسور با سیال، پس از بررسی قابلیت انتقال صوت.

صنایع غذایی و نوشیدنی

اندازه‌گیری دبی نوشیدنی‌ها و مایعات غذایی در خطوطی که روش Clamp-On و عدم تماس مستقیم ترانسدیوسر با سیال مزیت دارد؛ الزامات فرآیندی خط باید جداگانه بررسی شوند.

نیروگاه و سیستم‌های خنک‌کاری

پایش جریان آب و سیالات سازگار در خطوط خنک‌کننده، Utility و مدارهای کمکی نیروگاهی با امکان انتقال داده به سامانه کنترل.

کشاورزی و آبیاری

پایش دائم جریان در خطوط انتقال آب و شبکه‌های آبیاری بسته، بدون ایجاد افت فشار ناشی از قرارگیری سنسور در مسیر جریان.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر التراسونیک ثابت TUF-2000B

مشخصات زیر بر اساس User Manual رسمی TUF-2000B و اطلاعات خدماتی صفحه محصول داتیس تنظیم شده‌اند. نوع ترانسدیوسر، رنج دمایی، کابل، خروجی‌ها و ورودی‌های موردنیاز باید متناسب با قطر لوله، سیال، شرایط نصب و معماری کنترل پروژه انتخاب شوند.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه TUF-2000B
نوع تجهیز فلومتر التراسونیک ثابت دیواری / Wall-Mounted Ultrasonic Flow Meter
فناوری اندازه‌گیری Transit-Time Ultrasonic
نوع نصب ترانسدیوسر External Clamp-On
دقت اندازه‌گیری Better than ±1%
خطی بودن 0.5%
تکرارپذیری Better than 0.2%
دوره اندازه‌گیری 500 ms
رنج قطر لوله 15 تا 6000 mm
ترانسدیوسر TS-1 DN15–DN100
ترانسدیوسر TM-1 DN50–DN1000
ترانسدیوسر TL-1 DN300–DN6000
ترانسدیوسر HTS-1 DN15–DN100
ترانسدیوسر HTM-1 DN50–DN1000
روش‌های نصب ترانسدیوسر V / W / Z
نمایشگر LCD با نور پس‌زمینه
خروجی آنالوگ 4–20mA یا 0–20mA
خروجی OCT Frequency Output
خروجی Relay بیش از 20 منبع سیگنال
رابط ارتباطی RS485
پروتکل‌های ارتباطی Modbus ASCII / Modbus RTU / M-BUS / Fuji Extended Protocol
تنظیمات Serial 300 تا 19200 bps
ورودی آنالوگ 3 × Analog Input
ورودی دما 3-wire PT100
ثبت داده Totalizer 64 روز / 64 ماه / 5 سال
اندازه‌گیری جهت جریان Bi-directional
جنس لوله‌های قابل انتخاب Steel، Stainless Steel، Cast Iron، Cement Pipe، Copper، PVC، Aluminum، FRP
دمای سیال با سنسور استاندارد -30 تا +90 °C
دمای سیال با سنسور High-Temperature -30 تا +160 °C
دمای محیط واحد اصلی -30 تا +80 °C
دمای محیط ترانسدیوسر -40 تا +110 °C
رطوبت مجاز واحد اصلی 85 %RH
حفاظت ترانسدیوسر در آب Water-immersible؛ عمق کمتر از 3 متر
Turbidity سیال کمتر از 10000 ppm
طول مستقیم لوله Upstream >10D / Downstream >5D
کابل ترانسدیوسر 20 متر استاندارد
منبع تغذیه AC 85–264 V یا DC 8–36 V
مصرف توان کمتر از 1.5 W
نوع سیال مناسب مایعات با انتقال صوت مناسب و نسبتاً یکنواخت
نیاز به برش لوله ندارد
افت فشار اضافی ناشی از فلومتر ندارد
کاربرد اصلی پایش دائم دبی، HVAC، آب و فاضلاب، مانیتورینگ صنعتی، نیروگاه و خطوط فرآیندی
گارانتی و خدمات 18 ماه گارانتی و 5 سال خدمات پس از فروش
TECHNICAL DOWNLOADS

دانلودها و مستندات فنی

کاتالوگ، دیتاشیت، راهنمای نصب، نقشه ابعادی و فایل‌های ارتباطی محصول را از این بخش دریافت کنید.

TUF-2000B User Manual

راهنمای رسمی نصب، سیم‌بندی، تنظیم پارامترهای لوله و سیال، نصب ترانسدیوسرهای Clamp-On، خروجی‌های 4–20mA/OCT/Relay، RS485، Modbus، دیتالاگر، عیب‌یابی و نگهداری TUF-2000B.

زبان
en
دانلود فایل
FAQ

سوالات متداول

فلومتر التراسونیک TUF-2000B چیست؟

TUF-2000B یک فلومتر التراسونیک ثابت و دیواری از نوع Clamp-On است که با فناوری Transit-Time دبی مایعات را در لوله بسته و بدون برش لوله اندازه‌گیری می‌کند.

TUF-2000B پرتابل است یا برای نصب ثابت طراحی شده است؟

طبق User Manual، TUF-2000B یک Wall-Mounted Ultrasonic Flow Meter برای نصب ثابت و اندازه‌گیری بلندمدت جریان است.

آیا برای نصب TUF-2000B باید لوله بریده شود؟

خیر. ترانسدیوسرهای Clamp-On روی سطح خارجی لوله نصب می‌شوند و برای نصب سنسورها نیازی به برش یا سوراخ‌کاری لوله نیست.

TUF-2000B چه سایز لوله‌ای را پوشش می‌دهد؟

رنج کلی اعلام‌شده در Manual از 15 تا 6000 میلی‌متر است. TS-1 برای DN15–100، TM-1 برای DN50–1000 و TL-1 برای DN300–6000 معرفی شده‌اند.

دقت فلومتر TUF-2000B چقدر است؟

User Manual دقت واحد اصلی را Better than ±1%، خطی بودن را 0.5% و تکرارپذیری را Better than 0.2% اعلام می‌کند.

خروجی‌های TUF-2000B چیست؟

خروجی 4–20mA یا 0–20mA، خروجی OCT برای Frequency/Pulse، خروجی Relay و رابط سریال RS485 در Manual مستند شده‌اند.

TUF-2000B از چه پروتکل‌هایی پشتیبانی می‌کند؟

Modbus ASCII، Modbus RTU، M-BUS و Fuji Extended Protocol در Manual دستگاه ذکر شده‌اند.

آیا TUF-2000B را می‌توان به PLC یا SCADA متصل کرد؟

در صورت سازگاری سامانه مقصد، می‌توان از RS485 و Modbus یا خروجی 4–20mA برای انتقال داده به PLC، RTU یا سامانه مانیتورینگ استفاده کرد.

منبع تغذیه TUF-2000B چیست؟

Manual منبع تغذیه AC 85–264 V یا DC 8–36 V را اعلام می‌کند و مصرف توان دستگاه کمتر از 1.5 وات است.

TUF-2000B برای چه مایعاتی مناسب است؟

برای مایعات دارای انتقال صوت مناسب مانند آب، آب دریا، فاضلاب با ذرات کم، روغن‌ها، برخی مواد شیمیایی، نوشیدنی‌ها، مایعات فوق خالص و حلال‌ها قابل استفاده است. شرایط واقعی سیال باید بررسی شود.

دمای سیال قابل اندازه‌گیری با TUF-2000B چقدر است؟

Manual برای ترانسدیوسر استاندارد بازه -30 تا +90°C و برای مدل High-Temperature بازه -30 تا +160°C را ذکر می‌کند.

برای نصب TUF-2000B چه طول مستقیم لوله‌ای لازم است؟

Manual بیش از 10D در بالادست و بیش از 5D در پایین‌دست را ذکر می‌کند. در بالادست ورودی پمپ نیز فاصله بیش از 30D توصیه شده است.

آیا TUF-2000B قابلیت ثبت اطلاعات دارد؟

بله. دستگاه داده‌های Totalizer مربوط به 64 روز، 64 ماه و 5 سال اخیر و بخشی از تاریخچه وضعیت و روشن/خاموش شدن را به‌صورت داخلی ثبت می‌کند.

آیا TUF-2000B جریان دوطرفه را اندازه‌گیری می‌کند؟

بله. Manual قابلیت Bi-directional Measurement و Net Flow/Heat Measurement را برای دستگاه ذکر می‌کند.

برای انتخاب سنسور TUF-2000B چه اطلاعاتی لازم است؟

قطر خارجی و ضخامت لوله، جنس و لاینینگ، نوع و دمای سیال، شرایط جریان، محل نصب، طول کابل، نوع خروجی و تغذیه موردنیاز باید مشخص شوند.

قیمت فلومتر التراسونیک TUF-2000B به چه عواملی بستگی دارد؟

قیمت نهایی به نوع و سایز ترانسدیوسر، رنج دمایی، طول کابل، تجهیزات جانبی، ورودی و خروجی‌های موردنیاز و خدمات نصب و راه‌اندازی پروژه بستگی دارد.
