تجهیزات هواشناسی Ultrasonic Wind Speed and Direction Sensor

سنسور سرعت و جهت باد التراسونیک

سنسور التراسونیک بدون قطعات متحرک برای اندازه‌گیری هم‌زمان سرعت و جهت باد در ایستگاه‌های هواشناسی و سامانه‌های مانیتورینگ

سنسور سرعت و جهت باد التراسونیک برای اندازه‌گیری هم‌زمان سرعت و زاویه جهت باد طراحی شده است. این سنسور بدون قطعات متحرک و بر پایه اندازه‌گیری اختلاف زمان عبور امواج التراسونیک کار می‌کند. در اطلاعات فعلی محصول، رنج سرعت باد 0 تا 60 متر بر ثانیه، دقت سرعت ±0.1 متر بر ثانیه، رنج جهت 0 تا 360 درجه، دقت جهت ±2 درجه، خروجی RS485/Modbus و تغذیه 12 تا 24 ولت DC ذکر شده است. دقت نهایی به محل نصب، فاصله از موانع و جهت‌دهی صحیح سنسور وابسته است.

فناوری التراسونیکUltrasonic
رنج جهت باد0–360°
دقت جهت باد±2°
رنج سرعت باد0–60 m/s
قیمت محصول
۵۸۰٬۰۰۰٬۰۰۰ ریال
قیمت نهایی بر اساس نوع خروجی، کابل، کانکتور، تجهیزات نصب، نیاز به دیتالاگر، اتصال به ایستگاه هواشناسی، خدمات نصب، کالیبراسیون و شرایط پروژه قابل تغییر است.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه
سنسور سرعت و جهت باد التراسونیک داتیس
Ultrasonic Wind Speed and Direction Sensor
سنسور باد التراسونیک بدون قطعات متحرک با خروجی RS485 Modbus
سنسور سرعت و جهت باد التراسونیک داتیس Ultrasonic Wind Speed and Direction Sensor سنسور باد التراسونیک بدون قطعات متحرک با خروجی RS485 Modbus
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
Ultrasonic Wind Speed and Direction Sensor
برند
DATIS
SKU
DATIS-ULTRASONIC-WIND-SENSOR
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01
Ultrasonic

فناوری التراسونیک

مشاهده توضیحات
Wind Direction 02
0–360°

رنج جهت باد

مشاهده توضیحات
Direction Accuracy 03
±2°

دقت جهت باد

مشاهده توضیحات
Wind Speed 04
0–60 m/s

رنج سرعت باد

مشاهده توضیحات
Speed Accuracy 05
±0.1 m/s

دقت سرعت باد

مشاهده توضیحات
Output 06
RS485 / Modbus

خروجی دیجیتال صنعتی

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق Ultrasonic Wind Speed and Direction Sensor نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور Ultrasonic Wind Speed and Direction Sensorمشاوره انتخاب مدل
Why This Product

چرا سنسور سرعت و جهت باد التراسونیک داتیس؟

سنسور التراسونیک باد برای پروژه‌هایی مناسب است که اندازه‌گیری هم‌زمان سرعت و جهت باد با نگهداری مکانیکی کمتر اهمیت دارد. نبود قطعات متحرک، خروجی RS485/Modbus و امکان اتصال مستقیم به سامانه ثبت داده از مزیت‌های اصلی این ساختار هستند. کیفیت داده همچنان به محل نصب، فاصله از موانع، تراز و جهت‌دهی صحیح سنسور و تنظیمات ارتباطی وابسته است.

01 بدون قطعات متحرک
02 اندازه‌گیری هم‌زمان سرعت و جهت باد
03 دقت بالا در داده‌های باد
04 مناسب مانیتورینگ آنلاین
05 مصرف انرژی پایین
06 طراحی مقاوم و ضدآب
DECISION FACTOR 01

بدون قطعات متحرک

حذف پره، محور و یاتاقان باعث کاهش استهلاک، کاهش نیاز به سرویس دوره‌ای و افزایش پایداری عملکرد در شرایط محیطی سخت می‌شود.
Ultrasonic Wind Measurement Technology

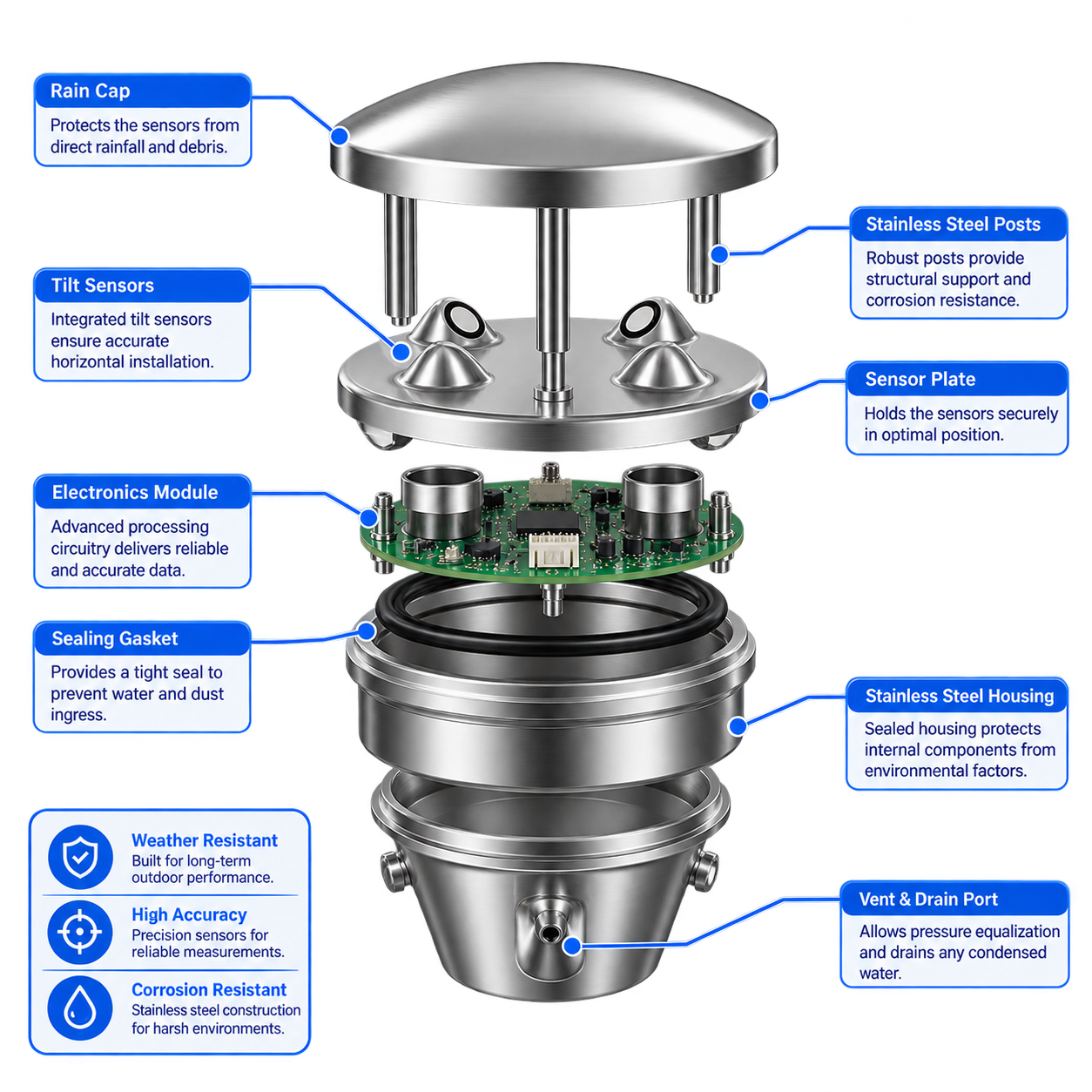

نحوه عملکرد سنسور سرعت و جهت باد التراسونیک

مبدل‌های التراسونیک زمان عبور موج صوتی را در چند مسیر اندازه‌گیری می‌کنند. جریان باد باعث تغییر زمان عبور موج در جهت‌ها و مسیرهای مختلف می‌شود.

پردازنده داخلی با تحلیل اختلاف زمان عبور، مؤلفه‌های سرعت باد را محاسبه کرده و از آن‌ها سرعت و جهت باد را به‌دست می‌آورد. داده نهایی از طریق RS485/Modbus به دیتالاگر، PLC، RTU یا ایستگاه هواشناسی منتقل می‌شود.

محل نصب مستقیماً بر داده باد اثر دارد ساختمان، دیوار، درخت، سازه دکل و سایر موانع می‌توانند جریان باد را منحرف یا آشفته کنند. برای داده قابل اتکا، محل و ارتفاع نصب باید متناسب با هدف پروژه انتخاب شوند.
0–360° رنج جهت باد
0–60 m/s رنج سرعت باد
RS485 خروجی دیجیتال
نحوه عملکرد سنسور سرعت و جهت باد التراسونیک
Smart Anatomy View

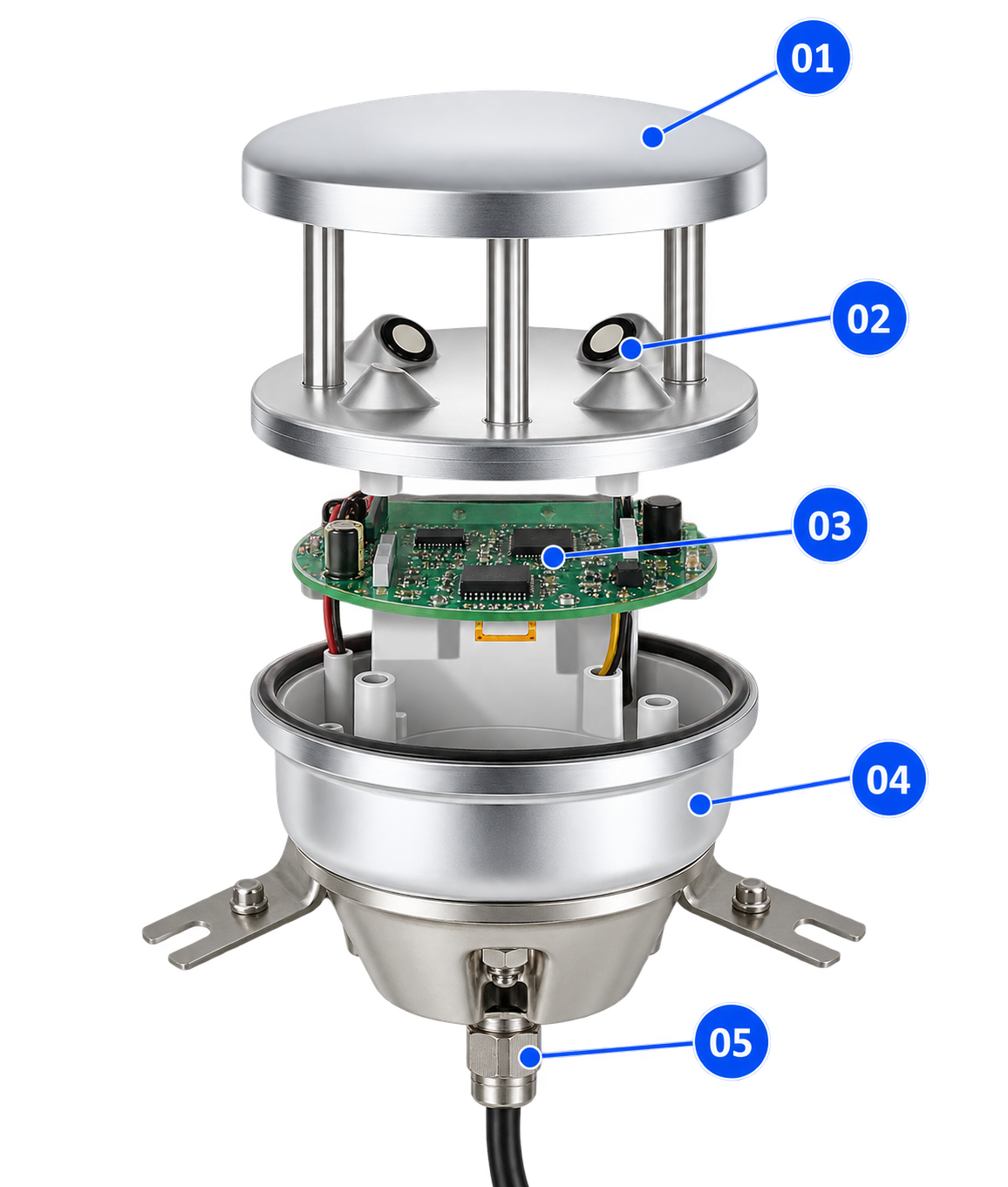

آناتومی سنسور سرعت و جهت باد التراسونیک

ساختار سنسور شامل مبدل‌های التراسونیک، واحد پردازش زمان عبور، مدار ارتباط RS485/Modbus، بدنه محافظ، پایه نصب و کانکتور تغذیه و داده است. نبود پره، محور و یاتاقان، نیاز به نگهداری مکانیکی را نسبت به سنسورهای بادی مکانیکی کاهش می‌دهد.

آناتومی سنسور سرعت و جهت باد التراسونیک
01 / Ultrasonic Transducers مبدل‌های التراسونیک مبدل‌هایی که امواج التراسونیک را در مسیرهای مختلف ارسال و دریافت می‌کنند و داده خام لازم برای محاسبه سرعت و جهت باد را فراهم می‌سازند.
02 / Processing Unit واحد پردازش داخلی بخش پردازشگر که اختلاف زمان عبور امواج را تحلیل کرده و مقادیر سرعت باد و جهت باد را به داده دیجیتال قابل ارسال تبدیل می‌کند.
03 / Weatherproof Housing بدنه مقاوم در برابر شرایط جوی بدنه محافظ برای استفاده در فضای باز؛ در فایل فعلی جنس بدنه آلومینیوم آنودایز یا پلاستیک مقاوم UV و درجه حفاظت IP65 یا بالاتر ذکر شده و باید با مدل نهایی تطبیق داده شود.
04 / Mounting Base پایه نصب پایه استاندارد برای نصب سنسور روی دکل هواشناسی، سازه صنعتی، ایستگاه پایش، برج، گلخانه یا نقاط مرتفع.
05 / Power Connector کانکتور تغذیه و ارتباط رابط الکتریکی برای تأمین تغذیه 12 تا 24 ولت DC و انتقال داده دیجیتال RS485 Modbus به سیستم مقصد.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای سنسور سرعت و جهت باد التراسونیک

این سنسور برای ایستگاه‌های هواشناسی، انرژی بادی، کشاورزی، فرودگاه‌ها، بنادر، سایت‌های صنعتی و پایش محیط‌زیست قابل استفاده است.

ایستگاه‌های هواشناسی

اندازه‌گیری لحظه‌ای سرعت و جهت باد برای تکمیل داده‌های جوی، پیش‌بینی وضعیت هوا و تحلیل شرایط اقلیمی.

نیروگاه‌های بادی

پایش دقیق سرعت و جهت باد برای ارزیابی پتانسیل انرژی، بهینه‌سازی عملکرد توربین‌ها و افزایش ایمنی بهره‌برداری.

کشاورزی هوشمند

استفاده از داده باد برای مدیریت آبیاری، سم‌پاشی، حفاظت از محصولات، تحلیل تبخیر و کنترل شرایط گلخانه یا مزرعه.

فرودگاه‌ها و بنادر

پایش باد برای افزایش ایمنی پرواز، کنترل عملیات بندری، مدیریت مسیرهای دریایی و هشدار شرایط جوی نامساعد.

صنایع نفت و گاز

پایش شرایط باد در سکوها، پالایشگاه‌ها، مناطق باز و سایت‌های صنعتی برای ایمنی عملیات و تحلیل انتشار آلاینده‌ها.

پروژه‌های عمرانی و سازه‌ای

اندازه‌گیری باد برای ایمنی جرثقیل‌ها، برج‌ها، پل‌ها، سازه‌های بلند و عملیات عمرانی حساس به باد.

پایش محیط‌زیست

ثبت سرعت و جهت باد برای مدل‌سازی انتشار آلاینده‌ها، مطالعات اقلیمی، پایش گردوغبار و تحلیل شرایط محیطی.

اتصال به SCADA و دیتالاگر

ارسال داده‌های باد از طریق RS485 Modbus به دیتالاگر، PLC، RTU، SCADA یا سامانه مانیتورینگ داتیس.

TECHNICAL SPECIFICATIONS

مشخصات فنی سنسور سرعت و جهت باد التراسونیک

مشخصات زیر از اطلاعات فعلی همین محصول استخراج شده‌اند. مدل دقیق، متریال بدنه، IP نهایی، وزن و رنج سرعت باد باید با دیتاشیت نسخه عرضه‌شده تطبیق داده شوند.

چاپ مشخصات
مشخصهمقدار
نام محصول سنسور سرعت و جهت باد التراسونیک
نوع سنسور سنسور التراسونیک سرعت و جهت باد
فناوری اندازه‌گیری Ultrasonic بدون قطعات متحرک
پارامترهای قابل اندازه‌گیری سرعت باد و جهت باد
دامنه اندازه‌گیری جهت باد 0 تا 360 درجه
دقت اندازه‌گیری جهت باد ±2 درجه
دامنه اندازه‌گیری سرعت باد 0 تا 60 متر بر ثانیه، بسته به مدل
دقت اندازه‌گیری سرعت باد ±0.1 متر بر ثانیه
جنس بدنه آلومینیوم آنودایز شده یا پلاستیک مقاوم به UV
خروجی ارتباطی دیجیتال RS485 / Modbus
درجه حفاظت IP65 یا بالاتر، مقاوم در برابر آب و گردوغبار
دامنه دمای کاری -40 تا +70 درجه سانتی‌گراد
منبع تغذیه 12 تا 24 ولت DC
زمان پاسخ‌گویی کمتر از 1 ثانیه
وزن کمتر از 500 گرم
قابلیت اتصال به دیتالاگر دارد، از طریق RS485 / Modbus
قابلیت اتصال به PLC دارد
قابلیت اتصال به SCADA دارد
قابلیت ارسال بی‌سیم در مدل پایه ندارد؛ از طریق اتصال به ماژول‌های LoRa، Wi-Fi یا GPRS به‌صورت سفارشی قابل اجرا است
نوع نصب نصب روی دکل هواشناسی، سازه صنعتی، پایه فضای باز یا ایستگاه مانیتورینگ
کاربرد اصلی ایستگاه هواشناسی، انرژی بادی، کشاورزی هوشمند، فرودگاه، بندر، نفت و گاز، پروژه‌های عمرانی و پایش محیطی
FAQ

سوالات متداول

سنسور سرعت و جهت باد التراسونیک چگونه کار می‌کند؟

با اندازه‌گیری اختلاف زمان عبور امواج التراسونیک در چند مسیر، مؤلفه‌های باد محاسبه و از آن‌ها سرعت و جهت باد استخراج می‌شود.

آیا سنسور قطعه متحرک دارد؟

خیر. اندازه‌گیری باد بدون پره، محور یا یاتاقان مکانیکی انجام می‌شود.

رنج جهت باد چقدر است؟

در اطلاعات فعلی 0 تا 360 درجه ذکر شده است.

رنج سرعت باد چقدر است؟

در اطلاعات فعلی 0 تا 60 متر بر ثانیه ذکر شده و ممکن است به مدل نهایی وابسته باشد.

دقت اندازه‌گیری چقدر است؟

در اطلاعات فعلی دقت سرعت ±0.1 متر بر ثانیه و دقت جهت ±2 درجه ذکر شده است.

خروجی سنسور چیست؟

خروجی دیجیتال RS485 با پروتکل Modbus در اطلاعات فعلی محصول ذکر شده است.

آیا به PLC و SCADA متصل می‌شود؟

بله. از طریق RS485/Modbus می‌تواند به دیتالاگر، PLC، RTU یا SCADA متصل شود.

آیا ارتباط بی‌سیم داخلی دارد؟

در فایل فعلی برای مدل پایه ارتباط بی‌سیم داخلی ذکر نشده است؛ اتصال بی‌سیم از طریق تجهیزات یا ماژول‌های خارجی باید بر اساس پروژه بررسی شود.

مهم‌ترین نکته نصب چیست؟

سنسور باید در محل باز و با فاصله مناسب از موانع جریان باد نصب، تراز و جهت‌دهی شود.

برای انتخاب مدل مناسب چه اطلاعاتی لازم است؟

رنج و دقت موردنیاز، محل و ارتفاع نصب، شرایط محیطی، نوع خروجی، دیتالاگر یا PLC مقصد، تغذیه و نیاز ارتباطی باید مشخص شوند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول
سنسور سرعت و جهت باد التراسونیک
مدل
Ultrasonic Wind Speed and Direction Sensor
فرم جامع پیش‌فاکتور
تکمیل فرم جامع
پاسخ‌گویی
پس از بررسی فنی اطلاعات پروژه
ثبت درخواست پیش‌فاکتور

برای انتخاب سنسور باد التراسونیک، شرایط نصب و رنج موردنیاز را مشخص کنید

رنج و دقت موردنیاز، ارتفاع و محل نصب، شرایط محیطی، خروجی RS485/Modbus، تجهیز مقصد، تغذیه و نیاز به ارتباط بی‌سیم باید پیش از انتخاب نهایی مشخص شوند.
