فشارسنج‌ها و ترانسمیترهای فشار GTU-550P Industrial Pressure Data Logger

فشارسنج آنلاین لاگر دار GTU-550P

دیتالاگر فشار صنعتی با ثبت محلی، GSM/GPRS، APN، پروتکل‌های IEC104، Modbus و DNP3 و قابلیت اتصال به SCADA

GTU-550P یک دیتالاگر فشار صنعتی برای اندازه‌گیری، نمایش، ثبت و ارسال داده‌های فشار در پروژه‌های زیرساختی و صنعتی است. در اطلاعات فعلی محصول، حافظه SD تا 32GB، ارتباط GSM/GPRS و APN، پروتکل‌های IEC104، Modbus TCP و DNP3، ارتباط RS485/Modbus RTU، دو ورودی آنالوگ، دو ورودی دیجیتال، خروجی 4–20mA و رله، نمایشگر LCD رنگی 2.4 اینچ، تغذیه 9 تا 36VDC و درجه حفاظت IP68 ذکر شده‌اند. رنج و دقت فشار باید بر اساس سنسور و پیکربندی نهایی پروژه مشخص شوند.

دیتالاگر فشار صنعتیPressure Data Logger
ارتباط از راه دورGSM / GPRS / APN
پروتکل‌های صنعتیIEC104 / Modbus / DNP3
حافظه SDSD up to 32GB
استعلام قیمت
استعلام قیمت
در فایل فعلی بین قیمت اصلی 385,500,000 ریال و عدد 38,500,000 ریال در جدول/Schema قبلی تناقض وجود دارد. برای جلوگیری از انتشار قیمت اشتباه، مبلغ عددی حذف شده و قیمت باید توسط واحد فروش تأیید شود.
دریافت مشاوره فنی استعلام قیمت
۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه
دیتالاگر فشار صنعتی GTU-550P داتیس
GTU-550P Industrial Pressure Data Logger
GTU-550P Pressure Monitoring and SCADA Data Logger
نمای دیتالاگر فشار صنعتی GTU-550P
دیتالاگر فشار صنعتی GTU-550P داتیس GTU-550P Industrial Pressure Data Logger GTU-550P Pressure Monitoring and SCADA Data Logger نمای دیتالاگر فشار صنعتی GTU-550P
PRODUCT IDENTITY

مشخصات هویتی محصول

مدل
GTU-550P
برند
DATIS
تولیدکننده
نواندیشان صنعت الکترونیک داتیس
کشور سازنده
IR
SKU
GTU-550P
MPN
GTU-550P
KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Device Type 01
Pressure Data Logger

دیتالاگر فشار صنعتی

مشاهده توضیحات
Communication 02
GSM / GPRS / APN

ارتباط از راه دور

مشاهده توضیحات
Protocols 03
IEC104 / Modbus / DNP3

پروتکل‌های صنعتی

مشاهده توضیحات
Storage 04
SD up to 32GB

حافظه SD

مشاهده توضیحات
I/O 05
2AI / 2DI / 4-20mA / Relay

ورودی و خروجی صنعتی

مشاهده توضیحات
Protection 06
IP68

درجه حفاظت

مشاهده توضیحات
ENGINEERING REVIEW

برای انتخاب دقیق GTU-550P نیاز به بررسی پروژه دارید؟

مشخصات فرآیند، شرایط نصب، محدوده اندازه‌گیری و خروجی مورد نیاز را ارسال کنید تا مدل و کانفیگ مناسب بررسی شود.

دریافت پیش‌فاکتور GTU-550Pمشاوره انتخاب مدل
Why This Product

چرا فشارسنج صنعتی GTU-550P؟

GTU-550P برای پروژه‌هایی طراحی شده است که صرفاً نمایش لحظه‌ای فشار کافی نیست و ثبت تاریخچه، ارسال آنلاین، اتصال به SCADA و تحلیل روند فشار موردنیاز است. ترکیب دیتالاگر، حافظه SD، GSM/GPRS، APN، پروتکل‌های صنعتی و I/O امکان استفاده از دستگاه را در شبکه‌های آب، ایستگاه‌های پمپاژ و پروژه‌های زیرساختی فراهم می‌کند. رنج، دقت و اتصال فرآیندی باید بر اساس سنسور فشار انتخاب‌شده نهایی شوند.

01 اندازه‌گیری و ثبت مداوم فشار
02 مانیتورینگ آنلاین فشار
03 اتصال به SCADA و PLC
04 کمک به تحلیل افت فشار و نوسانات شبکه
05 طراحی مقاوم IP68
06 تولید داخلی و پشتیبانی فنی
DECISION FACTOR 01

اندازه‌گیری و ثبت مداوم فشار

دستگاه فشار را به‌صورت مداوم اندازه‌گیری کرده و امکان ذخیره‌سازی داده‌ها را برای تحلیل‌های فنی و گزارش‌گیری فراهم می‌کند.
Industrial Pressure Monitoring & Data Logging

نحوه عملکرد فشارسنج صنعتی GTU-550P

GTU-550P سیگنال سنسور فشار را دریافت کرده و مقدار فشار را برای نمایش و ثبت پردازش می‌کند. رنج، دقت و نوع اتصال فرآیندی تابع سنسور فشار انتخاب‌شده هستند.

داده‌ها در حافظه SD ذخیره می‌شوند و می‌توانند از طریق GSM/GPRS و APN یا رابط‌های صنعتی Modbus TCP، IEC104، DNP3 و RS485/Modbus RTU به PLC، RTU یا SCADA منتقل شوند. خروجی 4–20mA و Relay نیز برای مانیتورینگ یا منطق کنترلی پروژه قابل استفاده‌اند.

رنج و دقت فشار وابسته به سنسور انتخابی است فایل فعلی عدد مشخصی برای رنج فشار، دقت اندازه‌گیری، Overpressure یا نوع اتصال فرآیندی ارائه نمی‌کند؛ این موارد باید برای سنسور و پیکربندی نهایی پروژه تأیید شوند.
32GB حداکثر حافظه SD اعلام‌شده
IP68 درجه حفاظت
9–36 VDC تغذیه

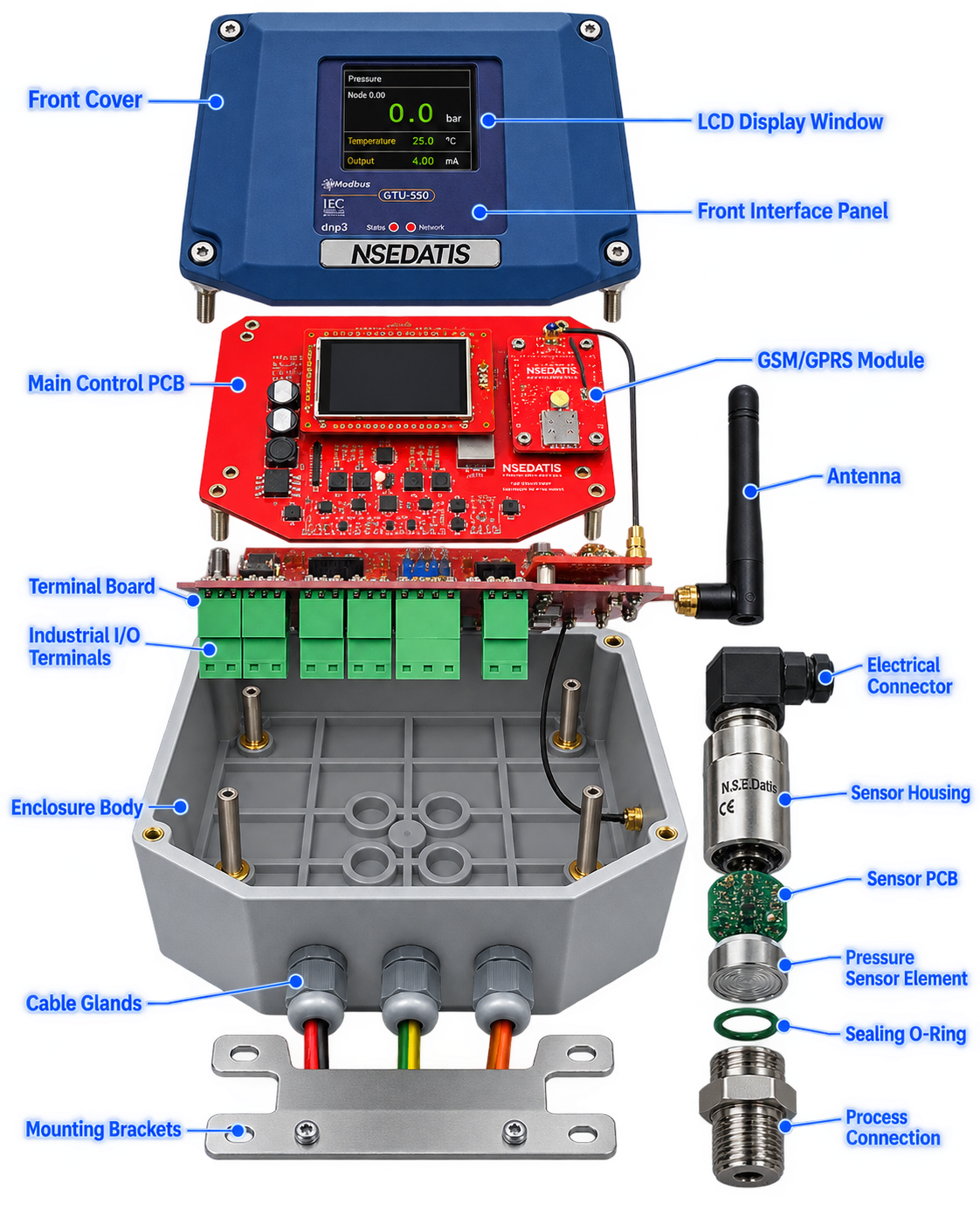

نحوه عملکرد فشارسنج صنعتی GTU-550P
Smart Anatomy View

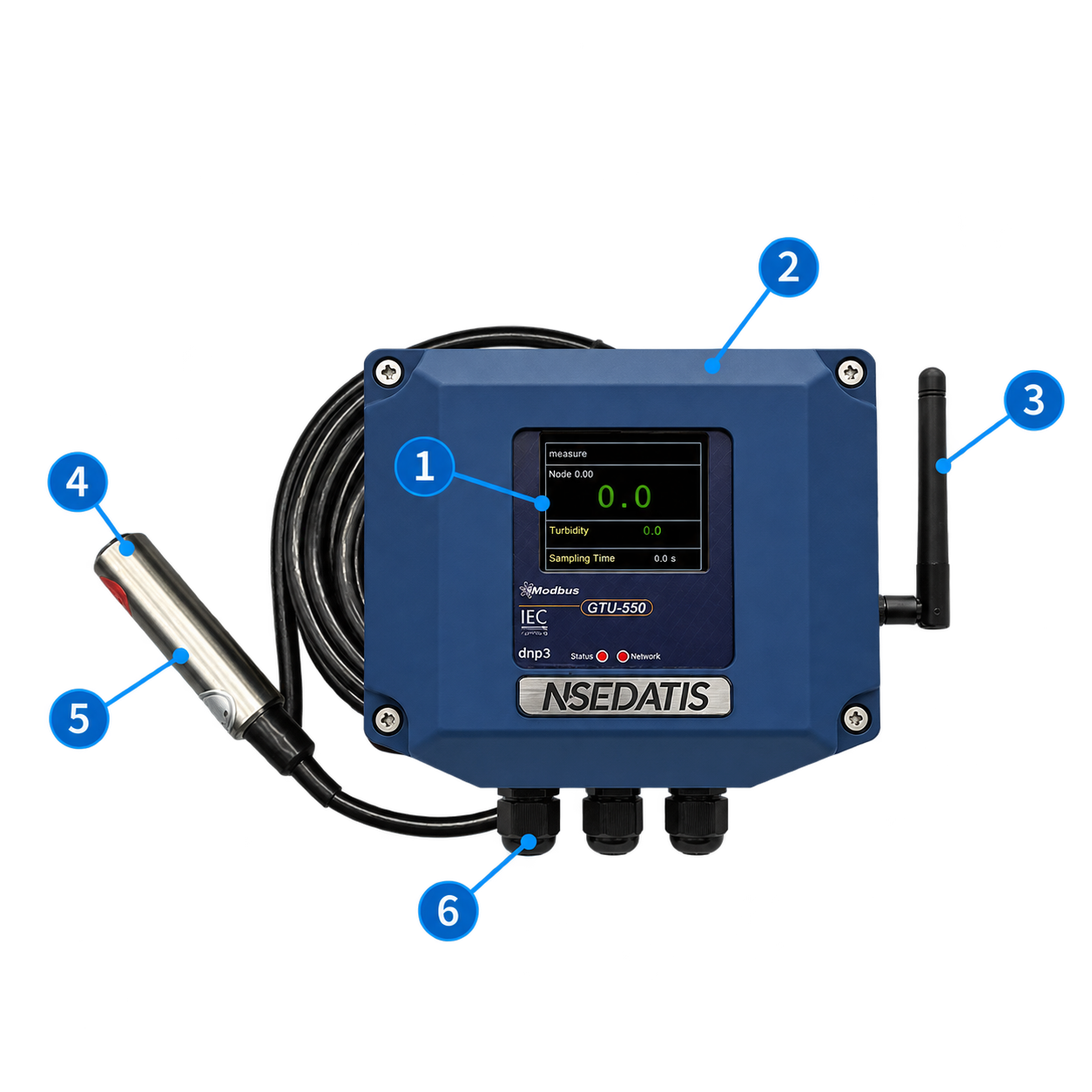

آناتومی فشارسنج صنعتی GTU-550P

GTU-550P از سنسور فشار، واحد پردازش و دیتالاگر، نمایشگر LCD، حافظه SD، ماژول GSM/GPRS، ورودی‌های آنالوگ و دیجیتال، خروجی 4–20mA و Relay، رابط RS485 و بدنه IP68 تشکیل می‌شود.

آناتومی فشارسنج صنعتی GTU-550P
01 / LCD Display نمایشگر LCD نمایشگر دستگاه برای مشاهده مقدار سطح، وضعیت اندازه‌گیری، پارامترهای تنظیم‌شده و اطلاعات بهره‌برداری سیستم.
02 / Front Cover درب جلویی دستگاه بخش محافظ جلویی دستگاه که از نمایشگر و تجهیزات الکترونیکی داخلی در برابر گردوغبار، رطوبت و شرایط محیطی محافظت می‌کند.
03 / GSM/GPRS Antenna آنتن GSM/GPRS آنتن ارتباط بی‌سیم دستگاه برای ارسال داده‌های اندازه‌گیری و برقراری ارتباط با شبکه GSM/GPRS و سامانه مانیتورینگ.
04 / Hydrostatic Level Sensor سنسور سطح‌سنج هیدرواستاتیک سنسور غوطه‌ور که با اندازه‌گیری فشار هیدرواستاتیک ستون سیال، مقدار سطح مایع را محاسبه و سیگنال اندازه‌گیری را به واحد اصلی ارسال می‌کند.
05 / Pressure Sensing Element المان حسگر فشار بخش حساس سنسور که فشار ناشی از ستون مایع را دریافت کرده و آن را به سیگنال الکتریکی متناسب با سطح سیال تبدیل می‌کند.
06 / Cable Glands گلندهای ورودی کابل ورودی‌های آب‌بندی‌شده کابل برای عبور ایمن کابل‌های تغذیه، سنسور و ارتباطات و جلوگیری از نفوذ رطوبت و گردوغبار به داخل محفظه.
PRODUCT FIT

کاربرد و ارزیابی مهندسی محصول

کاربردهای مناسب، مزایا و محدودیت‌های محصول را در یک بخش متمرکز بررسی کنید.

APPLICATIONSکاربردهای محصولENGINEERING REVIEWمزایا و محدودیت‌ها
APPLICATIONS

کاربردهای فشارسنج صنعتی GTU-550P

GTU-550P برای پروژه‌هایی مناسب است که اندازه‌گیری فشار، ثبت داده، ارسال از راه دور و اتصال به سامانه‌های کنترل اهمیت دارد. کاربردهای اصلی شامل شبکه‌های آب و فاضلاب، ایستگاه‌های پمپاژ، خطوط انتقال، مانیتورینگ صنعتی و SCADA هستند.

شبکه‌های آب و فاضلاب

پایش فشار در خطوط انتقال، شبکه‌های توزیع، حوضچه‌ها، مخازن، نقاط حساس و نواحی مدیریت فشار.

ایستگاه‌های پمپاژ

اندازه‌گیری و ثبت فشار در ورودی و خروجی پمپ‌ها برای تحلیل عملکرد، تشخیص افت فشار و بررسی وضعیت بهره‌برداری.

تحلیل افت فشار و نوسانات شبکه

ثبت تغییرات فشار برای تحلیل افت فشار و نوسانات شبکه؛ استنتاج نشتی نیازمند روش تحلیلی و داده‌های مکمل پروژه است.

صنایع نفت، گاز و پتروشیمی

قابل بررسی برای پایش فشار در کاربردهای صنعتی، مشروط به سازگاری سنسور، اتصال فرآیندی، فشار و دما و تأیید الزامات محیط خطرناک در صورت نیاز.

سیستم‌های SCADA و اتوماسیون

اتصال به SCADA، PLC و RTU از طریق پروتکل‌های IEC104، Modbus، DNP3 و RS485 Modbus RTU.

کنترل فشار خطوط انتقال

اندازه‌گیری فشار در خطوط انتقال آب، سیالات صنعتی و شبکه‌های زیرساختی برای تحلیل پایداری و کنترل بهره‌برداری.

پایش فشار در صنایع فرآیندی

استفاده در واحدهای تولیدی، فرآیندی و صنعتی برای ثبت و مانیتورینگ فشار تجهیزات و خطوط عملیاتی.

مانیتورینگ آنلاین پروژه‌های صنعتی

ارسال داده‌ها به سامانه مانیتورینگ برای مشاهده لحظه‌ای، گزارش‌گیری، آرشیو اطلاعات و تحلیل عملکرد سیستم.

TECHNICAL SPECIFICATIONS

مشخصات فنی فشارسنج صنعتی GTU-550P

مشخصات زیر از اطلاعات فعلی GTU-550P استخراج شده‌اند. رنج فشار، دقت، Overpressure، نوع سنسور، جنس قطعات در تماس با سیال و اتصال فرآیندی در فایل فعلی مشخص نشده‌اند و باید برای پیکربندی نهایی پروژه از دیتاشیت یا سفارش فنی تکمیل شوند.

چاپ مشخصات
مشخصهمقدار
مدل دستگاه GTU-550P
نام محصول فشارسنج صنعتی GTU-550P
نوع دستگاه دیتالاگر فشار صنعتی
نوع کاربری اندازه‌گیری، ثبت، نمایش و ارسال اطلاعات فشار
نوع سنسور قابل پشتیبانی سنسور فشار متناسب با رنج و شرایط پروژه
ارتباط بی‌سیم APN / GSM / GPRS
پروتکل‌ها IEC104 / Modbus TCP / DNP3
ارتباط سیمی RS485 Modbus RTU
ورودی‌ها 2 ورودی آنالوگ و 2 ورودی دیجیتال
خروجی‌ها 4-20mA / Relay Output
حافظه داخلی SD Card تا 32GB
نمایشگر LCD رنگی 2.4 اینچ
منبع تغذیه 9 تا 36 ولت DC
درجه حفاظت IP68
قابلیت اتصال به SCADA دارد، از طریق IEC104، Modbus، DNP3 و ارتباطات صنعتی
قابلیت اتصال به PLC دارد، از طریق RS485 Modbus RTU، 4-20mA و خروجی‌های صنعتی
قابلیت اتصال به RTU دارد
قابلیت مانیتورینگ آنلاین دارد، از طریق GSM/GPRS و APN
قابلیت ثبت اطلاعات دارد، با دیتالاگر داخلی و حافظه SD
کاربرد اصلی پایش و ثبت فشار شبکه آب، ایستگاه‌های پمپاژ، خطوط انتقال، مانیتورینگ صنعتی و SCADA
رنج اندازه‌گیری فشار وابسته به سنسور انتخابی
دقت اندازه‌گیری فشار وابسته به سنسور و کالیبراسیون
اتصال فرآیندی وابسته به سنسور و سفارش
FAQ

سوالات متداول

GTU-550P چه نوع تجهیزی است؟

یک دیتالاگر فشار صنعتی برای اندازه‌گیری، نمایش، ثبت و ارسال داده‌های فشار است.

آیا GTU-550P دیتالاگر داخلی دارد؟

بله. در اطلاعات فعلی حافظه SD تا 32GB برای ذخیره‌سازی داده‌ها ذکر شده است.

آیا امکان ارسال اطلاعات از راه دور وجود دارد؟

بله. GSM/GPRS و APN در اطلاعات فعلی برای ارسال داده به سرور یا سامانه مانیتورینگ ذکر شده‌اند.

GTU-550P از چه پروتکل‌هایی پشتیبانی می‌کند؟

IEC104، Modbus TCP، DNP3 و RS485/Modbus RTU در اطلاعات فعلی ذکر شده‌اند.

چه ورودی‌ها و خروجی‌هایی دارد؟

دو ورودی آنالوگ، دو ورودی دیجیتال، خروجی 4–20mA، خروجی Relay و RS485 در اطلاعات فعلی ذکر شده‌اند.

منبع تغذیه و درجه حفاظت چیست؟

در فایل فعلی تغذیه 9 تا 36VDC و درجه حفاظت IP68 ذکر شده‌اند.

رنج فشار GTU-550P چقدر است؟

فایل فعلی رنج عددی مشخصی ارائه نمی‌کند؛ رنج باید متناسب با سنسور و فشار واقعی پروژه انتخاب شود.

دقت اندازه‌گیری فشار چقدر است؟

عدد مشخصی در فایل فعلی ارائه نشده است و به سنسور، رنج انتخابی و کالیبراسیون وابسته است.

آیا برای نشتی‌یابی قابل استفاده است؟

ثبت روند فشار می‌تواند به تحلیل افت فشار و نوسانات شبکه کمک کند، اما تشخیص قطعی نشتی به روش تحلیل و داده‌های تکمیلی پروژه وابسته است.

برای انتخاب GTU-550P چه اطلاعاتی لازم است؟

حداقل و حداکثر فشار، نوع سیال، اتصال فرآیندی، شرایط نصب، نوع ارتباط، پروتکل موردنیاز، کیفیت پوشش شبکه و الزامات کالیبراسیون باید مشخص شوند.

DOCUMENT CONTROLاطلاعات و بازبینی فنیاطلاعات مستندات، استانداردها، بازبین و نسخه فنی محصول.
TECHNICAL AUTHORITY

اطلاعات و بازبینی فنی

اطلاعات مرجع برای بررسی مستندات، استانداردها و اعتبار فنی محصول.

کشور سازنده
IR
PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول
فشارسنج آنلاین لاگر دار GTU-550P
مدل
GTU-550P
فرم جامع پیش‌فاکتور
تکمیل فرم جامع
پاسخ‌گویی
پس از بررسی فنی اطلاعات پروژه
ثبت درخواست پیش‌فاکتور

برای انتخاب پیکربندی GTU-550P مشخصات فشار و ارتباط پروژه را اعلام کنید

حداقل و حداکثر فشار، نوع سیال، اتصال فرآیندی، محل نصب، نیاز به GSM/GPRS یا APN، پروتکل SCADA/PLC، خروجی‌های موردنیاز و الزامات کالیبراسیون باید پیش از سفارش نهایی شوند.
