SIARGO MF5700 Series Gas Mass Flow Meter

فلومتر جرمی گاز SIARGO سری MF5700

فلومتر جرمی گاز با فناوری MEMS حرارتی، رنج تا 500 SLPM، تغذیه باتری و ارتباط RS485 Modbus

سری MF5700 شرکت SIARGO برای اندازه‌گیری مستقیم جریان جرمی گازهای غیرخورنده طراحی شده است. این خانواده با حسگر MEMS حرارتی، نمایشگر LCD، تغذیه با چهار باتری AA یا 5 تا 24 ولت DC، رابط RS485 Modbus و گزینه‌های ارتباط بی‌سیم عرضه می‌شود. مدل‌های MF5706، MF5708، MF5712 و MF5719 به‌ترتیب رنج‌های تا 20، 100، 250 و 500 SLPM را پوشش می‌دهند.

اندازه‌گیری جرمی MEMSMEMS Thermal

رنج تا 500 SLPM0–500 SLPM

Rangeability برابر 80:180:1

تغذیه باتری و DC4×AA / 5–24 VDC

نیازمند استعلام قیمت

استعلام قیمت

دریافت مشاوره فنی استعلام قیمت

۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

فلومتر جرمی گاز SIARGO سری MF5700 با نمایشگر LCD

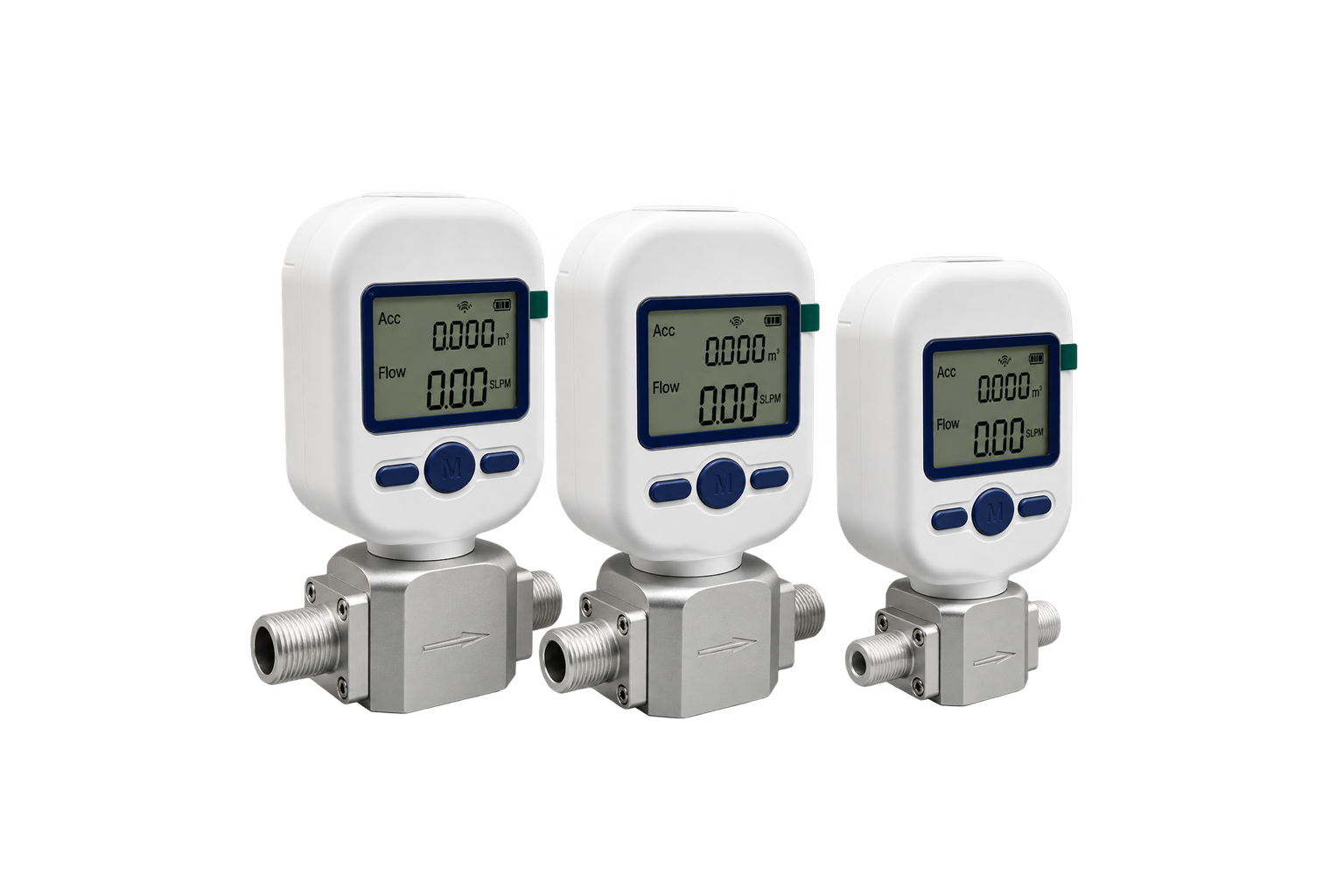

فلومتر گاز SIARGO MF5700 با حسگر MEMS حرارتی

PRODUCT IDENTITY

مشخصات هویتی محصول

مدل: MF5700 Series
برند: SIARGO
تولیدکننده: Siargo Ltd.
نوع تجهیز: Gas Mass Flow Meter
سری محصول: MF5700
SKU: DATIS-MF5700

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Technology 01

MEMS Thermal

اندازه‌گیری جرمی MEMS

مشاهده توضیحات

جزئیات مشخصه 01

اندازه‌گیری مستقیم جریان جرمی

حسگر MEMS حرارتی SIARGO جریان جرمی گاز را مستقیماً اندازه‌گیری می‌کند و برای کاربری‌های عمومی اندازه‌گیری و پایش گاز طراحی شده است.

بازگشت

Flow Range 02

0–500

رنج تا 500 SLPM

مشاهده توضیحات

جزئیات مشخصه 02

چهار سایز اصلی

مدل‌های MF5706، MF5708، MF5712 و MF5719 به‌ترتیب تا 20، 100، 250 و 500 SLPM را پوشش می‌دهند.

بازگشت

Rangeability 03

80:1

Rangeability برابر 80:1

مشاهده توضیحات

جزئیات مشخصه 03

پوشش گسترده جریان

استفاده از چند المان حسگر یکپارچه، نسبت اندازه‌گیری 80:1 را در سری MF5700 فراهم می‌کند.

بازگشت

Power 04

4×AA / 5–24 VDC

تغذیه باتری و DC

مشاهده توضیحات

جزئیات مشخصه 04

مناسب کاربری ثابت و پرتابل

دستگاه با چهار باتری AA یا منبع خارجی 5 تا 24 ولت DC کار می‌کند.

بازگشت

Communication 05

RS485 Modbus

ارتباط RS485 Modbus

مشاهده توضیحات

جزئیات مشخصه 05

اتصال مستقیم به سیستم مانیتورینگ

رابط RS485 Modbus برای انتقال داده به PLC، دیتالاگر و سامانه‌های مانیتورینگ در دسترس است.

بازگشت

Wireless 06

IoT Options

گزینه‌های ارتباط بی‌سیم

مشاهده توضیحات

جزئیات مشخصه 06

LoRa، Wi-Fi، NB-IoT و Bluetooth

بسته به کد سفارش، ارتباط‌های LoRa، Wi-Fi، NB-IoT، Bluetooth LE و CAT-M قابل انتخاب هستند.

بازگشت

Why This Product

چرا فلومتر جرمی گاز SIARGO MF5700؟

MF5700 یک فلومتر جرمی گاز کم‌مصرف برای اندازه‌گیری عمومی، ابزار دقیق و کاربردهای پرتابل است. ترکیب حسگر MEMS حرارتی، افت فشار پایین، تغذیه باتری، نمایشگر محلی، RS485 Modbus و گزینه‌های IoT امکان استفاده از این سری را در طیف متنوعی از سامانه‌های اندازه‌گیری و پایش گاز فراهم می‌کند.

01 اندازه‌گیری مستقیم جریان جرمی

02 پوشش رنج تا 500 SLPM

03 تغذیه پرتابل با باتری

04 ارتباط دیجیتال صنعتی

05 قابلیت ارتباط IoT

06 اتصالات و پیکربندی قابل انتخاب

DECISION FACTOR 01

اندازه‌گیری مستقیم جریان جرمی

فناوری MEMS حرارتی، جریان جرمی گاز را مستقیماً اندازه‌گیری می‌کند و نیاز به تبدیل حجمی مستقل برای نمایش جریان استاندارد را کاهش می‌دهد.

MEMS Thermal Mass Flow

نحوه عملکرد فلومتر جرمی گاز MF5700

در حسگر MEMS حرارتی MF5700 یک میدان حرارتی پایدار روی ساختار میکروماشین‌کاری‌شده حسگر ایجاد می‌شود. عبور گاز، توزیع حرارتی اطراف المان‌های حسگر را تغییر می‌دهد و مقدار این تغییر با جرم و سرعت عبور گاز ارتباط دارد.

مدار اندازه‌گیری تغییرات حرارتی را دریافت، تقویت و خطی‌سازی کرده و جریان جرمی لحظه‌ای را محاسبه می‌کند. نمایشگر LCD جریان لحظه‌ای و مقدار تجمعی را نمایش می‌دهد و داده‌ها از طریق RS485 Modbus یا رابط ارتباطی انتخاب‌شده قابل انتقال هستند.

کالیبراسیون بر اساس گاز انتخابی کد سفارش MF5700 نوع گاز را مشخص می‌کند. Air، CO₂، N₂، O₂ و Ar در ساختار انتخاب محصول تعریف شده‌اند و برای سایر گازها باید پیکربندی مناسب از سازنده انتخاب شود.

Smart Anatomy View

اجزای اصلی فلومتر جرمی گاز MF5700

ساختار MF5700 از هد نمایشگر و کلیدهای تنظیم، حسگر MEMS حرارتی، مسیر عبور گاز، بخش تغذیه، رابط داده و اتصالات فرآیندی تشکیل شده است.

01 / LCD Display نمایشگر LCD نمایش جریان لحظه‌ای، مقدار تجمعی، وضعیت باتری و اطلاعات تنظیمات.

02 / Menu Keys کلیدهای تنظیم سه کلید روی پنل برای دسترسی به تنظیمات و عملکردهای قابل برنامه‌ریزی.

03 / MEMS Sensor حسگر MEMS حرارتی المان اندازه‌گیری اصلی برای تشخیص تغییرات انتقال حرارت و محاسبه جریان جرمی.

04 / Flow Channel مسیر عبور گاز کانال داخلی اندازه‌گیری با جهت جریان مشخص‌شده توسط فلش روی بدنه.

05 / Power & Data تغذیه و رابط داده تغذیه از چهار باتری AA یا 5 تا 24 ولت DC و رابط USB Type-C برای برق و ارتباط داده.

06 / Process Connection اتصالات فرآیندی اتصالات BSPP یا NPT متناسب با مدل؛ امکان اتصال سفارشی نیز وجود دارد.

TECHNICAL SPECIFICATIONS

مشخصات فنی فلومتر جرمی گاز SIARGO MF5700

سری MF5700 در چند سایز و رنج عرضه می‌شود. مشخصات مدل، گاز، اتصال و نوع ارتباط بر اساس کد سفارش انتخاب می‌شوند.

چاپ مشخصات

مشخصه	مقدار
برند	SIARGO
سازنده	Siargo Ltd.
سری محصول	MF5700 Series
نوع تجهیز	Gas Mass Flow Meter
فناوری اندازه‌گیری	MEMS Thermal Mass Flow
Rangeability	80:1
دقت	±(2.0% of reading + 0.5% FS)
تکرارپذیری	0.5 %
زمان پاسخ	< 2.0 s
دمای کاری	-10 تا +55 °C
دمای نگهداری	-20 تا +70 °C
حداکثر فشار کاری	0.8 MPa
رطوبت محیط	<95 %RH
تغذیه	4×AA (LR6) / 5–24 VDC
رابط برق و داده	USB Type-C
خروجی دیجیتال	RS485 Modbus
گزینه‌های بی‌سیم	LoRa / Wi-Fi / NB-IoT / Bluetooth LE / CAT-M
نمایشگر	LCD
رزولوشن نمایش جریان	0.01 L/min
رزولوشن Totalizer	1 L
گازهای تعریف‌شده در کد سفارش	Air / CO₂ / N₂ / O₂ / Ar
سازگاری سیال	Non-corrosive gases
شرایط کالیبراسیون مرجع	Air @ 20°C, 101.325 kPa absolute
درجه حفاظت	IP50
مسیر مستقیم پیشنهادی	≥10DN upstream / ≥5DN downstream
استاندارد EMC درج‌شده در User Manual	EN 61326-1 / EN 61326-2 / EN 61326-3
MF5706	0–20 SLPM / DN6 / 1/4 in
MF5708	0–100 SLPM / DN8 / 3/8 in
MF5712	0–250 SLPM / DN12 / 1/2 in
MF5719	0–500 SLPM / DN19 / 3/4 in
نسخه‌های دارای شیر ON/OFF	MF5706V / MF5708V / MF5712V

نمایش همه مشخصات

FAQ

سوالات متداول

فلومتر SIARGO MF5700 چه نوع فلومتری است؟

MF5700 یک فلومتر جرمی گاز با فناوری MEMS حرارتی است که جریان جرمی گازهای غیرخورنده را مستقیماً اندازه‌گیری می‌کند.

مدل‌های اصلی سری MF5700 چه رنجی دارند؟

MF5706 تا 20 SLPM، MF5708 تا 100 SLPM، MF5712 تا 250 SLPM و MF5719 تا 500 SLPM را پوشش می‌دهند.

دقت اندازه‌گیری MF5700 چقدر است؟

دقت سری MF5700 در مشخصات سازنده به‌صورت ±(2.0% of reading + 0.5% FS) اعلام شده است.

آیا MF5700 با باتری کار می‌کند؟

بله. دستگاه با چهار باتری AA کار می‌کند و برای نصب ثابت امکان تغذیه 5 تا 24 ولت DC نیز وجود دارد.

MF5700 چه خروجی ارتباطی دارد؟

خروجی دیجیتال RS485 Modbus است. بسته به نسخه سفارش، گزینه‌های ارتباط بی‌سیم مانند LoRa، Wi-Fi، NB-IoT، Bluetooth LE یا CAT-M نیز ارائه می‌شوند.

MF5700 برای چه گازهایی قابل استفاده است؟

این سری برای گازهای غیرخورنده طراحی شده است. Air، CO₂، N₂، O₂ و Ar در کد سفارش سازنده تعریف شده‌اند و سایر گازها نیازمند انتخاب پیکربندی مناسب هستند.

حداکثر فشار کاری MF5700 چقدر است؟

حداکثر فشار کاری سری MF5700 برابر 0.8 MPa، معادل حدود 8 bar است.

دمای کاری MF5700 چقدر است؟

بازه دمای کاری اعلام‌شده برای سری MF5700 از -10 تا +55 درجه سانتی‌گراد است.

اتصال فرآیندی MF5700 چیست؟

بسته به مدل، اتصالات BSPP یا NPT در سایزهای 1/4، 3/8، 1/2 و 3/4 اینچ استفاده می‌شوند و اتصال سفارشی نیز قابل سفارش است.

برای نصب MF5700 چه مسیر مستقیمی لازم است؟

راهنمای نصب سازنده حداقل 10DN مسیر مستقیم در بالادست و 5DN در پایین‌دست را برای عملکرد مناسب توصیه می‌کند.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول: فلومتر جرمی گاز SIARGO سری MF5700
مدل: MF5700 Series
فرم جامع پیش‌فاکتور: تکمیل فرم جامع
پاسخ‌گویی: پس از بررسی فنی اطلاعات پروژه

انتخاب مدل مناسب SIARGO MF5700

برای انتخاب مدل، نوع گاز، حداقل و حداکثر دبی، فشار کاری، نوع اتصال، روش تغذیه و رابط ارتباطی موردنیاز را مشخص کنید.
