تجهیزات هواشناسی CDQ-500L 5-in-1 Ultrasonic Weather Sensor

سنسور هواشناسی التراسونیک ۵ در ۱

حسگر یکپارچه پنج‌پارامتری برای اندازه‌گیری سرعت باد، جهت باد، دمای هوا، رطوبت نسبی و فشار اتمسفر

CDQ-500L یک سنسور هواشناسی التراسونیک ۵ در ۱ برای پایش هم‌زمان سرعت باد، جهت باد، دمای هوا، رطوبت نسبی و فشار اتمسفر است. بخش بادسنج بدون پره یا فنجان مکانیکی و بر پایه فناوری التراسونیک کار می‌کند. داده‌ها از طریق RS-485 و Modbus RTU در اختیار دیتالاگر، PLC، RTU یا گیت‌وی سازگار قرار می‌گیرند. در اطلاعات فعلی، رنج سرعت باد 0 تا 40 m/s، تغذیه 9 تا 30 VDC، درجه حفاظت IP65 و خروجی سفارشی SDI-12 نیز ذکر شده‌اند.

پایش پنج پارامتر جوی5 Parameters

بادسنج التراسونیکUltrasonic

محدوده سرعت باد0–40 m/s

ارتباط صنعتیRS-485 / Modbus RTU

قیمت محصول

۱٬۷۸۰٬۰۰۰٬۰۰۰ ریال

قیمت نهایی به تعداد سنسور، نوع خروجی، طول کابل، پایه یا براکت نصب، دیتالاگر، مودم، سامانه مانیتورینگ و خدمات اجرایی پروژه بستگی دارد.

دریافت پیش‌فاکتور مشاوره فنی

۱۸ ماه گارانتی۵ سال خدمات پس از فروشپشتیبانی نصب و راه‌اندازیزمان تحویل پس از بررسی پروژه

سنسور هواشناسی RS-485 با پروتکل Modbus RTU

PRODUCT IDENTITY

مشخصات هویتی محصول

مدل: سنسور هواشناسی التراسونیک ۵ در ۱
برند: DATIS
SKU: CDQ-500L
MPN: CDQ-500L

KEY SPECS

مشخصات کلیدی محصول

مهم‌ترین ویژگی‌های فنی این محصول برای بررسی و انتخاب سریع‌تر.

Measured Parameters 01

5 Parameters

پایش پنج پارامتر جوی

مشاهده توضیحات

جزئیات مشخصه 01

باد، دما، رطوبت و فشار

سرعت باد، جهت باد، دمای هوا، رطوبت نسبی و فشار اتمسفر در یک تجهیز یکپارچه اندازه‌گیری می‌شوند.

بازگشت

Wind Technology 02

Ultrasonic

بادسنج التراسونیک

مشاهده توضیحات

جزئیات مشخصه 02

بدون اجزای چرخان

سرعت و جهت باد با تحلیل زمان عبور امواج فراصوت و بدون پره یا فنجان مکانیکی اندازه‌گیری می‌شوند.

بازگشت

Wind Speed Range 03

0–40 m/s

محدوده سرعت باد

مشاهده توضیحات

جزئیات مشخصه 03

0 تا 40 متر بر ثانیه

محدوده اعلام‌شده سرعت باد 0 تا 40 m/s است و نرخ نمونه‌برداری داخلی بخش باد 10 Hz ذکر شده است.

بازگشت

Communication 04

RS-485 / Modbus RTU

ارتباط صنعتی

مشاهده توضیحات

جزئیات مشخصه 04

Modbus RTU

رابط RS-485 با پروتکل Modbus RTU برای تبادل داده با تجهیزات میزبان سازگار در اطلاعات فعلی ذکر شده است.

بازگشت

Power Supply 05

9–30 VDC

تغذیه DC

مشاهده توضیحات

جزئیات مشخصه 05

9 تا 30 ولت DC

بازه تغذیه 9 تا 30 VDC برای سنسور در اطلاعات فعلی محصول ذکر شده است.

بازگشت

Ingress Protection 06

IP65

درجه حفاظت

مشاهده توضیحات

جزئیات مشخصه 06

وابسته به آب‌بندی صحیح

درجه حفاظت IP65 اعلام شده و تحقق آن به نصب و آب‌بندی صحیح کابل و اتصالات وابسته است.

بازگشت

Why This Product

چرا یک حسگر پنج‌پارامتری یکپارچه؟

CDQ-500L پنج پارامتر اصلی جوی را در یک بدنه تجمیع می‌کند و تعداد تجهیزات و مسیرهای کابل‌کشی را کاهش می‌دهد. حذف قطعات چرخان در بخش بادسنج، نگهداری مکانیکی را نسبت به بادسنج‌های مکانیکی کمتر می‌کند و RS-485/Modbus RTU اتصال آن را به دیتالاگر، PLC، RTU و گیت‌وی‌های سازگار ممکن می‌سازد. کیفیت داده نهایی همچنان به محل نصب، فاصله از موانع، کابل‌کشی، ارت و آب‌بندی صحیح وابسته است.

01 اندازه‌گیری هم‌زمان پنج پارامتر

02 کاهش استهلاک بخش بادسنج

03 شیلد تابشی سه‌لایه

04 دسترسی به داده از طریق Modbus RTU

05 نصب فشرده روی پایه یا دکل

06 مناسب پایش پیوسته

DECISION FACTOR 01

اندازه‌گیری هم‌زمان پنج پارامتر

داده‌های باد، دما، رطوبت و فشار از یک تجهیز اندازه‌گیری محیطی دریافت می‌شوند.

5-in-1 Ultrasonic Weather Monitoring

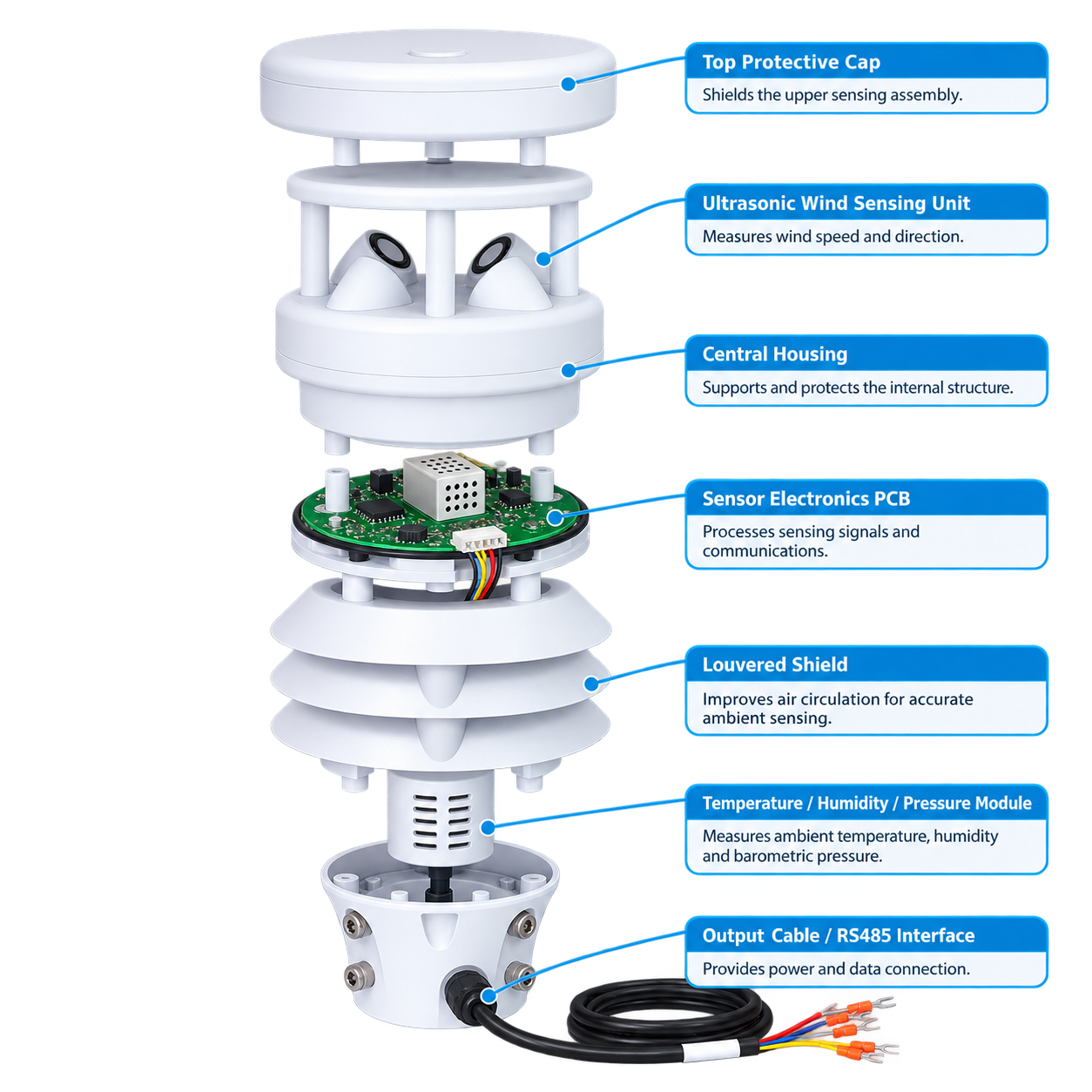

نحوه عملکرد حسگر پنج‌پارامتری

بخش بادسنج با ارسال و دریافت امواج فراصوت، اختلاف زمان عبور موج در مسیرهای مختلف را اندازه‌گیری می‌کند و از آن سرعت و جهت باد را بدون اجزای مکانیکی چرخان محاسبه می‌کند.

حسگرهای داخلی دمای هوا، رطوبت نسبی و فشار اتمسفر را اندازه‌گیری می‌کنند. داده‌های پنج پارامتر از طریق RS-485 و Modbus RTU در اختیار تجهیز میزبان قرار می‌گیرند؛ SDI-12 نیز در فایل فعلی به‌عنوان خروجی سفارشی ذکر شده است.

نرخ نمونه‌برداری داخلی با نرخ Query یکسان نیست بخش باد با نرخ داخلی 10 Hz نمونه‌برداری می‌شود، اما حداقل فاصله Query رابط ارتباطی 1 ثانیه ذکر شده است؛ بنابراین 10 Hz به معنای دریافت 10 پاسخ Modbus در هر ثانیه نیست.

5 پارامتر هواشناسی

10 Hz نمونه‌برداری داخلی باد

IP65 درجه حفاظت اعلام‌شده

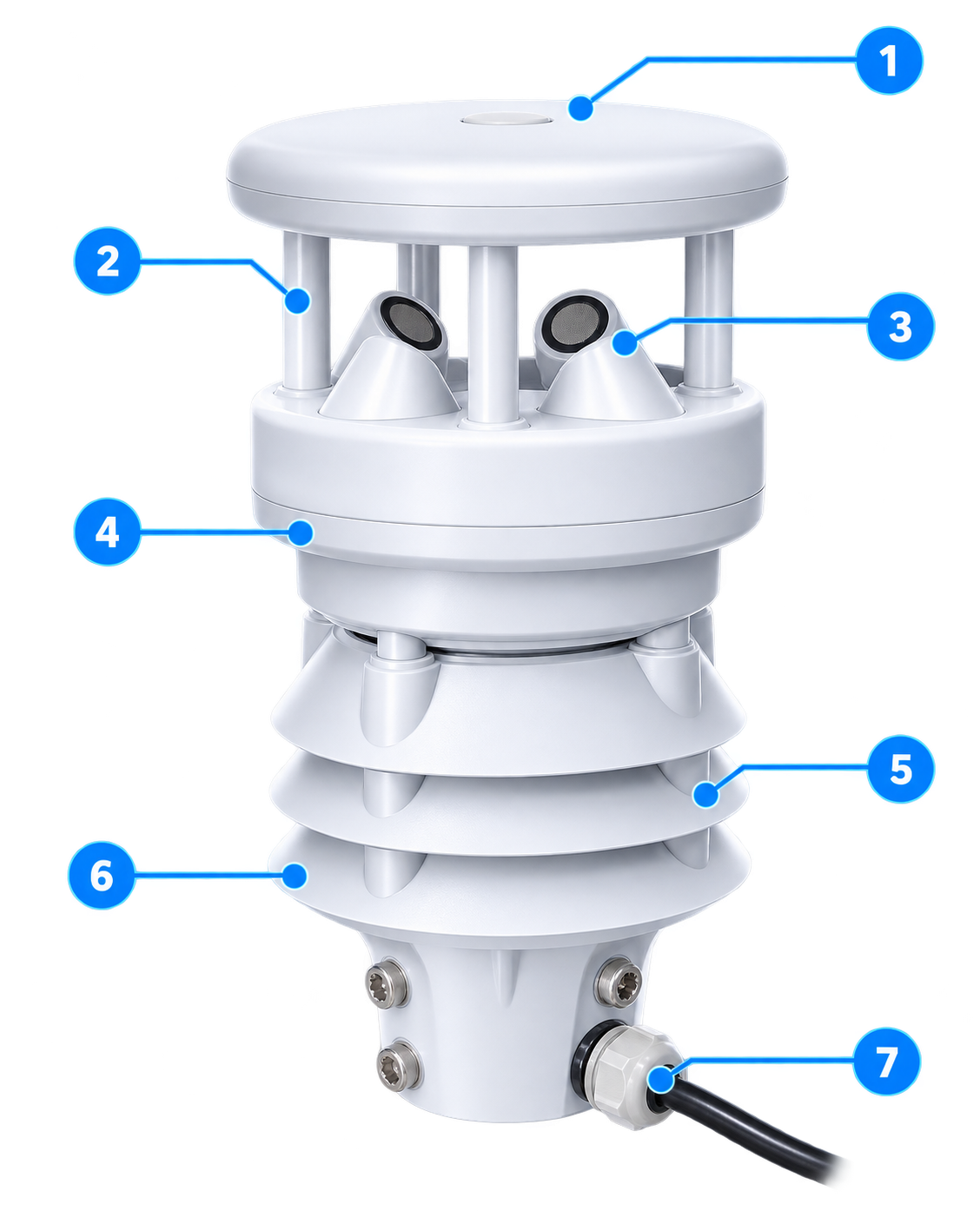

Smart Anatomy View

اجزای اصلی سنسور یکپارچه هواشناسی

CDQ-500L از ماژول التراسونیک باد، شیلد تابشی، حسگرهای دما، رطوبت و فشار، واحد پردازش، رابط RS-485، بدنه محافظ و اتصال مکانیکی Sleeve Mount تشکیل می‌شود.

01 / Top Protective Cap کلاهک محافظ بالایی پوشش بالایی سنسور که از اجزای اندازه‌گیری در برابر بارش مستقیم، تابش خورشید و آلودگی‌های محیطی محافظت می‌کند.

02 / Upper Ventilation Opening دریچه تهویه بالایی مسیر عبور و گردش هوا در بخش فوقانی سنسور که به تهویه مناسب مجموعه و عملکرد پایدار اجزای داخلی کمک می‌کند.

03 / Upper Housing Support نگهدارنده بخش فوقانی بخش سازه‌ای مجموعه بالایی که کلاهک و اجزای فوقانی سنسور را در موقعیت صحیح نگه داشته و پایداری مکانیکی مجموعه را تأمین می‌کند.

04 / Main Sensor Housing بدنه اصلی سنسور محفظه اصلی مقاوم در برابر شرایط محیطی که برد پردازش و بخش‌های الکترونیکی سنسور را در خود جای می‌دهد

05 / Ultrasonic Wind Transducers مبدل‌های التراسونیک اندازه‌گیری باد مبدل‌های التراسونیک که با اندازه‌گیری زمان عبور امواج صوتی بین مسیرهای مختلف، سرعت و جهت باد را بدون استفاده از قطعات متحرک محاسبه می‌کنند.

06 / Radiation Shield شیلد تابشی سنسورهای محیطی ساختار چندلایه محافظ که سنسورهای دمای هوا، رطوبت نسبی و فشار اتمسفر را از تابش مستقیم خورشید و عوامل محیطی محافظت کرده و در عین حال گردش طبیعی هوا را حفظ می‌کند.

07 / Power & RS485 Connector کانکتور تغذیه و ارتباط RS485 رابط الکتریکی سنسور برای تأمین تغذیه و انتقال داده‌های اندازه‌گیری‌شده به دیتالاگر، PLC یا سیستم مانیتورینگ از طریق شبکه RS485.

TECHNICAL SPECIFICATIONS

مشخصات فنی

مشخصات زیر از اطلاعات فعلی CDQ-500L استخراج شده‌اند. بازه اندازه‌گیری دمای هوا با دمای کاری کل تجهیز متفاوت است. مرز فرمول دقت سرعت باد در V=30، جزئیات رجیسترهای Modbus، مقاومت محیطی در برابر یخ‌زدگی/خوردگی و هرگونه اطلاعات کالیبراسیون باید با دیتاشیت یا مستند اصلی مدل نهایی تأیید شوند.

چاپ مشخصات

مشخصه	مقدار
نام محصول	سنسور هواشناسی التراسونیک ۵ در ۱ CDQ-500L
نام انگلیسی	CDQ-500L 5-in-1 Ultrasonic Weather Sensor
نوع تجهیز	سنسور هواشناسی فشرده چندپارامتری
پارامترهای قابل اندازه‌گیری	سرعت باد، جهت باد، دمای هوا، رطوبت نسبی و فشار اتمسفر
فناوری اندازه‌گیری باد	Ultrasonic
قطعات متحرک در بخش بادسنج	ندارد
محدوده اندازه‌گیری دمای هوا	40- تا 85+ درجه سانتی‌گراد
دقت اندازه‌گیری دما	±0.3°C در 25°C
رزولوشن دما	0.01°C
نرخ نمونه‌برداری داخلی دما	1 Hz
محدوده رطوبت نسبی	0 تا 100%RH
دقت رطوبت نسبی	±3%RH در محدوده 10 تا 90%RH و شرایط بدون میعان
رزولوشن رطوبت	0.01%RH
نرخ نمونه‌برداری داخلی رطوبت	1 Hz
محدوده سرعت باد	0 تا 40 m/s
دقت سرعت باد	برای V≤30: ±(0.3+0.03V) m/s؛ برای V≥30: ±(0.3+0.05V) m/s
رزولوشن سرعت باد	0.01 m/s
نرخ نمونه‌برداری داخلی سرعت باد	10 Hz
محدوده جهت باد	0 تا 360 درجه
رزولوشن جهت باد	0.1°
نرخ نمونه‌برداری داخلی جهت باد	10 Hz
محدوده فشار اتمسفر	500 تا 1100 hPa
دقت فشار اتمسفر	±0.5 hPa در 25°C و محدوده 950 تا 1100 hPa
رزولوشن فشار	0.1 hPa
نرخ نمونه‌برداری داخلی فشار	1 Hz
محدوده دمای کاری تجهیز	30- تا 70+ درجه سانتی‌گراد
خروجی استاندارد	RS-485 با پروتکل Modbus RTU
خروجی سفارشی	SDI-12
تغذیه	9 تا 30 V DC
درجه حفاظت بدنه	IP65
طول کابل استاندارد	3 متر
طول کابل سفارشی	10 متر
روش نصب استاندارد	Sleeve Mount
روش‌های نصب اختیاری	فلنج یا براکت صفحه خم‌کاری‌شده
پایه اختیاری	1.5 یا 1.8 متر
تنظیمات ارتباطی پیش‌فرض	Baud Rate: 9600، Data Bits: 8، Stop Bit: 1، Parity: None
حداقل فاصله Query	1 ثانیه؛ مستقل از نرخ نمونه‌برداری داخلی حسگرها
ابعاد تقریبی بدنه	قطر حدود 116 میلی‌متر و ارتفاع کلی حدود 217.6 میلی‌متر
متعلقات اختیاری	پایه 1.5 متری، پایه 1.8 متری، فلنج نصب، براکت صفحه خم‌کاری‌شده و کابل 10 متری
کاربردهای پیشنهادی	ایستگاه هواشناسی، پایش محیطی، کشاورزی هوشمند، صنایع آب و فاضلاب، سایت‌های صنعتی و تله‌متری

نمایش همه مشخصات

FAQ

سوالات متداول

سنسور CDQ-500L چه پارامترهایی را اندازه‌گیری می‌کند؟

سرعت باد، جهت باد، دمای هوا، رطوبت نسبی و فشار اتمسفر.

تفاوت بادسنج التراسونیک و مکانیکی چیست؟

بادسنج التراسونیک برای اندازه‌گیری باد از امواج فراصوت استفاده می‌کند و پره، فنجان یا محور چرخان ندارد.

محدوده سرعت باد چقدر است؟

در اطلاعات فعلی 0 تا 40 متر بر ثانیه ذکر شده است.

خروجی استاندارد سنسور چیست؟

RS-485 با پروتکل Modbus RTU؛ SDI-12 نیز در فایل فعلی به‌عنوان خروجی سفارشی ذکر شده است.

تغذیه سنسور چیست؟

در اطلاعات فعلی 9 تا 30 ولت DC ذکر شده است.

آیا بارندگی را اندازه‌گیری می‌کند؟

خیر. برای بارش باید باران‌سنج جداگانه یا حسگر چندپارامتری دارای ماژول بارش استفاده شود.

آیا تابش خورشیدی را اندازه‌گیری می‌کند؟

خیر. اندازه‌گیری تابش خورشیدی به پیرانومتر جداگانه نیاز دارد.

آیا به PLC، دیتالاگر یا SCADA متصل می‌شود؟

RS-485/Modbus RTU امکان اتصال به تجهیزات میزبان سازگار را فراهم می‌کند؛ اتصال به SCADA معمولاً از طریق PLC، RTU، دیتالاگر یا گیت‌وی انجام می‌شود.

برای نصب صحیح چه نکاتی مهم است؟

سنسور باید روی پایه پایدار و در محل نماینده جریان آزاد باد نصب شود و جهت مرجع، شیلد، ارت، توپولوژی RS-485 و آب‌بندی اتصالات رعایت شوند.

آیا دوره کالیبراسیون مشخصی دارد؟

در اطلاعات فعلی دوره مشخصی برای کالیبراسیون ارائه نشده است؛ برنامه کالیبراسیون باید از مستند تجهیز یا الزامات کنترل کیفیت پروژه تعیین شود.

PRODUCT QUOTATION

درخواست پیش‌فاکتور این محصول

اطلاعات اولیه پروژه را وارد کنید تا تیم فنی داتیس مدل، کانفیگ و نحوه قیمت‌گذاری مناسب را بررسی کند.

محصول: سنسور هواشناسی التراسونیک ۵ در ۱
مدل: CDQ-500L
فرم جامع پیش‌فاکتور: تکمیل فرم جامع
پاسخ‌گویی: پس از بررسی فنی اطلاعات پروژه

برای انتخاب پیکربندی CDQ-500L شرایط محل نصب را اعلام کنید

محدوده باد، شرایط محیطی، طول کابل، نوع خروجی، روش نصب و نحوه اتصال به دیتالاگر، PLC، RTU یا SCADA باید پیش از سفارش مشخص شوند.
